Chrysler PT Cruiser. Manual - part 659

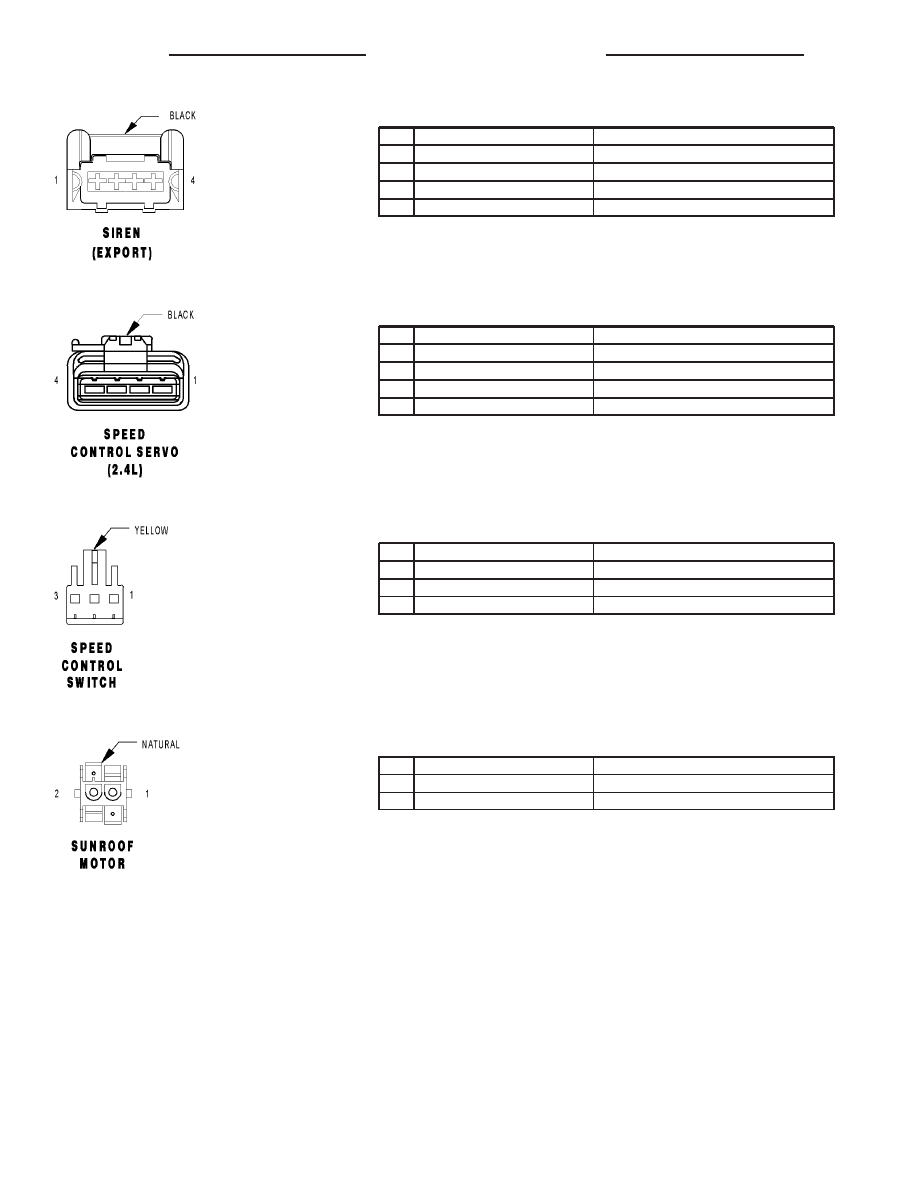

SIREN (EXPORT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

X5 20LB/RD

SIREN CONTROL

2

X5 20LB/RD

SIREN CONTROL

3

Z1 20BK

GROUND

4

M11 16PK/LB

FUSED B(+) (I.O.D.)

SPEED CONTROL SERVO (2.4L) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 20TN/RD

S/C VACUUM CONTROL

2

V35 20LG/RD

S/C VENT CONTROL

3

V40 20DB/RD

SPEED CONTROL BRAKE LAMP SWITCH OUTPUT

4

Z1 20BK

GROUND

SPEED CONTROL SWITCH - YELLOW 3 WAY

CAV

CIRCUIT

FUNCTION

1

V131 20BK/LG

SPEED CONTROL SWITCH SIGNAL

2

-

-

3

Z123 20RD/TN

GROUND

SUNROOF MOTOR - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L6 14DG

MOTOR TILT UP FEED

2

L7 14DB

MOTOR TILT DOWN FEED

8W - 80 - 112

8W-80 CONNECTOR PIN-OUTS

PT

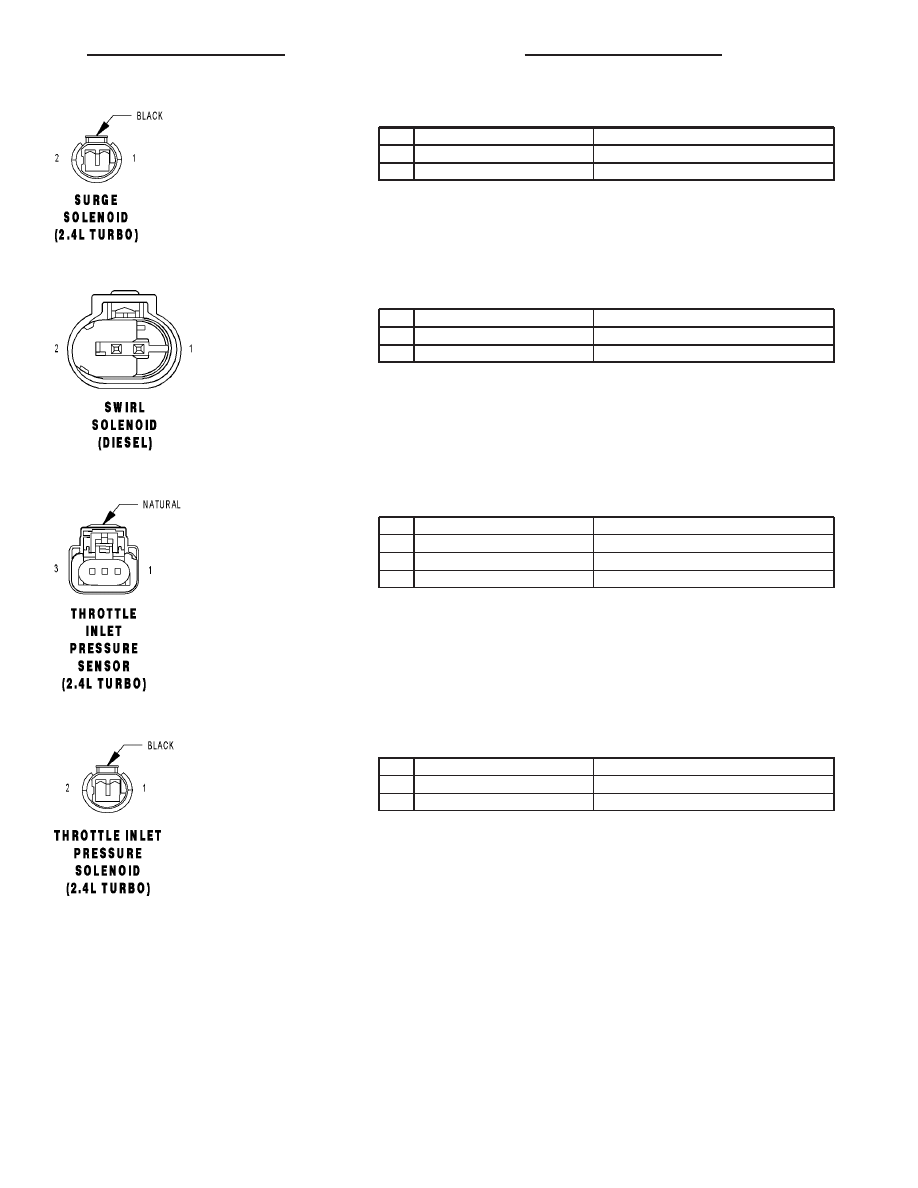

SURGE SOLENOID (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K150 18DB/YL

SURGE SOL CONTROL

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

SWIRL SOLENOID (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K47 20DB/YL

SWIRL SOLENOID CONTROL

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

THROTTLE INLET PRESSURE SENSOR (2.4L TURBO) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

K153 20DB/LG

TIP SIGNAL

2

K167 20BR/YL

SENSOR GROUND 2

3

K6 20VT/WT

5 VOLT SUPPLY

THROTTLE INLET PRESSURE SOLENOID (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K55 18LB

TIP SOL CONTROL

2

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 113

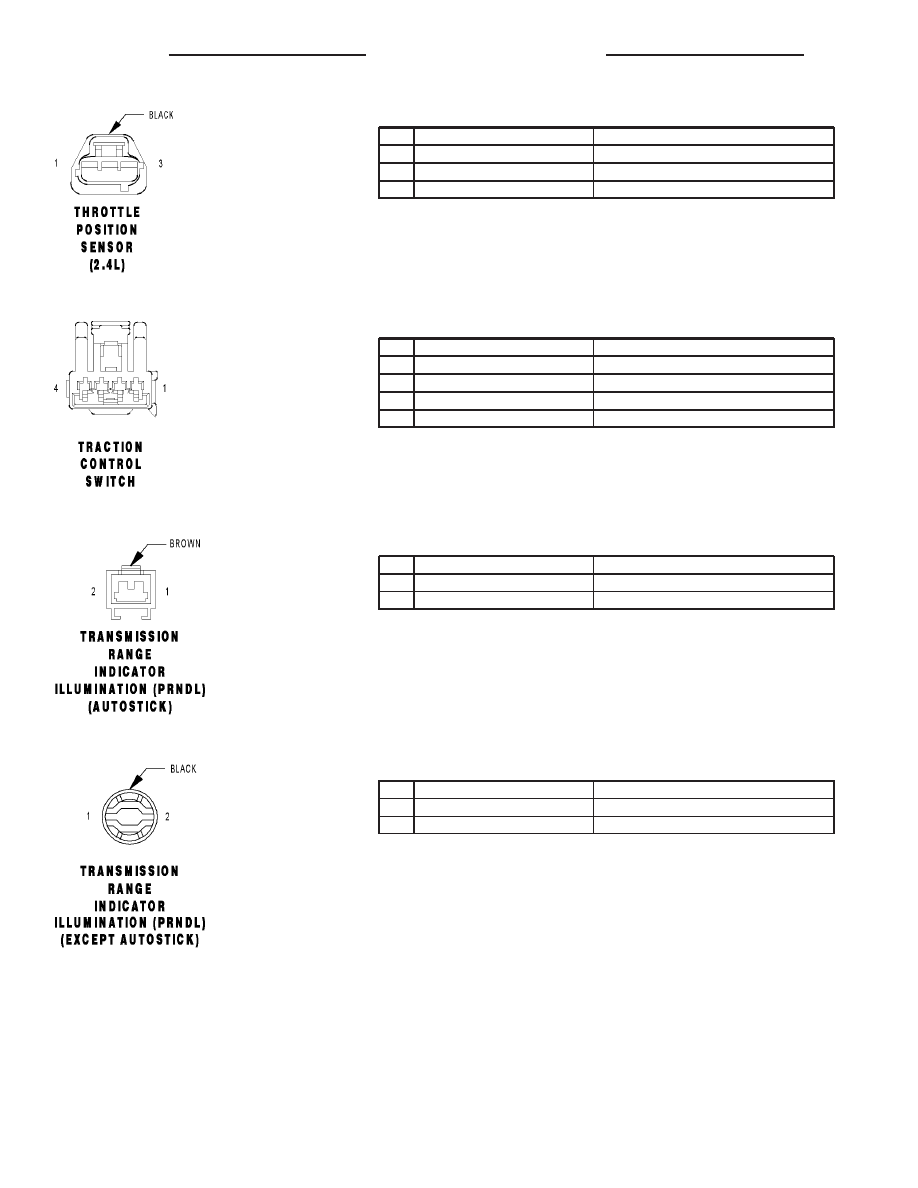

THROTTLE POSITION SENSOR (2.4L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 20OR

5 VOLT SUPPLY

2

K22 20OR/DB

TP SIGNAL

3

K4 20BK/LB

SENSOR GROUND 1

TRACTION CONTROL SWITCH - 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

B27 20RD/YL

TRACTION CONTROL SWITCH SENSE

3

Z1 20BK

GROUND

4

E2 20OR

PANEL LAMPS DRIVER

TRANSMISSION RANGE INDICATOR ILLUMINATION (PRNDL) (AUTOSTICK) - BROWN 2 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

PANEL LAMPS DRIVER

2

Z1 20BK

GROUND

TRANSMISSION RANGE INDICATOR ILLUMINATION (PRNDL) (EXCEPT AUTOSTICK) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

PANEL LAMPS DRIVER

2

Z1 20BK

GROUND

8W - 80 - 114

8W-80 CONNECTOR PIN-OUTS

PT

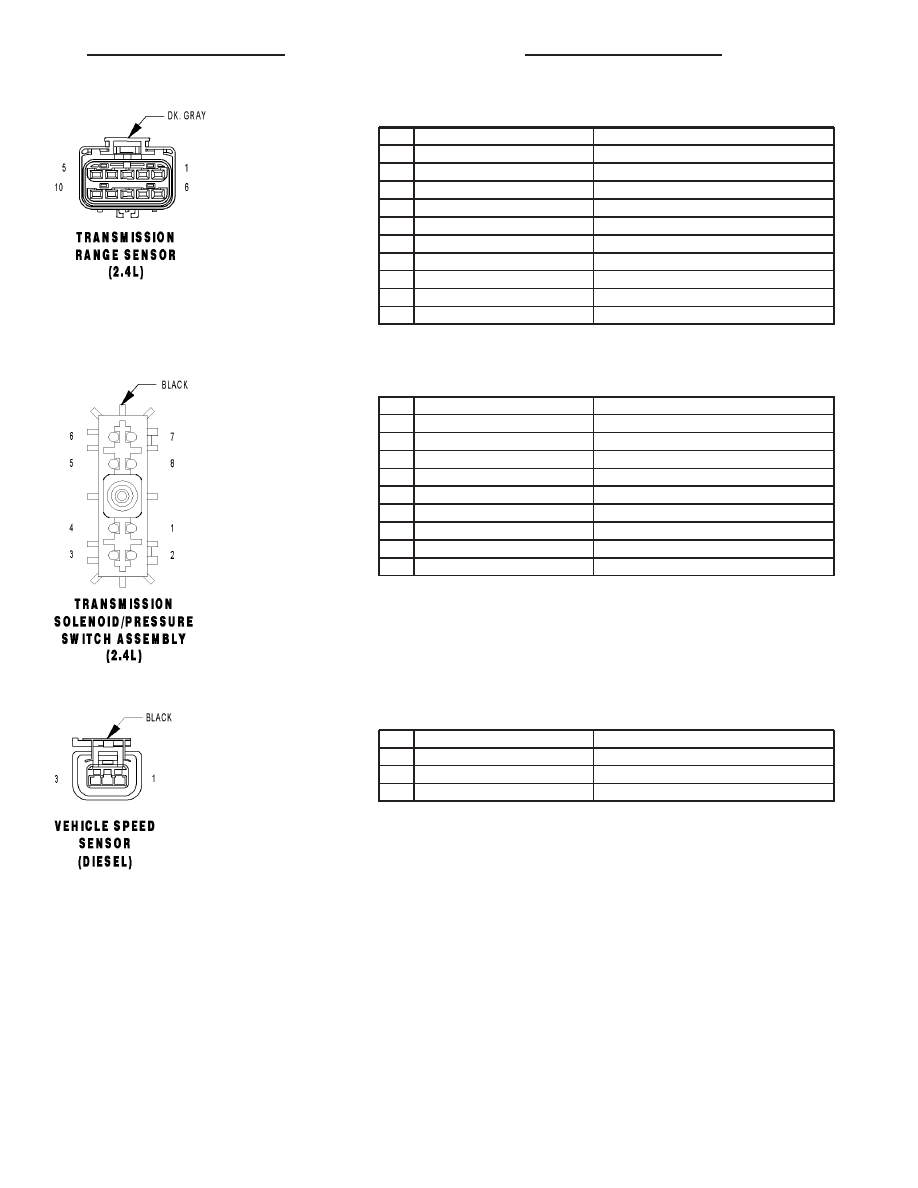

TRANSMISSION RANGE SENSOR (2.4L) - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

F20 20WT

FUSED IGNITION SWITCH OUTPUT (RUN)

2

-

-

3

T13 20DB/BK

SPEED SENSOR GROUND

4

T54 20VT/PK

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

-

-

6

L1 20VT/BK

BACK-UP LAMP SWITCH OUTPUT

7

T1 20LG/BK

TRS T1 SENSE

8

T3 20VT

TRS T3 SENSE

9

T42 20VT/WT

TRS T42 SENSE

10

T41 20BK/WT

TRS T41 SENSE

TRANSMISSION SOLENOID/PRESSURE SWITCH ASSEMBLY (2.4L) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T47 18YL/BK

2-4 PRESSURE SWITCH SENSE

2

T50 18DG

L/R PRESSURE SWITCH SENSE

3

T9 18OR/BK

OD PRESSURE SWITCH SENSE

4

T16 16RD

TRANSMISSION CONTROL RELAY OUTPUT

5

T59 18PK (2.4L EXCEPT TURBO)

UD SOLENOID CONTROL

5

T59 18PK/BK (2.4L TURBO)

UD SOLENOID CONTROL

6

T60 18BR

OD SOLENOID CONTROL

7

T20 18LB

L/R SOLENOID CONTROL

8

T19 18WT

2-4 SOLENOID CONTROL

VEHICLE SPEED SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K9 20RD/BK

SENSOR REFERENCE VOLTAGE B

2

N907 20BK/VT

VEHICLE SPEED SENSOR GROUND

3

G7 20GY/WT

VEHICLE SPEED SENSOR SIGNAL

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 115
