Chrysler PT Cruiser. Manual - part 637

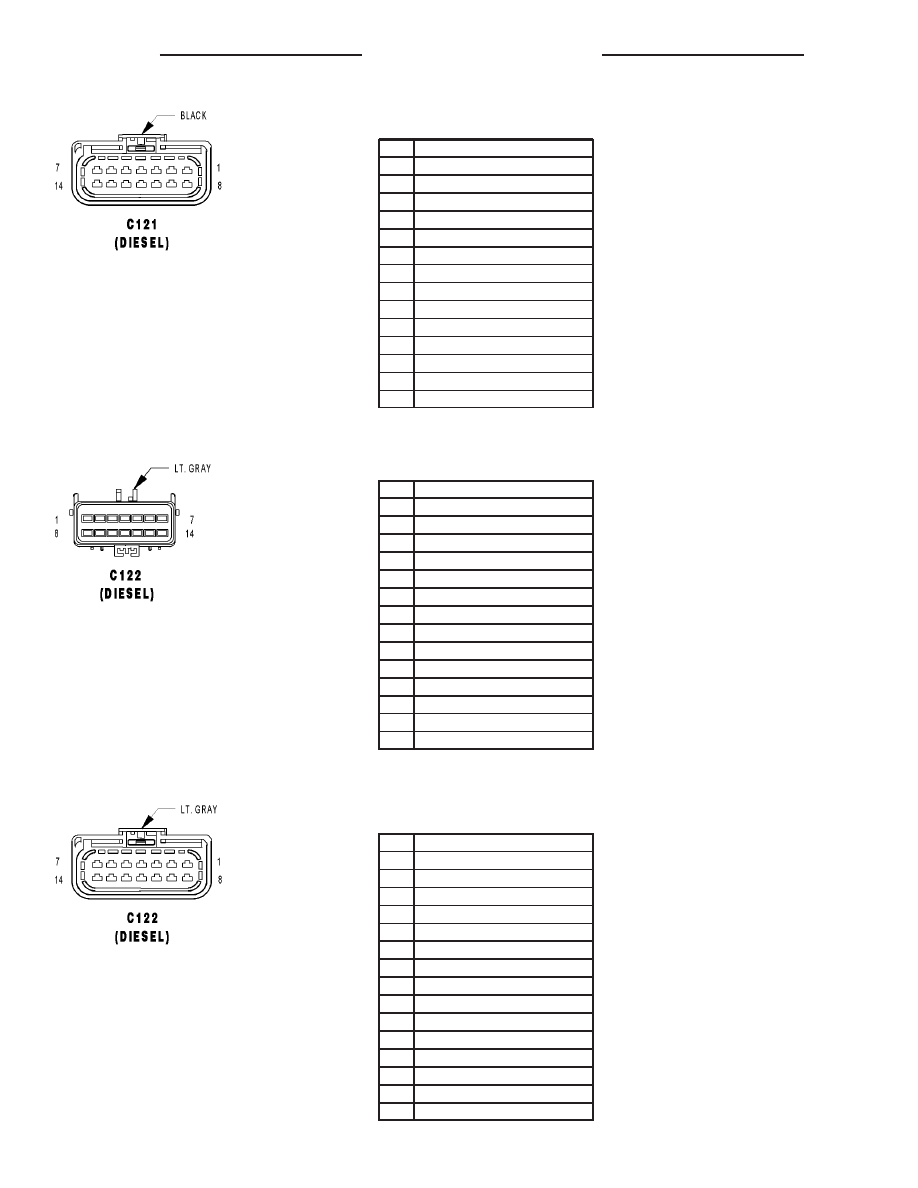

C121 (DIESEL) - BLACK (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

-

2

K31 20BR

3

-

4

A14 18RD/WT

5

K137 20DB/GY

6

K47 20DB/YL

7

K118 20PK/YL

8

K90 20TN

9

F12 20DB/WT

10

K4 20BK/LB

11

Z12 14BK/TN

12

K981 20BR/DG

13

Z12 20BK/TN

14

A41 14YL

C122 (DIESEL) - LT. GRAY (ENGINE SIDE)

CAV

CIRCUIT

1

C28 20LB/RD

2

K119 20LG/BK

3

G9 20GY/BK

4

T141 20YL/RD

5

K35 20GY/YL

6

V37 20RD/LG

7

A142 12RD/LG

8

K51 20LB/YL

9

C3 20DB/BK

10

Z1 20BK

11

C21 20LB/WT

12

T40 12VT

13

L1 18VT/BK

14

F20 18WT

C122 (DIESEL) - LT. GRAY (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

C28 20DB/OR

2

K119 20LG/BK

3

G9 20GY/BK

4

T141 20YL/RD

5

K35 20GY/YL

6

V37 20RD/LG

7

A142 18DG/OR

8

K51 20DB/YL

9

C3 20DB/BK

10

Z1 20BK (LHD)

10

Z1 18BK (RHD)

11

C21 20DB/OR

12

T40 14BR

13

L1 20VT/BK

14

F20 20WT

8W - 80 - 24

8W-80 CONNECTOR PIN-OUTS

PT

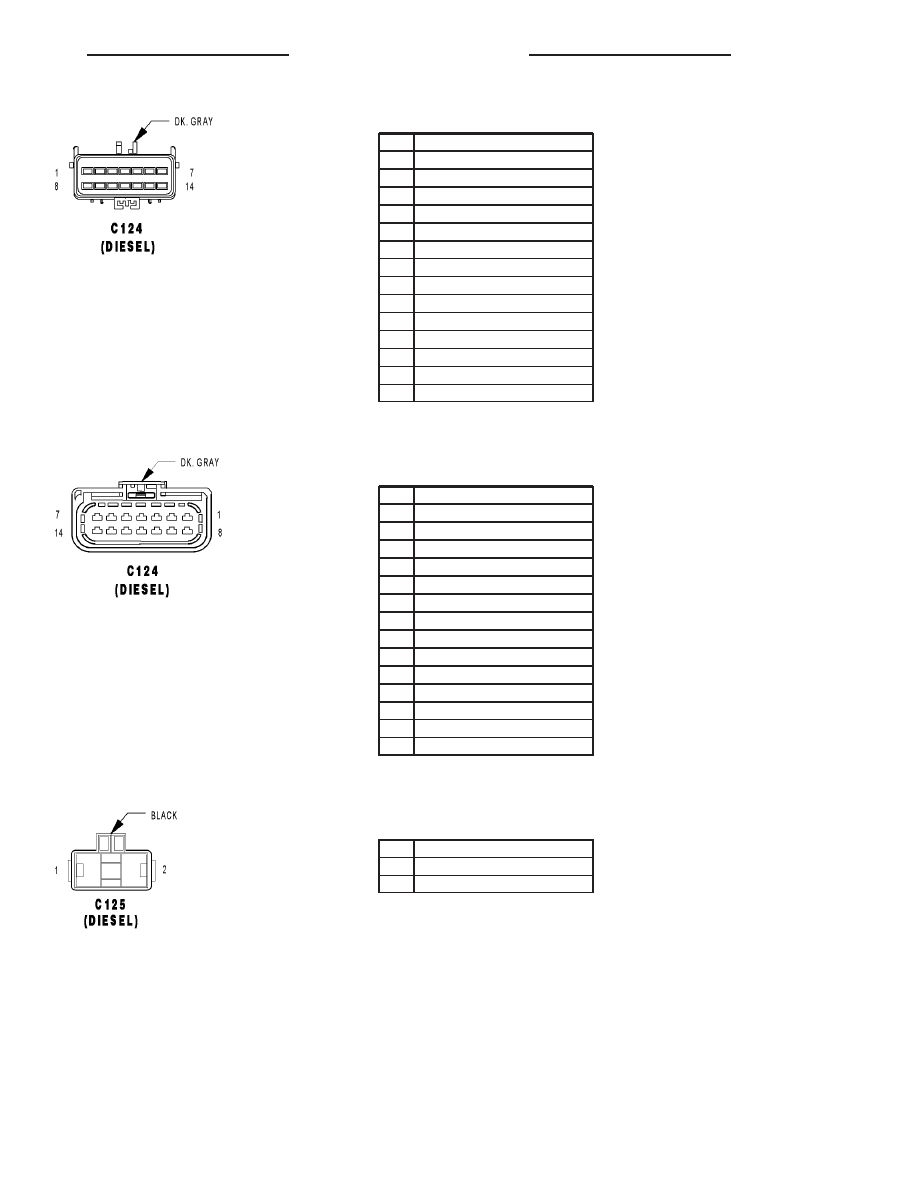

C124 (DIESEL) - DK. GRAY (ENGINE SIDE)

CAV

CIRCUIT

1

D21 20RD

2

D25 20VT/YL

3

K81 20LB/LG

4

K167 20BR/YL

5

F859 20LG/PK

6

K80 20BK/LG

7

F858 20LG/VT

8

C27 20LB/BK

9

C24 20LB/PK

10

C41 20LG/LB

11

C42 20GY/LB

12

K152 20WT

13

L50 18WT/LB

14

K29 20WT/RD

C124 (DIESEL) - DK. GRAY (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

D21 20PK

2

D25 20VT/YL

3

K81 20DB/DG

4

K167 20BR/YL

5

F859 20DG/PK

6

K80 20BK/LG

7

F858 20LG/PK

8

C27 20DB/PK

9

C24 20YL/RD

10

C41 20LB/DG

11

C42 20LB/GY

12

K152 20WT

13

L50 18WT/TN

14

K29 20WT/PK

C125 (DIESEL) - BLACK (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

K154 10GY

2

K154 10GY

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 25

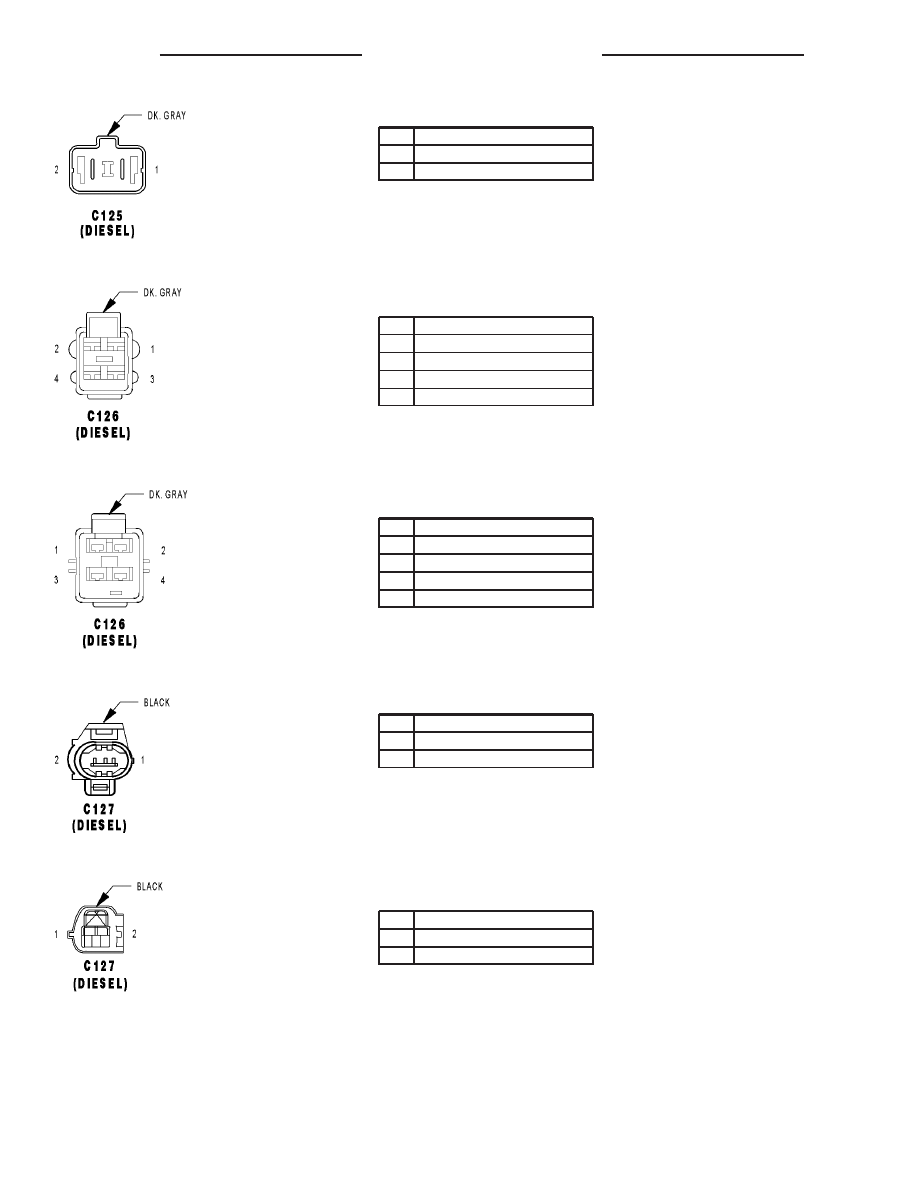

C125 (DIESEL) - DK. GRAY (ENGINE SIDE)

CAV

CIRCUIT

1

K154 10BK/LG

2

K154 10BK/RD

C126 (DIESEL) - DK. GRAY (CABIN HEATER

SIDE)

CAV

CIRCUIT

1

K132 12VT

2

K232 10YL

3

K232 10YL

4

-

C126 (DIESEL) - DK. GRAY (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

K132 12VT

2

K232 10YL

3

K232 10YL

4

-

C127 (DIESEL) - BLACK (BATTERY SIDE)

CAV

CIRCUIT

1

K118 20PK/YL

2

K4 20BK/LB

C127 (DIESEL) - BLACK (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

K118 20PK/YL

2

K4 20BK/LB

8W - 80 - 26

8W-80 CONNECTOR PIN-OUTS

PT

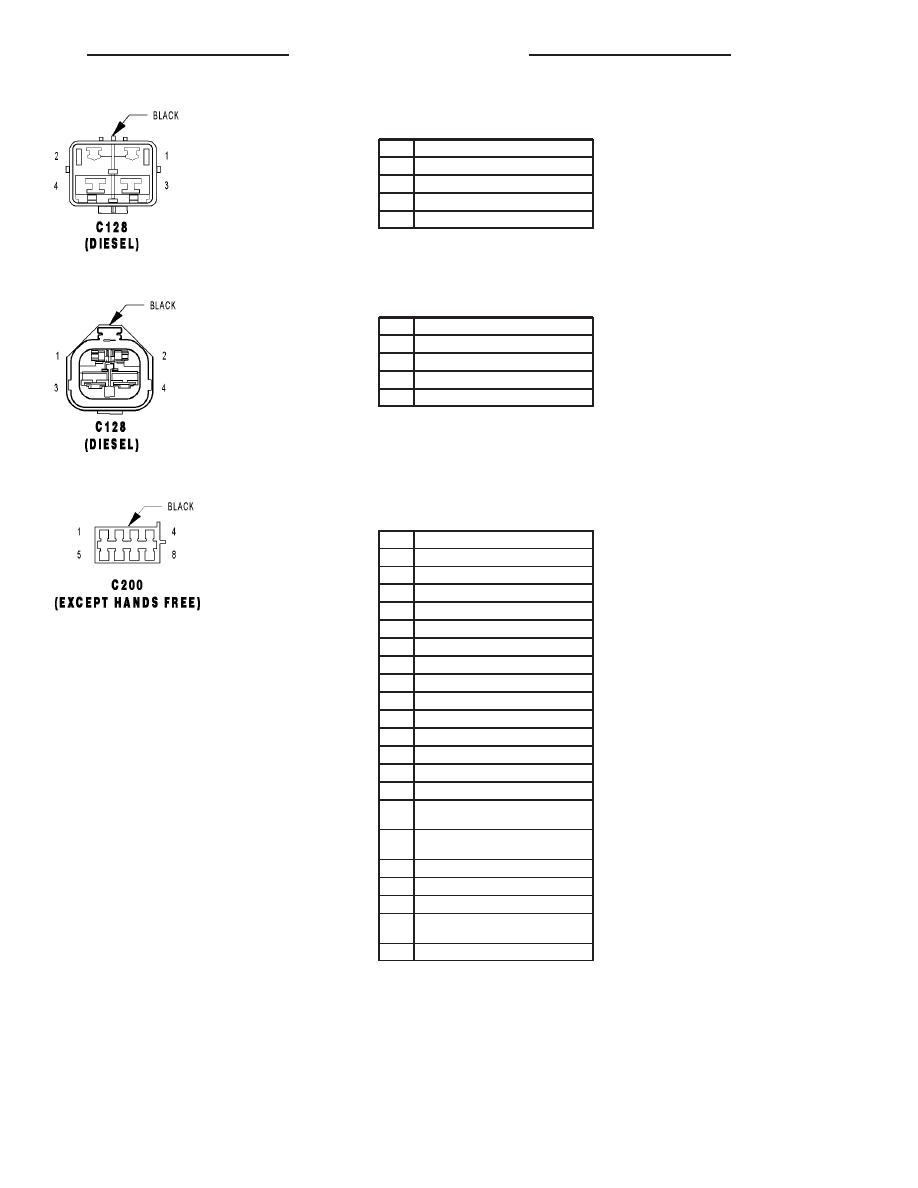

C128 (DIESEL) - BLACK (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

-

2

A193 14RD/DB

3

A54 10RD

4

A222 10RD/LB

C128 (DIESEL) - BLACK (JUNCTION POST SIDE)

CAV

CIRCUIT

1

-

2

A193 14RD

3

A54 10RD

4

A222 10RD/LB

C200 (EXCEPT HANDS FREE) - BLACK (INSTRU-

MENT PANEL SIDE)

CAV

CIRCUIT

1

E2 20OR (PT44)

2

F20 20WT (PT27 EXCEPT EXPORT)

2

F10 20OR (PT27 EXPORT)

2

X12 20RD/WT (PT44 LHD)

2

F10 18YL/RD (PT44)

3

Z1 18BK (EXCEPT HOMELINK)

3

G38 18GY (HOMELINK)

4

Z2 20BK/LG (PT27)

4

Z2 20BK/LG (PT27)

4

G32 20BK/LG (PT44)

5

D25 20VT/YL (PT27 BASE AUDIO)

5

D25 20VT/YL (PT27)

5

G31 20VT/LG (PT44)

6

-

7

X53 20DG (PT27 BASE AUDIO/HANDS
FREE)

7

X209 18GY/OR (PT27 PREMIUM
AUDIO)

7

X53 20DG/VT (PT44)

8

X55 20BR/RD (HANDS FREE)

8

X55 20BR/DB (PT27 BASE AUDIO)

8

X299 18GY/YL (PT27 PREMIUM
AUDIO)

8

X55 20BR/DB (PT44)

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 27
