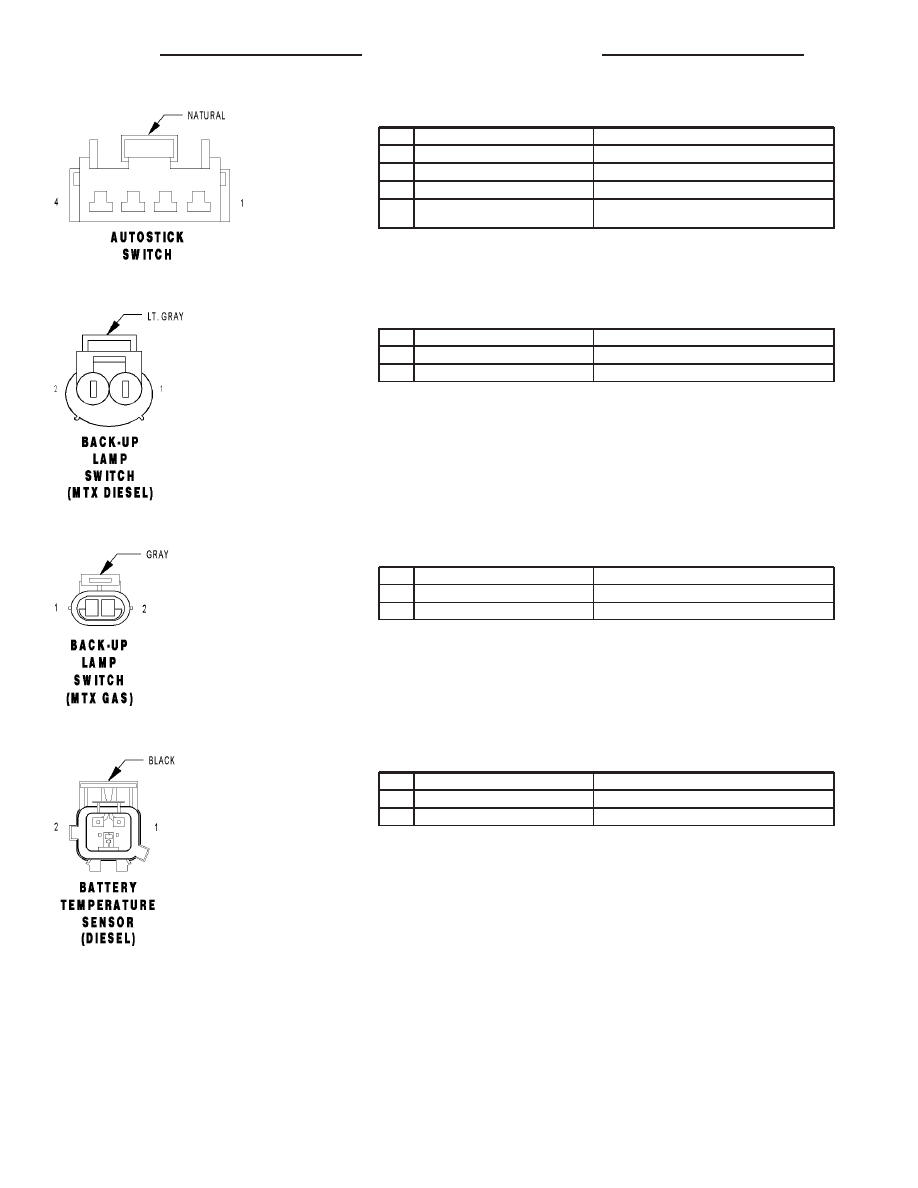

AUTOSTICK SWITCH - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

T44 20YL/LB

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

2

T5 20LG/LB

AUTOSTICK UPSHIFT SWITCH SIGNAL

3

Z1 20BK

GROUND

4

F11 20LG/WT

FUSED IGNITION SWITCH OUTPUT (UNLOCK-RUN-
START)

BACK-UP LAMP SWITCH (MTX DIESEL) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

L1 18VT/BK

BACK-UP LAMP SWITCH OUTPUT

B

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN)

BACK-UP LAMP SWITCH (MTX GAS) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L1 20VT/BK

BACK-UP LAMP SWITCH OUTPUT

2

F20 20WT

FUSED IGNITION SWITCH OUTPUT (RUN)

BATTERY TEMPERATURE SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K118 20PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

2

K4 20BK/LB

SENSOR GROUND

8W - 80 - 12

8W-80 CONNECTOR PIN-OUTS

PT

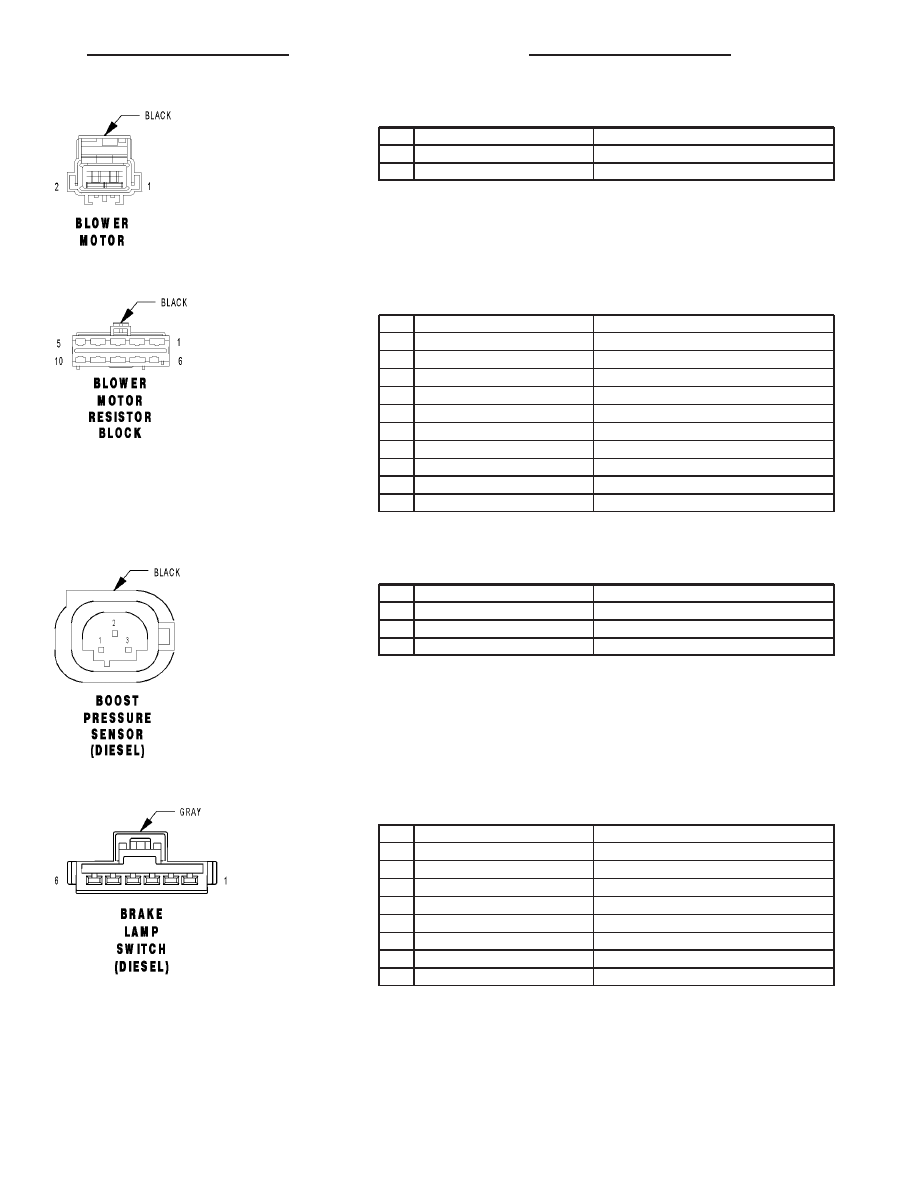

BLOWER MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C1 14DG

FUSED IGNITION SWITCH OUTPUT (RUN)

2

C7 14BK/TN

BLOWER MOTOR HIGH DRIVER

BLOWER MOTOR RESISTOR BLOCK - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

C5 18LG

BLOWER MOTOR M1 DRIVER

2

-

-

3

-

-

4

-

-

5

C4 18TN/BK

BLOWER MOTOR LOW DRIVER

6

-

-

7

C6 18LB

BLOWER MOTOR M2 DRIVER

8

-

-

9

C7 14BK/TN

BLOWER MOTOR HIGH DRIVER

10

-

-

BOOST PRESSURE SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K121 20BR/WT

SENSOR GROUND

2

K1 20BK/YL

BOOST PRESSURE SENSOR SIGNAL

3

K9 20RD/BK

SENSOR REFERENCE VOLTAGE B

BRAKE LAMP SWITCH (DIESEL) - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

F32 18PK/DB

FUSED B(+)

2

L50 18WT/TN

PRIMARY BRAKE SWITCH SIGNAL

2

L50 18WT/TN

PRIMARY BRAKE SWITCH SIGNAL

3

-

-

4

-

-

5

Z1 20BK

GROUND

6

K29 20WT/PK

SECONDARY BRAKE SWITCH SIGNAL

6

K29 20WT/PK

SECONDARY BRAKE SWITCH SIGNAL

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 13

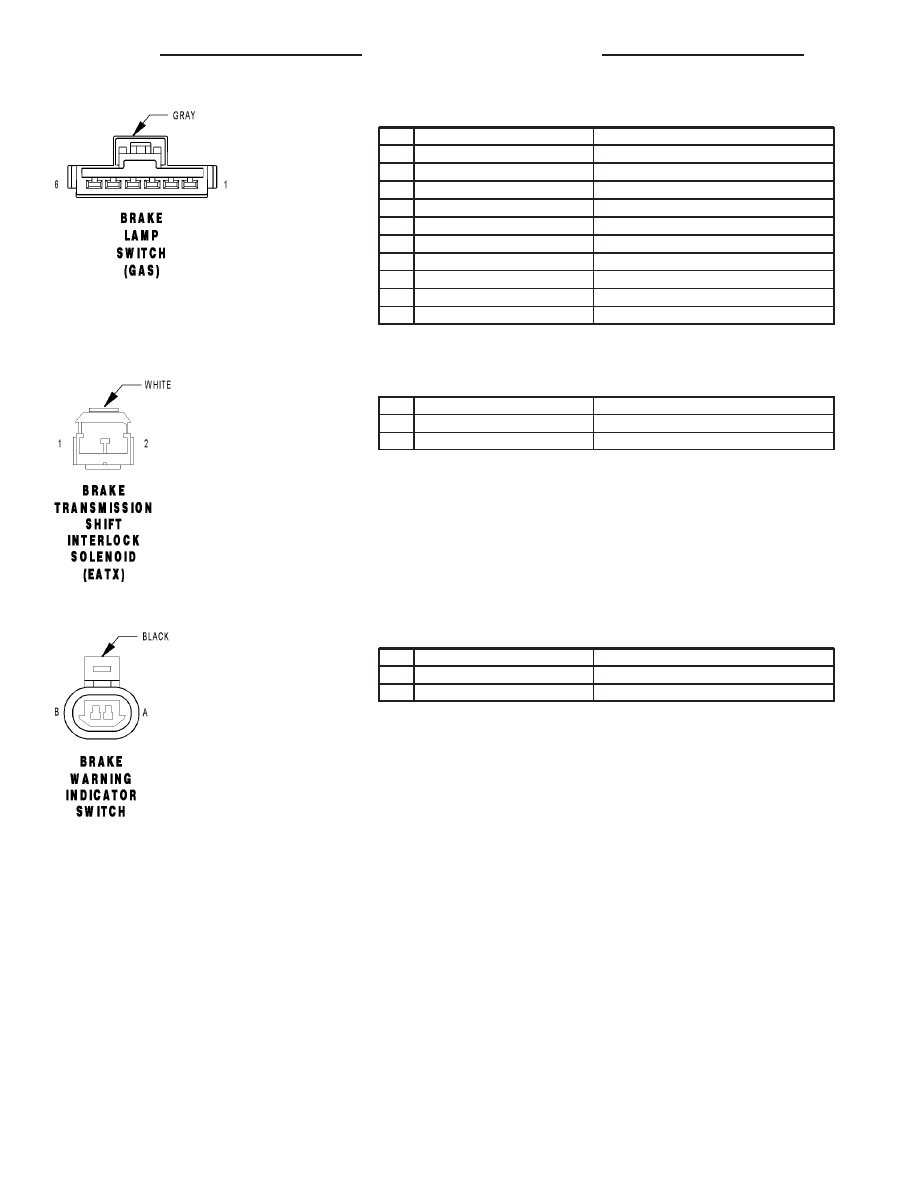

BRAKE LAMP SWITCH (GAS) - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

F32 18PK/DB

FUSED B(+)

2

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

2

L50 18WT/TN (ABS)

BRAKE LAMP SWITCH OUTPUT

3

V40 20DB/RD (EXCEPT 1.6L)

SPEED CONTROL BRAKE LAMP SWITCH OUTPUT

4

V32 20YL/RD (EXCEPT 1.6L)

S/C SUPPLY

5

Z1 20BK

GROUND

6

K29 20WT/PK (1.6L)

BRAKE LAMP SWITCH SIGNAL

6

K29 20WT/PK (1.6L)

BRAKE LAMP SWITCH SIGNAL

6

K29 20WT/PK (2.4L)

BRAKE SWITCH SIGNAL

6

K29 20WT/PK (2.4L)

BRAKE SWITCH SIGNAL

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID (EATX) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

K29 20WT/PK

BRAKE SWITCH SIGNAL

2

F18 20LG/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

BRAKE WARNING INDICATOR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

G9 20GY/BK

RED BRAKE WARNING INDICATOR DRIVER

B

Z1 20BK

GROUND

8W - 80 - 14

8W-80 CONNECTOR PIN-OUTS

PT

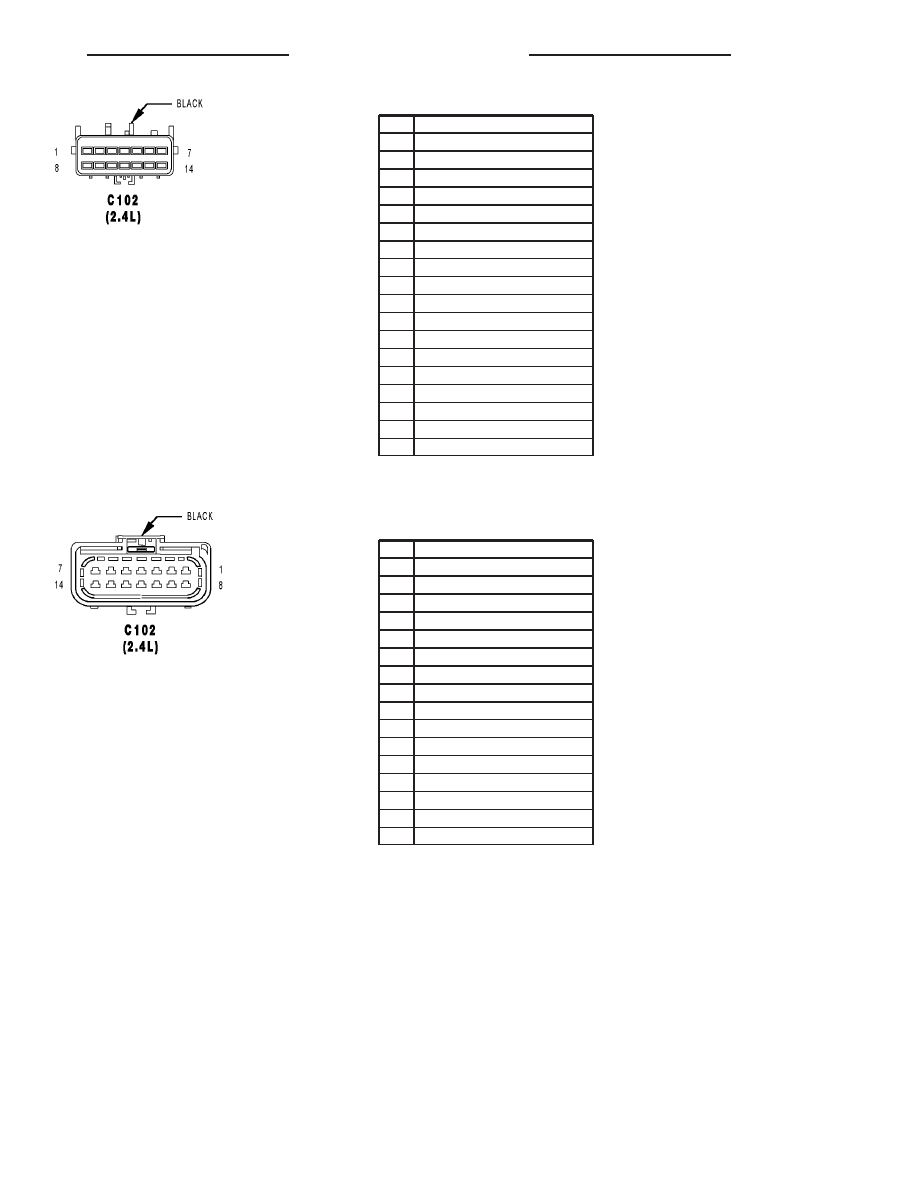

C102 (2.4L) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

C3 20DB/BK

2

G7 20WT/OR (MTX)

2

Z13 16BK/RD (TURBO EATX)

3

G6 20GY

4

A142 16DG/OR (EATX/TURBO MTX)

4

A142 18DG/OR (MTX/TURBO EATX)

5

T40 14BR

6

C22 20BRWT (EXCEPT TURBO)

7

Z13 16BK/RD (EATX)

7

C22 20BRWT (TURBO)

8

C21 20DB/WT

9

Z14 16BK/YL (EATX)

10

T15 20LG (EATX)

11

T16 16RD (EATX)

12

Z1 18BK (EXCEPT TURBO MTX)

12

Z1 20BK (TURBO MTX)

13

L1 20VT/BK

14

F20 20WT

C102 (2.4L) - BLACK (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

C3 20DB/BK

2

Z13 16BK/RD (EATX)

2

G7 20WT/OR (MTX)

3

G6 20GY

4

A142 18DG/OR

5

T40 14BR

6

C22 20DB/WT (EXCEPT TURBO)

7

C22 20DB/WT (TURBO)

8

C21 20DB/OR

9

Z14 16BK/YL (EATX)

10

T15 20LG (EATX)

11

T16 16RD (EATX)

12

Z1 16BK (EXCEPT TURBO)

12

Z1 18BK (TURBO)

13

L1 20VT/BK

14

F20 20WT

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 15
