(4) Install the driver airbag (Refer to 8 - ELEC-

TRICAL/RESTRAINTS/DRIVER AIRBAG - INSTAL-
LATION).

FRONT SEAT BELT &
RETRACTOR

REMOVAL

WARNING: FRONT SEAT BELT ASSEMBLIES MUST
BE REPLACED AFTER A COLLISION.

(1) Disconnect and isolate the battery negative

cable.

(2) Wait two minutes for the system reserve capac-

itor to discharge before servicing any airbag compo-
nents.

(3) Remove plastic turning loop cover.
(4) Remove shoulder belt height control knob.
(5) Remove bolt attaching turning loop to belt

adjuster.

(6) Remove upper B-pillar trim (Refer to 23 -

BODY/INTERIOR/B-PILLAR TRIM - REMOVAL).

(7) Remove access cover from B-pillar trim.
(8) Remove anchor bolt from lower B-pillar.
(9) Disengage clips attaching trim to B-pillar.
(10) Feed seat belt turning loop and seat belt

through trim panel.

(11) Disconnect electrical connector.
(12) Remove the webbing mid guide two screws.
(13) Remove lower B-pillar trim from vehicle.
(14) Remove front seat belt retractor.

INSTALLATION

WARNING: FRONT SEAT BELT ASSEMBLIES MUST
BE REPLACED AFTER A COLLISION.

NOTE: Tighten all seat belt bolts to 40 N·m (30 ft.
lbs.) torque.

(1) Place front seat belt retractor into position.
(2) Position lower B-pillar trim panel near B-pillar

(Refer to 23 - BODY/INTERIOR/B-PILLAR TRIM -
INSTALLATION).

(3) Install the two screws to the webbing mid

guide.

(4) Connect electrical connector.
(5) Feed seat belt turning loop and seat belt

through trim panel.

(6) Align locating pins on backside of trim panel to

mating holes in B-pillar.

(7) Push clips on trim panel into slots in B-pillar.
(8) Install access cover to B-pillar trim.
(9) Install bolt attaching lower seat belt anchor to

floor pan kick-up.

(10) Install bolt attaching turning loop to belt

adjuster.

(11) Move height adjuster to the lowest position.
(12) Install upper B-pillar trim.
(13) Install shoulder belt height control knob.
(14) Install the plastic turning loop cover.

WARNING: DO NOT CONNECT BATTERY NEGATIVE
CABLE YET (Refer to 8 - ELECTRICAL/RESTRAINTS
- DIAGNOSIS AND TESTING - AIRBAG SYSTEM).

FRONT SEAT BELT &
RETRACTOR - PT27

REMOVAL

(1) Release hood latch and open hood.
(2) Disconnect and isolate the battery negative

cable.

WARNING: Wait two minutes for the airbag system
reserve capacitor to discharge before beginning
any airbag system or component service. Failure to
do so may result in accidental airbag deployment,
personal injury or death.

(3) Remove the seat belt from within the seat belt

web guide (Fig. 20).

(4) Remove the seat belt anchor bolt (Fig. 21).
(5) Remove the upper turning loop retaining bolt

(Fig. 21).

(6) Remove the Lower Quarter Trim Panel.

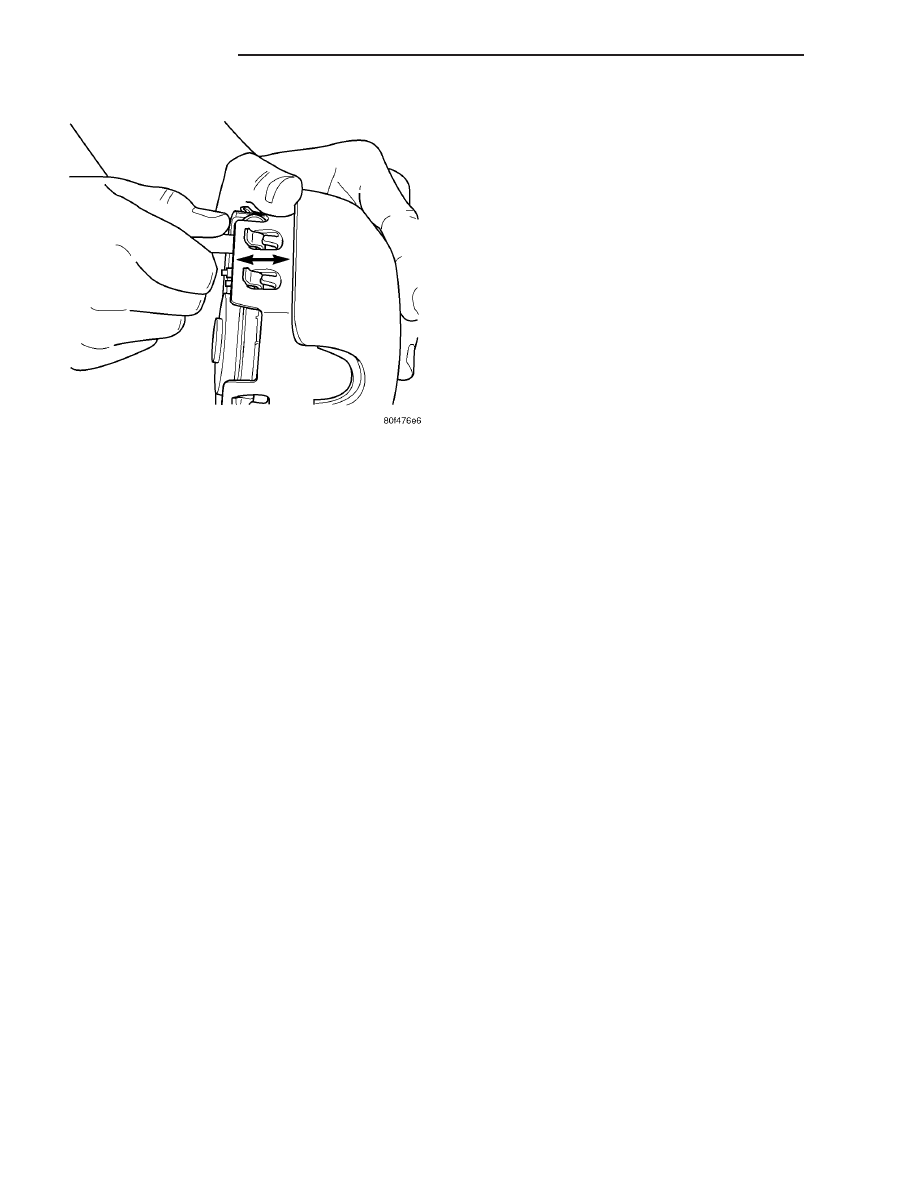

Fig. 19 SECURE DRIVER AIRBAG COVER LATCH

HOOKS

8O - 12

RESTRAINTS

PT

DRIVER AIRBAG COVER (Continued)

(7) Disconnect the tensioner squib connector (Fig.

22).

(8) Remove the one bolt to the front seat belt

retractor (Fig. 23).

(9) Remove retractor from vehicle.

INSTALLATION

(1) Position retractor in vehicle.
(2) Install the one bolt to the front seat belt retrac-

tor (Fig. 23). Torque bolt to 40 N·m (30 ft. lbs.).

(3) Connect the tensioner squib connector (Fig. 22).
(4) Install the Lower Quarter Trim Panel.
(5) Install the upper turning loop retaining bolt

(Fig. 21). Torque bolt to 40 N·m (30 ft. lbs.).

(6) Install the seat belt anchor bolt (Fig. 21).

Torque bolt to 40 N·m (30 ft. lbs.).

(7) Route the seat belt within the seat belt web

guide (Fig. 20).

WARNING: Do not connect the battery negative
cable (Refer to 8 - ELECTRICAL/RESTRAINTS -
DIAGNOSIS AND TESTING - AIRBAG SYSTEM). Per-
sonal injury or death may result if the system test
is not performed first.

(8) Close hood.
(9) Verify vehicle and system operation.

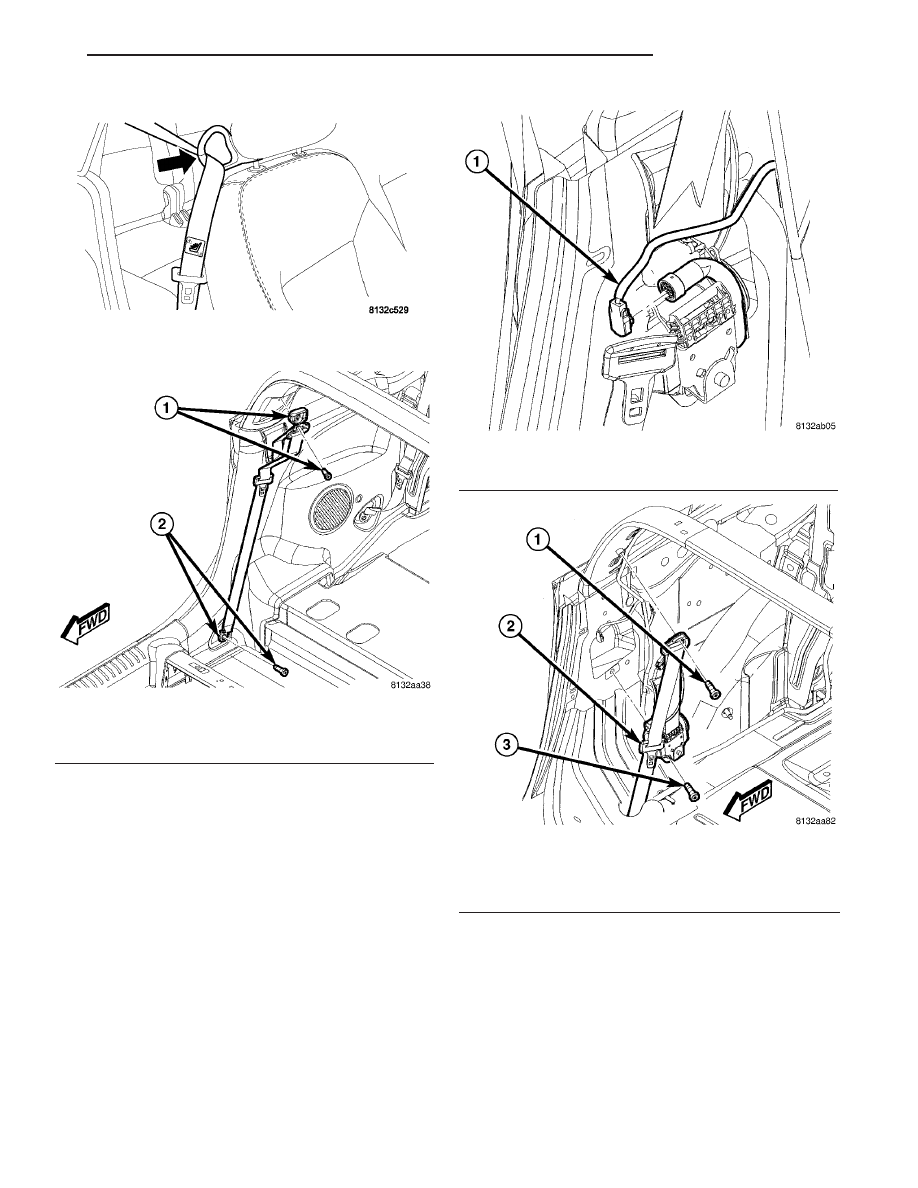

Fig. 20 SEAT BELT WEB GUIDE

Fig. 21 LOWER ANCHOR BOLT

1 - JUPPER TURNING LOOP RETAINING BOLT
2 - LOWER ANCHOR BOLT

Fig. 22 TENSIONER SQUIB CONNECTOR

1 - TENSIONER SQUIB CONNECTOR

Fig. 23 RETRACTOR - REMOVE/INSTALL

1 - UPPER TURNING LOOP MOUNTING BOLT
2 - FRONT SEAT BELT RETRACTOR
3 - FRONT SEAT BELT RETRACTOR MOUNTING BOLT

PT

RESTRAINTS

8O - 13

FRONT SEAT BELT & RETRACTOR - PT27 (Continued)

FRONT SEAT BELT BUCKLE

REMOVAL

WARNING: FRONT SEAT BELT ASSEMBLIES MUST
BE REPLACED AFTER A COLLISION.

(1) Remove center console (Refer to 23 - BODY/IN-

TERIOR/CENTER CONSOLE - REMOVAL).

(2) Remove front seat cushion side shield two

retaining screws.

(3) Remove bolt attaching seat belt buckle to seat.
(4) Remove seat belt buckle from seat.

INSTALLATION

WARNING: FRONT SEAT BELT ASSEMBLIES MUST
BE REPLACED AFTER A COLLISION.

(1) Place seat belt buckle in position on seat

anchor.

(2) Install bolt attaching seat belt buckle to seat.

Tighten seat belt anchor bolt to 40 N·m (30 ft. lbs.)
torque.

(3) Install front seat cushion side shield two

screws.

(4) Install the center console (Refer to 23 - BODY/

INTERIOR/CENTER CONSOLE - INSTALLATION).

FRONT SEAT BELT HEIGHT
ADJUSTER

REMOVAL

WARNING: FRONT SEAT BELT ASSEMBLIES MUST
BE REPLACED AFTER A COLLISION.

(1) Remove B-pillar trim (Refer to 23 - BODY/IN-

TERIOR/B-PILLAR TRIM - REMOVAL).

(2) Remove the two bolts attaching front seat belt

height adjuster to B-pillar (Fig. 24).

(3) Remove front seat belt height adjuster from

vehicle.

INSTALLATION

WARNING: FRONT SEAT BELT ASSEMBLIES MUST
BE REPLACED AFTER A COLLISION.

NOTE: Front seat belt height adjuster must be in
the lowest position when Installing adjuster knob.

(1) Place into position the front seat belt height

adjuster.

(2) Install bolts attaching the front seat belt height

adjuster to B-pillar. Tighten all seat belt bolts to 40
N·m (30 ft. lbs.) torque.

(3) Install B-pillar trim (Refer to 23 - BODY/INTE-

RIOR/B-PILLAR TRIM - INSTALLATION).

OCCUPANT RESTRAINT
CONTROLLER

DESCRIPTION

The Occupant Restraint Controller (ORC) is also

sometimes referred to as the Airbag Control Module
(ACM). The ORC is mounted on the tunnel floor pan,
between the transmission shifter and parking brake
(Fig. 25).

The ORC contains a microprocessor, the impact

sensing device, and energy storage capacitors. The
microprocessor contains the airbag system logic. The
airbag system logic includes On-Board Diagnostics
(OBD) capability, and communicates with the instru-
ment cluster circuitry on the Programmable Commu-
nication Interface (PCI) data bus to control the
airbag indicator lamp.

OPERATION

The impact sensing device is located inside the

ORC. The sensing device provides crash severity dis-
crimination and confirmation of a crash. The ORC
monitors the system to determine the system readi-
ness. The ORC contains on-board diagnostics (OBD),

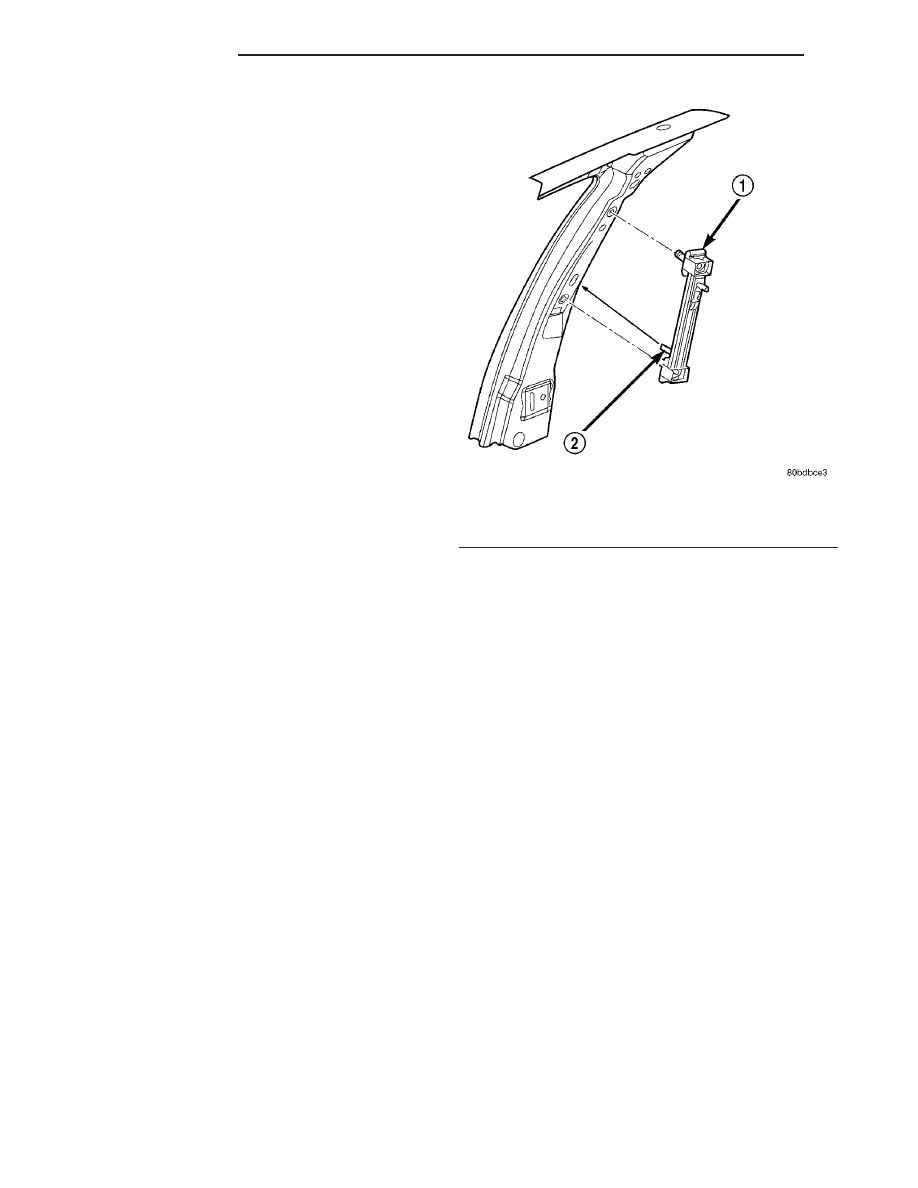

Fig. 24 FRONT SEAT BELT HEIGHT ADJUSTER

1 - FRONT SEAT BELT HEIGHT ADJUSTER
2 - TAB IS ON BOTTOM

8O - 14

RESTRAINTS

PT

and will illuminate the AIRBAG warning lamp on
the cluster when a fault occurs. The warning indica-
tor is illuminated for six to eight seconds every time
the vehicle is started.

The microprocessor in the ORC monitors internal

components and the airbag system electrical circuits
to determine the system readiness. If the ORC
detects a monitored system fault, it sends messages
to the instrument cluster over the PCI data bus to
turn ON the airbag warning lamp. A decision algo-
rithm in the ORC microprocessor determines when
the deceleration rate is severe enough to require air-
bag system protection. When the appropriate condi-
tions are met, the ORC sends an electrical signal to
deploy the frontal airbags. The impact sensing device
is an accelerometer that senses deceleration, which
provides verification of the severity of an impact. The
ORC is calibrated for the specific vehicle, and is only
serviced as a unit. The ORC also contains an energy-
storage capacitor. The purpose of the capacitor is to
provide airbag system protection if the impact has
damaged or disconnected the battery. The ORC can-
not be repaired or adjusted, and if damaged or faulty,
must be replaced.

REMOVAL

(1) Open hood.
(2) Disconnect and isolate the battery negative

cable.

(3) Wait two minutes for the system reserve capac-

itor to discharge before servicing any airbag compo-
nents.

(4) Remove the center console (Refer to 23 -

BODY/INTERIOR/CENTER

CONSOLE

-

REMOVAL).

(5) Remove

ORC

module

mounting

nuts

and

ground eyelet, then remove module (Fig. 26).

(6) Disconnect ORC 23-way connector.
(7) Remove ORC from vehicle.

INSTALLATION

(1) Connect ORC connector and ensure that the

connector and all locking tabs are engaged.

CAUTION: USE SUPPLIED NUTS ONLY

(2) Position ORC (arrow pointing forward) in the

console floor bracket (Fig. 26), replace ground eyelet,
and attach the nuts and tighten to 9.6 to 14 N·m (85
to 125 in. lbs.) torque.

NOTE: Place the ground eyelet over the front
(towards the front of the vehicle) weld stud when
reattaching the ORC.

(3) Install center console assembly (Refer to 23 -

BODY/INTERIOR/CENTER CONSOLE - INSTALLA-
TION).

WARNING: DO NOT CONNECT BATTERY NEGATIVE
CABLE YET (Refer to 8 - ELECTRICAL/RESTRAINTS
- DIAGNOSIS AND TESTING - AIRBAG SYSTEM).

(4) Close hood.
(5) Verify vehicle and system operation.

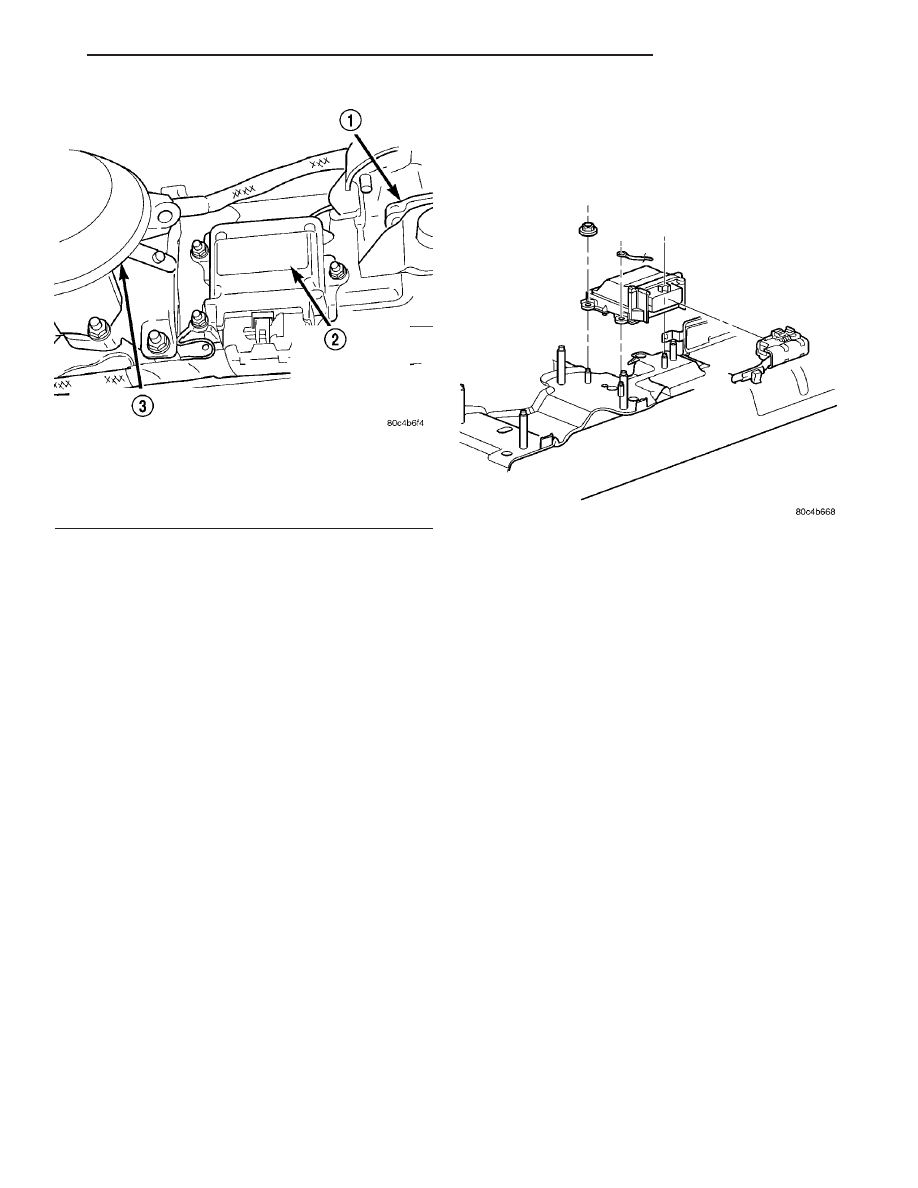

Fig. 25 OCCUPANT RESTRAINT CONTROLLER

LOCATION

1 - PARKING BRAKE
2 - OCCUPANT RESTRAINT CONTROLLER
3 - CONSOLE GEAR SELECTOR

Fig. 26 OCCUPANT RESTRAINT CONTROLLER -

REMOVE/INSTALL

PT

RESTRAINTS

8O - 15

OCCUPANT RESTRAINT CONTROLLER (Continued)
