Chrysler PT Cruiser. Manual - part 379

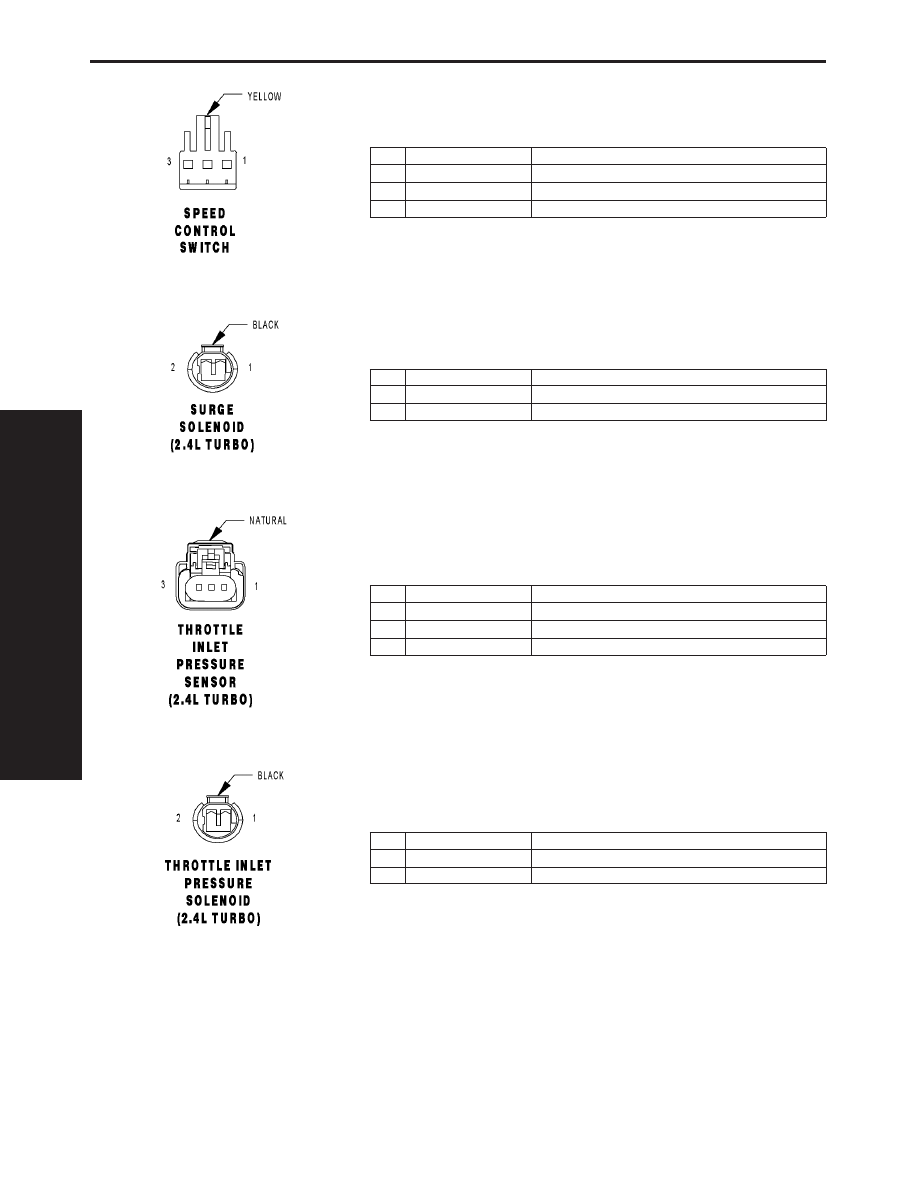

SPEED CONTROL SWITCH - YELLOW 3 WAY

CAV

CIRCUIT

FUNCTION

1

V131 20BK/LG

SPEED CONTROL SWITCH SIGNAL

2

-

-

3

Z123 20RD/TN

GROUND

SURGE SOLENOID (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K150 18DB/YL

SURGE SOL CONTROL

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

THROTTLE INLET PRESSURE SENSOR (2.4L TURBO) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

K153 20DB/LG

TIP SIGNAL

2

K167 20BR/YL

SENSOR GROUND 2

3

K6 20VT/WT

5 VOLT SUPPLY

THROTTLE INLET PRESSURE SOLENOID (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K55 18LB

TIP SOL CONTROL

2

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

606

CONNECTOR PINOUTS

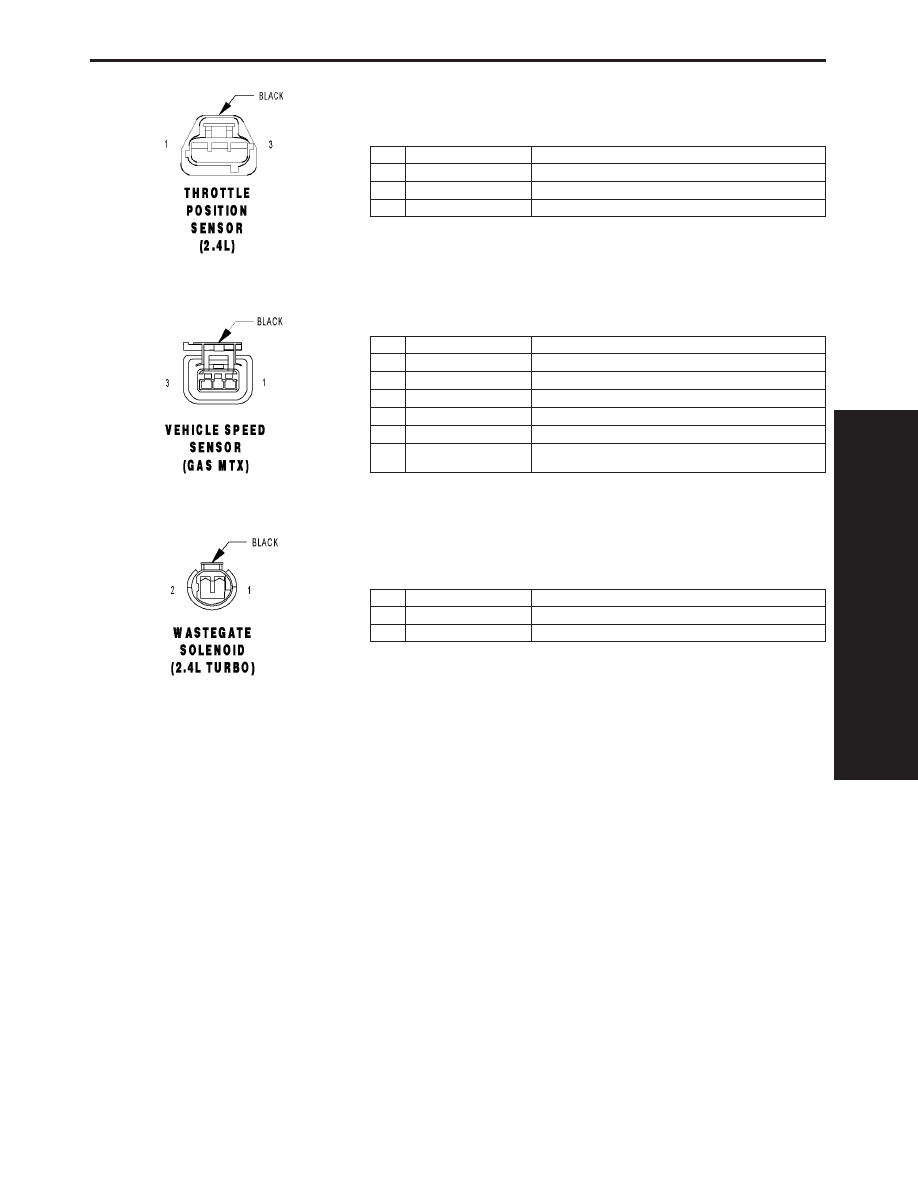

THROTTLE POSITION SENSOR (2.4L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 20OR

5 VOLT SUPPLY

2

K22 20OR/DB

TP SIGNAL

3

K4 20BK/LB

SENSOR GROUND 1

VEHICLE SPEED SENSOR (GAS MTX) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F857 20OR/PK (1.6L)

VEHICLE SPEED SENSOR 5V SUPPLY

1

K7 20OR (EXCEPT 1.6L)

5 VOLT SUPPLY

2

N907 20BR/OR (1.6L)

VEHICLE SPEED SENSOR GROUND

2

K4 20BK/LB (EXCEPT 1.6L) SENSOR GROUND 1

3

G7 20WT/OR (1.6L)

VEHICLE SPEED SENSOR SIGNAL

3

G7 20WT/OR (EXCEPT
1.6L)

VEHICLE SPEED SIGNAL

WASTEGATE SOLENOID (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K137 18DB/GY

WASTEGATE SOL CONTROL

2

Z1 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

607

CONNECTOR PINOUTS

10.0

SCHEMATIC DIAGRAMS

10.1

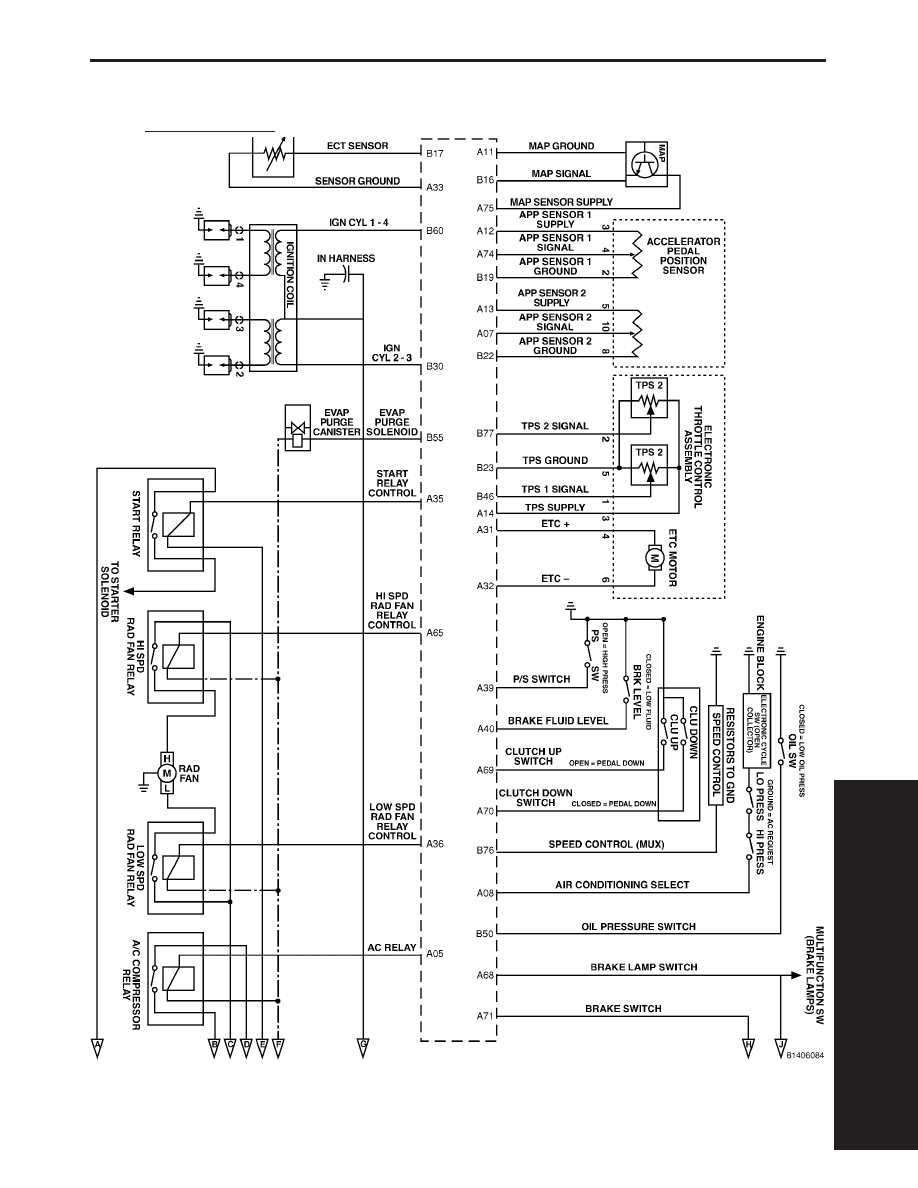

PT 1.6L ENGINE

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

609

SCHEMATIC DIAGRAMS

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

610

SCHEMATIC DIAGRAMS

10.1

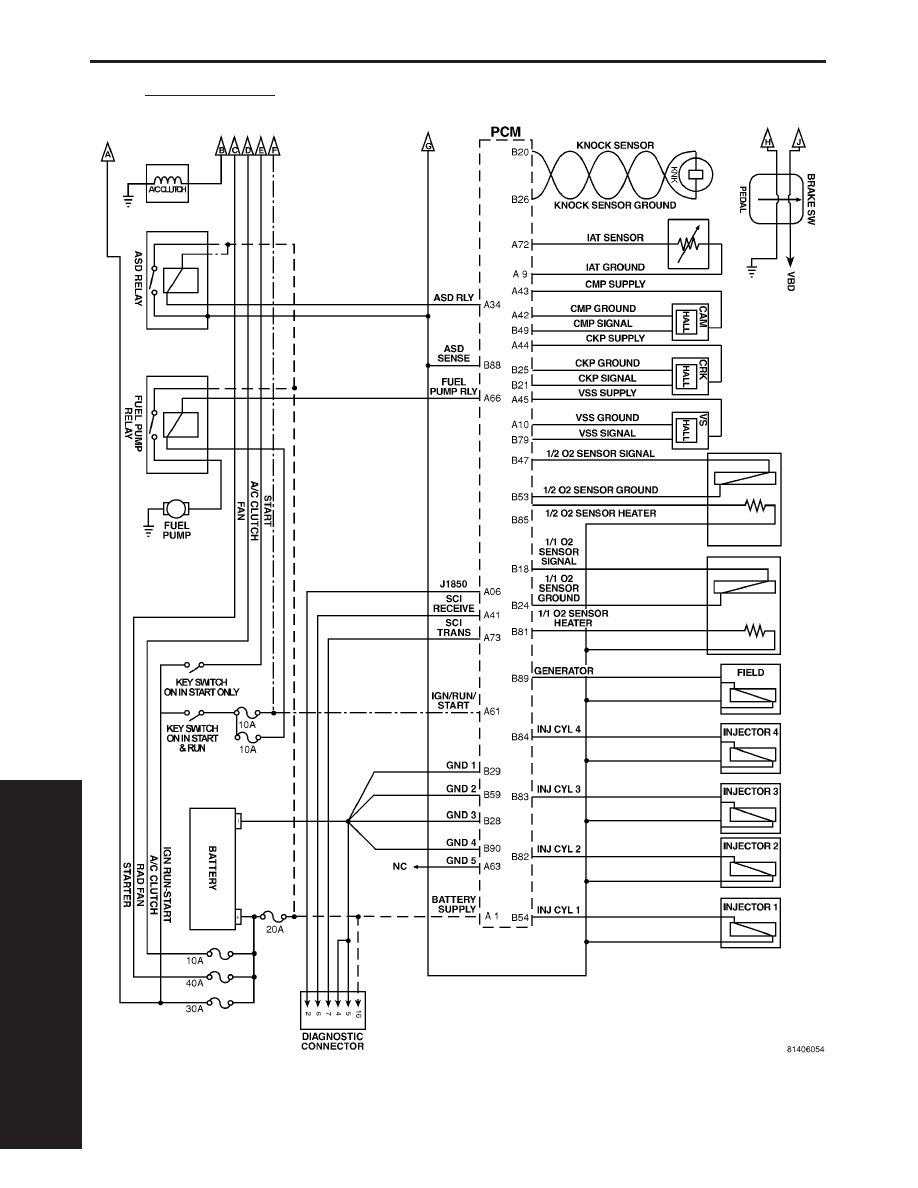

PT 1.6L ENGINE (Continued)
