Chrysler PT Cruiser. Manual - part 106

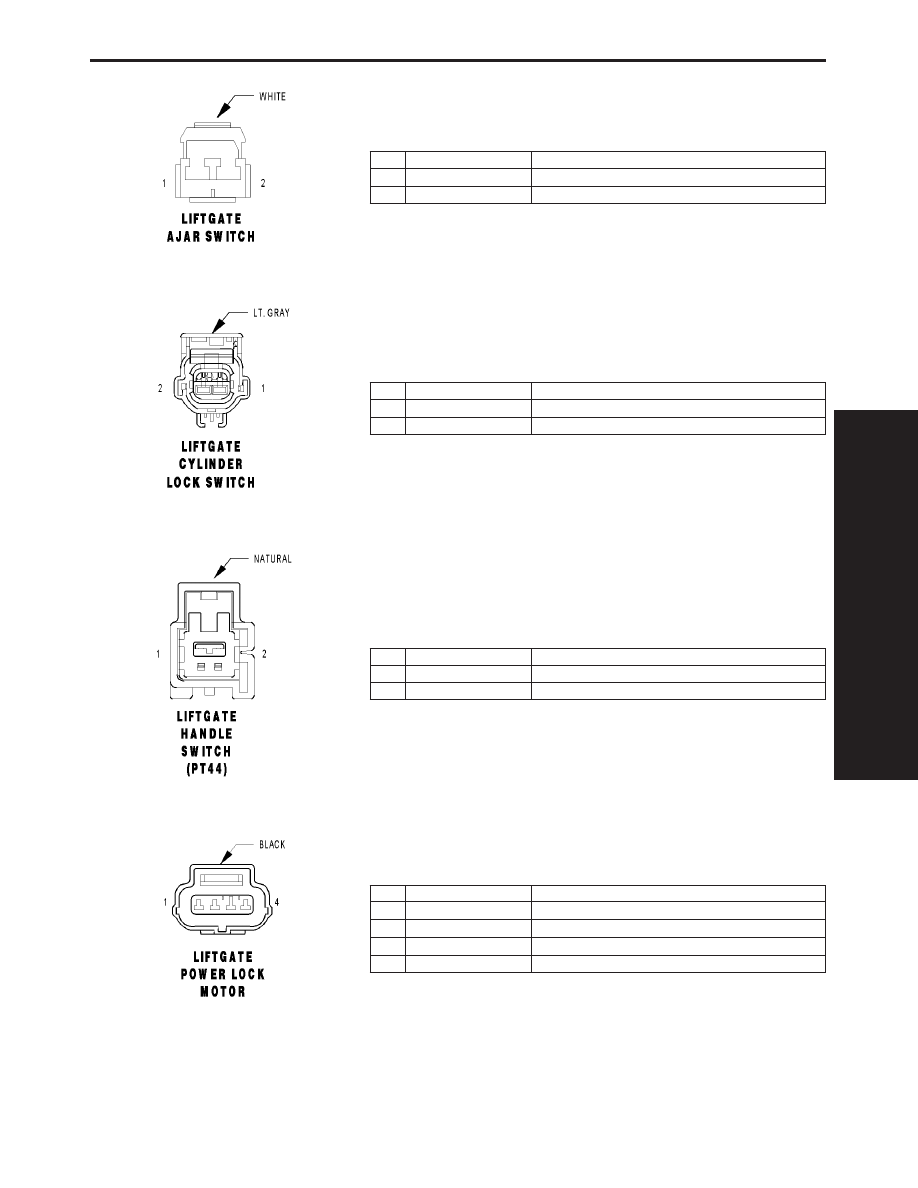

LIFTGATE AJAR SWITCH - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20TN/BK

DECKLID AJAR SWITCH SENSE

2

Z1 20BK

GROUND

LIFTGATE CYLINDER LOCK SWITCH - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

P96 20WT/LG

RIGHT DOOR SWITCH MUX

2

Z1 20BK

GROUND

LIFTGATE HANDLE SWITCH (PT44) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q33 20BR/LB

LIFTGATE RELEASE SWITCH SENSE

2

Z1 20BK

GROUND

LIFTGATE POWER LOCK MOTOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P35 18OR/VT

DOOR LOCK RELAY OUTPUT

2

P36 18PK/VT

DOOR UNLOCK RELAY OUTPUT

3

-

-

4

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

411

CONNECTOR PINOUTS

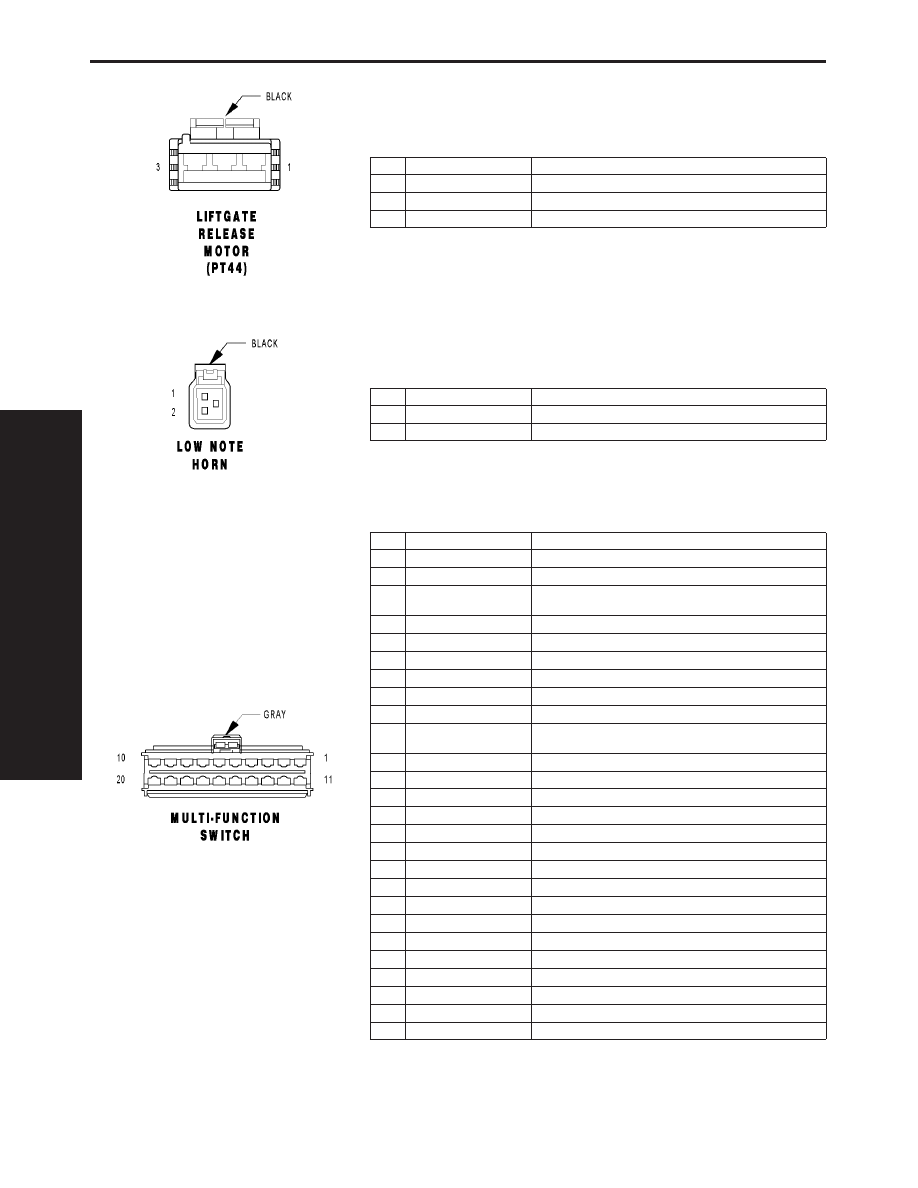

LIFTGATE RELEASE MOTOR (PT44) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

-

-

3

Q2 16LG/BK

LIFTGATE RELEASE RELAY OUTPUT

LOW NOTE HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X2 20DG/RD

HORN RELAY OUTPUT

2

Z1 20BK

GROUND

MULTI-FUNCTION SWITCH - GRAY 20 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L61 18LG

LEFT TURN SIGNAL

2

L61 20LG (EXCEPT EX-
PORT)

LEFT TURN SIGNAL

3

L6 18RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

4

L63 18DG/RD

LEFT REAR TURN SIGNAL

4

L61 18LG (EXPORT)

LEFT TURN SIGNAL

5

L62 18BR/RD

RIGHT REAR TURN SIGNAL

5

L60 18TN (EXPORT)

RIGHT TURN SIGNAL

6

L60 18TN

RIGHT TURN SIGNAL

6

L60 20TN (EXCEPT EX-
PORT)

RIGHT TURN SIGNAL

7

Z2 18BK/LG

GROUND

8

E19 20RD

PANEL LAMPS DIMMER SIGNAL

9

L7 20BK/YL

HEADLAMP SWITCH OUTPUT

10

-

-

11

A15 18PK/DG

FUSED B(+)

12

L38 18BR/WT (EXPORT)

REAR FOG LAMP SWITCH OUTPUT

12

L38 18BR/WT (EXPORT)

REAR FOG LAMP SWITCH OUTPUT

13

F39 18PK/LG

FUSED HEADLAMP RELAY OUTPUT

14

L39 18LB (FOG LAMPS)

FOG LAMP SWITCH OUTPUT

14

L39 18LB (FOG LAMPS)

FOG LAMP SWITCH OUTPUT

15

-

-

16

L4 16VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

17

L3 18RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

18

F3 12LB/OR

FUSED B(+)

19

F3 12LB/OR

FUSED B(+)

20

F33 18PK/RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

412

CONNECTOR PINOUTS

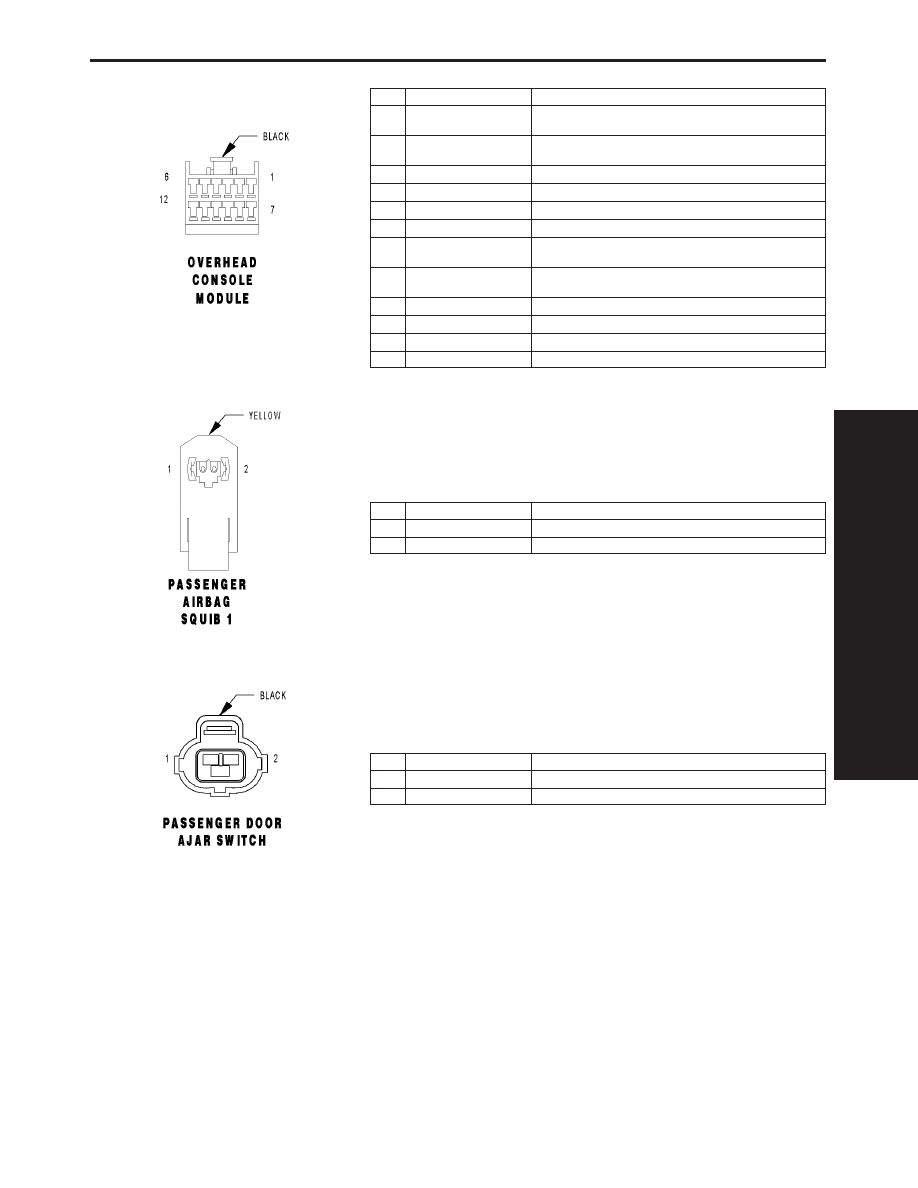

OVERHEAD CONSOLE MODULE - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q41 20WT (POWER SUN-
ROOF)

SUNROOF OPEN

2

Q44 20BR (POWER SUN-
ROOF)

SUNROOF SWITCH GROUND

3

M2 20YL

COURTESY LAMPS DRIVER

4

M1 20PK

FUSED B(+)

5

G31 20VT/LG

AMBIENT TEMPERATURE SENSOR SIGNAL

6

F10 20YL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

7

Q43 20VT (POWER SUN-
ROOF)

SUNROOF VENT

8

Q42 20LB (POWER SUN-
ROOF)

SUNROOF CLOSE

9

Z1 20BK

GROUND

10

E2 20OR

PANEL LAMPS DRIVER

11

G32 20BK/LB

SENSOR GROUND

12

Z2 20BK/LG

GROUND

PASSENGER AIRBAG SQUIB 1 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

2

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

PASSENGER DOOR AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20TN/DB

PASSENGER DOOR AJAR SWITCH SENSE

2

Z1 20BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

413

CONNECTOR PINOUTS

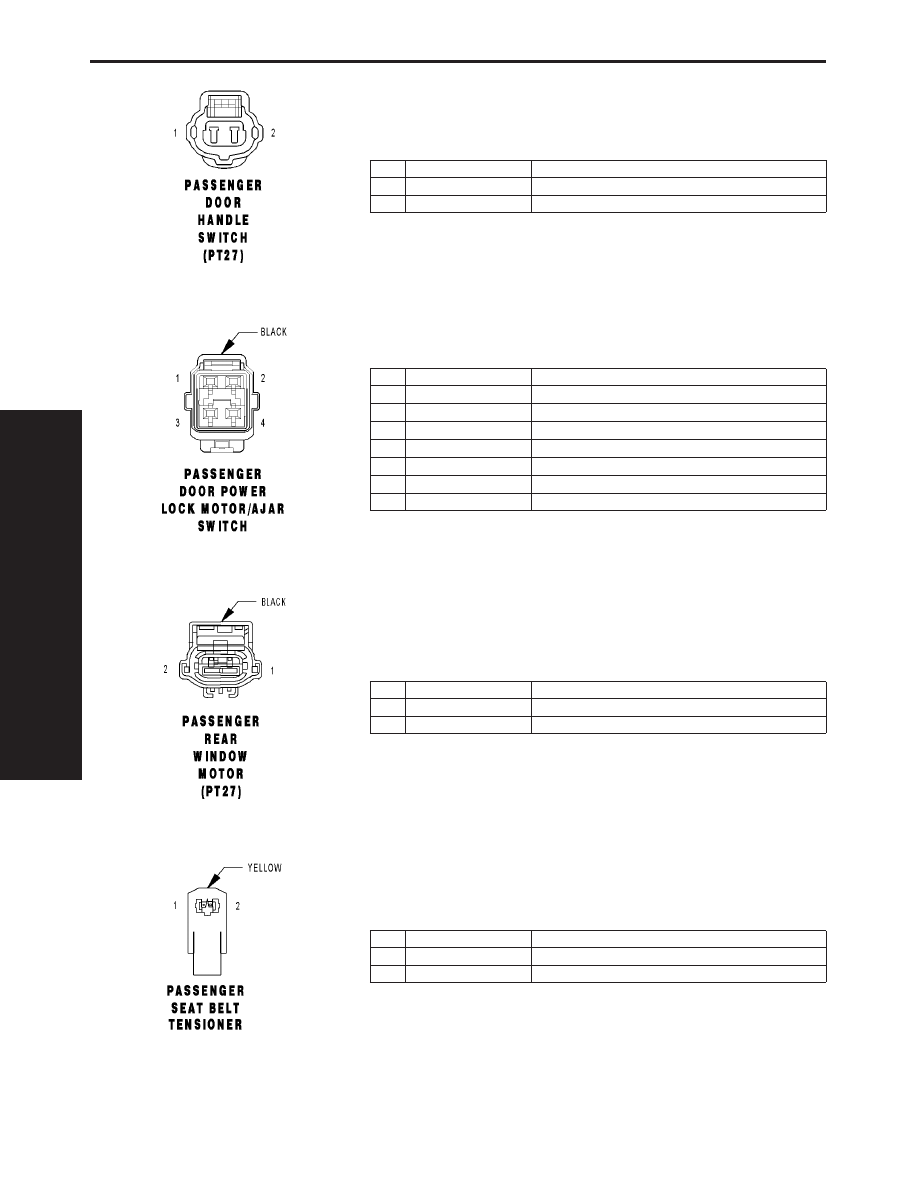

PASSENGER DOOR HANDLE SWITCH (PT27) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q58 20OR/YL

PASSENGER WINDOW DROP SWITCH SENSE

2

Z2 20BK/LG

GROUND

PASSENGER DOOR POWER LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20TN/DB (LHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

1

G75 20TN/DB (RHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z1 20BK

GROUND

3

P36 20PK/VT (LHD)

DOOR UNLOCK RELAY OUTPUT

3

P34 20PK/BK (RHD)

DOOR UNLOCK RELAY OUTPUT

4

P35 20OR/VT (LHD)

DOOR LOCK RELAY OUTPUT

4

P33 20OR/BK (RHD)

DOOR LOCK RELAY OUTPUT

PASSENGER REAR WINDOW MOTOR (PT27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q24 14DG

PASSENGER REAR WINDOW DRIVER DOWN

2

Q14 14GY

PASSENGER REAR WINDOW DRIVER UP

PASSENGER SEAT BELT TENSIONER - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

414

CONNECTOR PINOUTS
