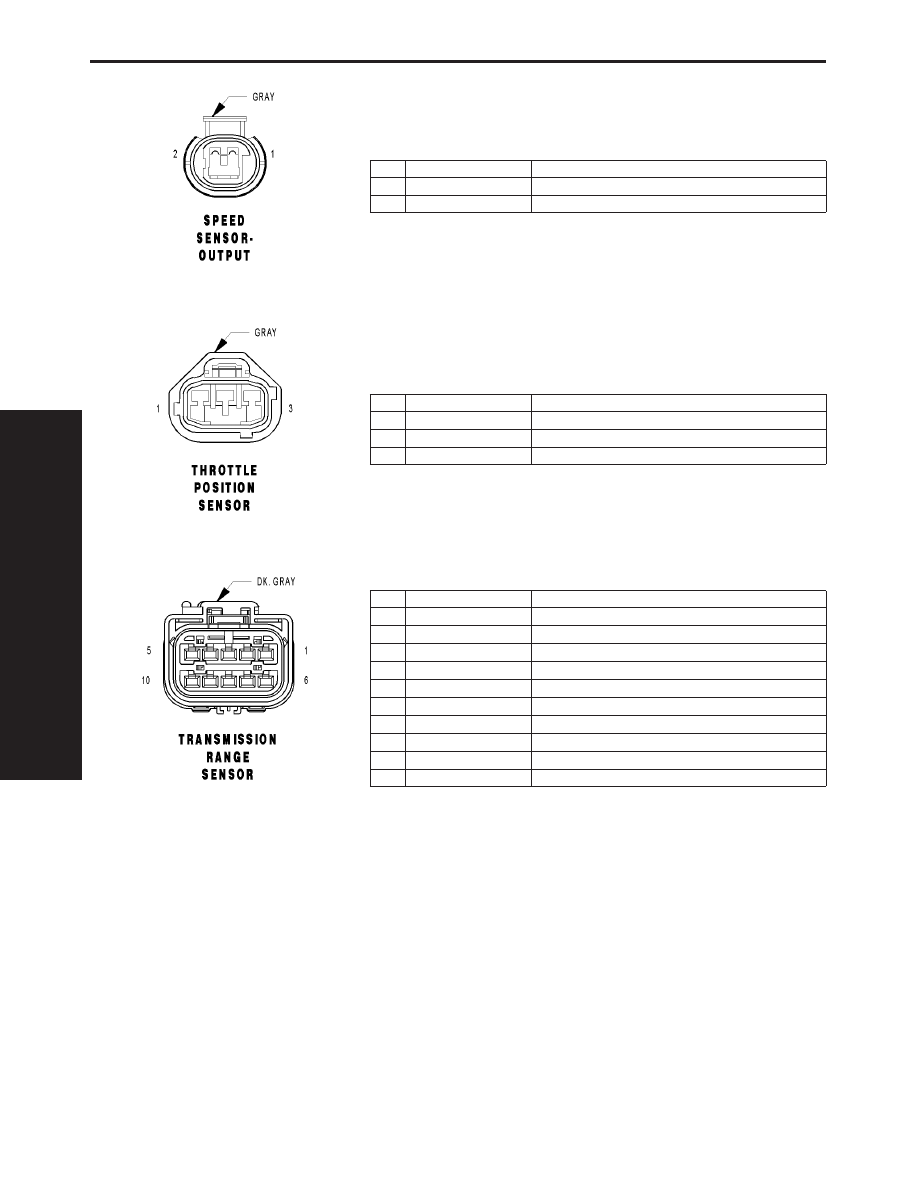

SPEED SENSOR-OUTPUT - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DG/VT

SPEED SENSOR GROUND

2

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

THROTTLE POSITION SENSOR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K22 18BR/OR

TP SIGNAL

3

F855 20PK/YL

5 VOLT SUPPLY

TRANSMISSION RANGE SENSOR - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

T13 18DG/VT

SPEED SENSOR GROUND

4

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

T41 18YL/DB

TRS T41 SENSE

6

-

-

7

T1 18LB/DG

TRS T1 SENSE

8

T3 18DG/DB

TRS T3 SENSE

9

T42 18DG/YL

TRS T42 SENSE

10

T41 18YL/DB

TRS T41 SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

176

CONNECTOR PINOUTS

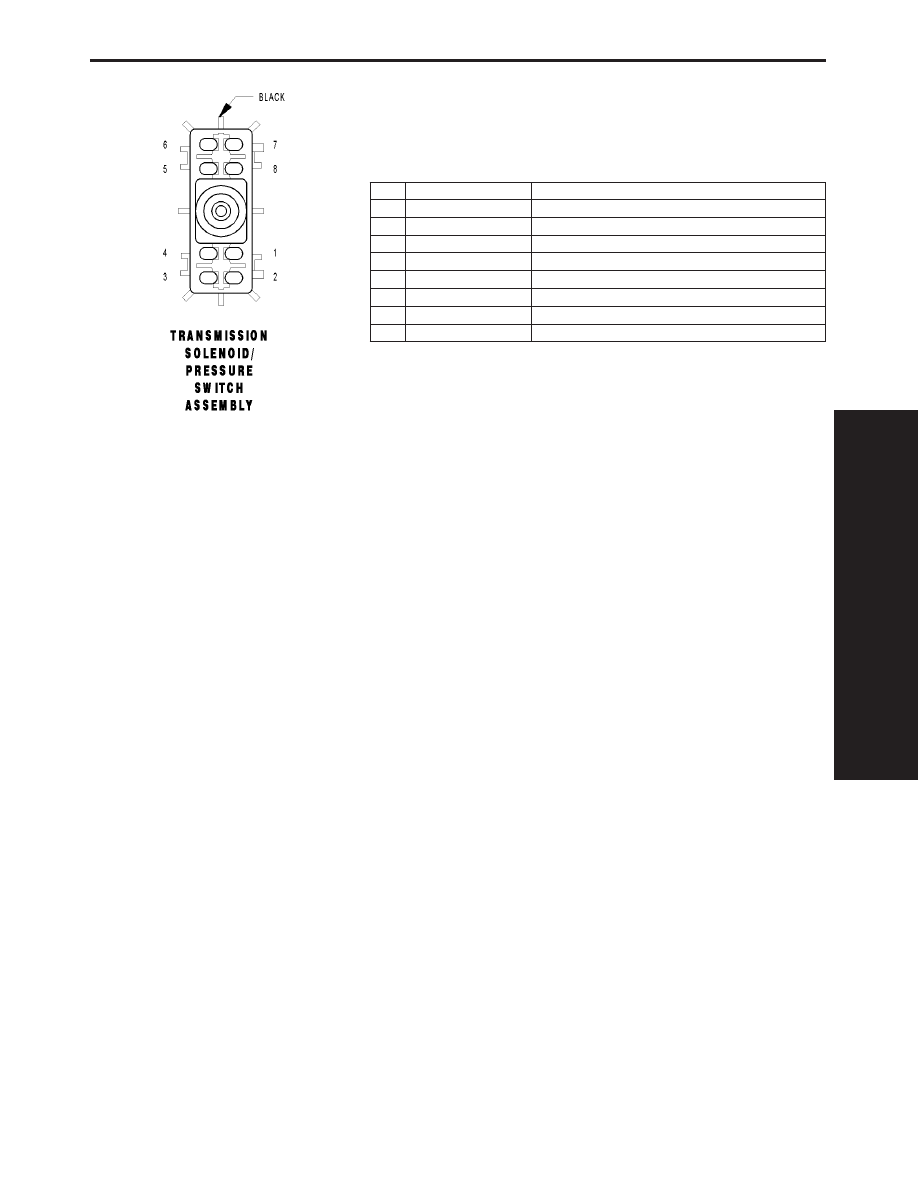

TRANSMISSION SOLENOID/PRESSURE SWITCH ASSEMBLY - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

2

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

3

T9 18DG/TN

OD PRESSURE SWITCH SENSE

4

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

5

T59 18YL/LB

UD SOLENOID CONTROL

6

T60 18YL/GY

OD SOLENOID CONTROL

7

T20 18WT/DG

L/R SOLENOID CONTROL

8

T19 18DB/YL

2-4 SOLENOID CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

177

CONNECTOR PINOUTS

10.0

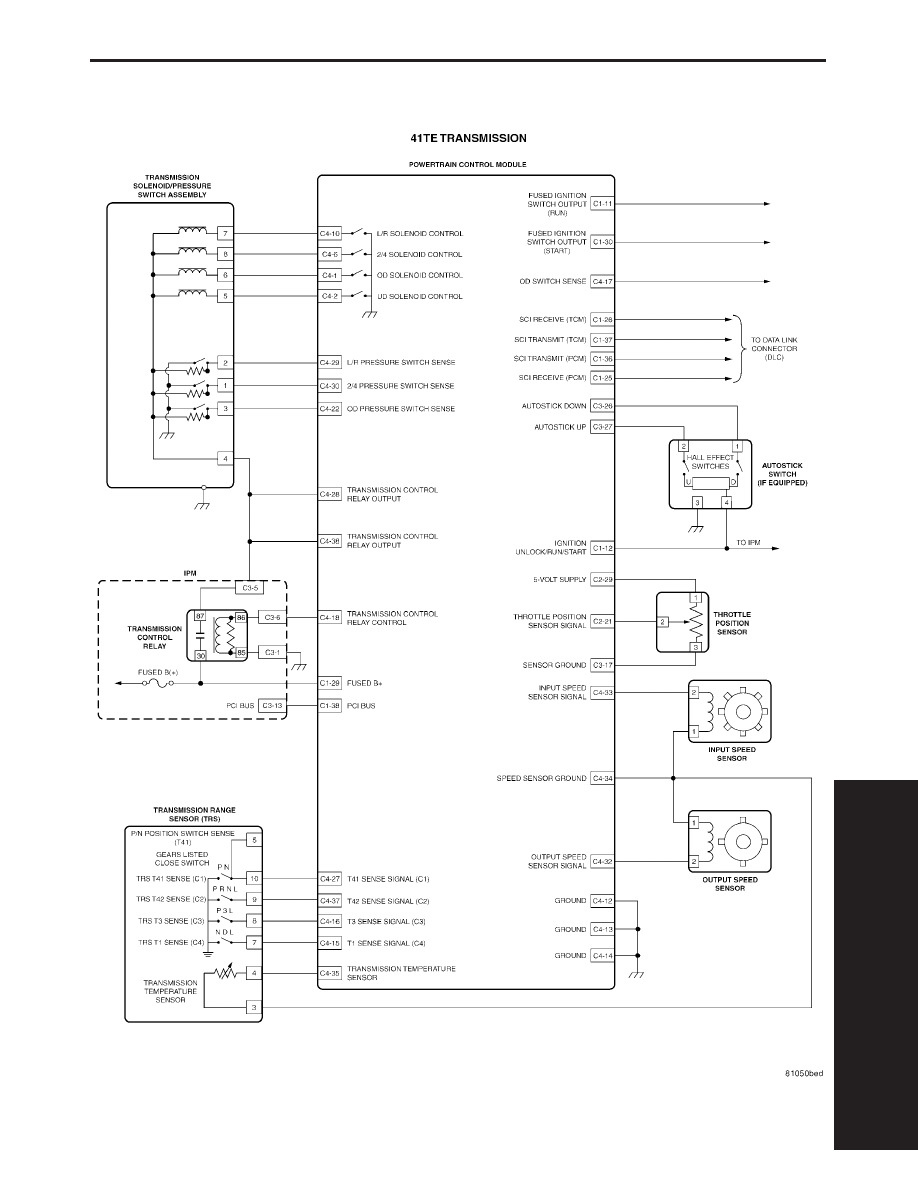

SCHEMATIC DIAGRAMS

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

179

SCHEMATIC DIAGRAMS

11.0

CHARTS AND GRAPHS

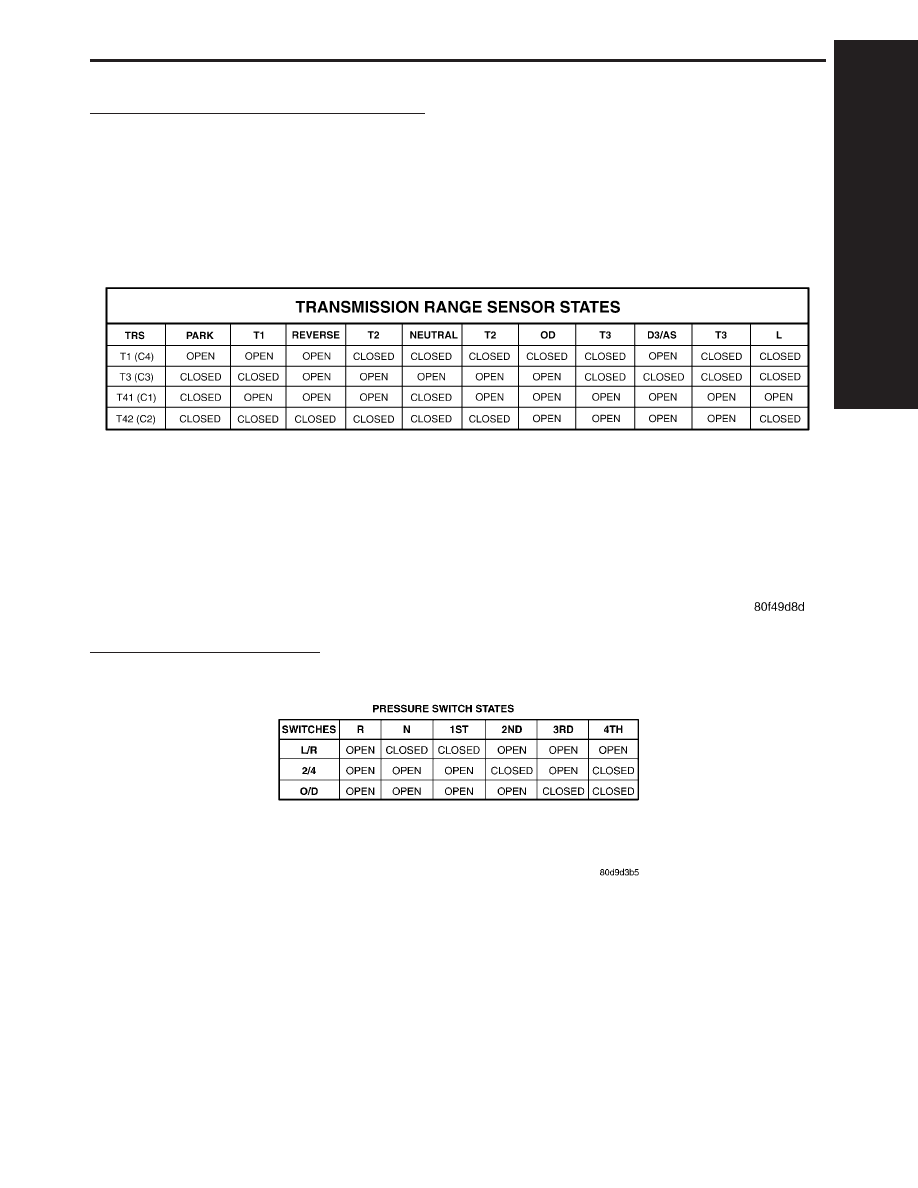

TRANSMISSION RANGE SENSOR STATES

PRESSURE SWITCH STATES

C

H

A
R

T
S

A

N

D

G

R
A

P

H

S

181

CHARTS AND GRAPHS
