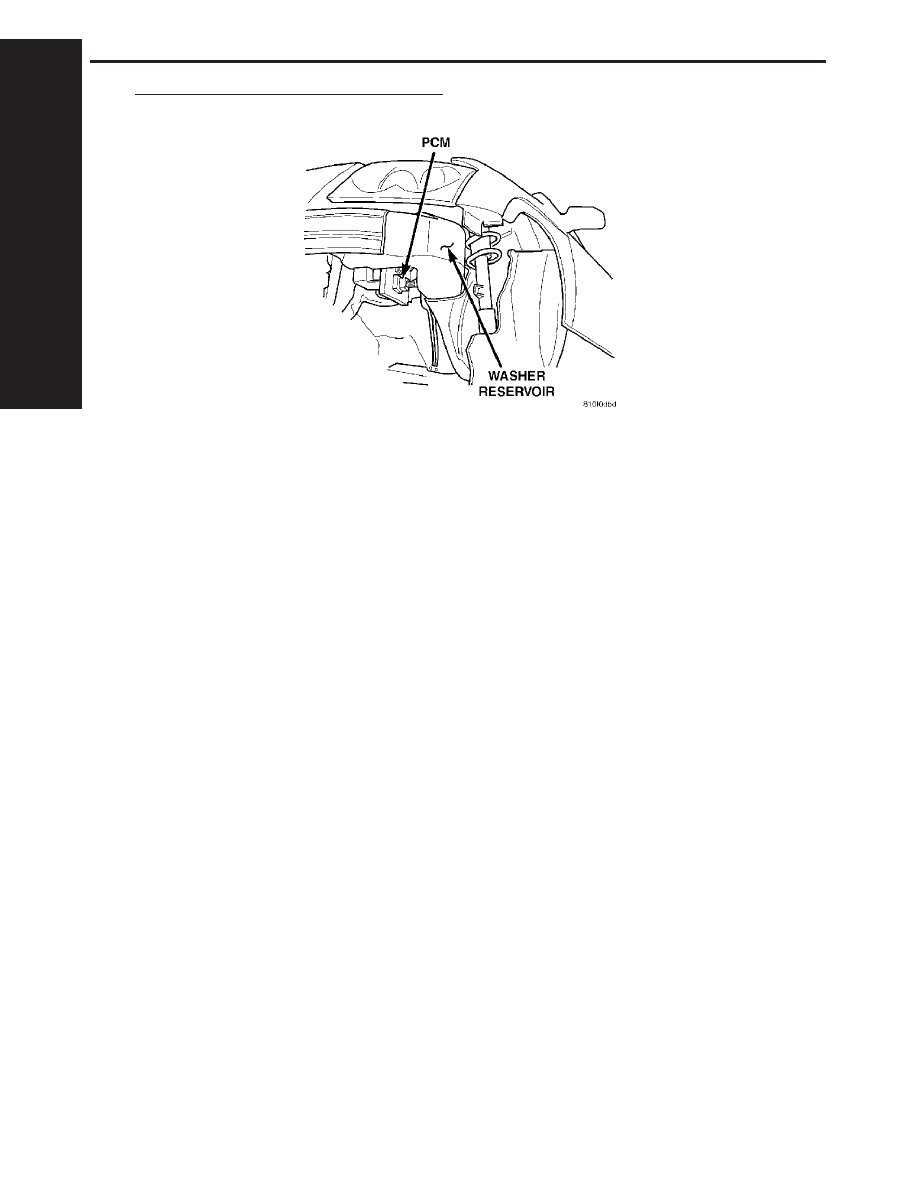

POWERTRAIN COMPONENT LOCATION

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

164

COMPONENT LOCATIONS

9.0

CONNECTOR PINOUTS

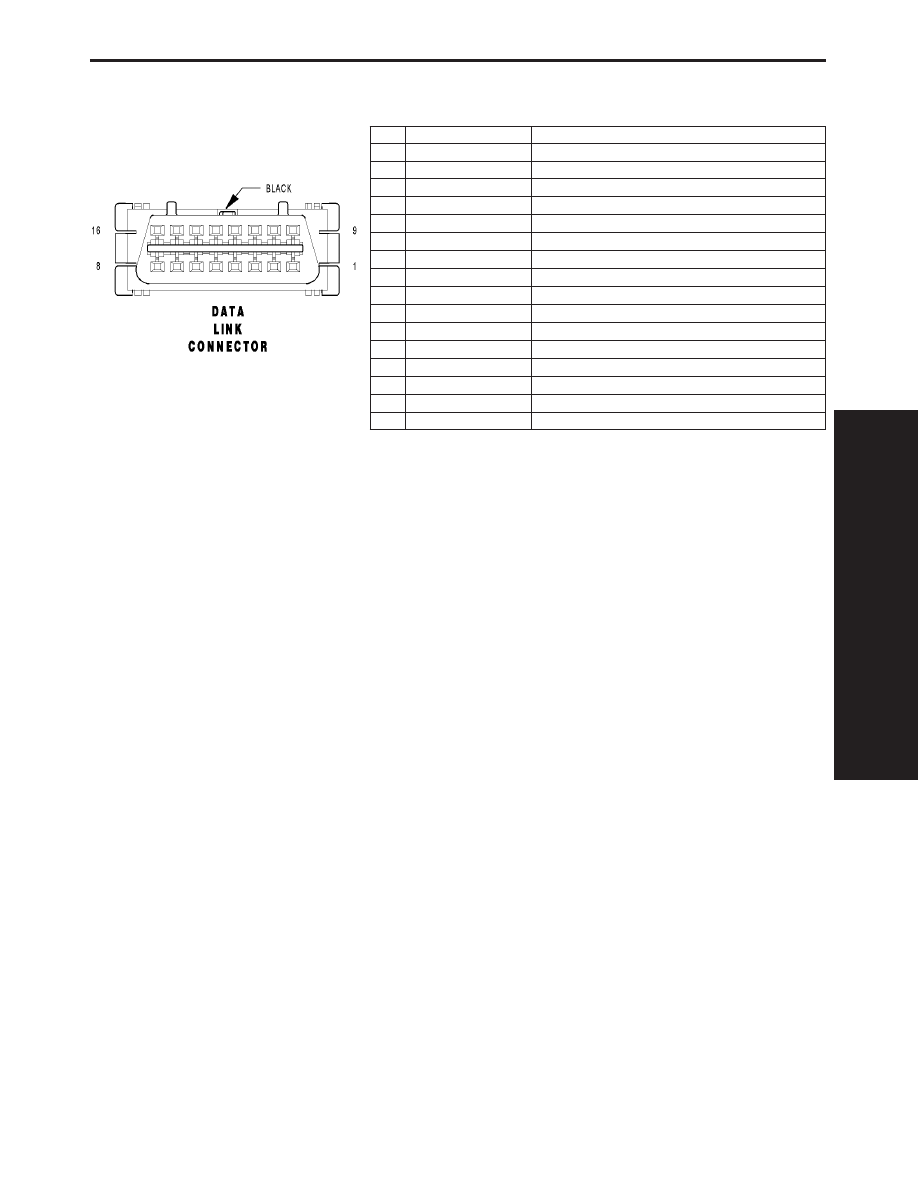

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 18BK/LG

GROUND

5

Z111 18BK/WT

GROUND

6

-

-

7

D21 20WT/GY

SCI TRANSMIT (PCM)

8

-

-

9

D123 20WT/BR

FLASH PROGRAM ENABLE

10

D24 20WT/YL

FLASH ABS

11

-

-

12

D20 20WT/LG

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 20BR/WT

SCI TRANSMIT (TCM)

16

A105 20DB/RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

165

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

166

CONNECTOR PINOUTS

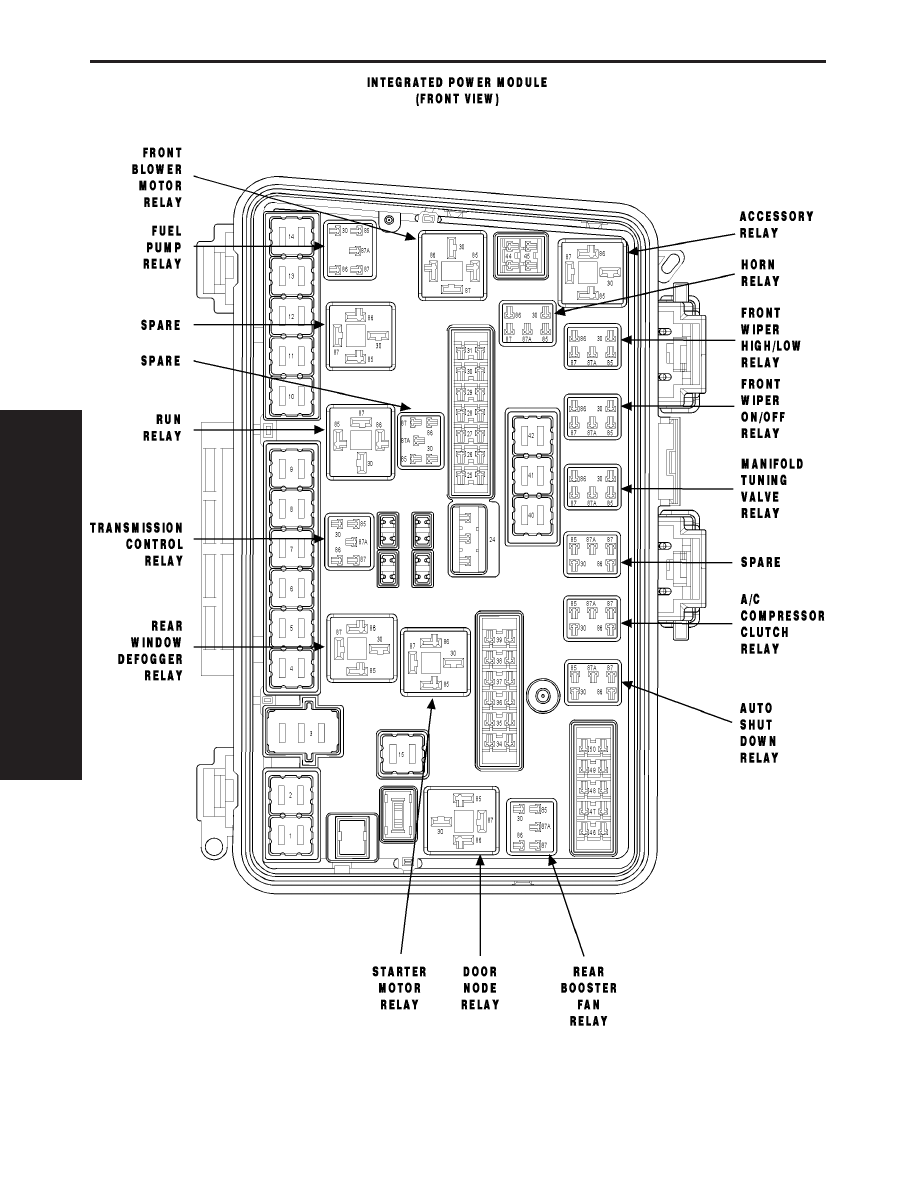

FUSES (IPM)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

40A

A107 12TN/RD

FUSED B(+)

2

-

-

-

3

30A

INTERNAL

FUSED B(+) (I.O.D.)

4

40A

A101 12VT/RD

FUSED B(+)

5

40A

INTERNAL

FUSED B(+)

6

30A

INTERNAL

FUSED B(+)

7

40A

INTERNAL

FUSED B(+)

8

40A

A110 12DG/RD

FUSED B(+)

9

40A

A130 12VT/RD (POWER SUNROOF)

FUSED B(+)

10

30A

A100 16RD/VT (TRAILER TOW)

FUSED B(+)

11

40A

A115 12YL/RD (POWER LIFTGATE)

FUSED B(+)

12

-

-

-

13

40A

A112 12OR/RD

FUSED B(+)

14

-

-

-

15

40A

A111 12DG/RD

FUSED B(+)

24

20A

F307 16LB/PK

FUSED ACCESSORY RELAY OUTPUT

25

15A

F316 20PK/OR

FUSED ACCESSORY RELAY OUTPUT

26

20A

F306 16DB/PK

FUSED ACCESSORY RELAY OUTPUT

27

-

-

-

28

25A

INTERNAL

FUSED B(+)

29

20A

A108 18LG/RD

FUSED B(+)

30

10A

A106 20LB/RD

FUSED B(+)

31

20A

A701 18BR/RD

FUSED B(+)

34

10A

C51 18LB/BR

FUSED REAR BOOSTER FAN RELAY OUTPUT

35

-

-

-

36

20A

INTERNAL

FUSED B(+)

37

25A

INTERNAL

FUSED B(+)

38

20A

INTERNAL

FUSED B(+)

39

20A

A109 18OR/RD

FUSED B(+)

40

40A

F515 12PK/LB

FUSED DOOR NODE RELAY OUTPUT

41

40A

F516 12PK

FUSED DOOR NODE RELAY OUTPUT

42

40A

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

44

25A

F525 16TN/PK (MIDDLE ROW HEATED SEATS)

FUSED RUN RELAY OUTPUT

45

10A

INTERNAL

FUSED RUN RELAY OUTPUT

46

20A

A214 18RD/LB

FUSED B(+)

47

20A

A215 18RD/LG

FUSED B(+)

48

15A

A114 20GY/RD

FUSED B(+)

49

25A

A116 16YL/RD

FUSED B(+)

50

15A

A118 20RD/OR

FUSED B(+)

TRANSMISSION CONTROL RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

T15 20YL/BR

TRANSMISSION CONTROL RELAY CONTROL

86

Z115 18BK/OR

GROUND

87

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

167

CONNECTOR PINOUTS
