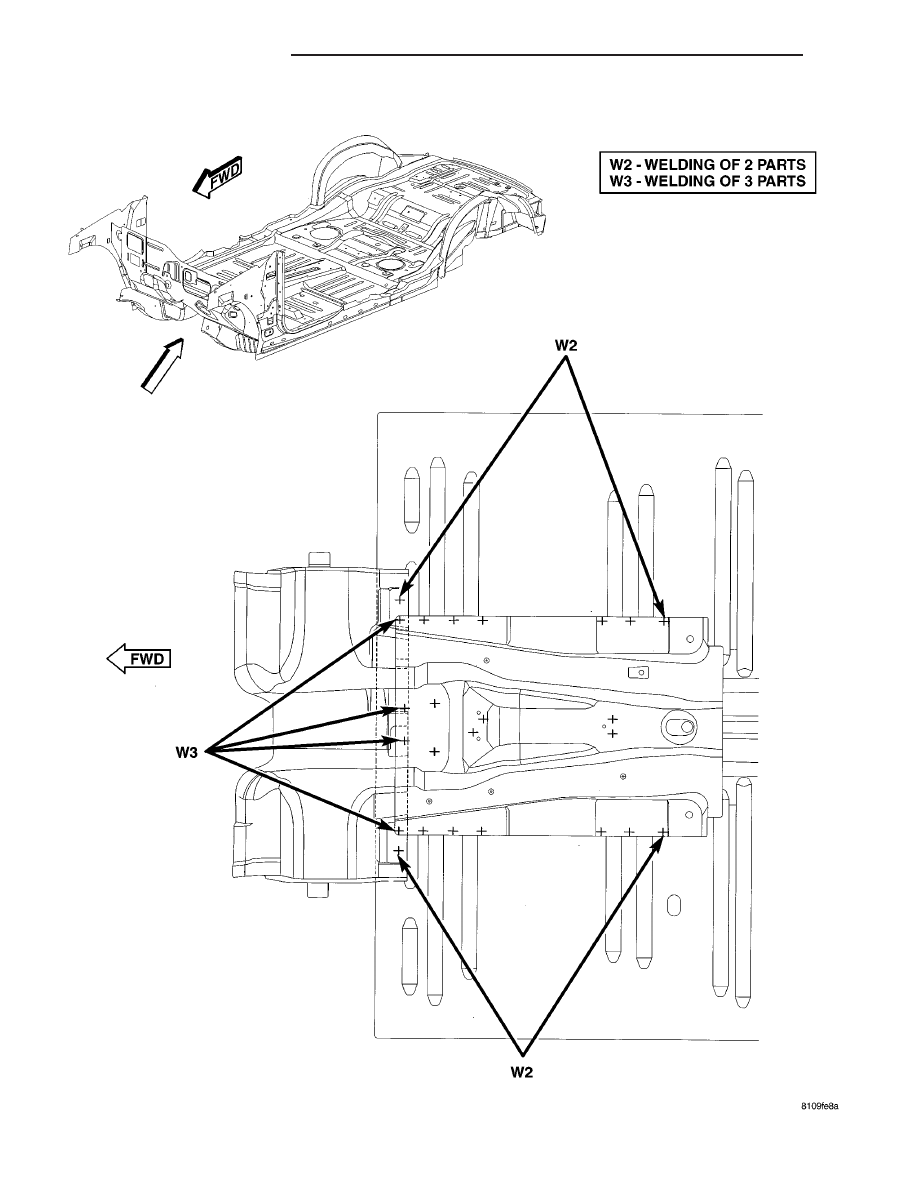

Chrysler Pacifica. Manual - part 878

Fig.

130

UNDERBODY

COMPLETE

(4

OF

9)

CS

BODY STRUCTURE

23 - 307

WELD LOCATIONS (Continued)

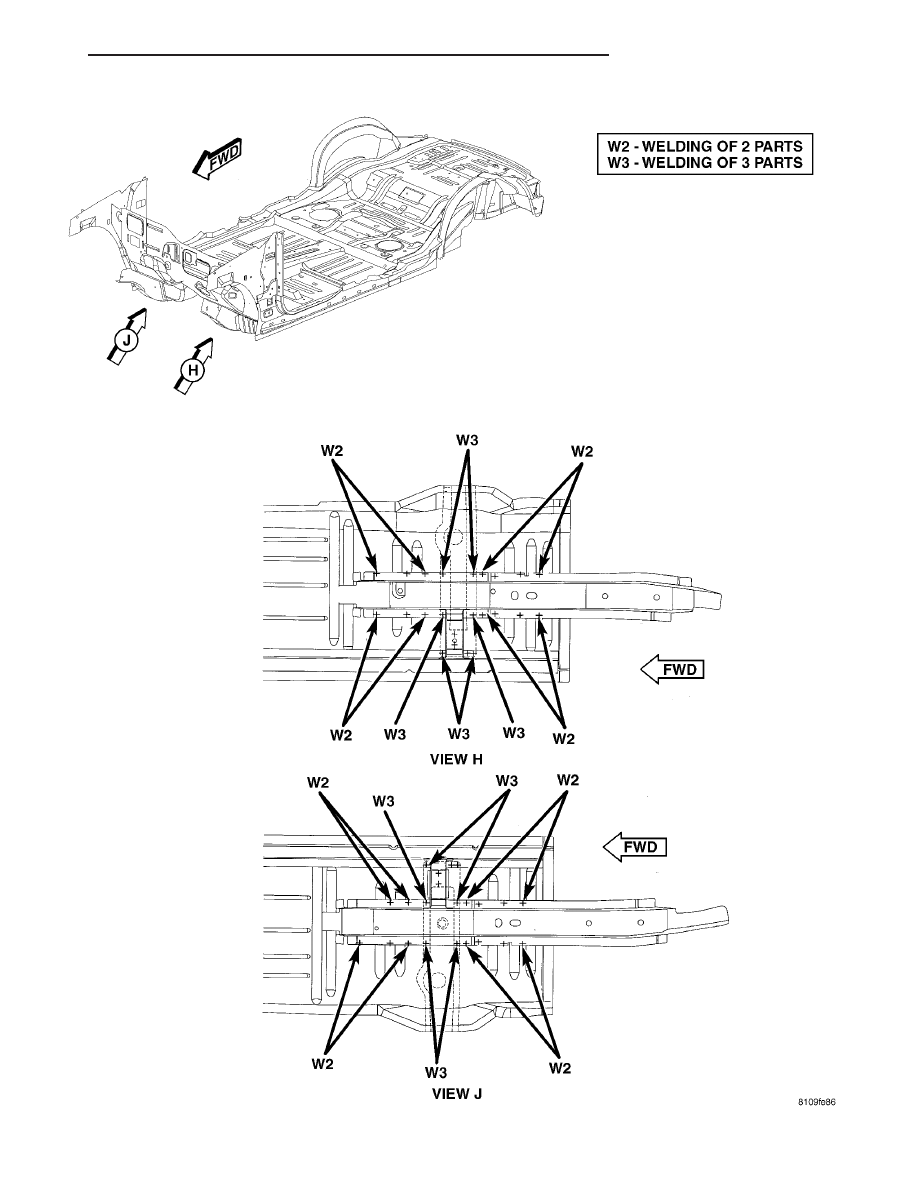

Fig. 131 UNDERBODY COMPLETE (5 OF 9)

23 - 308

BODY STRUCTURE

CS

WELD LOCATIONS (Continued)

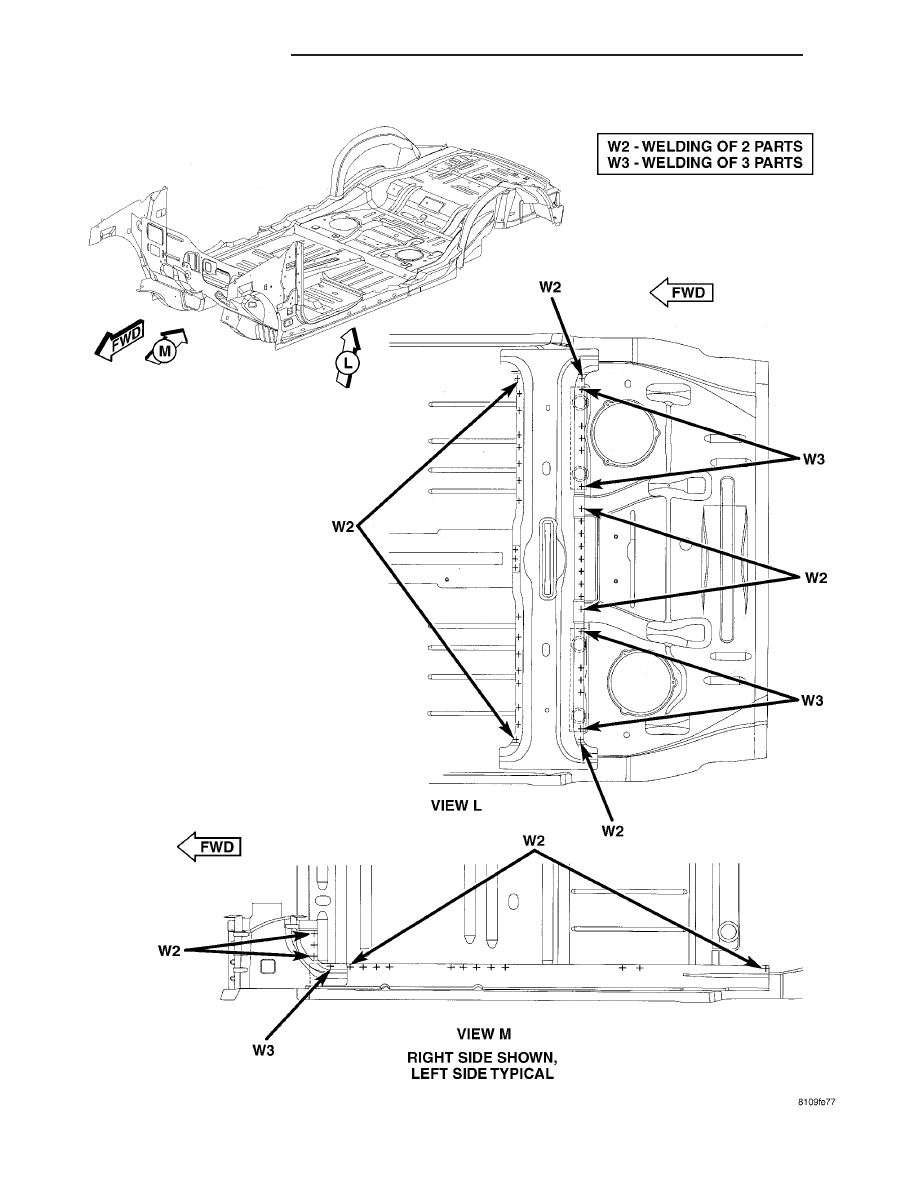

Fig. 132 UNDERBODY COMPLETE (6 OF 9)

CS

BODY STRUCTURE

23 - 309

WELD LOCATIONS (Continued)

Fig. 133 UNDERBODY COMPLETE (7 OF 9)

23 - 310

BODY STRUCTURE

CS

WELD LOCATIONS (Continued)
