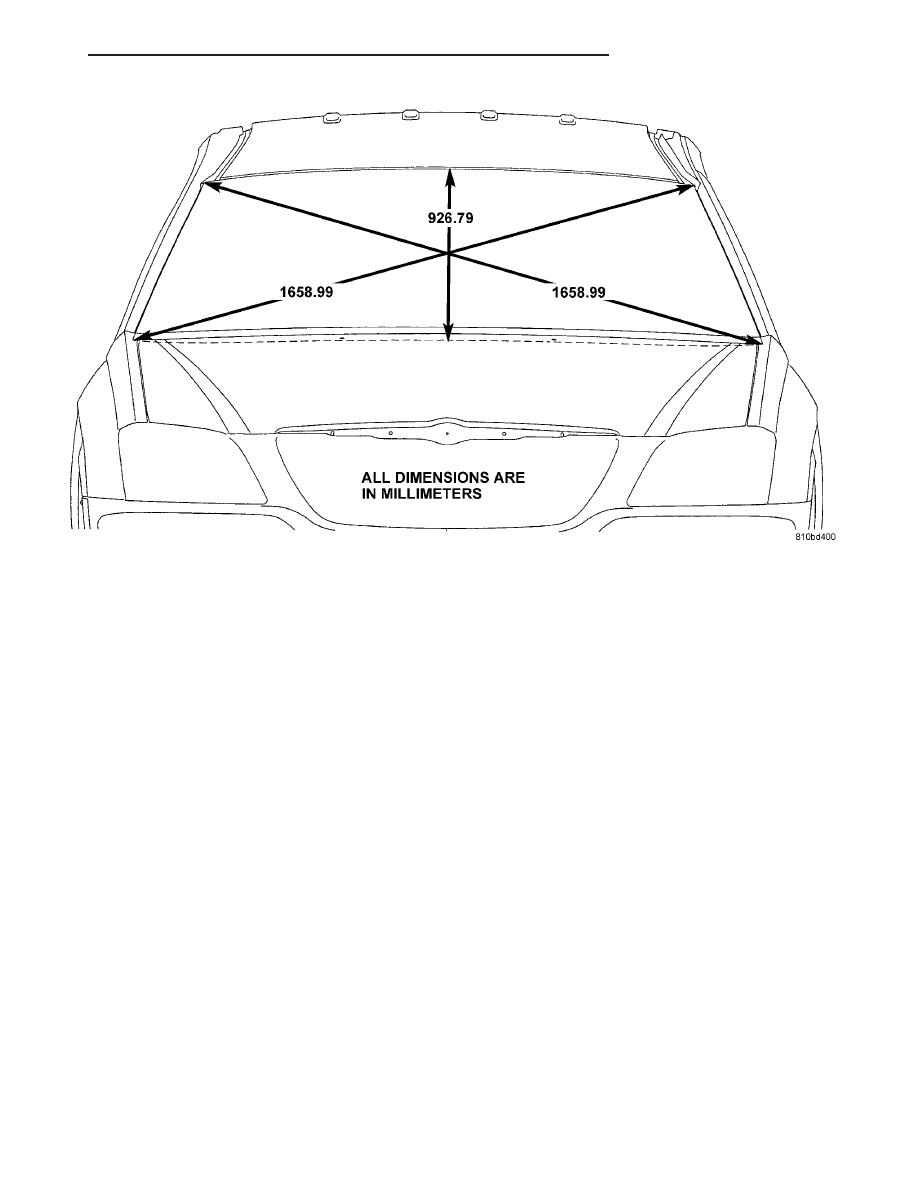

Fig. 7 WINDSHIELD

CS

BODY STRUCTURE

23 - 187

OPENING DIMENSIONS (Continued)

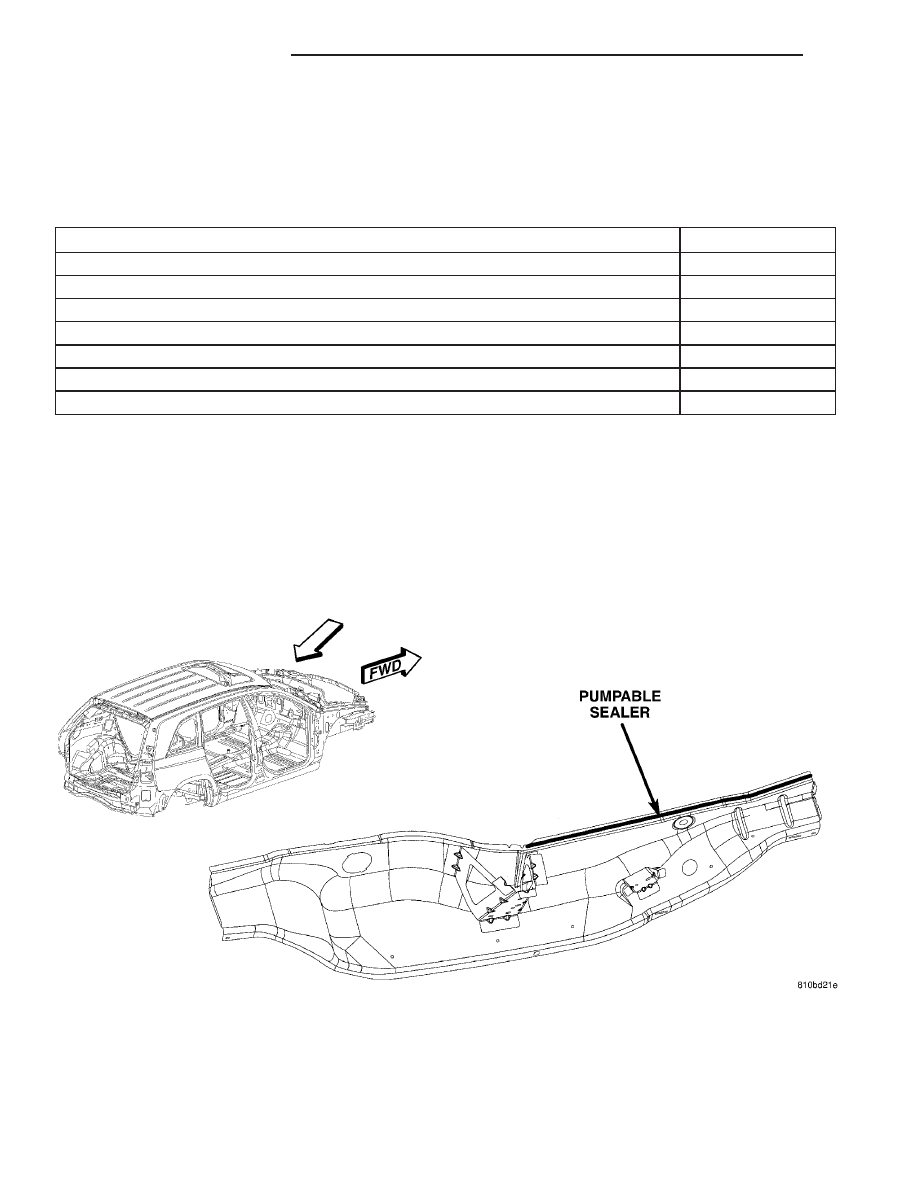

SEALER LOCATIONS

SPECIFICATIONS - BODY SEALING LOCATIONS

INDEX

DESCRIPTION

FIGURE

DASH PANEL (1 OF 4)

8

DASH PANEL (2 OF 4)

9

DASH PANEL (3 OF 4)

10

DASH PANEL (4 OF 4)

11

ENGINE BOX

12

INNER REAR QUARTER PANEL (1 OF 2)

13

INNER REAR QUARTER PANEL (2 OF 2)

14

Fig. 8 DASH PANEL (1 OF 4)

23 - 188

BODY STRUCTURE

CS

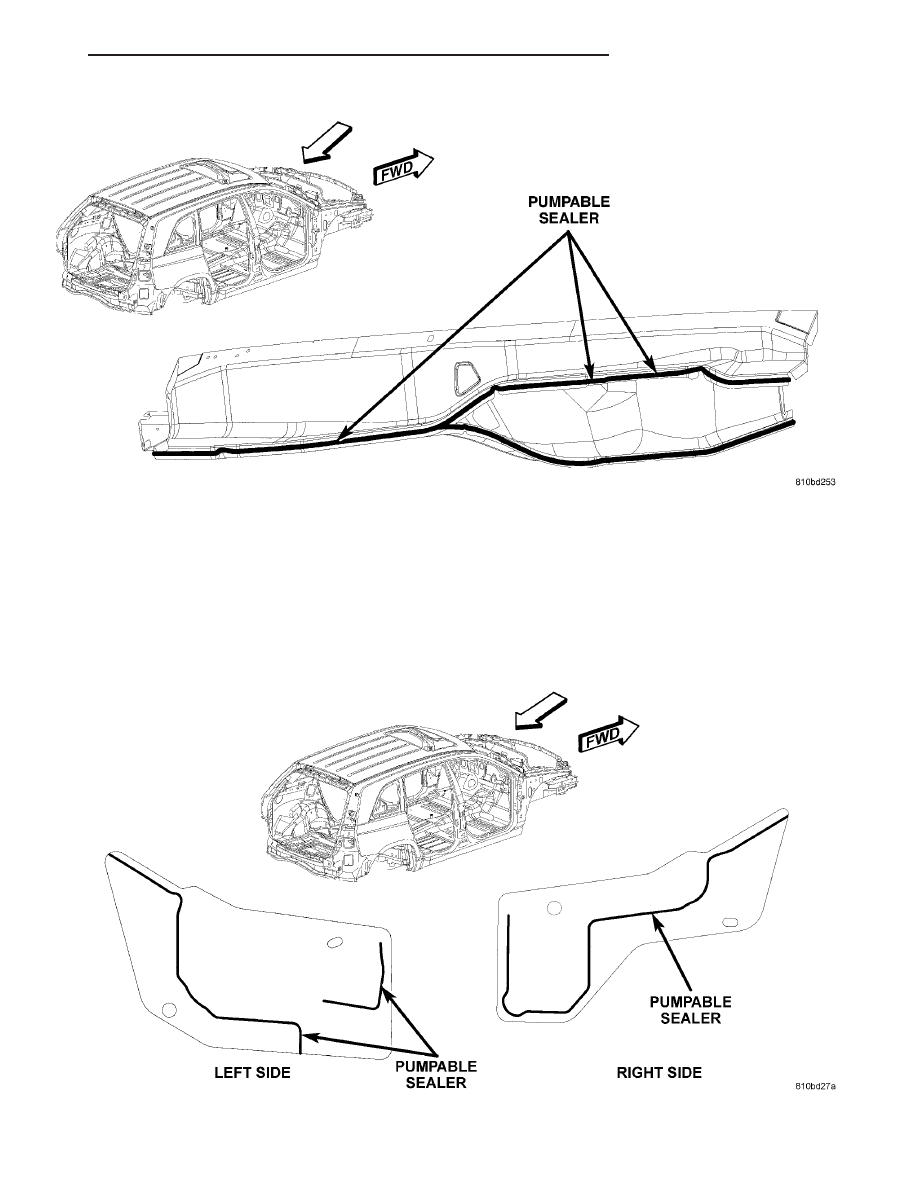

Fig. 9 DASH PANEL (2 OF 4)

Fig. 10 DASH PANEL (3 OF 4)

CS

BODY STRUCTURE

23 - 189

SEALER LOCATIONS (Continued)

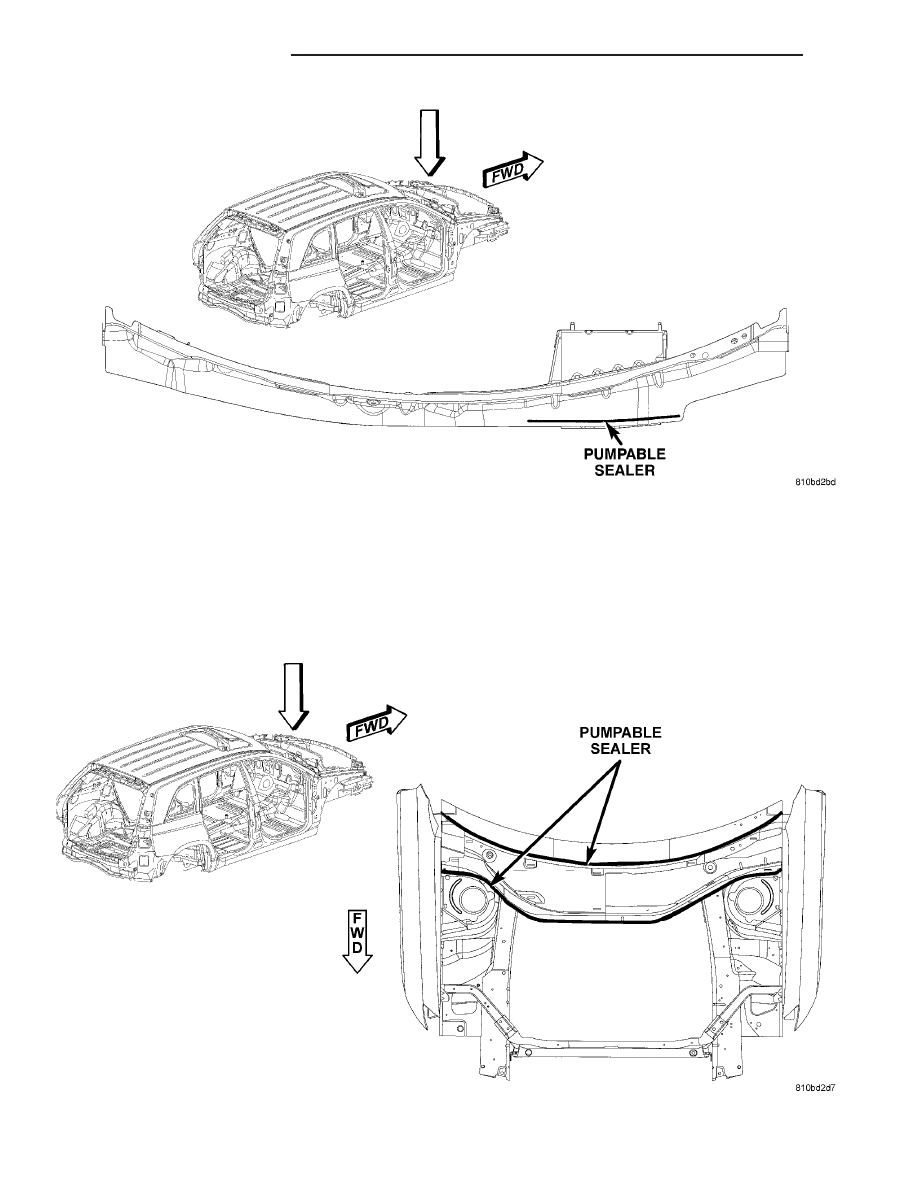

Fig. 11 DASH PANEL (4 OF 4)

Fig. 12 ENGINE BOX

23 - 190

BODY STRUCTURE

CS

SEALER LOCATIONS (Continued)
