COWL SIDE TRIM PANEL

REMOVAL

(1) Remove instrument panel side cover.
(2) Remove front door sill scuff plate. (Refer to 23 -

BODY/INTERIOR/FRONT DOOR SCUFF PLATE -
REMOVAL).

(3) Remove A-pillar cowl side trim panel from

vehicle by disengaging hidden clips (Fig. 8).

INSTALLATION

(1) Place a-pillar cowl side trim panel in position

(Fig. 8).

(2) Press on A-pillar trim to engage locking clips.
(3) Install front door sill scuff plate. (Refer to 23 -

BODY/INTERIOR/FRONT DOOR SCUFF PLATE -
INSTALLATION).

C-PILLAR UPPER TRIM PANEL

REMOVAL

(1) Open rear door and liftgate.
(2) Fold door first row and second row seats to

access upper trim panel

(3) Remove rear header trim. (Refer to 23 - BODY/

INTERIOR/REAR HEADER TRIM - REMOVAL).

(4) Remove D-pillar trim panel. (Refer to 23 -

BODY/INTERIOR/D-PILLAR TRIM - REMOVAL).

(5) Remove lower D-pillar seat belt anchor. (Refer

to 8 - ELECTRICAL/RESTRAINTS/SEAT BELT &
RETRACTOR - REMOVAL).

(6) Remove quarter trim bolster to access screws

attaching C-pillar upper trim panel (Fig. 9).

(7) Using a trim stick C-4755 or equivalent, disen-

gage the locking tabs and remove C-pillar upper trim
panel

(8) Remove trim panel from vehicle.

INSTALLATION

(1) Place trim panel into position.
(2) Align locator pins and press on C-pillar upper

trim panel to engage the locking tabs (Fig. 9).

(3) Install screws attaching C-pillar upper trim

panel to body side.

(4) Place quarter trim bolster into position and

press on bolster to engage the locating tabs.

(5) Install lower D-pillar seat belt anchor. (Refer to

8

-

ELECTRICAL/RESTRAINTS/SEAT

BELT

&

RETRACTOR - INSTALLATION).

(6) Install D-pillar trim panel. (Refer to 23 -

BODY/INTERIOR/D-PILLAR TRIM - INSTALLA-
TION).

(7) Install rear header trim. (Refer to 23 - BODY/

INTERIOR/REAR HEADER TRIM - INSTALLA-
TION).

(8) Close rear door and liftgate.

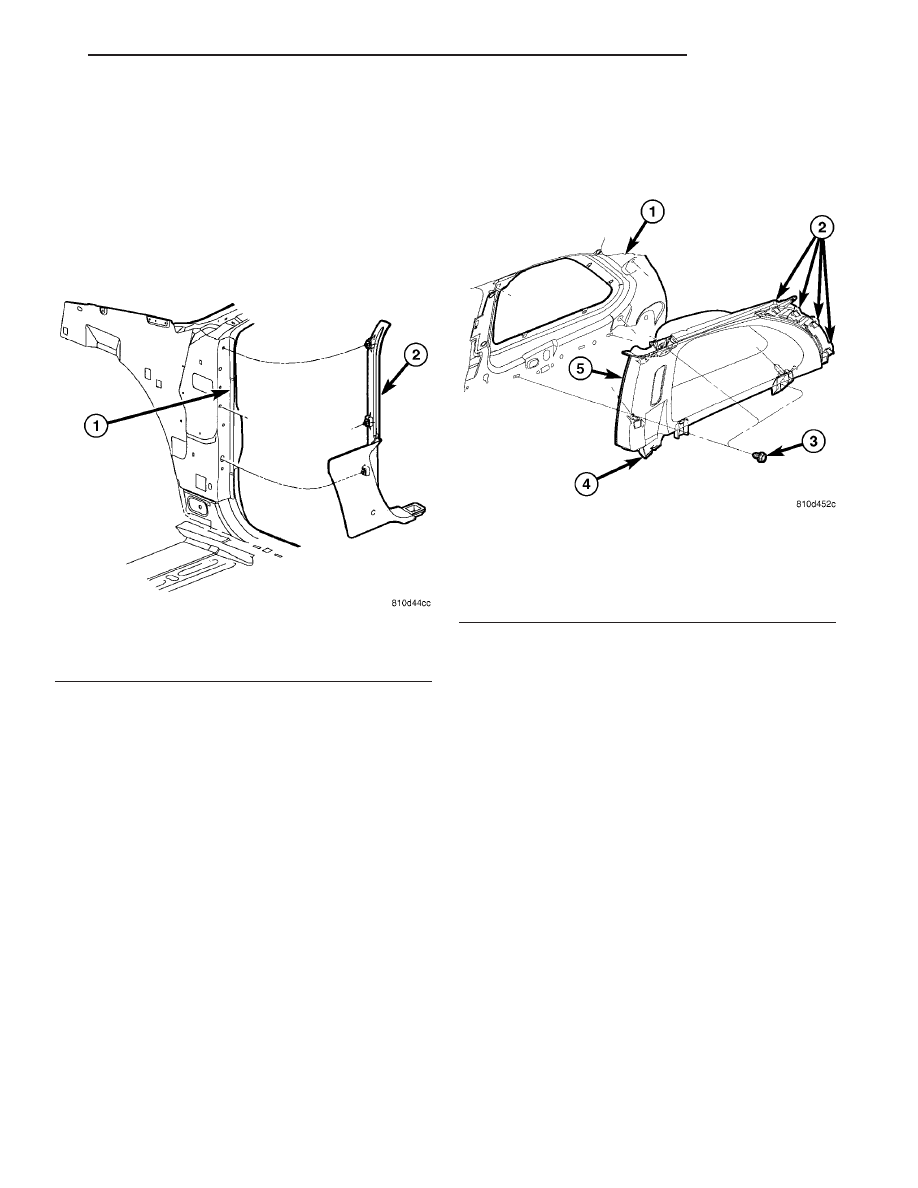

Fig. 8 COWL SIDE TRIM PANEL

1 - A-PILLAR
2 - COWL SIDE TRIM PANEL

Fig. 9 C-PILLAR UPPER TRIM PANEL

1 - BODY SIDE
2 - LOCATING PINS
3 - ATTACHING SCREW
4 - ROUTE SEAT BELT THROUGH OPENING
5 - C-PILLAR UPPER TRIM PANEL

CS

INTERIOR

23 - 91

D-PILLAR TRIM

REMOVAL

(1) Remove rear header trim cover. (Refer to 23 -

BODY/INTERIOR/REAR

HEADER

TRIM

-

REMOVAL).

(2) Remove liftgate sill scuff plate. (Refer to 23 -

BODY/INTERIOR/LIFTGATE SILL SCUFF PLATE -
REMOVAL).

(3) Remove bolt attaching second row seat belt

lower anchor to quarter trim panel (Refer to 8 -
ELECTRICAL/RESTRAINTS/SEAT

BELT

&

RETRACTOR - REMOVAL).

(4) Remove upper trim panel from liftgate, if

equipped with power liftgate (Fig. 10). (Refer to 23 -
BODY/LIFTGATE/TRIM PANEL - REMOVAL).

(5) Disconnect power liftgate link from ball head

bracket, if equipped.

(6) Remove two screw attaching upper D-pillar

(Fig. 11).

(7) Disengage locking tabs attaching trim to D-pil-

lar.

(8) Remove D-pillar trim panel from D-pillar.
(9) Pass seat belt through slot in D-pillar trim

panel.

(10) Remove D-pillar trim from vehicle.
(11) Remove attaching screw from D-pillar rein-

forcement molding and remove, if necessary (Fig. 12).

INSTALLATION

(1) Install D-pillar reinforcement molding attach-

ing screw to body side, if necessary (Fig. 12).

(2) Place D-pillar trim into position (Fig. 11).

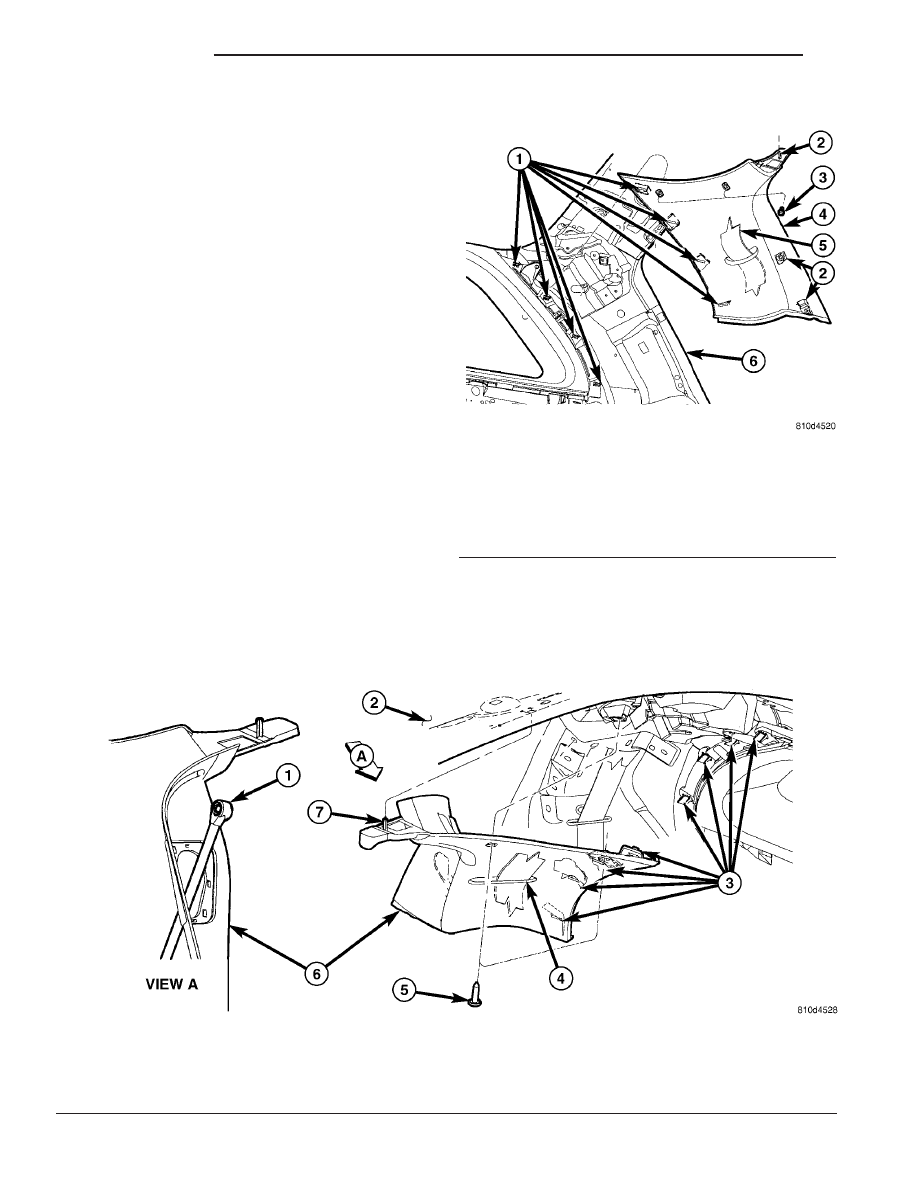

Fig. 10 D-PILLAR LEFT TRIM PANEL WITH POWER LIFTGATE

1 - POWER LIFTGATE LINK
2 - BODY SIDE
3 - LOCATOR PINS
4 - SEAT BELT

5 - ATTACHING SCREWS
6 - D-PILLAR UPPER TRIM MOLDING
7 - 4-WAY LOCATOR PIN

Fig. 11 D-PILLAR UPPER TRIM MOLDING

1 - LOCATING PINS
2 - 4-WAY LOCATING PIN
3 - ATTACHING SCREWS
4 - D-PILLAR UPPER TRIM PANEL
5 - SEAT BELT SLOT IN MOLDING
6 - D-PILLAR

23 - 92

INTERIOR

CS

(3) Pass seat belt through slot in D-pillar trim

panel.

(4) Press on D-pillar trim to engage locking tabs.
(5) Install two screw attaching upper D-pillar.
(6) Connect power liftgate link from ball head

bracket, if equipped.

(7) Install upper trim panel on liftgate, if equipped

with power liftgate (Fig. 10). (Refer to 23 - BODY/IN-
TERIOR/INTERIOR TRIM PANELS - INSTALLA-
TION).

(8) Install bolt attaching second row seat belt

lower anchor to quarter trim panel (Refer to 8 -
ELECTRICAL/RESTRAINTS/SEAT

BELT

&

RETRACTOR - INSTALLATION).

(9) Install liftgate sill scuff plate. (Refer to 23 -

BODY/INTERIOR/LIFTGATE

SCUFF

PLATE

-

INSTALLATION).

(10) Install rear header trim cover. (Refer to 23 -

BODY/INTERIOR/REAR HEADER TRIM - INSTAL-
LATION).

FRONT FLOOR CONSOLE

REMOVAL

(1) Remove shift bezel. (Refer to 23 - BODY/INTE-

RIOR/SHIFT BEZEL - REMOVAL).

(2) Remove transmission range indicator surround

bezel (Fig. 13).

(3) Remove two screws attaching front floor con-

sole to the lower instrument panel (Fig. 14).

(4) Open cup holder and remove two attaching

screws to bottom of cup holder.

(5) Open bin and remove two attaching screws to

bottom of bin.

(6) Remove front floor console sidewall attaching

screws, three per side.

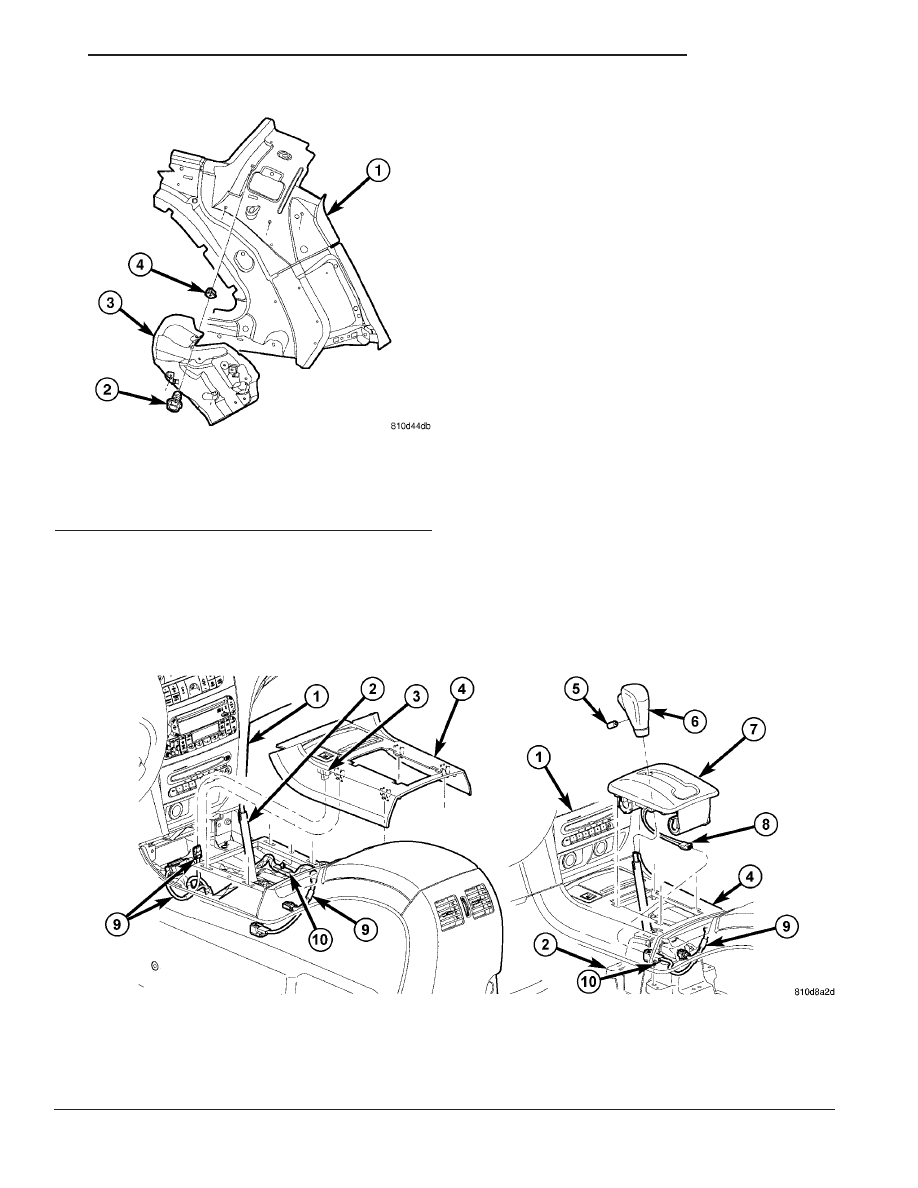

Fig. 13 TRANSMISSION RANGE INDICATOR SURROUND BEZEL

1 - INSTRUMENT PANEL
2 - AUTOSTICK SHIFTER ASSEMBLY
3 - TRACTION CONTROL SWITCH
4 - TRANSMISSION RANGE INDICTOR SURROUND BEZEL
5 - KNOB SET SCREW

6 - SHIFTER KNOB
7 - FLOOR SHIFT BEZEL
8 - WIRE CONNECTOR
9 - INSTRUMENT PANEL WIRING HARNESS
10 - INSTRUMENT PANEL WIRING CLIP

Fig. 12 D-PILLAR REINFORCEMENT MOLDING

1 - D-PILLAR
2 - ATTACHING SCREW
3 - D-PILLAR REINFORCEMENT
4 - PLASTIC NUT

CS

INTERIOR

23 - 93

D-PILLAR TRIM (Continued)

(7) Raise front floor console and disconnect wiring

harness.

(8) Remove front floor console from vehicle.

INSTALLATION

(1) Place front floor console into position (Fig. 14).
(2) Raise front floor console and connect wiring

harness.

(3) Install front floor console sidewall attaching

screws, three per side.

(4) Install two attaching screws to bottom of bin.
(5) Install two attaching screws to bottom of cup

holder.

(6) Install two screws attaching front floor console

to the lower instrument panel.

(7) Install transmission range indicator surround

bezel (Fig. 13).

(8) Install shift bezel. (Refer to 23 - BODY/INTE-

RIOR/SHIFT BEZEL - INSTALLATION).

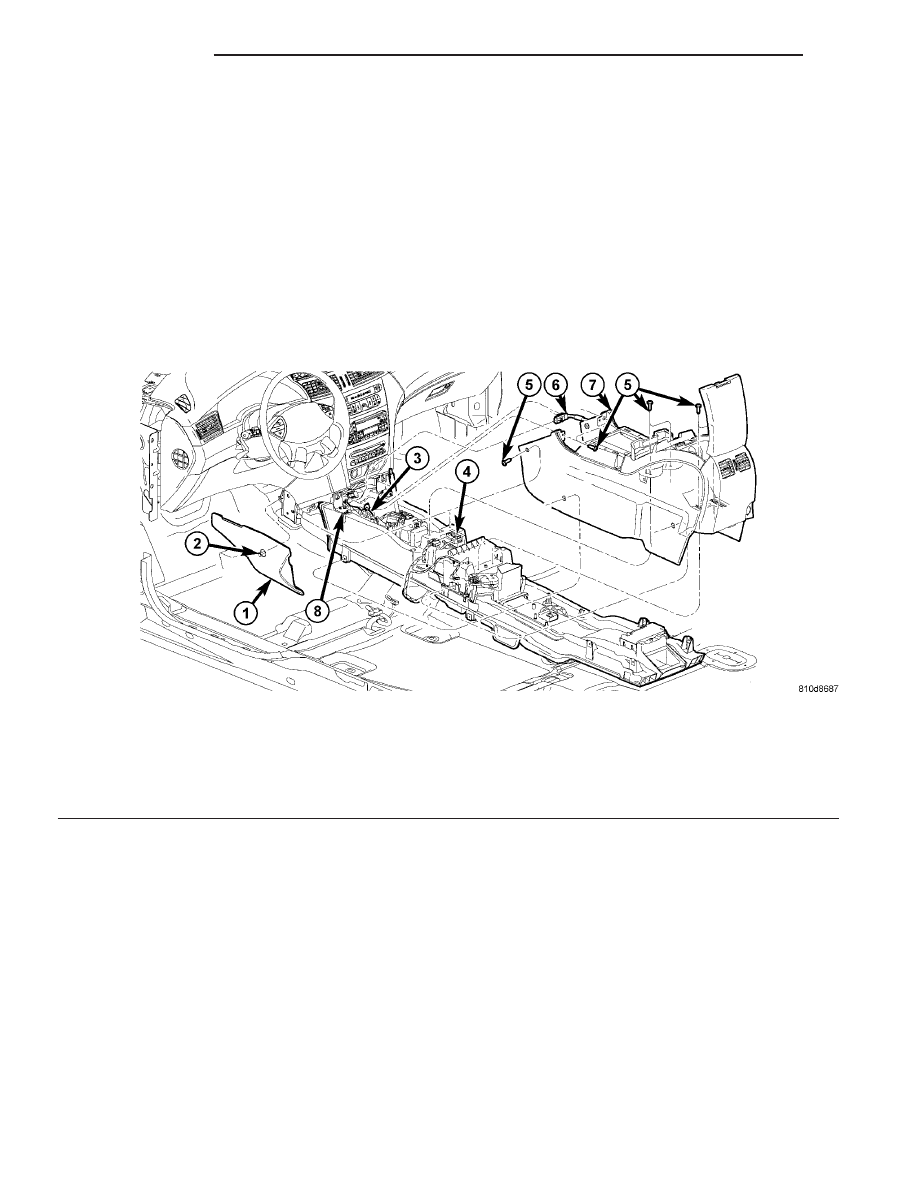

Fig. 14 FRONT FLOOR CONSOLE

1 - FORWARD CONSOLE CLOSEOUT PANEL
2 - CLOSEOUT PANEL PUSH PIN RETAINER
3 - INSTRUMENT PANEL WIRING
4 - FLOOR CONSOLE BASE
5 - FRONT FLOOR CONSOLE ATTACHING SCREWS TO LOWER
INSTRUMENT PANE AND BASE

6 - FRONT FLOOR CONSOLE WIRING CONNECTOR
7 - FRONT FLOOR CONSOLE
8 - ATTACHING L-BRACKETS

23 - 94

INTERIOR

CS

FRONT FLOOR CONSOLE (Continued)
