ADJUSTMENTS

ADJUSTMENT

(1) Locate access hole and remove the mylar tape

covering it. (Fig. 25)

(2) Insert a 5/32 inch hex-wrench through hole and

into adjustment screw. Loosen screw.

(3) Operate outside handle several times to release

any restriction because of misalignment.

(4) Tighten adjustment screw to 3 N·m (30 in.

lbs.).

(5) Test handle for proper operation.

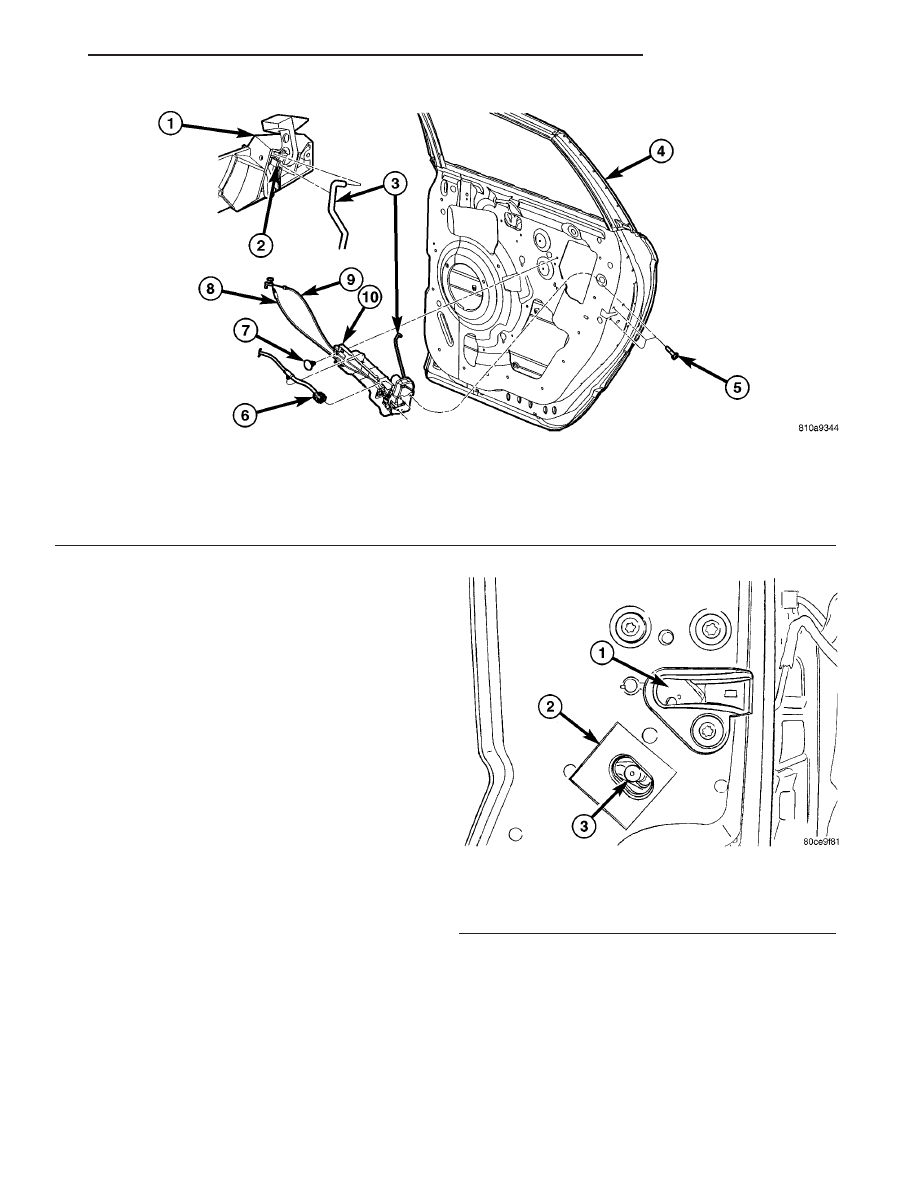

Fig. 24 REAR DOOR LATCH ASSEMBLY

1 - OUTSIDE HANDLE BRACKET ASSEMBLY
2 - LINKAGE ATTACHING CLIP
3 - LATCH TO OUTSIDE HANDLE
4 - DOOR ASSEMBLY
5 - LATCH ATTACHING SCREW(S)

6 - DOOR WIRING HARNESS
7 - LATCH COVER TO INNER PANEL RETAINER
8 - REMOTE LOCK ACTUATOR CABLE
9 - RELEASE HANDLE ACTUATOR CABLE
10 - POWER LOCK LATCH ASSEMBLY

Fig. 25 LATCH ADJUSTMENT SCREW

1 - DOOR LATCH
2 - MYLAR TAPE
3 - ADJUSTMENT SCREW

CS

DOORS - REAR

23 - 43

LATCH (Continued)

LATCH STRIKER

REMOVAL

(1) Mark outline of door striker on C-pillar to aid

in installation.

(2) Remove screws attaching door latch striker to

C-pillar (Fig. 26).

(3) Remove door latch striker from vehicle.
(4) Retrieve any shims found between latch striker

and C-pillar.

INSTALLATION

(1) Position latch striker and any shims retrieved

on vehicle (Fig. 26).

(2) Loosely install screws attaching latch striker to

C-pillar.

(3) Align latch striker to outline on C-pillar made

previously.

(4) Tighten fasteners to 26 N·m (19 ft. lbs.) torque.
(5) Verify door fit and operation. Adjust latch

striker as necessary.

ADJUSTMENTS

ADJUSTMENT

(1) Using a grease pencil or equivalent, mark the

position of the striker to aid in adjustment.

(2) Loosen the striker bolts.
(3) Change the striker position to adjust the rear

gap and flush measurement. (Refer to 23 - BODY/
BODY STRUCTURE/GAP AND FLUSH - SPECIFI-
CATIONS)

(4) Tighten fasteners to 26 N·m (19 ft. lbs.) torque.

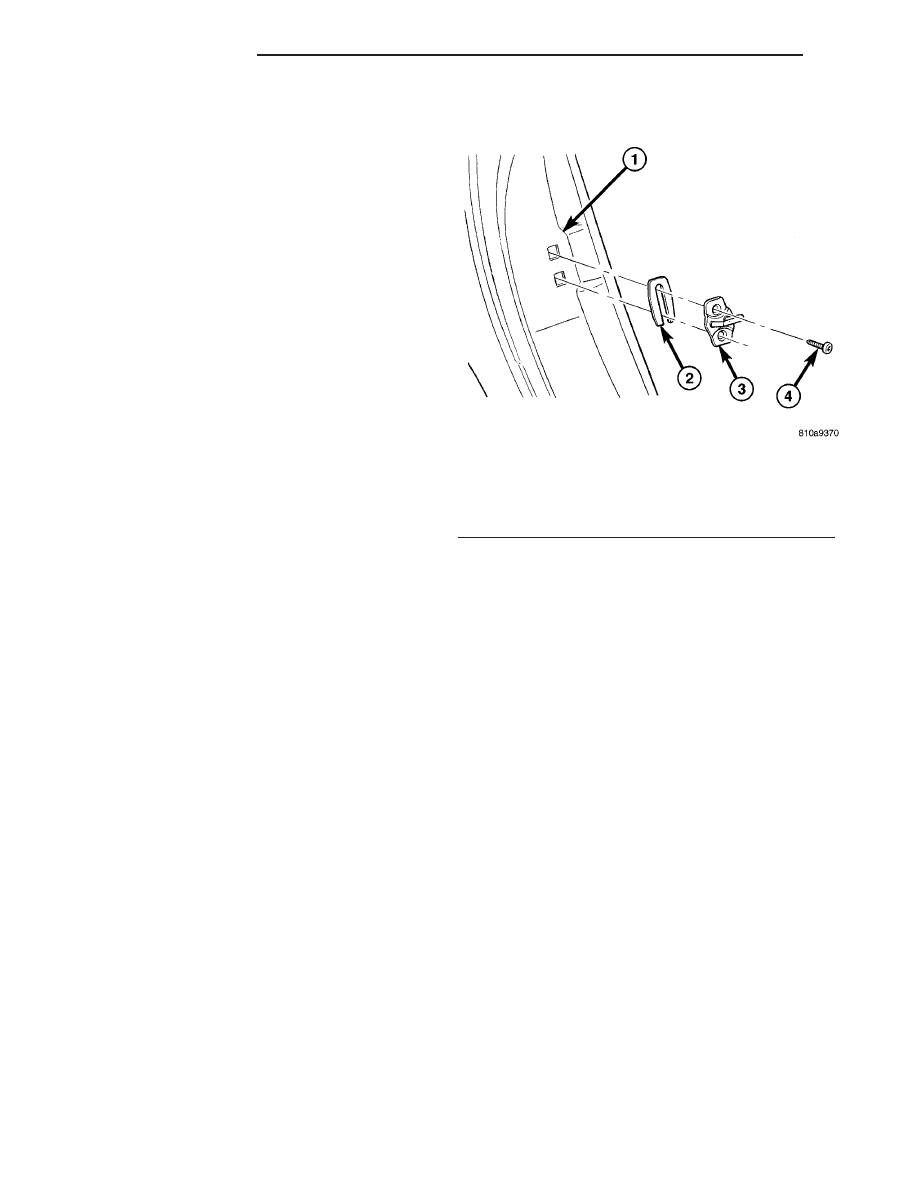

Fig. 26 DOOR LATCH STRIKER

1 - C-PILLAR
2 - DOOR LATCH STRIKER SPACER
3 - DOOR LATCH STRIKER
4 - ATTACHING SCREW(S)

23 - 44

DOORS - REAR

CS

TRIM PANEL

DESCRIPTION

REMOVAL

(1) Release door latch and open door.
(2) Lower door glass.
(3) Open remote handle trim plug and remove

screw from inside arm rest pull cup (Fig. 27).

(4) Open remote handle trim plug and remove

screw from behind inside remote handle (Fig. 28).

(5) Disengage push-in fasteners attaching trim to

door panel around perimeter of trim panel (Fig. 29).

(6) Tilt trim panel outward to clear locator pins on

backside of trim panel.

(7) Disconnect trim panel from retainer channel in

inner belt weatherstrip at top of door by lifting while
gently jiggling.

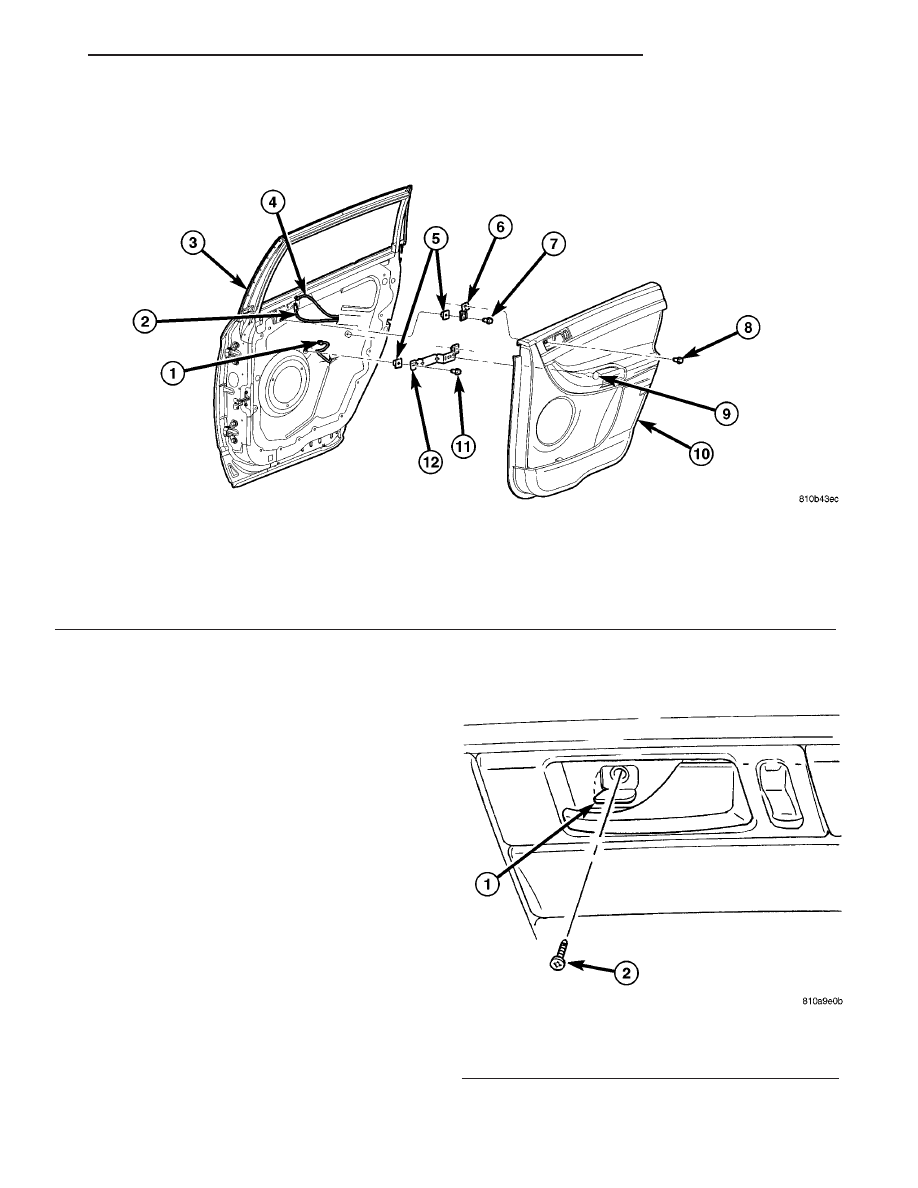

Fig. 27 REMOVE REAR DOOR TRIM PANEL

1 - DOOR WIRE HARNESS
2 - REMOTE LOCK REAR ACTUATOR CABLE
3 - REAR DOOR
4 - RELEASE HANDLE ACTUATOR CABLE
5 - PLASTIC NUT
6 - DOOR INSIDE REMOTE HANDLE BRACKET

7 - REMOTE HANDLE BRACKET TO DOOR SCREW
8 - REMOTE HANDLE BRACKET TO DOOR SCREW
9 - FASTENER CLIP
10 - DOOR TRIM PANEL
11 - PULL HANDLE TO BRACKET SCREW
12 - DOOR PULL CUP BRACKET

Fig. 28 REMOTE HANDLE ATTACHING SCREW

1 - REMOTE HANDLE TRIM PLUG
2 - REMOTE HANDLE ATTACHING SCREW

CS

DOORS - REAR

23 - 45

(8) Move trim panel away from door and disengage

actuator cables attaching inside remote handle (Fig.
30) and (Fig. 31).

(9) Disconnect wire connectors to switches.

CAUTION: Do not allow door trim panel to hang by
the wire connector or wiring.

(10) Disconnect wire connector from power door

lock switch, mirror switch, and power window switch
if so equipped.

(11) Remove trim panel from door.

INSTALLATION

(1) Place trim panel in position.
(2) Connect wire connector to power door lock

switch, mirror switch, and power window switch if so
equipped.

CAUTION: Do not allow door trim panel to hang by
the wire connector or wiring.

(3) Move trim panel away from door and engage

actuator cables attaching inside remote handle (Fig.
30) and (Fig. 31).

(4) Connect trim panel to retainer channel in inner

belt weatherstrip at top of door gently jiggling while
lowering into position.

(5) Tilt trim panel outward to align locator pins

into position on backside of trim panel (Fig. 29).

(6) Applying hand pressure engage push pin fas-

teners attaching trim panel to door around perimeter
of trim panel.

(7) Install screw behind inside remote handle and

close remote handle trim plug (Fig. 28).

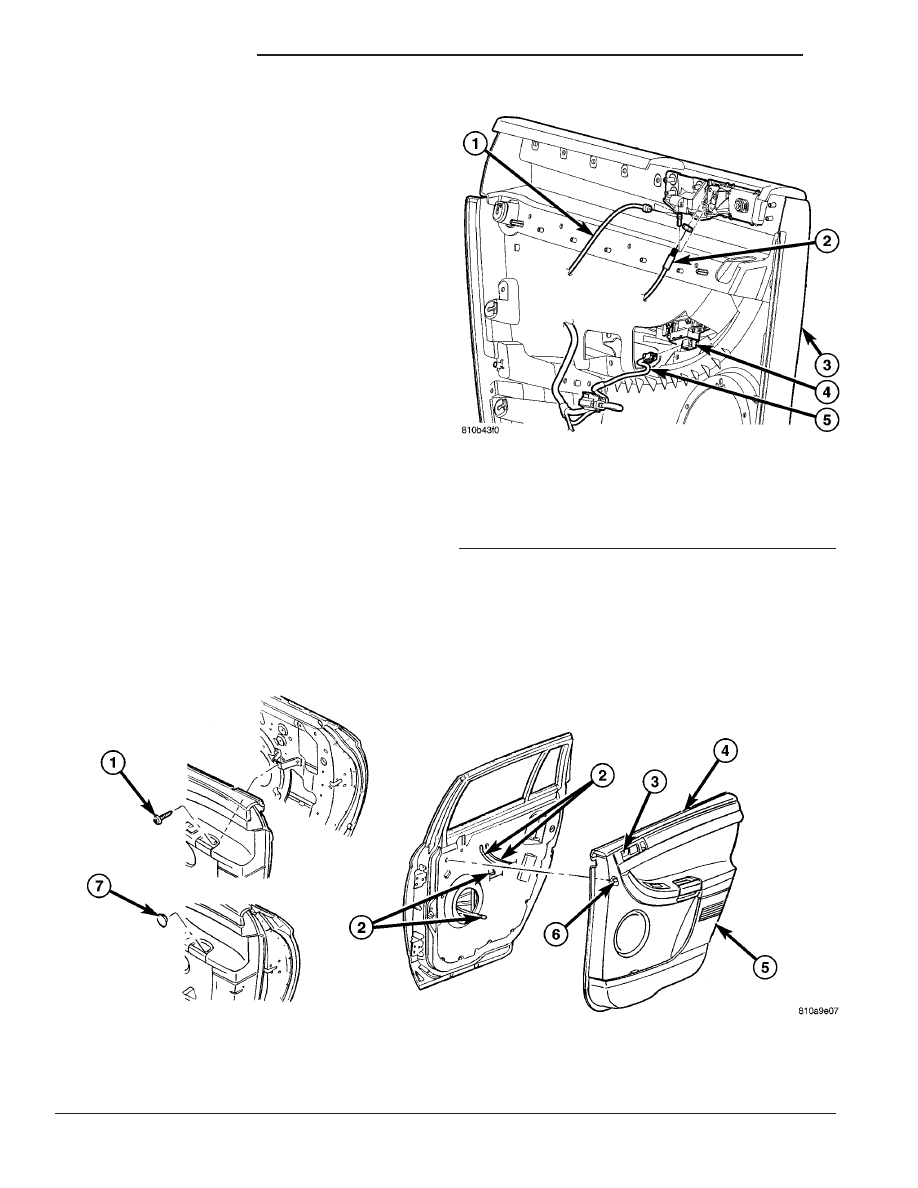

Fig. 29 DOOR TRIM PANEL

1 - ARM REST PULL HANDLE ATTACHING SCREW
2 - ENSURE MECHANICAL, ELECTRICAL AND LOCK CLIP ARE
THROUGH INNER PANEL
3 - DOOR TRIM ATTACHING SCREW

4 - TOP EDGE OF DOOR TRIM PANEL
5 - DOOR TRIM PANEL
6 - TRIM PANEL LOCATORS
7 - ARMREST PULL CUP PLUG

Fig. 30 DISCONNECT REAR DOOR TRIM PANEL

1 - RELEASE HANDLE ACTUATOR
2 - REMOTE LOCK ACTUATOR CABLE
3 - DOOR TRIM PANEL
4 - POWER WINDOW SWITCH CONNECTOR
5 - DOOR WIRE HARNESS

23 - 46

DOORS - REAR

CS

TRIM PANEL (Continued)
