(12) Slide intermediate shaft off extension (Fig. 9).

INSTALLATION

(1) Match flats inside intermediate shaft with that

on intermediate shaft extension, then slide interme-
diate shaft onto extension.

(2) Install pinch bolt fastening intermediate shaft

to intermediate shaft extension (Fig. 9). Tighten
pinch bolt to 43 N·m (32 ft. lbs.) torque.

(3) Slide intermediate shaft silencer shell over

intermediate shaft and onto studs on dash panel
while inserting lower mounting stud though cover
and dash panel (Fig. 12).

(4) Install two upper intermediate shaft silencer

shell/cover mounting nuts (Fig. 12). Tighten nuts to
2.8 N·m (25 in. lbs.) torque.

(5) Raise and support vehicle. (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE)

(6) Install lower silencer shell/cover mounting nut

(Fig. 12). Tighten nuts to 2.8 N·m (25 in. lbs.) torque.

(7) Ensure

intermediate

shaft

cover

shield

is

extended down over top of gear housing closing off
shaft area.

(8) Lower vehicle.
(9) Connect steering column coupling to intermedi-

ate shaft (Fig. 8). To do so:

(a) Match intermediate shaft to coupling pinch

loop.

(b) Install coupling pinch bolt. Tighten to 28

N·m (21 ft. lbs.) torque.

(c) Install hair pin at end of pinch bolt.

(10) Remove steering wheel holder.
(11) Connect battery negative (-) cable to battery

post.

(12) Road test vehicle to ensure proper operation

of steering.

INTERMEDIATE SHAFT -
EXTENSION

REMOVAL

(1) Access and remove intermediate shaft. (Refer

to

19

-

STEERING/COLUMN/INTERMEDIATE

SHAFT - REMOVAL)

(2) Remove intermediate shaft cover from dash

panel (Fig. 12).

(3) Raise and support vehicle. (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE)

(4) Remove roll pin fastening intermediate shaft

extension to power steering gear shaft as follows
(Fig. 10):

(a) Insert Remover, Special Tool 6831A, through

roll pin fastening intermediate shaft extension to
power steering gear.

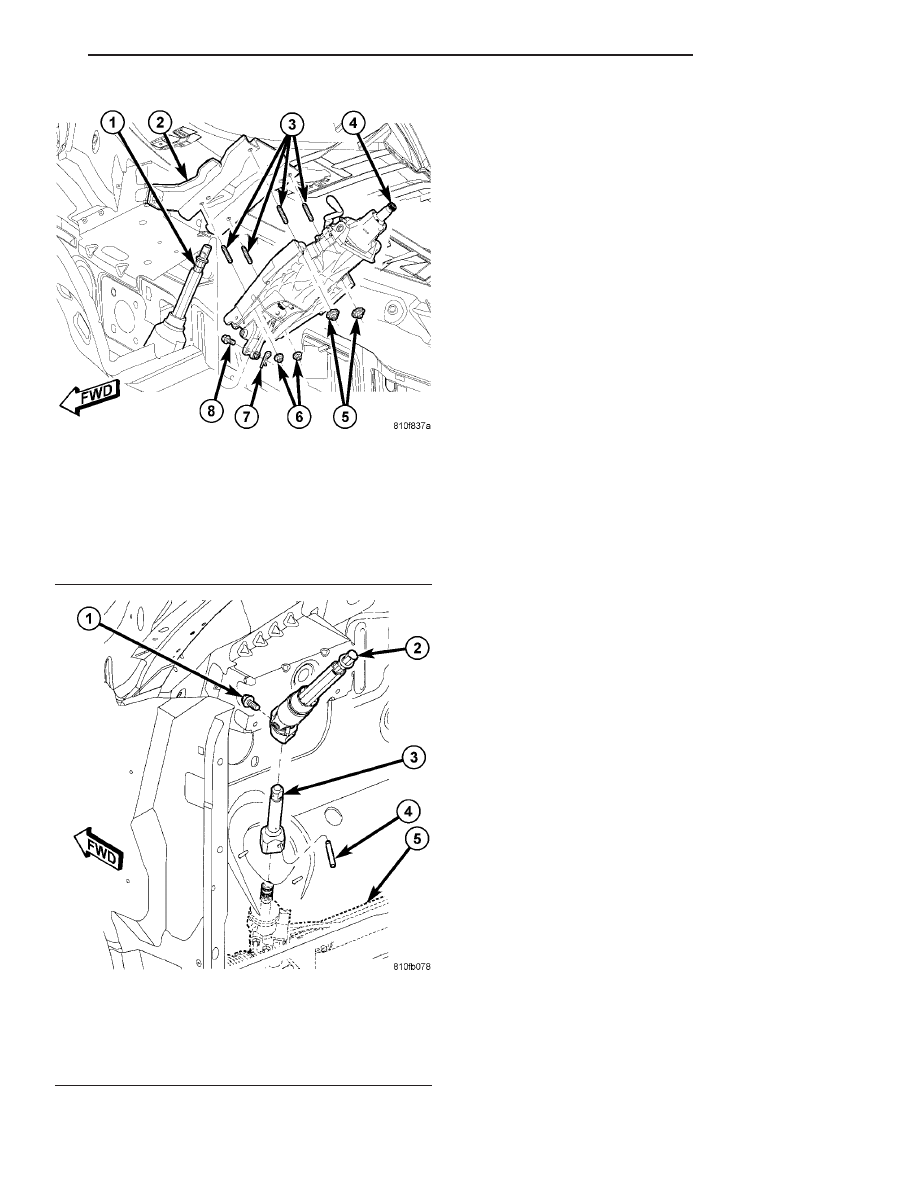

Fig. 8 Steering Column

1 - INTERMEDIATE SHAFT
2 - COLUMN MOUNTING BRACKET
3 - COLUMN MOUNING STUDS
4 - STEERING COLUMN
5 - UPPER MOUNTING NUTS
6 - LOWER MOUNTING NUTS
7 - HAIR PIN
8 - COUPLING PINCH BOLT

Fig. 9 Intermediate Shaft And Extension

1 - PINCH BOLT
2 - INTERMEDIATE SHAFT
3 - INTERMEDIATE SHAFT EXTENSION
4 - ROLL PIN
5 - POWER STEERING GEAR

CS

COLUMN

19 - 15

INTERMEDIATE SHAFT (Continued)

(b) Thread knurled nut all way onto end of

Remover.

(c) While holding Remove head stationary, turn

hex nut pulling roll pin from shafts.

(d) Remove roll pin from tool.

(5) Slide intermediate shaft extension off steering

gear shaft (Fig. 9).

INSTALLATION

(1) Match splines inside intermediate shaft exten-

sion with that on steering gear shaft, then slide
extension onto shaft (Fig. 9).

(2) Install roll pin fastening intermediate shaft

extension to power steering gear shaft as follows
(Fig. 11):

(a) Insert Installer, Special Tool 6831A, exten-

sion and steering gear shaft.

(b) Slide roll pin onto Remover shaft.
(c) Thread knurled nut all way onto end of

Installer.

(d) While holding Installer head stationary, turn

hex nut pulling roll pin into shafts. Stop installing
roll pin once it is centered intermediate shaft
extension.

(e) Remove tool.

(3) Slide shaft cover shield down over top of steer-

ing gear housing closing off shaft area.

(4) Lower vehicle.
(5) Place intermediate shaft cover over intermedi-

ate shaft and extension onto mounting studs on dash
panel (Fig. 12).

(6) Install intermediate shaft and all components

necessary to access it. (Refer to 19 - STEERING/
COLUMN/INTERMEDIATE SHAFT - INSTALLA-
TION)

(7) Road test vehicle to ensure proper operation of

steering.

SEAL - SHAFT SILENCER
SHELL/COVER

REMOVAL

NOTE: Before proceeding, (Refer to 19 - STEERING/
COLUMN - WARNING).

(1) Disconnect battery negative (-) cable from bat-

tery post and isolate.

(2) Place front wheels of vehicle in STRAIGHT-

AHEAD position.

(3) Install steering wheel holder locking steering

wheel in STRAIGHT-AHEAD position (Fig. 7).

(4) Disconnect steering column coupling at inter-

mediate shaft (Fig. 8). To do so:

(a) Remove hair pin at end of coupling pinch

bolt.

(b) Loosen nut and remove pinch bolt.
(c) Remove intermediate shaft from coupling.

(5) Remove two upper intermediate shaft silencer

shell/cover mounting nuts (Fig. 12).

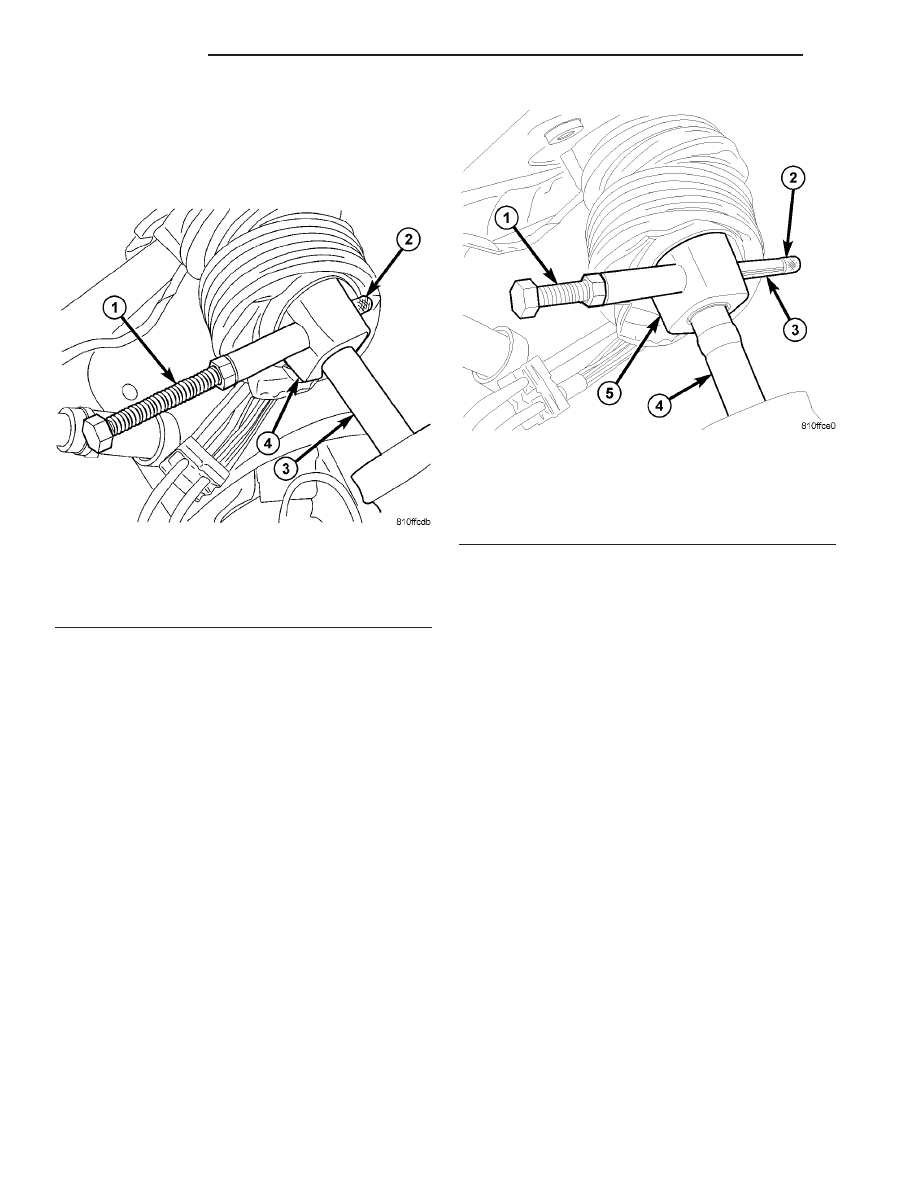

Fig. 10 Roll Pin Removal

1 - REMOVER 6831A
2 - KNURLED NUT
3 - STEERING GEAR SHAFT
4 - INTERMEDIATE SHAFT EXTENSION

Fig. 11 Roll Pin Installation

1 - INSTALLER 6831A
2 - KNURLED NUT
3 - ROLL PIN
4 - STEERING GEAR SHAFT
5 - INTERMEDIATE SHAFT EXTENSION

19 - 16

COLUMN

CS

INTERMEDIATE SHAFT - EXTENSION (Continued)

(6) Raise and support vehicle. (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE)

(7) Remove lower silencer shell/cover mounting nut

(Fig. 12).

(8) Push upward on lower silencer shell/cover

mounting stud loosening silencer shell/cover from
dash.

(9) Lower vehicle.
(10) Lift intermediate shaft silencer shell off dash

panel, working it past adjustable pedals and remove
it from intermediate shaft.

(11) Remove intermediate shaft cover from dash

panel (Fig. 12).

INSTALLATION

(1) Place intermediate shaft cover over intermedi-

ate shaft and extension onto mounting studs on dash
panel (Fig. 12).

(2) Slide intermediate shaft silencer shell over

intermediate shaft and onto studs on dash panel
while inserting lower mounting stud though cover
and dash panel (Fig. 12).

(3) Install two upper intermediate shaft silencer

shell/cover mounting nuts (Fig. 12). Tighten nuts to
2.8 N·m (25 in. lbs.) torque.

(4) Raise and support vehicle. (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE)

(5) Install lower silencer shell/cover mounting nut

(Fig. 12). Tighten nuts to 2.8 N·m (25 in. lbs.) torque.

(6) Ensure

intermediate

shaft

cover

shield

is

extended down over top of gear housing closing off
shaft area.

(7) Lower vehicle.
(8) Connect steering column coupling to intermedi-

ate shaft (Fig. 8). To do so:

(a) Match intermediate shaft to coupling pinch

loop.

(b) Install coupling pinch bolt. Tighten to 28

N·m (21 ft. lbs.) torque.

(c) Install hair pin at end of pinch bolt.

(9) Remove steering wheel holder.
(10) Connect battery negative (-) cable to battery

post.

(11) Road test vehicle to ensure proper operation of

steering.

SHROUD - LOWER

REMOVAL

(1) Remove three screws fastening lower shroud to

upper shroud and column (Fig. 13).

(2) Using hands, gently press inward at seams

between shrouds at points where inner locking tabs
exist, unlocking tabs (Fig. 13).

(3) Remove upper, then lower shroud.

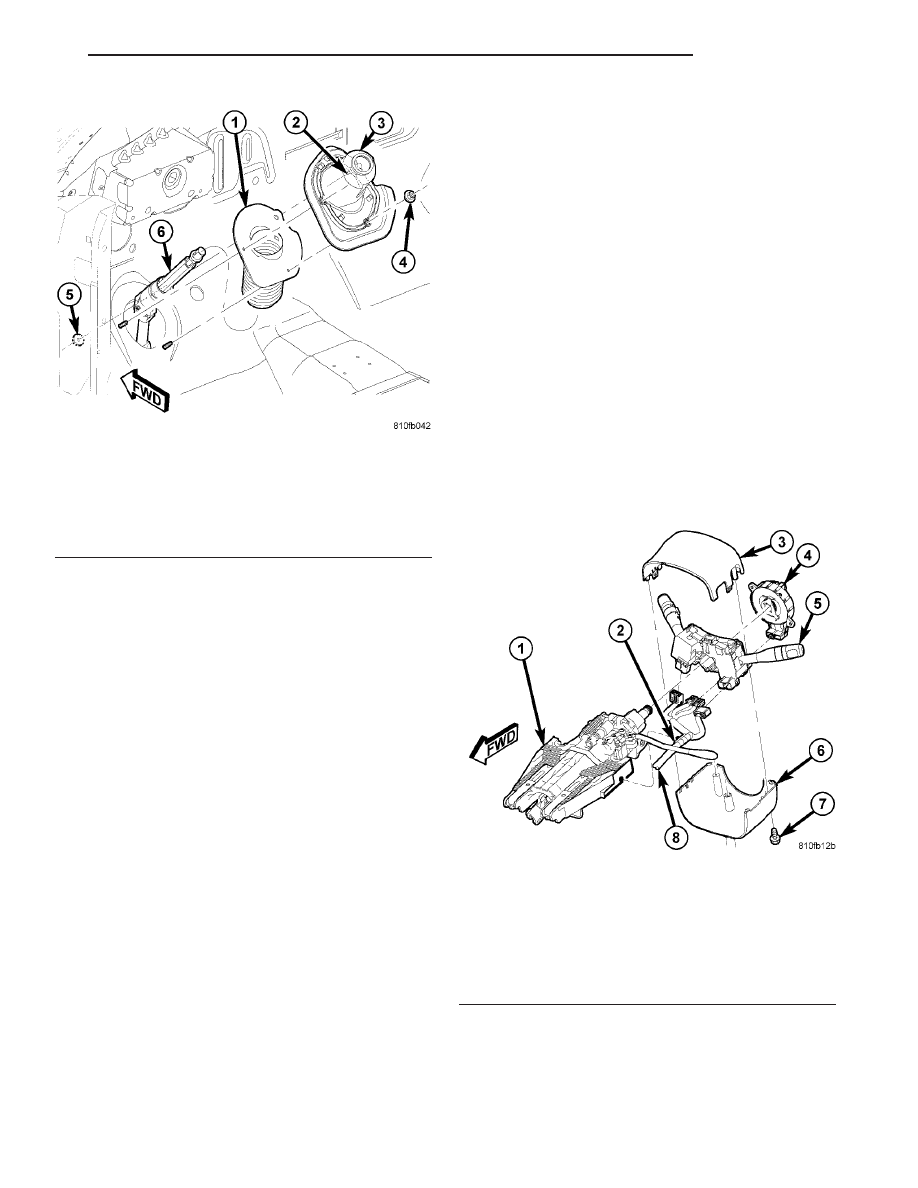

Fig. 12 Intermediate Shaft Cover And Silencer Shell

1 - COVER (SHIELD AND SEAL)
2 - LOWER MOUNTING STUD
3 - SILENCER SHELL
4 - UPPER MOUNTING NUT (2)
5 - LOWER MOUNTING NUT
6 - INTERMEDIATE SHAFT

Fig. 13 Components Mounted To Steering Column

1 - STEERING COLUMN
2 - WIRING HARNESS CLIP
3 - UPPER SHROUD
4 - CLOCKSPRING
5 - SWITCH MODULE
6 - LOWER SHROUD
7 - SHROUD MOUNTING SCREW
8 - WIRING HARNESS

CS

COLUMN

19 - 17

SEAL - SHAFT SILENCER SHELL/COVER (Continued)

INSTALLATION

(1) Place lower and upper shrouds around column

(Fig. 13).

(2) Snap shrouds together at locking tab locations

on both sides.

(3) Install center mounting screw securing lower

shroud to column (Fig. 13). Tighten screw to 2 N·m
(18 in. lbs.) torque.

(4) Install two outer mounting screws securing

lower shroud to upper shroud (Fig. 13). Tighten
screws to 2 N·m (18 in. lbs.) torque.

(5) Inspect shroud mating surfaces for excessive

gaps and adjust as necessary.

SHROUD - UPPER

REMOVAL

(Refer

to

19

-

STEERING/COLUMN/LOWER

SHROUD - REMOVAL)

INSTALLATION

(Refer

to

19

-

STEERING/COLUMN/LOWER

SHROUD - INSTALLATION)

STEERING WHEEL

REMOVAL

NOTE: Before proceeding, (Refer to 19 - STEERING/
COLUMN - WARNING).

(1) Place front wheels of vehicle in STRAIGHT-

AHEAD position.

(2) Disconnect battery negative (-) cable from bat-

tery post and isolate.

WARNING: WHEN AN UNDEPLOYED AIRBAG MOD-
ULE IS TO BE REMOVED FROM THE VEHICLE,
FIRST

DISCONNECT

THE

BATTERY

NEGATIVE

(GROUND) CABLE AND ISOLATE IT. THEN ALLOW
THE SYSTEM CAPACITOR TO DISCHARGE FOR A
MINIMUM OF TWO MINUTES BEFORE BEGINNING
AIRBAG REMOVAL.

(3) Remove driver airbag mounting screws (Fig.

14).

(4) Lift airbag from mount and disconnect two air-

bag squib connectors and horn connector (Fig. 14)
(Fig. 15). Remove driver airbag.

(5) Disconnect speed control wiring connector at

clockspring (center terminal) (Fig. 15).

(6) Remove steering wheel retaining nut (Fig. 16).
(7) Remove damper (Fig. 16).
(8) Remove steering wheel using standard wheel

puller.

(9) Remove speed control switches from steering

wheel. (Refer to 8 - ELECTRICAL/SPEED CON-
TROL/SWITCH - REMOVAL)

(10) Remove remote audio switches from steering

wheel. (Refer to 8 - ELECTRICAL/AUDIO/REMOTE
SWITCHES - REMOVAL)

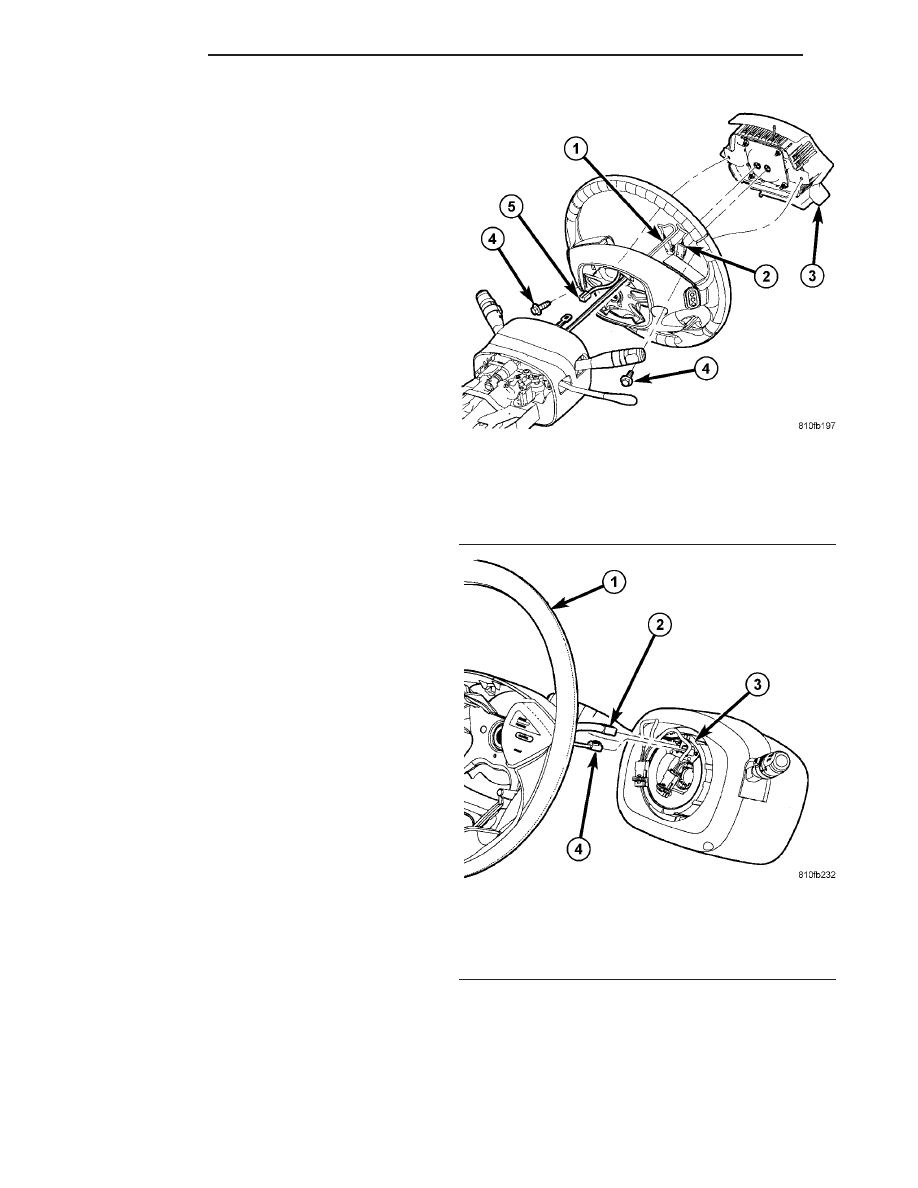

Fig. 14 Airbag Mounting To Steering Wheel

1 - SQUIB CONNECTOR
2 - SQUIB CONNECTOR
3 - DRIVER AIRBAG
4 - AIRBAG MOUNTING SCREW
5 - HORN PIGTAIL (CLOCKSPRING-TO-AIRBAG)

Fig. 15 Speed Control And Horn Wiring Connectors

1 - STEERING WHEEL
2 - SPEED CONTROL WIRING CONNECTOR
3 - CLOCKSPRING
4 - HORN WIRING CONNECTOR

19 - 18

COLUMN

CS
