GROUNDS

GROUND NUMBER

LOCATION

FIG.

G100

Left Front Side of Engine Compartment

5

G101

Lower Left Side Engine

4, 10

G102

Left Front Side on Engine

3, 4, 5

G103

Left Front Side of Engine Compartment

6

G104

Left Front Side of Engine Compartment

6

G200

Right Side Instrument Panel

18, 19

G201

Right Side Instrument Panel

18, 19

G202

Right Side Instrument Panel

18, 19

G203

Right Side Instrument Panel

18, 19

G204

Right Side Instrument Panel

18, 19

G300

Left Center of Body

29, 30

G301

Right Side of Body

33

G302

Left Side of Power Liftgate

47

G303

Left Rear corner of Body

31

G304

Right Rear Corner of Body

34, 38

G305

Left Center of Body

30

G306

Left Front Side Engine

5

Ground-Horn

Steering Column

18, 19, 24

SPLICES

SPLICE NUMBER

LOCATION

FIG.

S100

Left Side of Engine Compartment

3, 9, 11

S102

On Engine near MAP sensor T/O

15

S103

Center Front Side of Engine

10, 11

S104

On Engine near G104 T/O

15

S105

Left Front of Engine Compartment

3, 4, 7, 11

S106

On Engine near EGR Solenoid T/O

15

S107

Left Front of Engine Compartment

6

S108

Left Front of Engine Compartment

3, 4, 5, 11

S109

Left Front of Engine Compartment

3, 4, 10, 11

S110

Left Front of Engine Compartment

3, 4, 5

S111

Left Front of Engine Compartment

3, 4, 7, 10, 11

S112

Right Front of Engine Compartment

8

S113

Left Front of Engine Compartment

7

S114

Left Front of Engine Compartment

3, 4

S115

Front Center Engine

11

S116

Left Front of Engine Compartment

3, 4 5

S117

On Engine Near Knock Sensor T/O

15

S118

On Engine Near Manifold Absolute Pressure Sensor
T/O

15

CS

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 9

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

SPLICE NUMBER

LOCATION

FIG.

S119

On Engine Near Manifold Absolute Pressure Sensor
T/O

15

S120

Left Front of Engine Compartment

6

S176

Between Fuel Injector No.1 T/O and No.3 T/O

13

S177

Near T/O for Engine Coolant Temperature Sensor

15

S178

Between Fuel Injector No.4 T/O and No.6 T/O

N/S

S200

Center I/P

18

S201

Center I/P

18, 19, 20

S204

Center I/P Center of Dash

18, 19, 20

S207

Left I/P Left Side of Dash

18, 19, 24

S211 (DVD/CD Changer)

Center I/P

18, 20

S213

Center I/P

18

S302

Left Center Side of Body

30

S303

Right Rear Body

34

S305

Left Center Side of Body

28

S306 (Middle Row Heated
Seats)

In Rear Center Console

27

S307

Left Side of Engine Compartment

3

S308

Left Kick Panel

28

S312 (Middle Row Heated
Seats)

In Rear Center Console

27

S313

Left Rear Body

30

S314

Left Center Body near Console

29

S315

Left Center Side of Body

30

S320

Right Center Body near Console

29

S322

Middle Center of Body

29

S323

Right Center Side of Body

33

S324

Right Front Door

40

S325

Right Center of Body

33

S326

Right Front Door

40

S327

Left Front Door

40

S328

Right Front Door

40

S329

Left Front Door

40

S330

Right Front Door

40

S333

Left Front Door

40

S334

Right Rear Door

42

S336

Left Rear Door

42

S337

Left Rear Body

31

S338

Center Rear Power Liftgate

47

S339

Right Center Side of Body

29

S340 (Middle Row Heated
Seat)

In Rear Center Console

27

S342

Front Headliner

46

8W - 91 - 10

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

CS

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

SPLICE NUMBER

LOCATION

FIG.

S343

Left Front Headliner

46

S344

Left Front Headliner

46

S345

Front Headliner

46

S346

Left Front Headliner

46

S347

Left Side Body near A-Pillar

28

S348

Right Rear Body

38

S349

Center Instrument Panel

19

S351

Left Rear Body

31

S352

Right Rear Part of Body

34

S353

Left Center Side of Body

29

S354

Left Center Side of Body

28

S355

Below Driver Seat Cushion

43

S356

Below Driver Seat Cushion

43

CS

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 11

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

Fig.

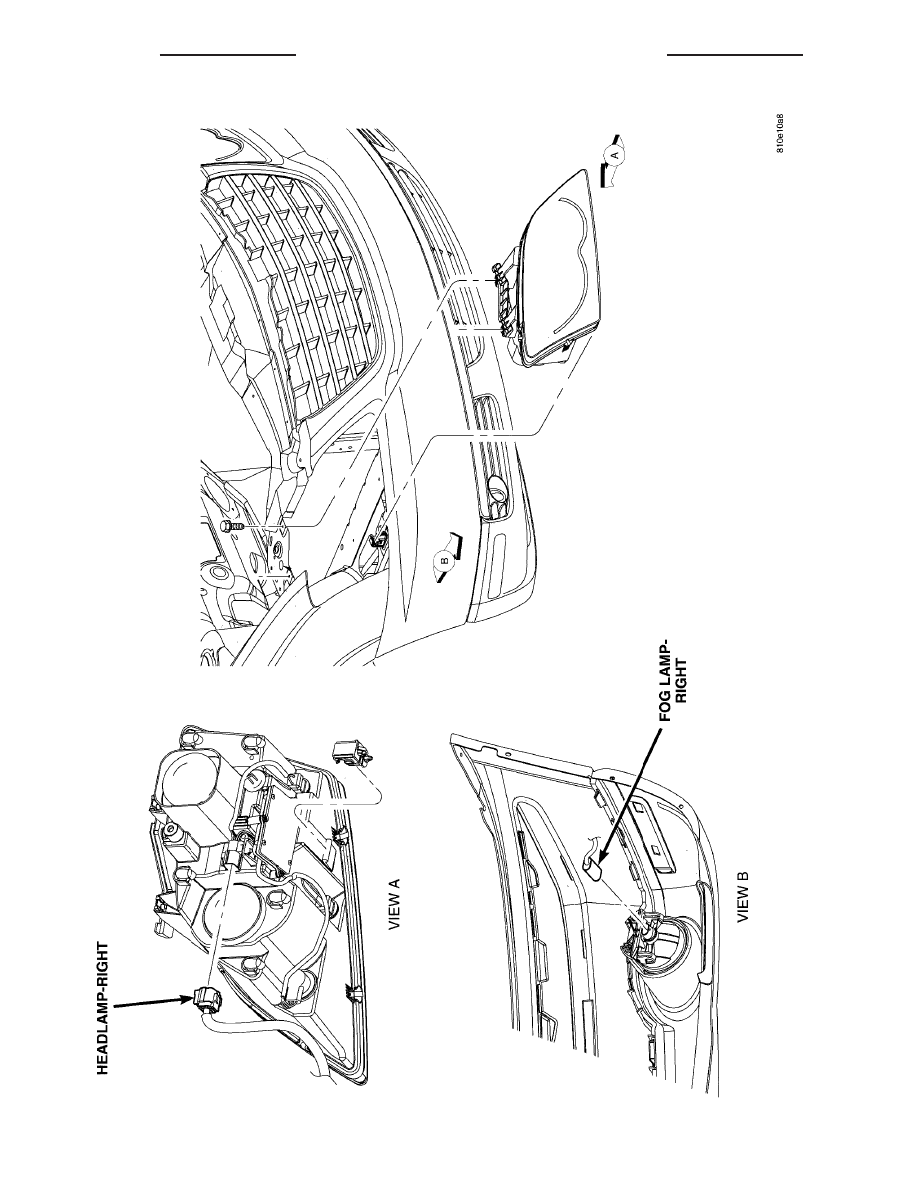

1
