Chrysler Pacifica. Manual - part 623

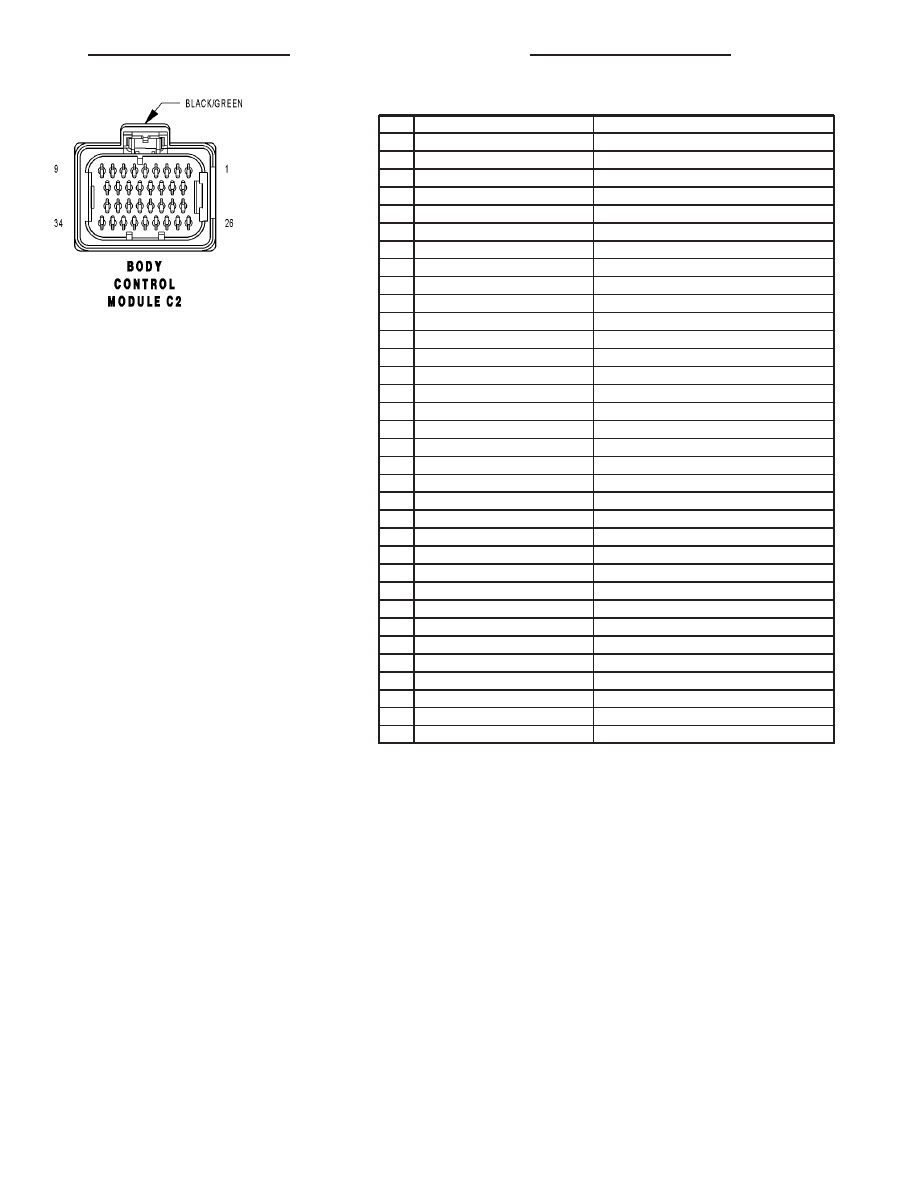

BODY CONTROL MODULE C2 - BLACK/GREEN 34 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18LG/WT

LEFT FRONT TURN SIGNAL LAMP DRIVER

2

L63 18DG/WT

LEFT REAR TURN SIGNAL LAMP DRIVER

3

L60 18WT/TN

RIGHT FRONT TURN SIGNAL LAMP DRIVER

4

L62 18WT/DB

RIGHT REAR TURN SIGNAL LAMP DRIVER

5

F20 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

6

-

-

7

-

-

8

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

9

-

-

10

W13 18BR/WT

REAR WIPER MOTOR CONTROL

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

A114 20GY/RD

FUSED B(+)

19

Z10 18BK/TN

GROUND

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

M22 18YL/OR

COURTESY LAMPS DRIVER

27

-

-

28

-

-

29

-

-

30

P30 20TN/DG

LIFTGATE HANDLE SWITCH SENSE

31

-

-

32

L1 18WT/LG

BACK-UP LAMP DRIVER

33

-

-

34

-

-

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 13

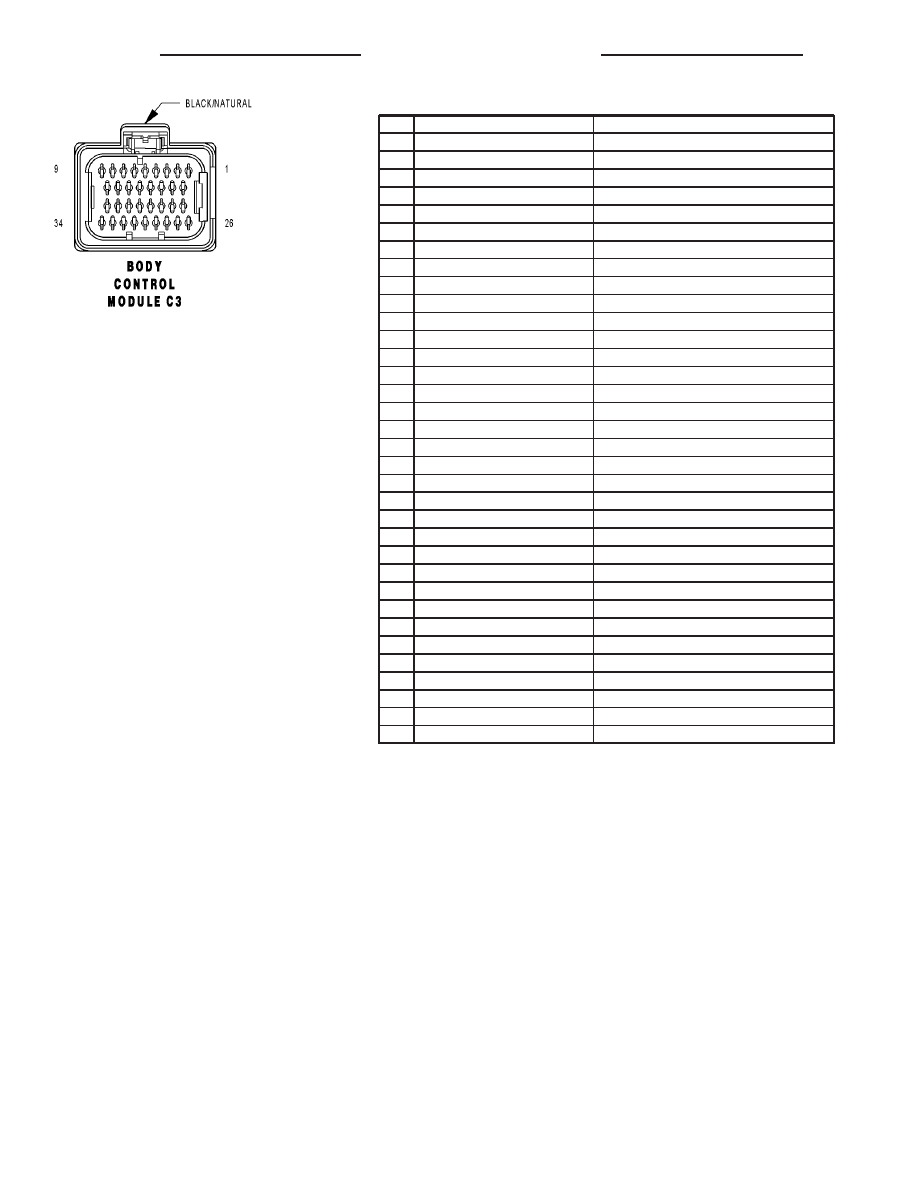

BODY CONTROL MODULE C3 - BLACK/NATURAL 34 WAY

CAV

CIRCUIT

FUNCTION

1

N5 20DB/WT

FUEL LEVEL SENSOR SIGNAL NO. 2

2

D123 20WT/BR

FLASH PROGRAM ENABLE

3

G153 20VT/GY (POWER LIFTGATE)

LIFTGATE MODULE WAKE UP SIGNAL

4

-

-

5

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

6

-

-

7

G25 20VT/TN

LIFTGATE SWITCH MUX

8

M24 18YL/WT

FRONT READING/COURTESY LAMPS DRIVER

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

N4 20DB/YL

FUEL LEVEL SENSOR SIGNAL NO. 1

24

D25 20WT/VT

PCI BUS

25

M11 18YL/VT

LIFTGATE COURTESY LAMP DRIVER

26

-

-

27

W17 20BR/LG

REAR WIPER PARK SWITCH SENSE

28

P31 18TN/YL (BASE)

LIFTGATE RELEASE DRIVER

29

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

30

G10 20VT/LG

DRIVER SEAT BELT SWITCH SENSE

31

-

-

32

-

-

33

-

-

34

M27 18YL/LB

RAIL LAMPS DRIVER

8W - 80 - 14

8W-80 CONNECTOR PIN-OUTS

CS

BODY CONTROL MODULE C4 - BLACK/GRAY 34 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

G150 22VT/BR

INSTRUMENT CLUSTER WAKE UP SIGNAL

6

G69 22VT/WT

VTSS INDICATOR DRIVER

7

-

-

8

-

-

9

L161 20WT/LG

LEFT TURN SIGNAL

10

-

-

11

-

-

12

-

-

13

X920 22GY/OR

RADIO CONTROL MUX RETURN

14

G900 22OR/VT

IGNITION SWITCH SENSE RETURN

15

-

-

16

-

-

17

L160 22WT/TN

RIGHT TURN SIGNAL

18

-

-

19

-

-

20

-

-

21

-

-

22

G902 20VT/OR

MULTI-FUNCTION SWITCH MUX RETURN

23

-

-

24

-

-

25

-

-

26

M28 18YL/TN

GLOVE BOX LAMP DRIVER

27

-

-

28

-

-

29

-

-

30

-

-

31

W35 22BR/LG

FRONT WIPER HIGH/LOW SWITCH SENSE

32

B27 20DG/WT

TRACTION CONTROL SWITCH SENSE

33

L306 20LB/WT

RIGHT TURN SWITCH SENSE

34

-

-

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 15

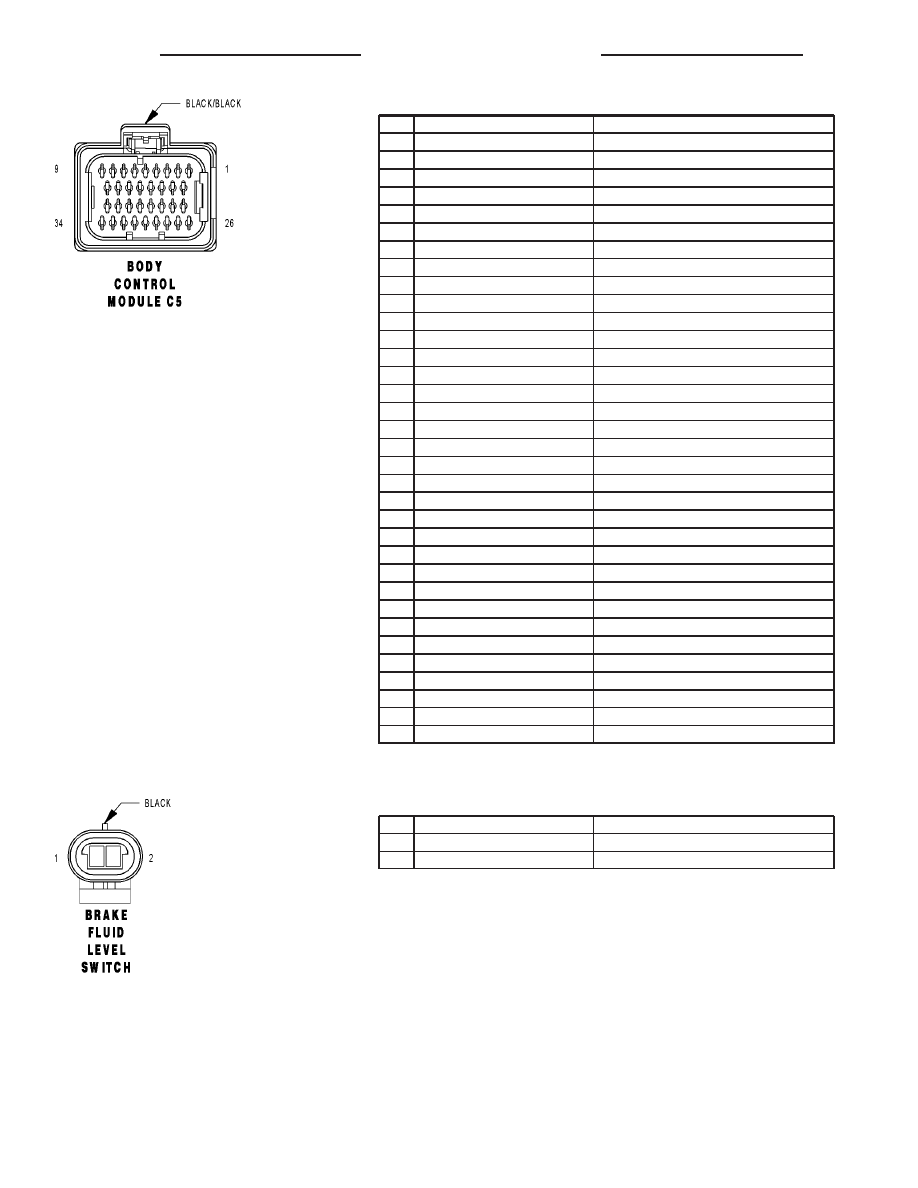

BODY CONTROL MODULE C5 - BLACK/BLACK 34 WAY

CAV

CIRCUIT

FUNCTION

1

L91 20WT/DB

HAZARD SWITCH SENSE

2

W33 22BR/DG

FRONT WASHER SIGNAL

3

W26 20BR/DB

REAR WIPER SWITCH MUX

4

L305 22WT/LB

LEFT TURN SWITCH SENSE

5

-

-

6

-

-

7

L87 20WT/OR

FRONT FOG SWITCH SENSE

8

L37 20WT/BR

HIGH BEAM SWITCH SENSE

9

L38 20DB/WT

OPTICAL HORN SIGNAL

10

G20 22VT/BR

IGNITION SWITCH SENSE

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

L900 22WT/YL

HEADLAMP SWITCH MUX RETURN

18

W52 22BR/YL

FRONT WIPER SWITCH MUX

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

E2 22OR/BR

PANEL LAMPS DIMMER SIGNAL

28

-

-

29

-

-

30

-

-

31

L307 22BR/WT

HEADLAMP SWITCH MUX SENSE

32

W27 22DB/BR

REAR WIPER SWITCH DELAY

33

X20 22GY/WT

RADIO CONTROL MUX

34

-

-

BRAKE FLUID LEVEL SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

2

Z420 20BK/OR

GROUND

8W - 80 - 16

8W-80 CONNECTOR PIN-OUTS

CS
