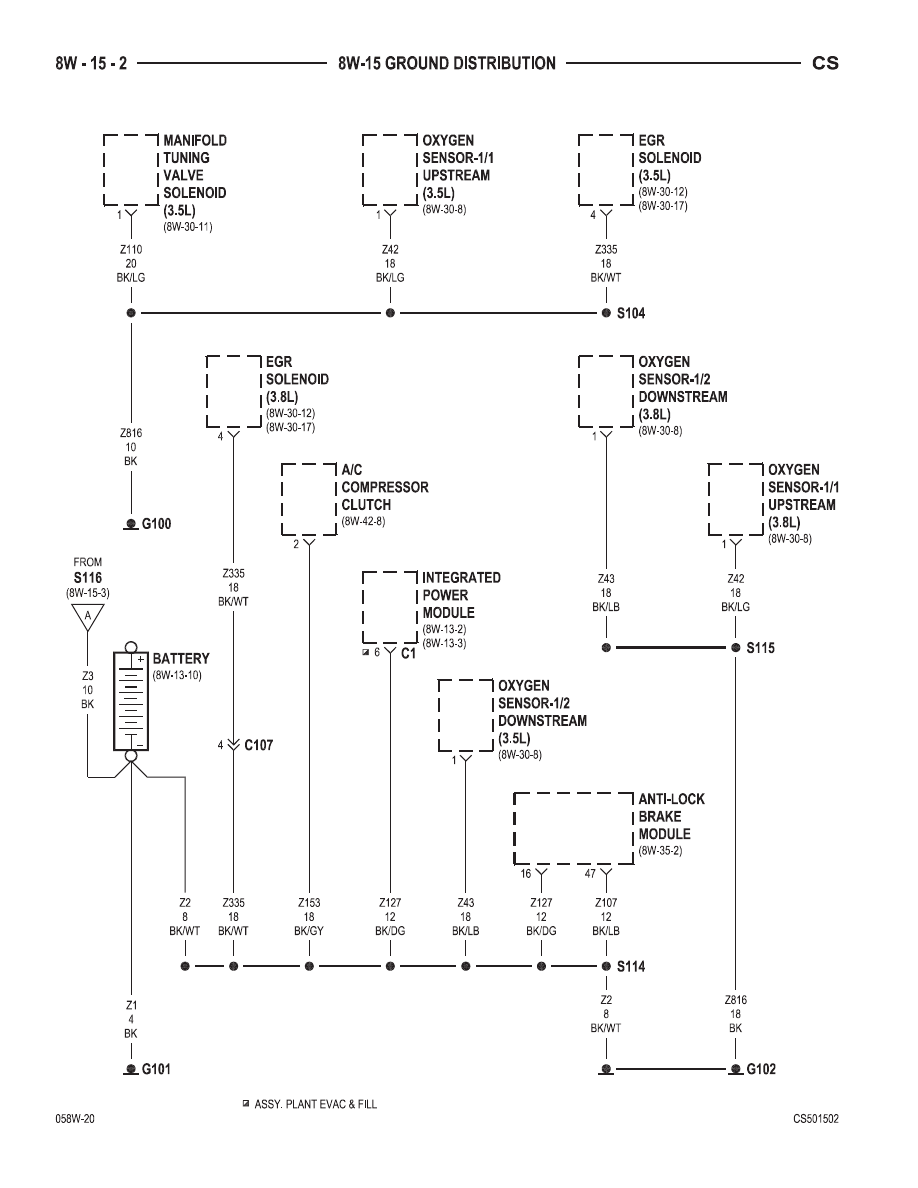

8W-15 GROUND DISTRIBUTION

Component

Page

A/C-Heater Control . . . . . . . . . . . . . . . . . . . 8W-15-6, 7
Amplifier . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-15
Anti-Lock Brake Module . . . . . . . . . . . . . . . . . 8W-15-2
Auto Temp Control . . . . . . . . . . . . . . . . . . . . . 8W-15-6
Automatic Day/Night Mirror . . . . . . . . . . . . . 8W-15-15
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2, 3
Body Control Module . . . . . . . . . . . . . . . . . . . 8W-15-15
Brake Fluid Level Switch . . . . . . . . . . . . . . . . 8W-15-16

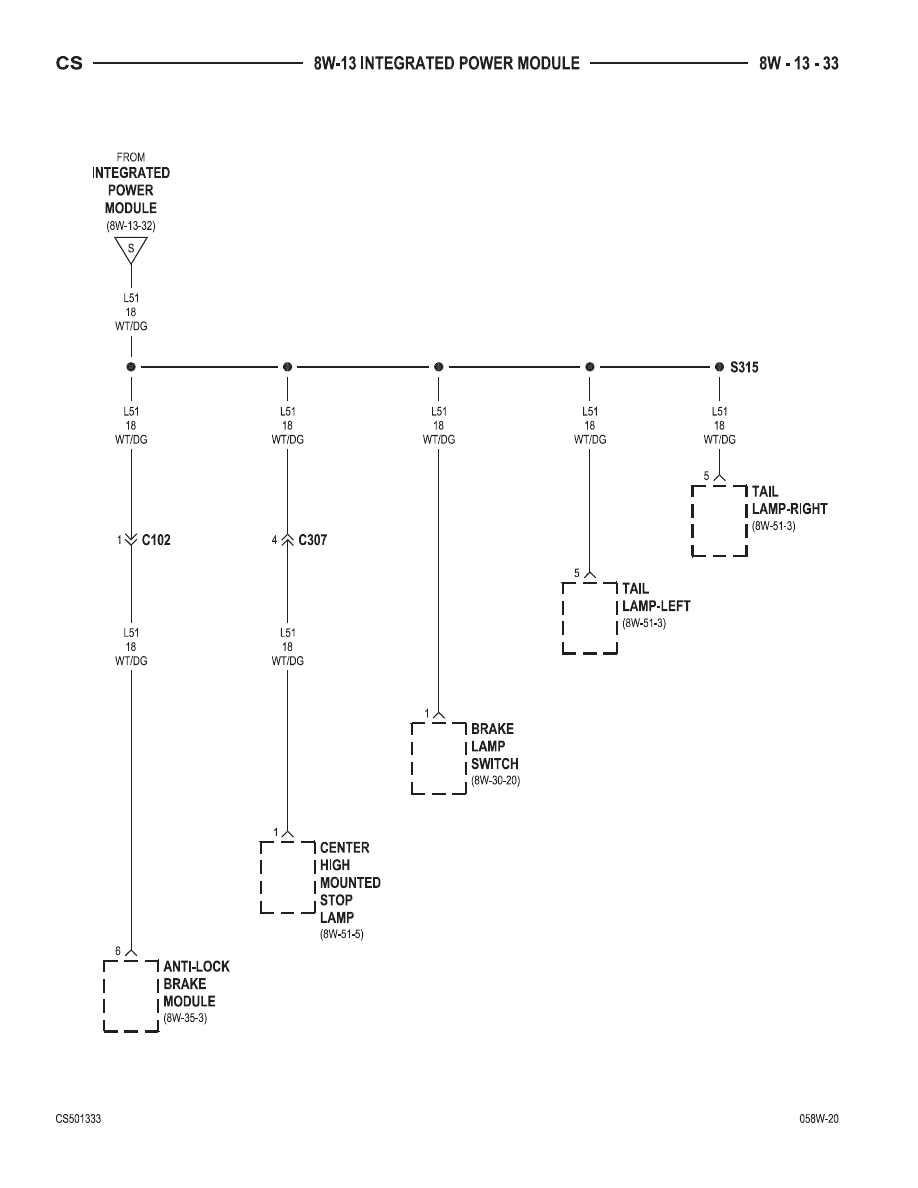

Brake Lamp Switch . . . . . . . . . . . . . . . . . . . . 8W-15-16
Center High Mounted Stop Lamp . . . . . . . . . . 8W-15-12
Cigar Lighter . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-7
Courtesy Lamp-Driver . . . . . . . . . . . . . . . . . . . 8W-15-9
Courtesy Lamp-Passenger . . . . . . . . . . . . . . . 8W-15-11
DVD/CD Changer . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
Data Link Connector . . . . . . . . . . . . . . . . . . 8W-15-3, 7
Dome Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-8
Door Lock Motor/Ajar Switch-Driver . . . . . . . . . 8W-15-9
Door Lock Motor/Ajar Switch-Passenger . . . . . 8W-15-11
Door Module-Driver . . . . . . . . . . . . . . . . . . . . 8W-15-9
Door Module-Passenger . . . . . . . . . . . . . . . . . 8W-15-11
EGR Solenoid . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
Fog Lamp-Left . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-4
Fog Lamp-Right . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Front Blower Power Module . . . . . . . . . . . . . . . 8W-15-7
Fuel Pump Module . . . . . . . . . . . . . . . . . . 8W-15-11, 16
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
G101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
G102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
G103 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-4
G104 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
G200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
G201 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
G202 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-7
G203 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-7
G204 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-7
G300 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-9
G301 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10, 11
G302 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-12, 13, 14
G303 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-14
G304 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-15
G305 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-15, 16
G306 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-14
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-3
Glove Box Lamp . . . . . . . . . . . . . . . . . . . . . . . 8W-15-7
Hands Free Module . . . . . . . . . . . . . . . . . . . . 8W-15-16
Headlamp-Left . . . . . . . . . . . . . . . . . . . . . . 8W-15-4, 5
Headlamp-Right . . . . . . . . . . . . . . . . . . . . . 8W-15-4, 5
Heated Seat Switch-Left Middle Row . . . . . . . 8W-15-10
Heated Seat Switch-Right Middle Row . . . . . . 8W-15-10
Heated Seat-Left Middle Row . . . . . . . . . . . . . 8W-15-10
Heated Seat-Right Middle Row . . . . . . . . . . . . 8W-15-10
Horn Switch . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
Horn-High Note . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Horn-Low Note . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Instrument Cluster . . . . . . . . . . . . . . . . . . . . . 8W-15-6

Component

Page

Instrument Panel Switch Pod . . . . . . . . . . . . . . 8W-15-6
Integrated Power Module . . . . . . . . . . 8W-15-2, 3, 4, 14
License Lamp . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-13
Liftgate Cinch/Release Motor . . . . . . . . . . . . . 8W-15-13
Liftgate Flood Lamp . . . . . . . . . . . . . . . . . . . 8W-15-12
Liftgate Handle Switch . . . . . . . . . . . . . . . . . 8W-15-13
Manifold Tuning Valve Solenoid . . . . . . . . . . . . 8W-15-2
Memory/Heated Seat Adjustable Pedals

Module . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-11

Multi-Function Switch . . . . . . . . . . . . . . . . . . . 8W-15-6
Natural Vacuum Leak Detection Assembly . . . . 8W-15-11
Navigation Module . . . . . . . . . . . . . . . . . . . . 8W-15-16
Occupant Classification Module . . . . . . . . . . . . 8W-15-7
Occupant Restraint Controller . . . . . . . . . . . . . 8W-15-7
Overhead Console . . . . . . . . . . . . . . . . . . . . . 8W-15-15
Oxygen Sensor-1/1 Upstream . . . . . . . . . . . . . . 8W-15-2
Oxygen Sensor-1/2 Downstream . . . . . . . . . . . . 8W-15-2
Park Assist Module . . . . . . . . . . . . . . . . . . . . 8W-15-16
Power Liftgate Drive Unit . . . . . . . . . . . . . . . 8W-15-14
Power Liftgate Module . . . . . . . . . . . . . . . . . 8W-15-14
Power Outlet-Front Console . . . . . . . . . . . . . . . 8W-15-7
Power Outlet-Instrument Panel . . . . . . . . . . . . 8W-15-7
Power Outlet-Rear . . . . . . . . . . . . . . . . . . . . 8W-15-14
Power Seat Switch-Driver . . . . . . . . . . . . . . . . 8W-15-9
Power Seat Switch-Passenger . . . . . . . . . . . . . 8W-15-11
Power Sunroof Module . . . . . . . . . . . . . . . . . . 8W-15-14
Powertrain Control Module . . . . . . . . . . . . . . . 8W-15-3
Radiator Fan Motor No. 1 . . . . . . . . . . . . . . . . 8W-15-5
Radiator Fan Motor No. 2 . . . . . . . . . . . . . . . . 8W-15-5
Radiator Fan Relay . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
Reading Lamp-Front . . . . . . . . . . . . . . . . . . 8W-15-8, 9
Reading/Courtesy Lamp-Left Middle . . . . . . . . . 8W-15-8
Reading/Courtesy Lamp-Left Rear . . . . . . . . . . 8W-15-8
Reading/Courtesy Lamp-Right Middle . . . . . . . . 8W-15-8
Reading/Courtesy Lamp-Right Rear . . . . . . . . . 8W-15-8
Rear Booster Fan Power Module . . . . . . . . . . . 8W-15-11
Rear Booster Fan Rear Control Switch . . . . . . 8W-15-10
Rear Window Defogger . . . . . . . . . . . . . . . . . 8W-15-12
Seat Belt Switch-Driver . . . . . . . . . . . . . . . . . 8W-15-15
Seat Heater Interface Module . . . . . . . . . . . . . 8W-15-10
Shift Lever Assembly . . . . . . . . . . . . . . . . . . 8W-15-6, 7
Skreem Module . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
Speed Control Servo . . . . . . . . . . . . . . . . . . . . 8W-15-4
Tail Lamp-Left . . . . . . . . . . . . . . . . . . . . . . . 8W-15-14
Tail Lamp-Right . . . . . . . . . . . . . . . . . . . . . . 8W-15-15
Traction Control Switch . . . . . . . . . . . . . . . . . . 8W-15-6
Transmission Control Relay . . . . . . . . . . . . . . . 8W-15-3
Visor/Vanity Lamp-Left . . . . . . . . . . . . . . . . . . 8W-15-8
Visor/Vanity Lamp-Right . . . . . . . . . . . . . . . . . 8W-15-8
Washer Fluid Level Switch . . . . . . . . . . . . . . . 8W-15-5
Wiper Module-Front . . . . . . . . . . . . . . . . . . . 8W-15-14
Wiper Module-Rear . . . . . . . . . . . . . . . . . . . . 8W-15-12

CS

8W-15 GROUND DISTRIBUTION

8W - 15 - 1
