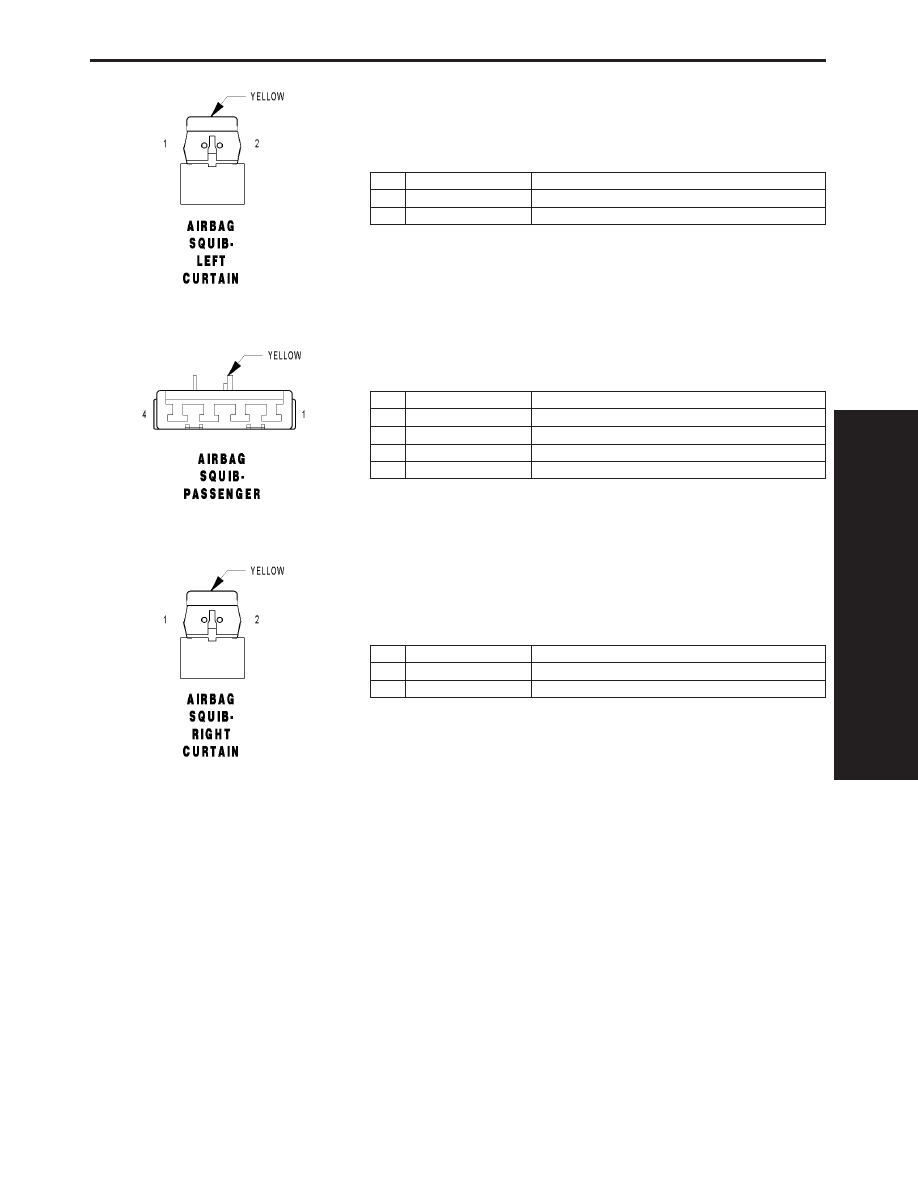

AIRBAG SQUIB-LEFT CURTAIN - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R1 20LB/BR

LEFT CURTAIN SQUIB LINE 1

2

R3 20LB/OR

LEFT CURTAIN SQUIB LINE 2

AIRBAG SQUIB-PASSENGER - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R44 20LB/OR

PASSENGER SQUIB 1 LINE 2

2

R42 20LB/BR

PASSENGER SQUIB 1 LINE 1

3

R64 20LB/TN

PASSENGER SQUIB 2 LINE 1

4

R62 20LG/DB

PASSENGER SQUIB 2 LINE 2

AIRBAG SQUIB-RIGHT CURTAIN - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R2 20WT/LB

RIGHT CURTAIN SQUIB LINE 1

2

R4 20OR/LB

RIGHT CURTAIN SQUIB LINE 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1125

CONNECTOR PINOUTS

AMPLIFIER C1 - WHITE 18 WAY

CAV

CIRCUIT

FUNCTION

1

A116 16YL/RD

FUSED B(+)

2

-

-

3

X300 18GY/BR

AMPLIFIED SUBWOOFER 1 (+)

4

X391 18DG/WT

AMPLIFIED SUBWOOFER 2 (-)

5

X205 18GY/LG

AMPLIFIED LEFT REAR DOOR SPEAKER (+)

6

X200 18GY/DB

AMPLIFIED CENTER INSTRUMENT PANEL SPEAKER (+)

7

X202 18DG/VT

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

8

X291 18GY/YL

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

9

A116 16YL/RD

FUSED B(+)

10

-

-

11

X390 18DG/BR

AMPLIFIED SUBWOOFER 1 (-)

12

X301 18GY/WT

AMPLIFIED SUBWOOFER 2 (+)

13

X296 18DG/GY

AMPLIFIED RIGHT REAR DOOR SPEAKER (-)

14

X206 18DG/LG

AMPLIFIED RIGHT REAR DOOR SPEAKER (+)

15

X295 18GY/DG

AMPLIFIED LEFT REAR DOOR SPEAKER (-)

16

X290 18GY/OR

AMPLIFIED CENTER INSTRUMENT PANEL SPEAKER (-)

17

X292 18DG/YL

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

18

X201 18GY/VT

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

AMPLIFIER C2 - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

X53 20DG

RADIO LEFT AUDIO (+)

2

X55 20DG/BR

RADIO LEFT AUDIO (-)

3

X704 20DG/YL (HANDS
FREE)

RIGHT AUDIO OUTPUT

4

Z513 16BK

GROUND

5

F316 20PK/OR

FUSED ACCESSORY RELAY OUTPUT

6

X56 20GY/BR

RADIO RIGHT AUDIO (-)

7

X54 20GY

RADIO RIGHT AUDIO (+)

8

X703 20DG/OR (HANDS
FREE)

LEFT AUDIO OUTPUT

9

X400 20GY/WT (NAVIGA-
TION)

NAVIGATION AUDIO (+)

10

X940 20GY/LB (NAVIGA-
TION)

NAVIGATION AUDIO (-)

11

Z516 16BK/GY

GROUND

12

D25 20WT/VT

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1126

CONNECTOR PINOUTS

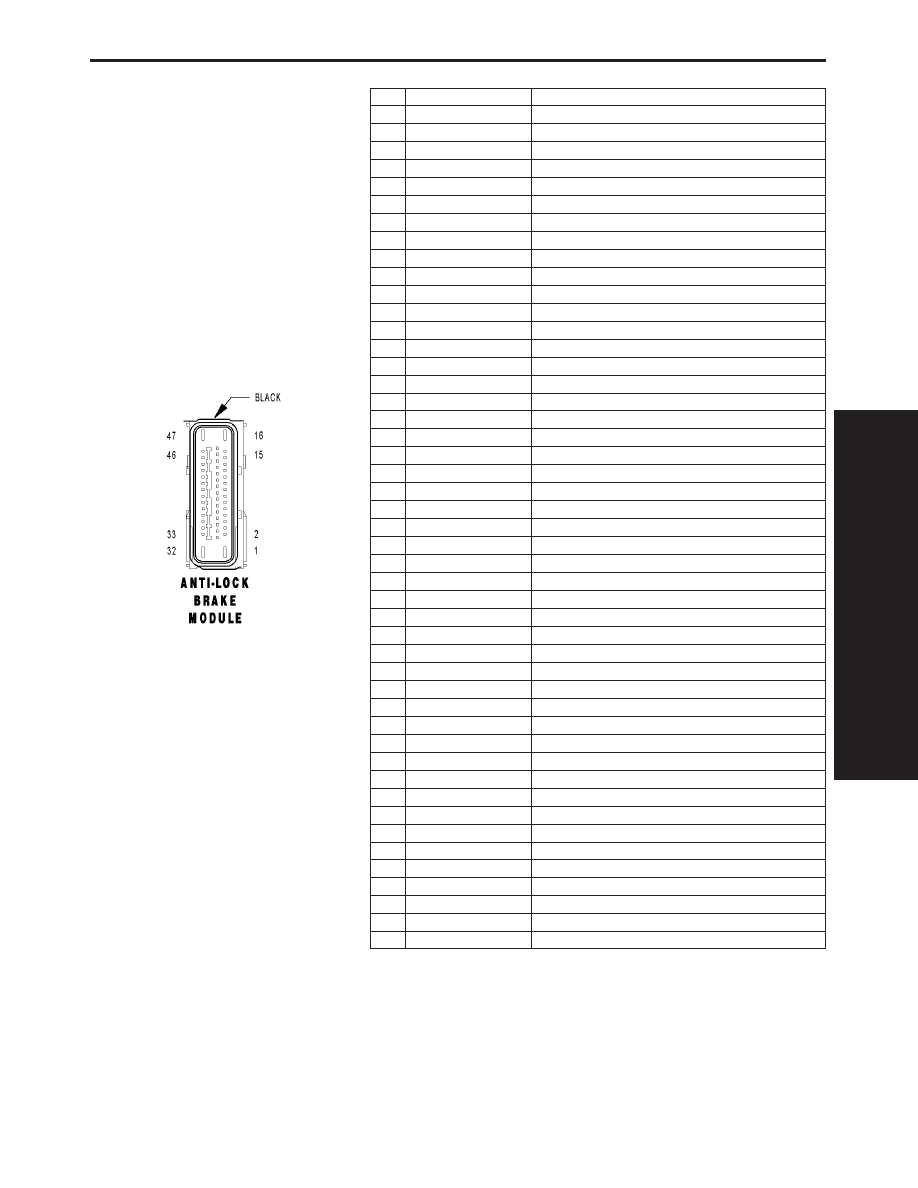

ANTI-LOCK BRAKE MODULE - BLACK 47 WAY

CAV

CIRCUIT

FUNCTION

1

A107 12TN/RD

FUSED B(+) (PUMP)

2

-

-

3

-

-

4

-

-

5

-

-

6

L51 18WT/DG

BRAKE LAMP SWITCH OUTPUT

7

-

-

8

F500 18DG/PK

FUSED RUN RELAY OUTPUT

9

-

-

10

D24 20WT/YL

FLASH ABS

11

D25 20WT/VT

PCI BUS

12

-

-

13

-

-

14

-

-

15

-

-

16

Z127 12BK/DG

GROUND

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

A111 12DG/RD

FUSED B(+) (VALVE)

33

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

34

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

35

-

-

36

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

37

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

38

-

-

39

-

-

40

-

-

41

-

-

42

B1 18DG/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

43

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

44

-

-

45

B9 18DG/LG

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

46

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

47

Z107 12BK/LB

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1127

CONNECTOR PINOUTS

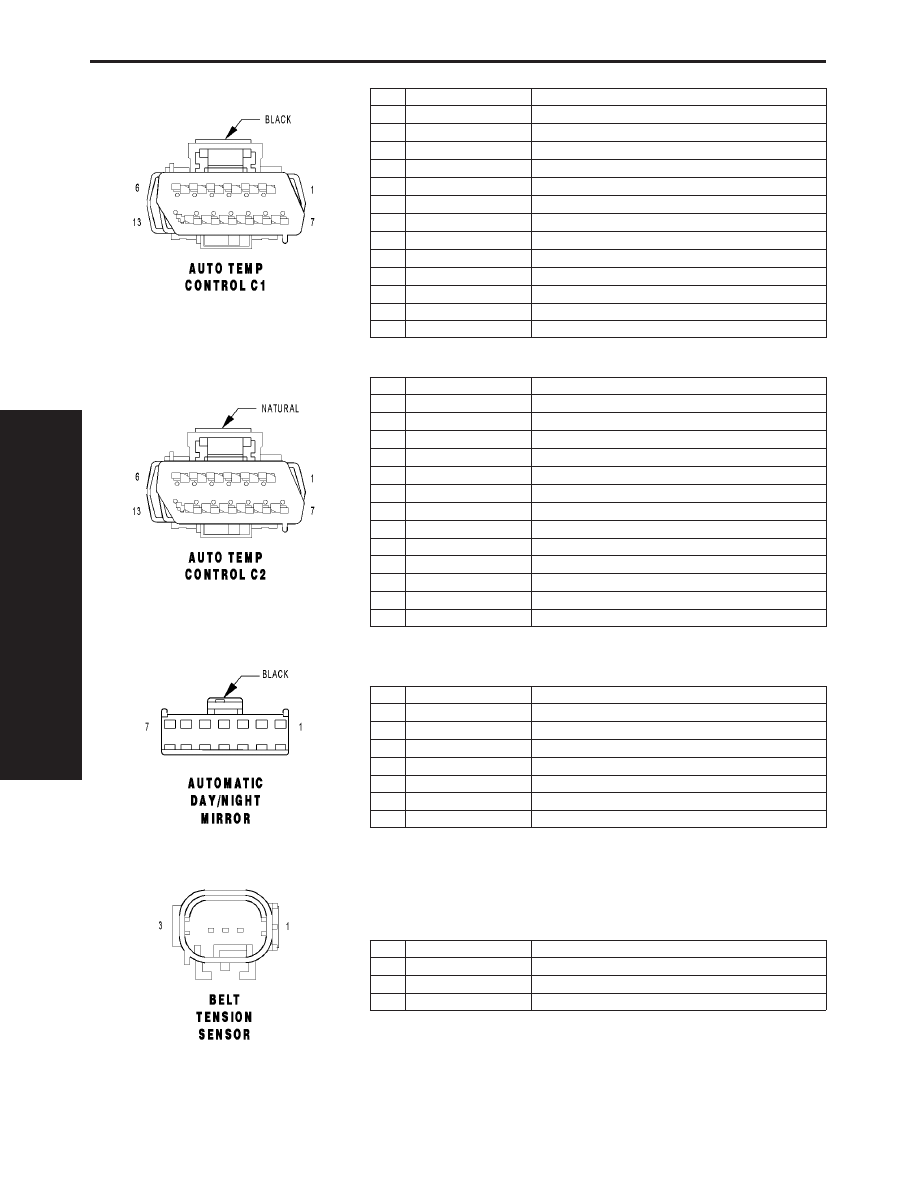

AUTO TEMP CONTROL C1 - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20LG/DB

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C121 20DB/DG

SENSOR GROUND

3

E12 18OR/GY

PANEL LAMPS DRIVER

4

A118 20RD/OR

FUSED B(+)

5

F504 20GY/PK

FUSED RUN RELAY OUTPUT

6

D25 20WT/VT

PCI BUS

7

C56 20LB/DB

FRONT BLOWER MOTOR CONTROL

8

C57 22DB/LB

REAR BOOSTER FAN CONTROL

9

C31 22LB/YL

REAR FAN SENSE

10

C11 22LB/OR

REAR FAN SENSE SUPPLY

11

Z24 18BK/OR

GROUND

12

-

-

13

-

-

AUTO TEMP CONTROL C2 - NATURAL 13 WAY

CAV

CIRCUIT

FUNCTION

1

C161 20LB/WT

DRIVER BLEND DOOR DRIVER (B)

2

C61 22DB/LG

DRIVER BLEND DOOR DRIVER (A)

3

C133 22DB/WT

PASSENGER BLEND DOOR DRIVER (B)

4

C33 22LB/BR

PASSENGER BLEND DOOR DRIVER (A)

5

C132 20DB/YL

RECIRCULATION DOOR DRIVER (B)

6

C32 20TN/DB

RECIRCULATION DOOR DRIVER (A)

7

C135 20DB/GY

FRONT MODE DOOR DRIVER (B)

8

C35 22LB/OR

FRONT MODE DOOR DRIVER (A)

9

C153 22DB/BR

REAR MODE DOOR DRIVER (A)

10

C53 22LB

REAR MODE DOOR DRIVER (B)

11

G21 22VT/WT

REAR FAN ON INDICATOR DRIVER

12

C931 22DB/TN

REAR FAN SENSE RETURN

13

-

-

AUTOMATIC DAY/NIGHT MIRROR - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

F316 20BK/PK

FUSED ACCESSORY RELAY OUTPUT

2

Z113 18BK/DB

GROUND

3

L11 20BK/WT

BACK-UP LAMP SIGNAL

4

P112 20BK/OR

AUTO DAY/NIGHT MIRROR (+)

5

P114 20BK/LB

AUTO DAY/NIGHT MIRROR (-)

6

-

-

7

L24 20BK/GY

AUTOMATIC HEADLAMP SIGNAL

BELT TENSION SENSOR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

R86 20LG/LB

BELT TENSION SENSOR FEED

2

R986 20LG/BR

BELT TENSION SENSOR GROUND

3

D105 20WT/OR

BELT TENSION SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1128

CONNECTOR PINOUTS
