TEST 1A

IDENTIFYING INSTRUMENT CLUSTER PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

I

N

S

T

R
U

M

E

N

T

C

L

U

S

T

E

R

294

TEST 1A

IDENTIFYING INSTRUMENT CLUSTER PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

Ensure there is communication with the body control module before proceeding. If any communi-
cation problems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .perform ‘‘Vehicle Communication’’ TEST 1A.

1. With the DRB, select ‘‘Body System’’, ‘‘Body Computer’’, ‘‘Sensors’’. Read the ‘‘Ignition

Voltage’’. If it does not show battery voltage when the ignition key is on . . . .perform ‘‘Vehicle
Communication’’ TEST 14A.

2. Turn the ignition on. With the DRB select ‘‘Electro/Mech Cluster’’. If the DRB shows ‘‘No

Response’’ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .perform ‘‘Vehicle Communication’’ TEST 6A.

3. With the DRB, select ‘‘Monitor Display’’, then ‘‘PCI Bus Engine Info.’’. If the DRB shows ‘‘No

Response’’ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .perform ‘‘Vehicle Communication’’ TEST 8A.

4. With the DRB, select ‘‘Electro/Mech Cluster’’, then ‘‘Read DTCs.’’

− If the DRB displays

‘‘EATX Bus Communication Failure”. . . . . . . .perform ‘‘Vehicle Communication’’ TEST 10A.

− If DRB displays

‘‘SBEC Bus Communication Failure’’ . . . . . . . .perform ‘‘Vehicle Communication” TEST 8A.

− If DRB displays

‘‘Airbag Bus Communication Failure’’ . . . . . . . .perform ‘‘Vehicle Communication” TEST 2A.

− If DRB displays

‘‘ABS Bus Communication Failure’’ . . . . . . . . . .perform “Vehicle Communication” TEST 5A.

− If DRB displays

‘‘BCM Bus Communication Failure’’ . . . . . . . . .perform ‘‘Vehicle Communication’’ TEST 4A.

5. With the DRB, select ‘‘Body Computer’’, then ‘‘Read DTCs.’’

− If the DRB displays ‘‘Fuel Level Sending Unit Failure’’ . . . . . . . . . . . . . . .perform TEST 2A.

− If DRB displays ‘‘Dimming Level Switch Failure’’ . . . . . . . . . . . . . . . . . . . .perform TEST 3A.

Diagnostics for the instrument cluster are separated into six groups. Verify the failure or the
customer’s complaint and make sure the vehicle is experiencing the problem at this time. Choose
the applicable item from the list below and perform the indicated test.

PROBLEM WITH

PERFORM

All Gauges Not Operating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 4A

Any One Gauge Operating Improperly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 5A

Odometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 6A

Any or All Cluster Warning Lamps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 7A

PRNDL not operating properly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 8A

Cluster and Panel Illumination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 9A

NOTE: If the problem is with the speedometer, tachometer, or temperature gauges intermittently
going to zero or to the lowest point, use the DRB and select ‘‘Monitor Display’’, then ‘‘Engine Info’’.
While wiggling the wire harness and connectors between the cluster and BCM, if the DRB says ‘‘No
Response’’, disconnect the appropriate connectors (refer to the service manual for connector
locations containing the PCI bus circuits) and inspect the terminals for corrosion and for spread or
pushed out terminals.

I

N

S

T

R
U

M

E

N

T

C

L

U

S

T

E

R

295

TEST 2A

REPAIRING

(

FUEL LEVEL SENDING UNIT FAILURE

(

Perform TEST 1A Before Proceeding

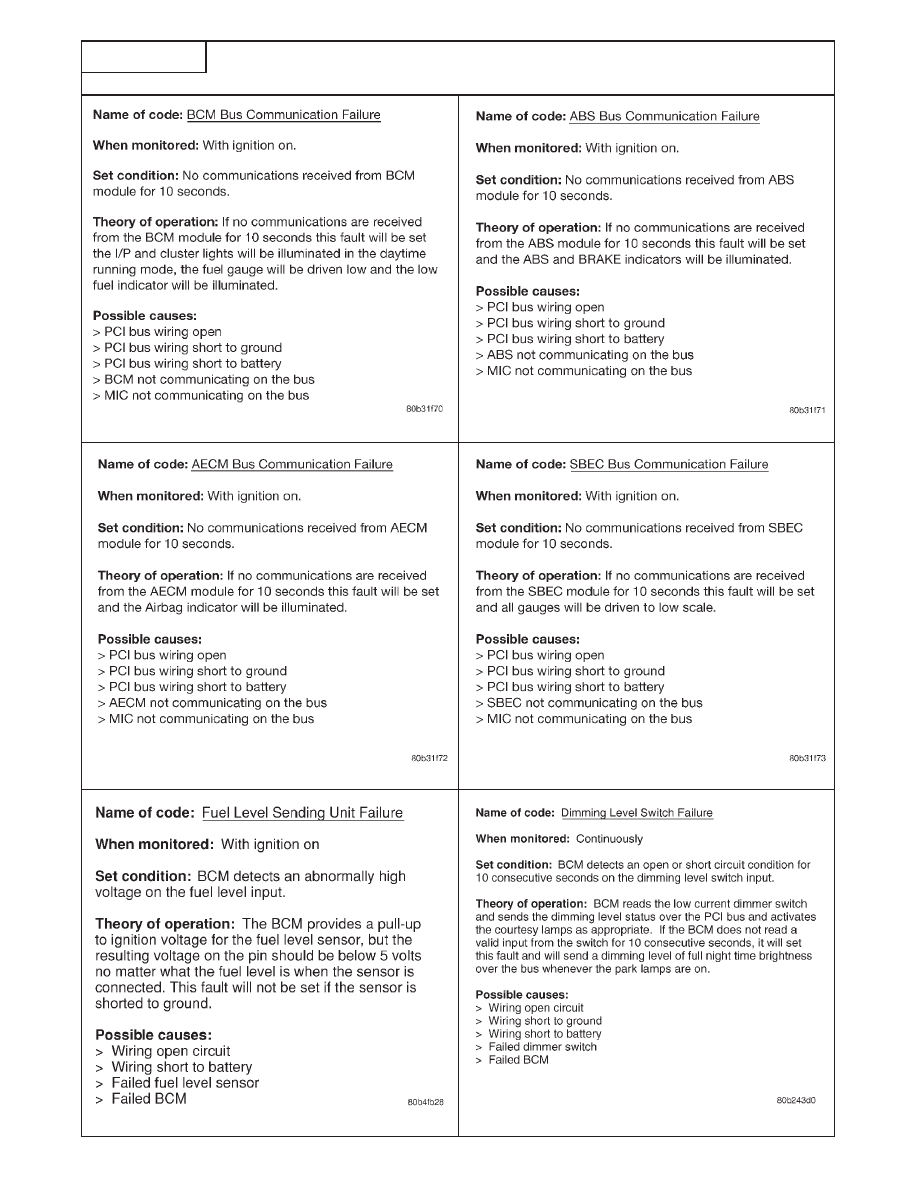

FIG. 1

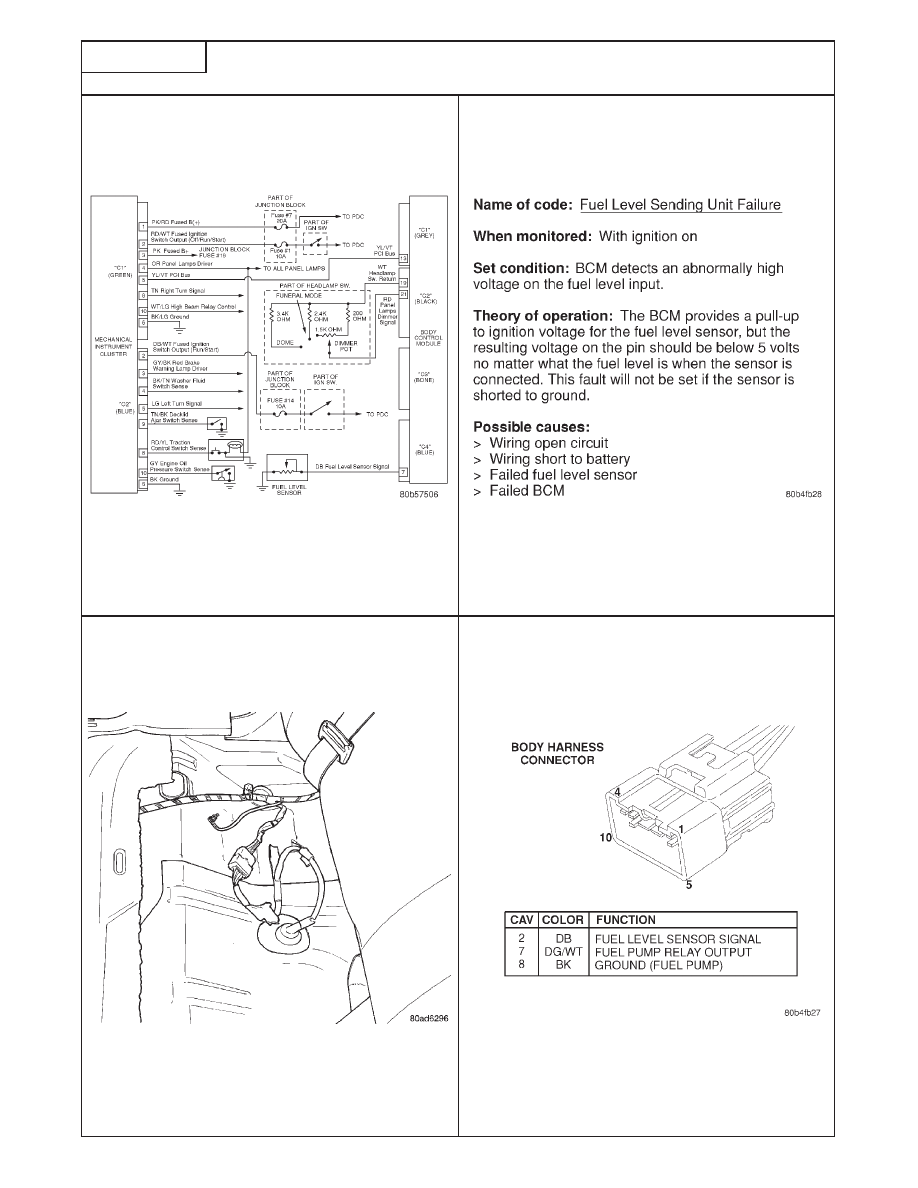

FIG. 2

I

N

S

T

R
U

M

E

N

T

C

L

U

S

T

E

R

296

TEST 2A

REPAIRING

(

FUEL LEVEL SENDING UNIT FAILURE

(

Perform TEST 1A Before Proceeding

*Perform Verification TEST VER-2A.

**Check connectors - Clean / repair as necessary.

NOTE: FOR LOCATION

GAIN ACCESS TO THE

OF ALL COMPONENTS.

BODY HARNESS

START TEST 2A.

CONNECTOR BY

REMOVING THE REAR

SEE GENERAL INFO 4.0

SEAT CUSHION. FIG. 1

KEY ON.

DISCONNECT THE

WITH A VOLTMETER,

IS THE VOLTAGE

NO

CONTINUE TEST

BODY HARNESS

MEASURE THE FUEL

ABOVE 10.0 VOLTS?

2A ON THE NEXT

CONNECTOR.** LEVEL SENSOR

SIGNAL

PAGE.

CIRCUIT. FIG. 2

YES

WITH A TEST LIGHT

REPAIR THE FUEL

CONNECTED TO GROUND,

IS THE TEST LIGHT

YES

LEVEL SENSOR SIGNAL

PROBE THE FUEL LEVEL

ILLUMINATED?

CIRCUIT FOR A SHORT

SENSOR SIGNAL

TO VOLTAGE. IF OK,

CIRCUIT. FIG. 2

REPLACE BCM.*

NO

KEY OFF. WITH AN

OHMMETER, MEASURE

IS

THE RESISTANCE NO REPAIR

THE OPEN

BETWEEN GROUND AND

BELOW 5.0 OHMS?

GROUND CIRCUIT.*

THE GROUND CKT

(CAV 8). FIG. 2

YES

CHECK THE FUEL PUMP

JUMPER HARNESS FOR

AN  OPEN OR SHORT. IF
OK, REPLACE THE FUEL
LEVEL SENDING UNIT.*
