TEST 9A

REPAIRING CHIME SOUNDS WITH DRIVER DOOR OPEN

Perform TEST 1A Before Proceeding

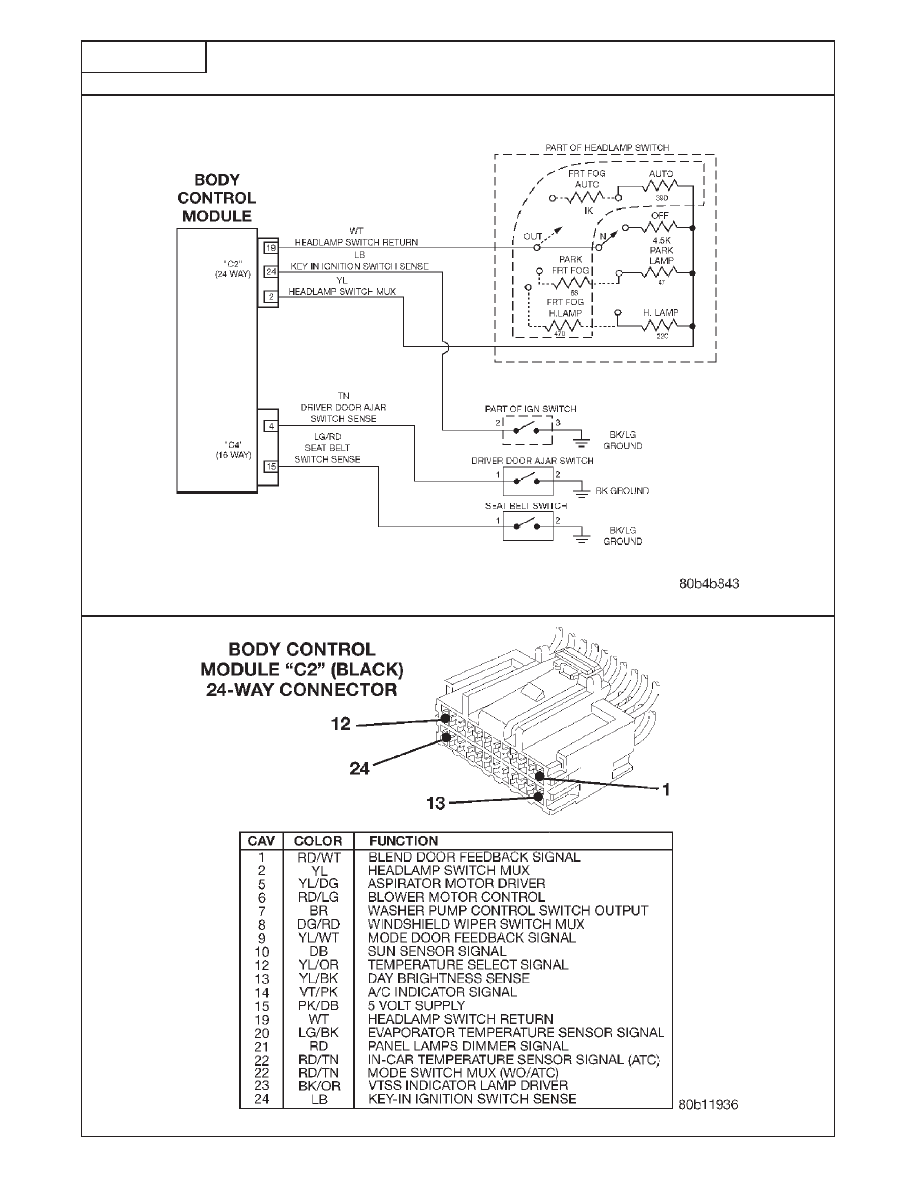

FIG. 1

C
H

I

M

E

S
Y
S

T

E

M

226

TEST 9A

REPAIRING CHIME SOUNDS WITH DRIVER DOOR OPEN

Perform TEST 1A Before Proceeding

*Perform Verification TEST VER-2A.

**Check connectors - Clean / repair as necessary.

NOTE: FOR LOCATION
OF ALL COMPONENTS.

NOTE: TURN OFF ALL

START TEST 9A.

INTERIOR AND

EXTERIOR LIGHTS.

SEE GENERAL INFO 4.0

REMOVE THE

IGNITION KEY AND

DID THE CHIME

NO

THE CHIME IS

OPEN THE DRIVER

SOUND?

OPERATIONAL WITH

DOOR.

NO TROUBLE FOUND.

YES

WITH THE DRB, READ

DOES THE DRB

THE KEY IN DISPLAY

NO

REPLACE THE BODY

IGNITION SWITCH

"KEY IN IGNITION

CONTROL MODULE.*

STATUS.

SWITCH: CLOSED"?

YES

DISCONNECT THE

WITH THE DRB, READ

DOES THE DRB

IGNITION SWITCH

THE KEY IN

DISPLAY

NO

REPLACE THE

HARNESS

IGNITION SWITCH

"KEY IN IGNITION

IGNITION SWITCH.*

CONNECTOR.** STATUS.

SWITCH: CLOSED"?

YES

DISCONNECT THE

WITH AN OHMMETER,

BODY CONTROL

MEASURE BETWEEN

IS THE RESISTANCE

NO

REPLACE THE BODY

MODULE C2 HARNESS

GROUND AND THE KEY

BELOW 5.0 OHMS?

CONTROL MODULE.*

CONNECTOR.**

IN IGNITION SWITCH
SENSE CKT. FIG. 1

YES

REPAIR THE KEY IN

IGNITION SWITCH

SENSE CIRCUIT FOR

A SHORT TO

GROUND.*

C
H

I

M

E

S
Y
S

T

E

M

227

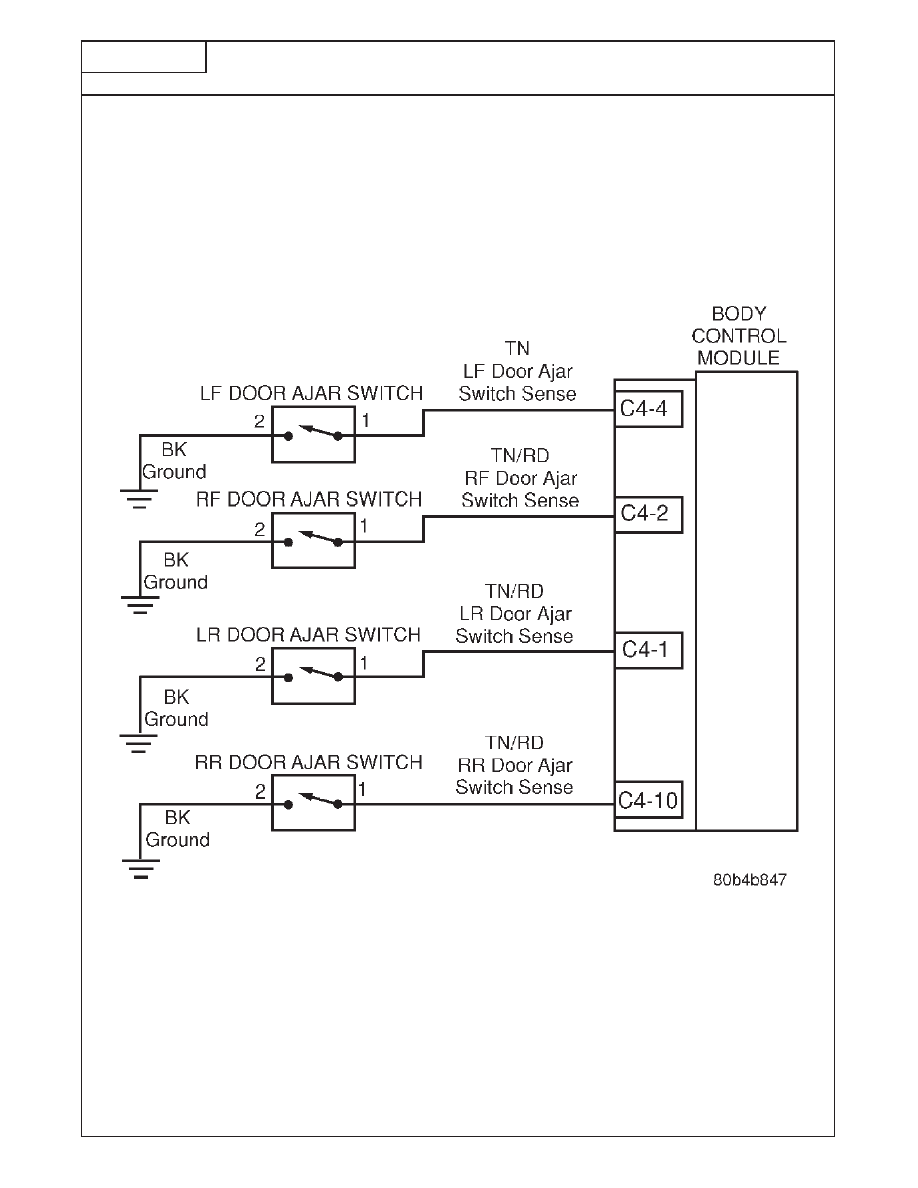

TEST 1A

IDENTIFYING DOOR AJAR PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

D

O
O

R

A

J

A
R

S
Y
S

T

E

M

228

TEST 1A

IDENTIFYING DOOR AJAR PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

Verify the failure or customer’s complaint and make sure the vehicle is experiencing the problem at
this time.

1. With the DRB select ‘‘Body’’, ‘‘Body Computer’’. Verify Communication with Body Controller,

if ‘‘no response’’ or any other communication
problem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .perform “Vehicle Communication” TEST 1A.

2. Make sure all doors are aligned and close properly.

3. With the DRB in ‘‘inputs/outputs’’ read the door ajar switches.

If the ajar switch state is ‘‘Closed’’ when the door is closed, perform the appropriate ‘‘Shorted’’ test.

If the ajar switch state is ‘‘Open’’ when the door is open, perform the appropriate ‘‘Open’’ test.

PROBLEM WITH

PERFORM

Open Left Front Door Ajar Circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 2A

Shorted Left Front Door Ajar Circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 3A

Open Left Rear Door Ajar Circuit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 4A

Shorted Door Ajar Circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 5A

Open Right Front Door Ajar Circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 6A

Open Right Rear Door Ajar Circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 7A

D

O
O

R

A

J

A
R

S
Y
S

T

E

M
