TEST 1A

IDENTIFYING AUTOMATIC TEMPERATURE CONTROL PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

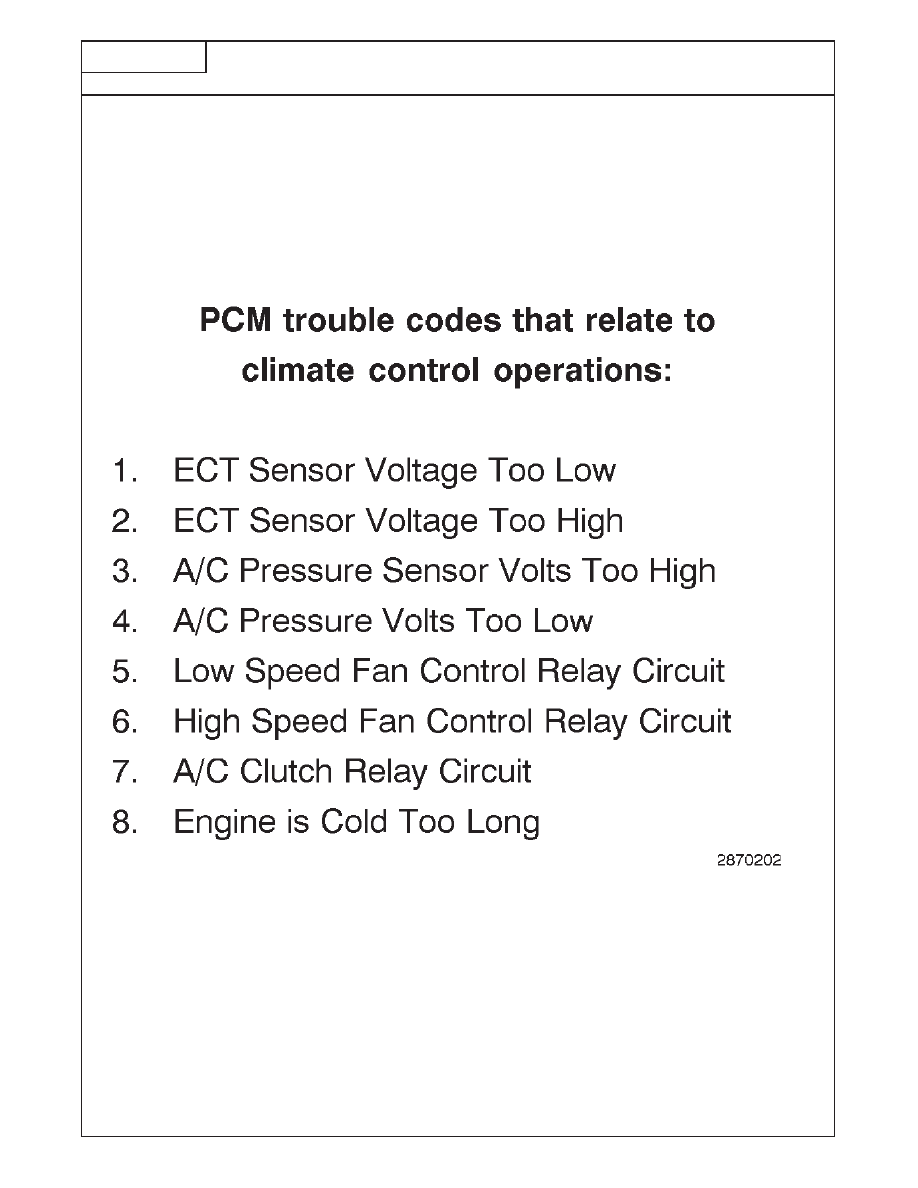

FIG. 1

A
U

T

O

M

A

T

I

C

T

E

M

P
E

R
A

T

U
R

E

C

O

N

T

R

O

L

S
Y
S

T

E

M

114

TEST 1A

IDENTIFYING AUTOMATIC TEMPERATURE CONTROL PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

Ensure there is communication with the ‘‘Body Control Module’’, and the ‘‘Powertrain Control
Module’’ before proceeding.
If any communication problems:. . . . . . . . . . . . . . . . . .perform ‘‘Vehicle Communication’’ TEST 1A.

1. With the DRB, select ‘‘Engine’’, ‘‘Read DTCs’’. If any diagnostic trouble codes are present,

record and compare them with Fig. 1
If any climate-related codes are present, refer to the appropriate powertrain diagnostic manual.

2. With the DRB, select ‘‘Body System’’, ‘‘Body Computer’’, ‘‘Sensors’’. Read the ‘‘Ignition

Voltage’’. If it does not show battery voltage when the ignition
key is on . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .perform ‘‘Vehicle Communication’’ TEST 14A.

3. With the DRB, select ‘‘Body System’’, ‘‘Body Computer’’, ‘‘Read DTCs’’

If any climate-related codes are present . . . . . . . . . . . . . . . . . . . . . . . . . . . .perform TEST 1B.

4. With the DRB, select ‘‘Body System’’, ‘‘Auto Temp Ctrl’’.

If the DRB shows ‘‘No Response’’ . . . . . . . . . . . .perform ‘‘Vehicle Communication’’ TEST 1A.

PROBLEM WITH (No Trouble Codes)

PERFORM

A/C Clutch Operations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 14A

Blend Door Inoperative . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 15A

Blower Motor Inoperative. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 16A

Blower Speeds Incorrect . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 17A

Control Head Illumination
Instrument Cluster Illuminates Properly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 18A
Instrument Cluster Does Not Illuminate Properly. . . . . . . . .‘‘Instrument Cluster’’ TEST 9A

Control Head Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 2A

Mode Door Inoperative . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 19A

Rear Window Defogger Inoperative . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 20A

Recirculation Door Inoperative . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 12A

Temperature Control Inoperative. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 15A

Temperature Control Incorrect in Sun or Shade. . . . . . . . . . . . . . . . . . . . . . . . . .TEST 21A

A
U

T

O

M

A

T

I

C

T

E

M

P
E

R
A

T

U
R

E

C

O

N

T

R

O

L

S
Y
S

T

E

M

115

TEST 1B

IDENTIFYING CLIMATE CONTROL TROUBLE CODES

Perform TEST 1A Before Proceeding

NOTES

A
U

T

O

M

A

T

I

C

T

E

M

P
E

R
A

T

U
R

E

C

O

N

T

R

O

L

S
Y
S

T

E

M

116

TEST 1B

IDENTIFYING CLIMATE CONTROL TROUBLE CODES

Perform TEST 1A Before Proceeding

1. Record and erase the trouble code(s).

2. Set the ATC at 75°, start the engine, and using the DRB select ‘‘Body Computer’’ ‘‘Read

DTCs)’’.

c

If no code appears, slowly run the ATC control from 65° to 85°, then back to 65° while looking
for BCM codes. If a code appears, perform the indicated test from the list below.

c

If a code still does not appear, continue by running the ATC control from 60° to 90°, then back
to 60°. Push each mode and temp button in turn, waiting 30 seconds between each one. Upon
seeing the first code appear, erase the code and perform the indicated test from the list below.

3. If no codes appear following the steps above, recalibrate the doors by pressing and holding the

floor, floor and defrost, and the defrost buttons at the same time until the display starts to flash.
Observe the DRB for codes. When the first code appears, erase the code and perform the
indicates test from the list below.

NOTE: If multiple codes appear, repair any that relate to a short circuit first. If a short to battery code
is set, all 4 ‘‘Output Shorted to Battery’’ codes will appear. It will then be necessary to isolate each
circuit to determine which circuit is at fault.

4. If no codes are seen, observe the climate system performance, then continue TEST 1A.

DIAGNOSTIC TROUBLE CODE (DTC)

PERFORM

Ambient Temperature Sensor Failure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .‘‘OTIS’’ Test 2A
ATC Messages Not Received . . . . . . . . . . . . . . . . . . . . . . . . . . .‘‘Vehicle Communication’’ Test 3A
ATC Switch Failure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 2A
Blend Door Feedback Failure. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 3A
Blend Door Output Shorted to Ground . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 4A
Blend Door Output Shorted to Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 5A
Blend Door Stall Test Failed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 3A
Common Output Shorted to Ground . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 6A
Common Output Shorted to Battery. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 5A
Evaporator Temperature Sensor Failure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 7A
In-Car Temperature Sensor Failure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 8A
Mode Door Feedback Failure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 9A
Mode Door Output Shorted to Ground. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 10A
Mode Door Output Shorted to Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 5A
Mode Door Stall Test Failed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 9A
Recirculation Door Output Shorted to Ground . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 11A
Recirculation Door Output Shorted to Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 5A
Recirculation Door Test Failure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 12A
NOTE: If this code appears along with any other codes(s), repair the other code(s) first.
Sun Load Sensor Failure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Test 13A

A
U

T

O

M

A

T

I

C

T

E

M

P
E

R
A

T

U
R

E

C

O

N

T

R

O

L

S
Y
S

T

E

M
