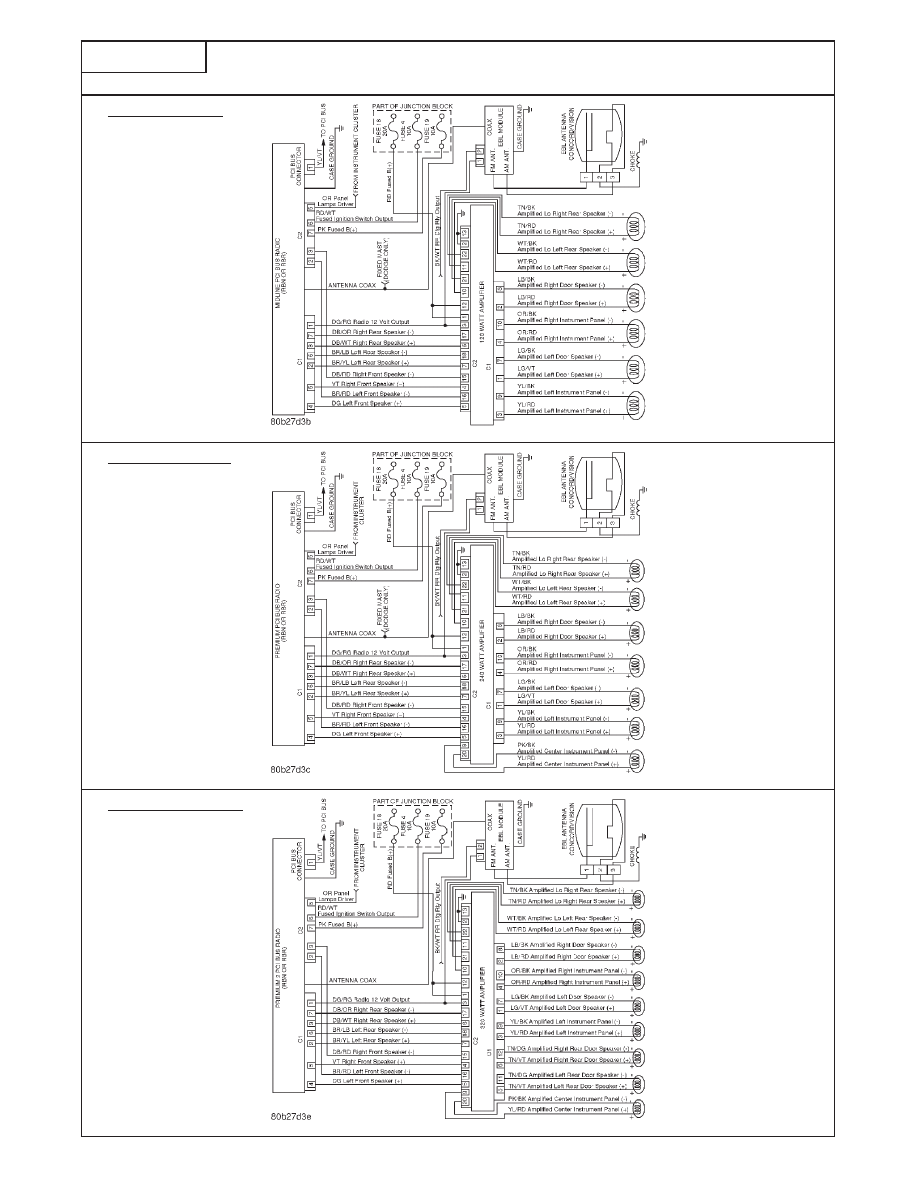

TEST 1A

IDENTIFYING RADIO (PCI BUS) PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

MIDLINE SYSTEM

PREMIUM SYSTEM

PREMIUM 2 SYSTEM

A
U
D

I

O

S
Y
S

T

E

M

S

94

TEST 1A

IDENTIFYING RADIO (PCI BUS) PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

With the DRB, select ‘‘Body’’, ‘‘Audio Systems’’.

A. If the DRB displays ‘‘No Response’’ . . . . . . . .perform ‘‘Vehicle Communication’’ TEST 1A.

B. If any other communication problem exists. . .perform ‘‘Vehicle Communication’’ TEST 1A.

1. With the DRB, read DTC’s. If there are any disgnostic trouble codes . . . . .perform TEST 1B.

2. If any of the following radio failures exist, exchange the radio.

AM/FM Switch Inoperative

Balance Dial Inoperative

CD Eject Switch Inoperative*

Fader Dial Inoperative

FF/RW Switch Inoperative

Hour/Minute Switch Inoperative

PWR Switch Inoperative

Pause/Play Switch Inoperative*

Scan Switch Inoperative

Seek Switch Inoperative

Set Switch Inoperative

Tape Eject Switch Inoperative

Tune Switch Inoperative

Vol/Time Switch Inoperative

1-5 Presets Inoperative

Equalizer Inoperative

*CD Equipped Radios Only

A
U
D

I

O

S
Y
S

T

E

M

S

95

TEST 1B

IDENTIFYING RADIO (PCI BUS) DIAGNOSTIC TROUBLE CODES (DTC’s)

Perform TEST 1A Before Proceeding

MIDLINE SYSTEM

PREMIUM SYSTEM

PREMIUM 2 SYSTEM

A
U
D

I

O

S
Y
S

T

E

M

S

96

TEST 1B

IDENTIFYING RADIO (PCI BUS) DIAGNOSTIC TROUBLE CODES (DTCs)

Perform TEST 1A Before Proceeding

The following is a list of diagnostic trouble codes that may occur on the vehicle and that are
diagnosable via the PCI Bus connector. These trouble codes may occur separately or in various
combinations. When diagnosing a radio with trouble codes, perform the indicated action or test,
make the required repairs, and verify that the problem has been corrected.

DIAGNOSTIC TROUBLE CODE (DTC) DISPLAYED

PERFORM

Radio Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace the Radio

CD Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace the Radio

CAS Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace the Radio

Shorted Front Channel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 1C

Shorted Rear Channel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 1D

Shorted Left Channel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 1E

Shorted Right Channel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 1F

A
U
D

I

O

S
Y
S

T

E

M

S
