Chrysler New Yorker. Manual - part 355

Front Riser Up Position Stuck
Horizontal Sensor Out of Range High
Horizontal Forward Position Stuck
Horizontal Sensor Out of Range Low
Horizontal Rearward Position Stuck
Ignition Status Message Not Received
Left Thermistor Out of Range High
Left Thermistor Out of Range Low
Left Heated Seat Switch Open/Shorted to Ground
Left Heated Seat Switch Stuck in High State
Left Heated Seat Switch Stuck in Low State
Left Mirror Veritcal Sensor Out of Range High
Left Mirror Vertical Sensor Out of Range Low
Left Mirror Horizontal Sensor Out of Range High
Left Mirror Horizontal Sensor Out of Range Low
Left Seat Heat Output Shorted to Ground
Left Seat Heat Output Open
Memory Set ‘‘S’’ Position Stuck
Memory Position #2 Stuck
Memory Position #1 Stuck
PRNDL Display Message Not Received
Rear Riser Down Position Stuck
Rear Riser Up Position Stuck
Rear Riser Sensor Out of Range Low
Rear Riser Sensor Out of Range High
Recliner Down Position Stuck
Recliner Up Position Stuck
Recliner Sensor Out of Range Low
Recliner Sensor Out of Range High
Right Heated Seat Switch Open/Shorted to Ground
Right Thermistor Out of Range Low
Right Thermistor Out of Range High
Right Heated Seat Switch Stuck in High State
Right Heated Seat Switch Stuck in Low State
Right Seat Heat Output Shorted to Ground
Right Seat Heat Output Open
Right Mirror Horizontal Sensor Out of Range Low
Right Mirror Horizontal Sensor Out of Range High
Right Mirror Vertical Sensor Out of Range Low
Right Mirror Vertical Sensor Out of Range High

3.18

Using the DRBIII

T

Refer to the DRB user guide for instructions and assistance with reading trouble codes, erasing
trouble codes, and other DRB functions.

3.19

DRBIII

T

Error Messages

Under normal operation, the DRB will display one of only two error messages:

- User-requested WARM Boot or User -Requested COLD Boot

G

E

N

E

R
A

L

I

N

F

O

R

M

A

T

I

O

N

18

This is a sample of such an error message display:

ver: 2.14
date: 26 Jul93
file: key_itf.cc
date: Jul 26 1993
line: 548
err: 0x1
User-Requested COLD boot

Press MORE to switch between this display

and the application screen.

Press F4 when done noting information.

3.20

DRBIII

T

Does Not Power Up

If the LED’s do not light or no sound is emitted at start up, check for loose cable connections or
a bad cable. If all connections are proper between the DRB and the vehicle or other devices, and
the vehicle battery is fully charged, see vehicle communication test 1A.

3.21

Display is Not Visible

Low temperatures will affect the visibility of the display. Adjust the contrast to compensate for this
condition.

G

E

N

E

R
A

L

I

N

F

O

R

M

A

T

I

O

N

19

NOTES

G

E

N

E

R
A

L

I

N

F

O

R

M

A

T

I

O

N

20

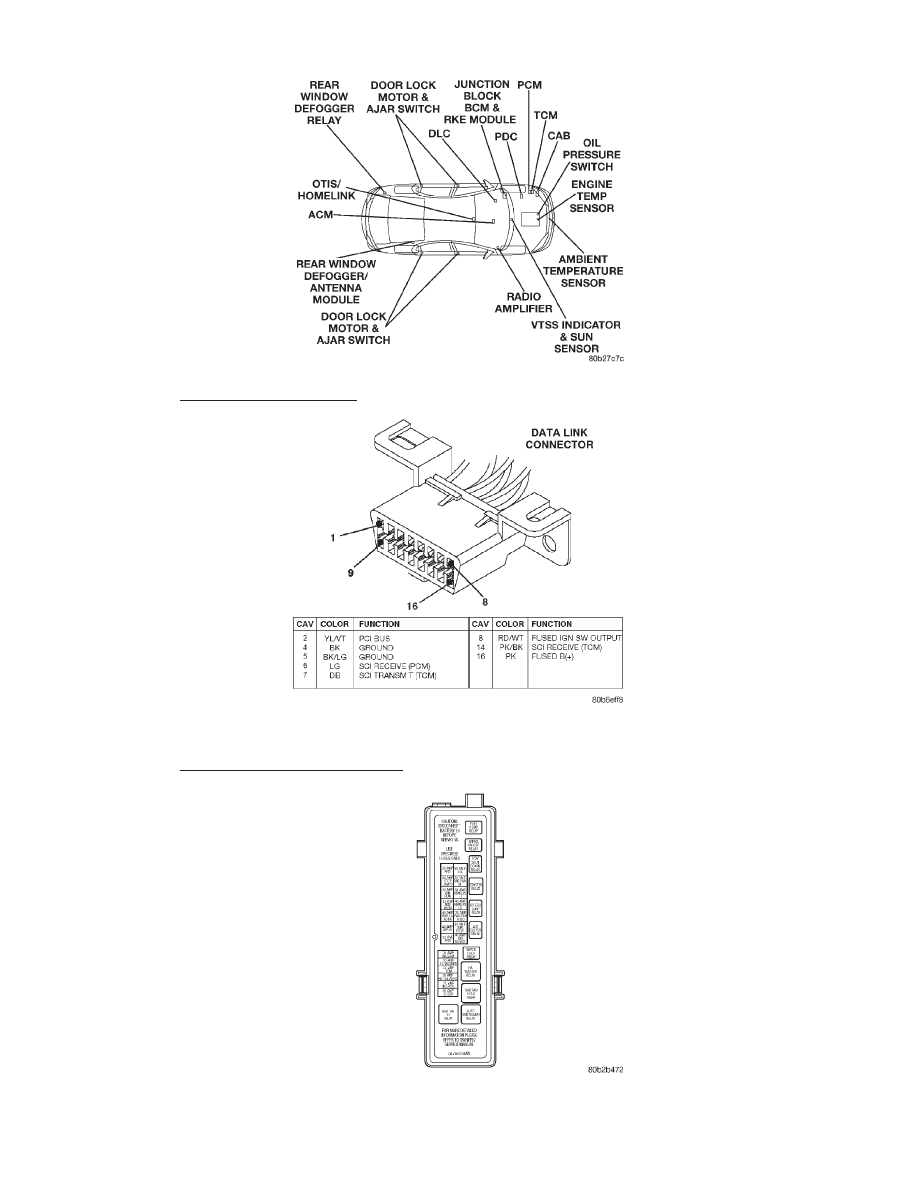

4.0

SYSTEM COMPONENT LOCATIONS

4.1

Data Link Connector

4.2

Power Distribution Center

G

E

N

E

R
A

L

I

N

F

O

R

M

A

T

I

O

N

21
