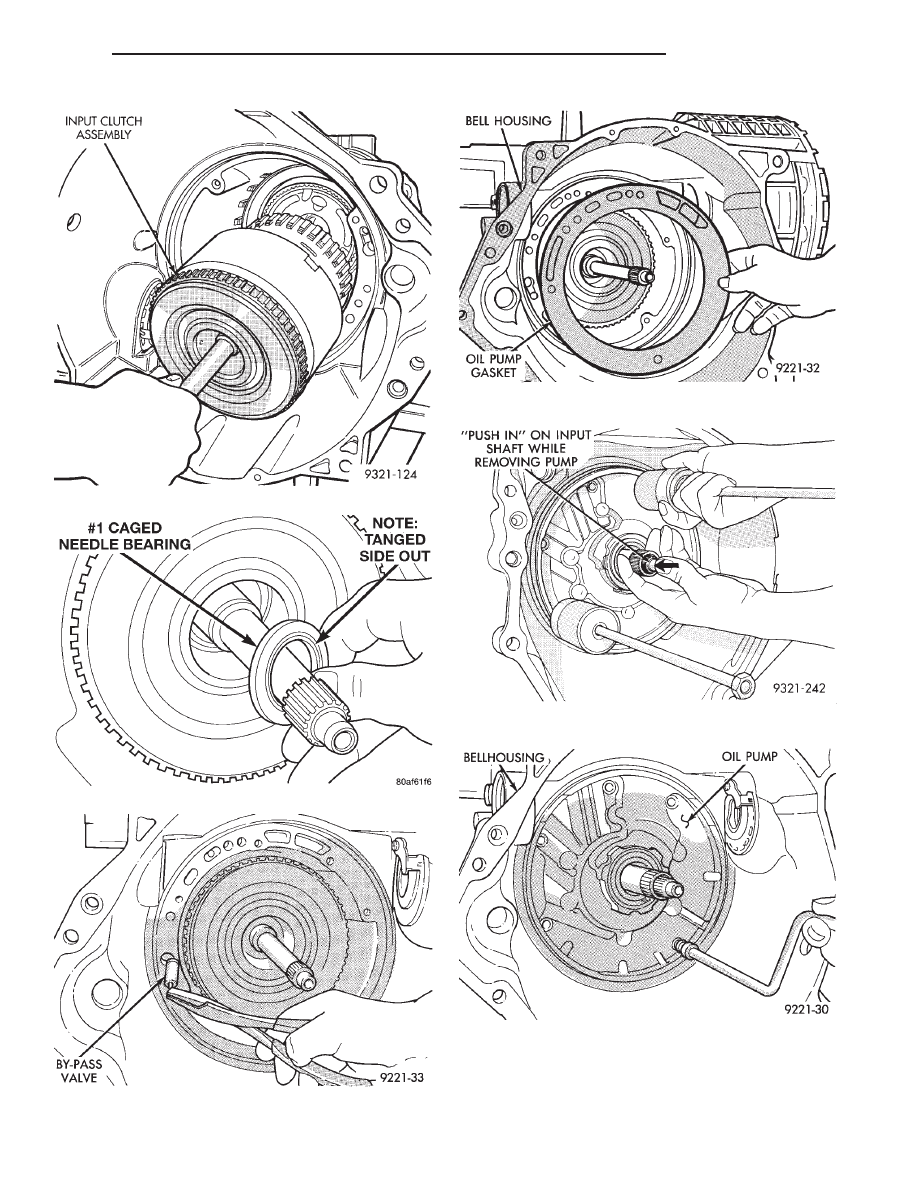

Fig. 255 Install Input Clutch Assembly

Fig. 256 Install Caged Needle Bearing

Fig. 257 Install By-Pass Valve

Fig. 258 Install Oil Pump Gasket

Fig. 259 Install Oil Pump

Fig. 260 Install Oil Pump Attaching Bolts

300M

TRANSAXLE

21 - 69

DISASSEMBLY AND ASSEMBLY (Continued)

NOTE: Install new driveshaft retainer clips to drive-
shafts.

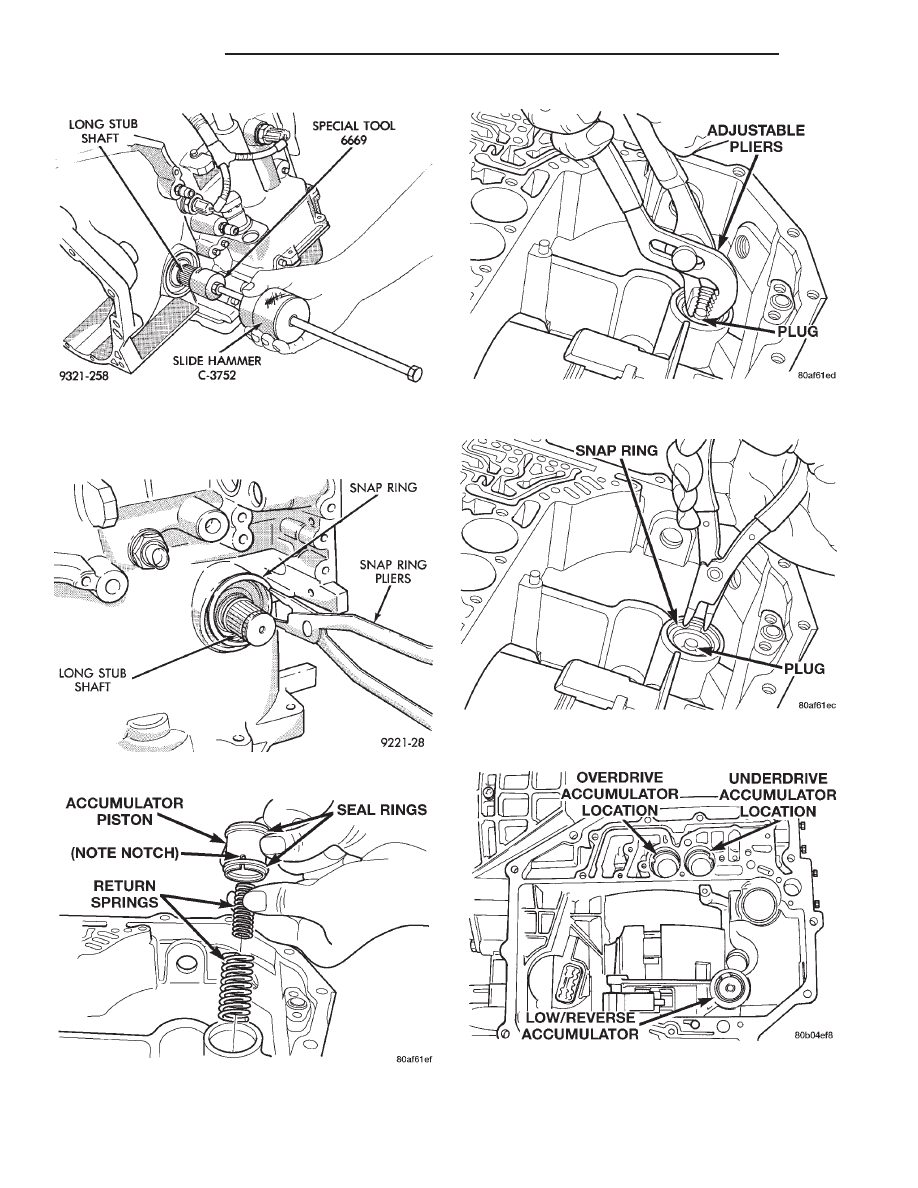

Fig. 261 Install Long Stub Shaft To Bellhousing

Fig. 262 Install Long Stub Shaft Snap Ring

Fig. 263 Install Low/Reverse Accumulator

Fig. 264 Install Low/Reverse Accumulator Plug

(Cover)

Fig. 265 Install Low/Reverse Accumulator Snap

Ring

Fig. 266 Accumulator Locations

21 - 70

TRANSAXLE

300M

DISASSEMBLY AND ASSEMBLY (Continued)

CAUTION: Do not handle the valve body by the
manual shaft. Damage could result.

Install both speed sensors from transaxle case (Fig.

273).

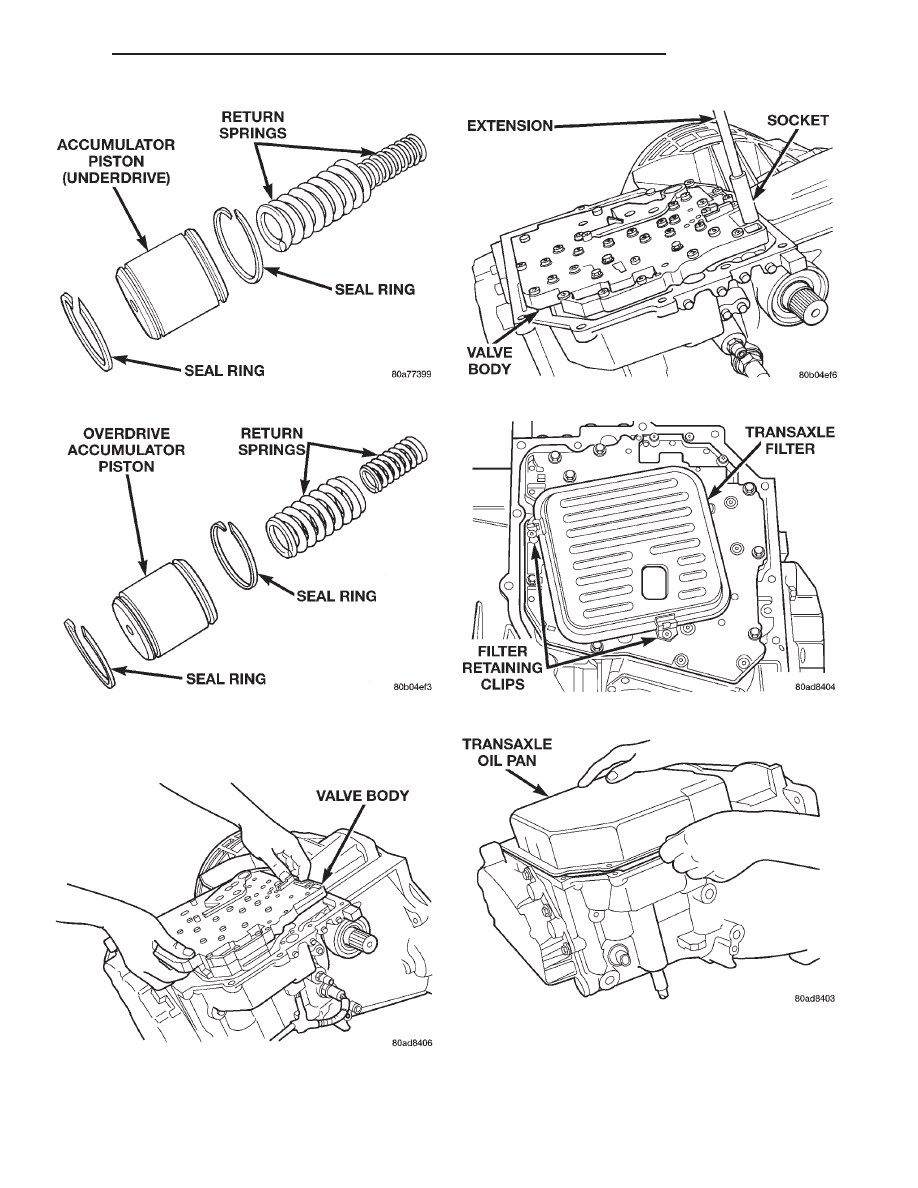

Fig. 267 Install Underdrive Accumulator and Springs

Fig. 268 Install Overdrive Accumulator and Springs

Fig. 269 Install Valve Body To Transaxle

Fig. 270 Install Valve Body Bolts (17)

Fig. 271 Install Transaxle Oil Filter

Fig. 272 Install Transaxle Oil Pan

300M

TRANSAXLE

21 - 71

DISASSEMBLY AND ASSEMBLY (Continued)

As a final check of the transaxle, measure the

input shaft end play. This will indicate when a #4
thrust plate change is required. The number 4 thrust
plate is located behind the overdrive clutch hub.
Attach a dial indicator to transaxle bell housing with
its plunger seated against end of input shaft (Fig.
274). Move input shaft in and out to obtain end play
reading. End play specifications are .13 to .64 mm
(.005 to .025 inch). If not within specifications, make
the necessary thrust plate adjustment.

DIFFERENTIAL RECONDITION

The valve body and solenoid wiring connector must

be removed from the transaxle in order to recondition
the transaxle differential. The transfer shaft cannot
be removed with the valve body in place. Refer to
Valve Body Recondition for removal procedure.

If any bearings in the differential require replace-

ment, all the bearings on the differential carrier and
transfer shaft must be replaced. The differential
adjusters must also be replaced when differential
bearings are replaced.

DISASSEMBLY

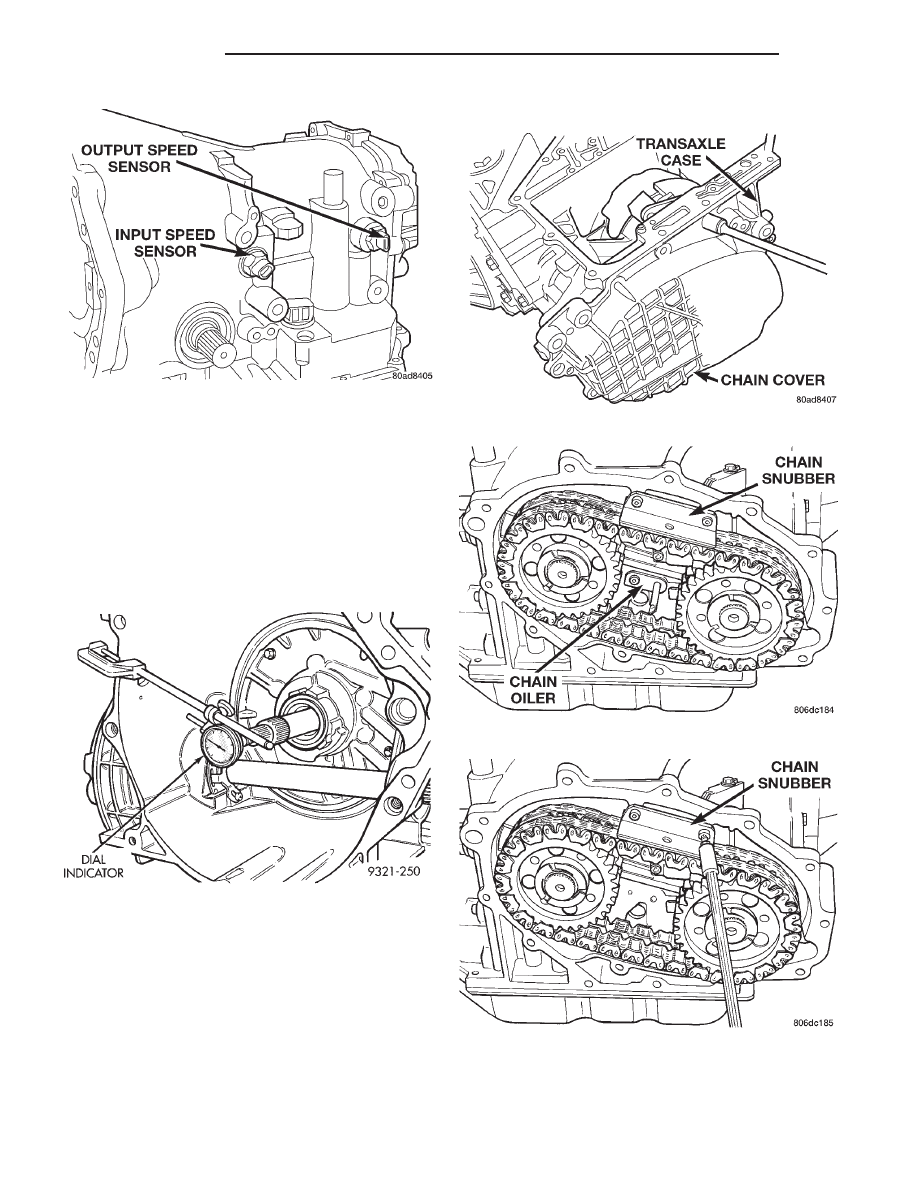

Fig. 273 Install Input and Output Speed Sensor

Fig. 274 Measure Input Shaft End Play

Fig. 275 Remove Chain Cover

Fig. 276 Remove Chain Oiler

Fig. 277 Remove Chain Snubber
