8W-95 SPLICE LOCATIONS

INDEX

page

page

DESCRIPTION AND OPERATION

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . 1

SPLICE LOCATIONS . . . . . . . . . . . . . . . . . . . . . . 1

DESCRIPTION AND OPERATION

INTRODUCTION

This section provides illustrations identifying the

general location of the splices in this vehicle. A splice
index is provided. Use the wiring diagrams in each

section for splice number identification. Refer to the
index for the proper splice number.

SPLICE LOCATIONS

For splices that are not shown in the figures in

this section a N/S is placed in the Fig. column.

Splice
Number

Location

Fig.

S100

Engine Harness Front of
Engine

3, 4

S101

Engine Harness Front of
Engine

3

S102

In T/O for Powertrain Control
Module

3, 4

S103

In T/O for Powertrain Control
Module

3, 4

S104

Engine Harness Front of
Engine

3

S105

Engine Harness Front of
Engine

3, 4

S106

Engine Harness Front of
Engine

3, 4

S107

In T/O for Powertrain Control
Module

3, 4

S108

Engine Harness Left Side

3

S109

Engine Harness Left Side

3, 4

S110

Engine Harness Right Side

3, 4

S111

Engine Harness Right Side

3, 4

S112

Engine Harness Front of
Engine

4

S113

Near T/O for Speed
Proportional Steering

N/S

S114

Near Transmission Control
Module

N/S

S115

Near Transmission Control
Module

N/S

S116

Left Inner Fender

2

Splice
Number

Location

Fig.

S117

Left Inner Fender

2

S118 (Early
Build)

Left Inner Fender

N/S

S118 (Late
Build)

Left Inner Fender

2

S119 (Early
Build)

Left Inner Fender

N/S

S119 (Late
Build)

Left Inner Fender

2

S120

Front Fascia

N/S

S121

Front Fascia

N/S

S122

Ground T/O from Power
Distribution Center

N/S

S123

Ground T/O from Power
Distribution Center

N/S

S124

In Power Distribution Center

N/S

S125

In Power Distribution Center

N/S

S126

In Power Distribution Center

N/S

S127

In Power Distribution Center

N/S

S128

In Power Distribution Center

N/S

S129

In Power Distribution Center

N/S

S130

Front Fascia

N/S

S131

Front Fascia

N/S

S132

Front Fascia

N/S

S133

Front Fascia

N/S

S134

Front Fascia

N/S

S135

Near T/O for Right Front
Lamps

1

300M

8W - 95 SPLICE LOCATIONS

8W - 95 - 1

Splice
Number

Location

Fig.

S136

Front Fascia

N/S

S137

Front Fascia

N/S

S138

Front Fascia

N/S

S139

Front Fascia

N/S

S140

Near Fuel Pump Module

N/S

S141

Transmission

5

S142

Transmission

5

S143

Transmission

5

S144

Between Generator and PDC

N/S

S145

Between Generator and PDC

N/S

S146

Transmission

5

S147 (Late
Build)

Left Inner Fender

2

S150

Rear of Left Headlamp

N/S

S151

Rear of Left Headlamp

N/S

S152

Rear of Right Headlamp

N/S

S153

Rear of Right Headlamp

N/S

S160

Front Fascia

N/S

S161

Front Fascia

N/S

S162

Front Fascia

N/S

S200

Instrument Panel Left Side

6

S201

Instrument Panel Left Side

6

S202

Instrument Panel Left Side

6

S203

Instrument Panel Left Side

6

S204

Instrument Panel Left Side

6

S205

Instrument Panel Left Side

6

S206

Instrument Panel Left Side

6

S207

Instrument Panel Left Side

6

S208

Instrument Panel Left Side

6

S209

Instrument Panel Right Side

6

S210

A/C Heater Harness

N/S

S211

A/C Heater Harness

N/S

S212

A/C Heater Harness

N/S

S213 (Late
Build)

Instrument Panel Left Side

6

S300

Left Cowl

8

S301

Left Front Sill

8

S302

Left front Sill

8

S303

Near Passenger Seat

N/S

S304

Left Body Rear

N/S

S305

Under Drivers Seat

8

S306

Left Body Rear

N/S

Splice
Number

Location

Fig.

S307

Left Body Rear

N/S

S308

Left Body Rear

N/S

S309

Left Body Rear

N/S

S310

Left Body Rear

N/S

S311

Right Front door

7

S312

Left Front Door

N/S

S313

Right Front door

7

S314

Left Front Door

N/S

S315

Left Front Door

N/S

S316

Left Front Door

N/S

S317

Left Front Door

N/S

S318

Left Front Door

N/S

S319

Under Headliner

N/S

S320

Under Headliner

N/S

S321

Under Headliner

N/S

S322

Under Headliner

N/S

S323

Under Headliner

N/S

S324

Under Headliner

N/S

S325

Under Headliner

N/S

S326

Under Headliner

N/S

S327

Under Headliner

N/S

S328

Power Seat

N/S

S329

Left Side Body

N/S

S330

Left Side Body

N/S

S331

Left Side Body

8

S332

Left Side Body

N/S

S334

Left Side Body

8

S335

Left Side Body

8

S336

Left Cowl

8

S337

Left Side Body

N/S

S338

Left Side Body

N/S

S339

Sun Roof Jumper

N/S

S340

Sun Roof Jumper

N/S

S341

Under Drivers Seat

N/S

S342

Under Drivers Seat

N/S

S343

Under Drivers Seat

N/S

S400

Near T/O For License Lamp

N/S

S403

Near T/O For Left Rear Fog
Lamp

N/S

S404

Near Left Tail/Stop Lamp

N/S

S405

Deck Lid

N/S

S406

Deck Lid

N/S

8W - 95 - 2

8W - 95 SPLICE LOCATIONS

300M

DESCRIPTION AND OPERATION (Continued)

Splice
Number

Location

Fig.

S407

Near T/O For Right Rear
Fog Lamp

N/S

S408

Near Right Tail/Stop Lamp

N/S

S410

Between C312 and License
Lamp T/O

N/S

S411

Near T/O For Sunroof

N/S

Splice
Number

Location

Fig.

S412

Near T/O For Sunroof Motor

N/S

S420

Near T/O For Right Rear
Fog Lamp

N/S

S421

Near T/O For Left Rear Fog
Lamp

N/S

300M

8W - 95 SPLICE LOCATIONS

8W - 95 - 3

DESCRIPTION AND OPERATION (Continued)

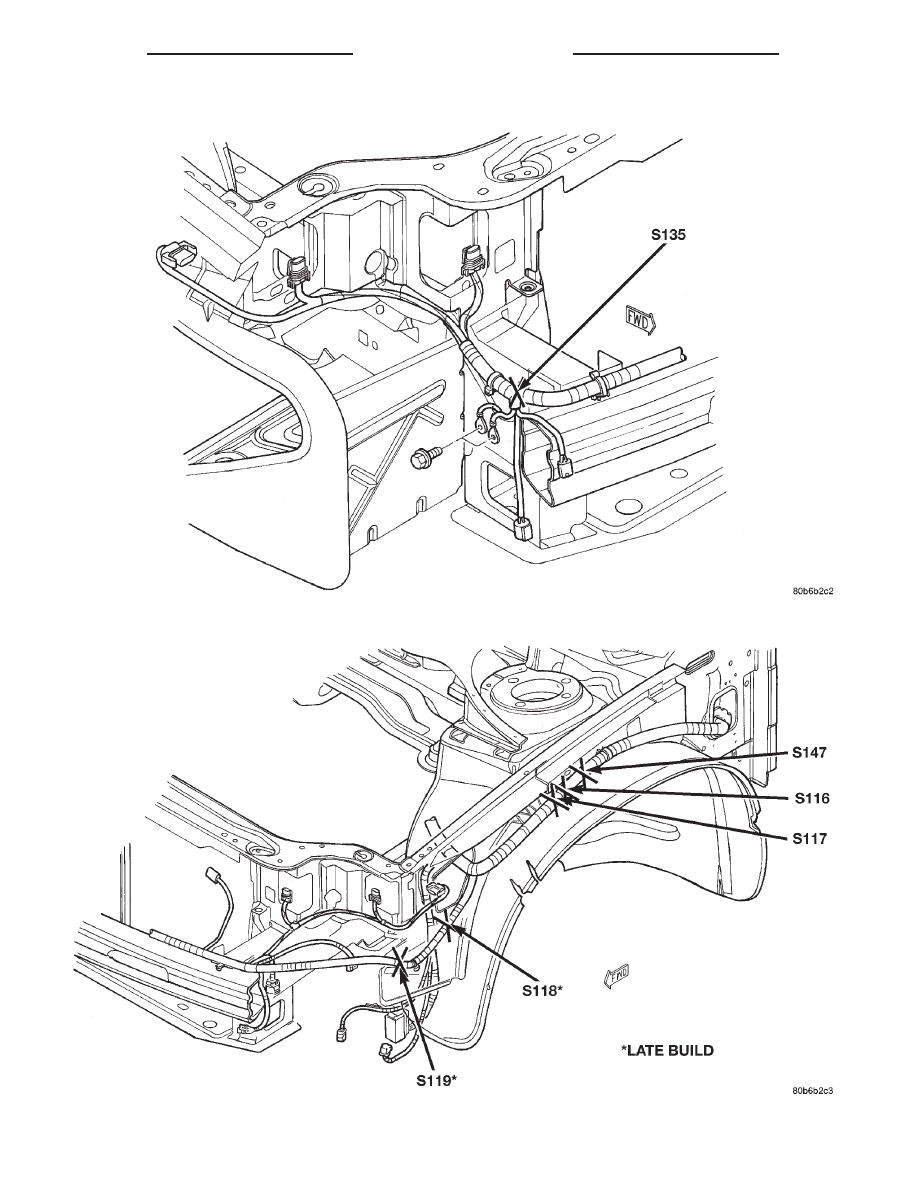

Fig. 1 Right Front Lamps

Fig. 2 Left Front Lamps

8W - 95 - 4

8W - 95 SPLICE LOCATIONS

300M
