Chrysler New Yorker. Manual - part 90

(3) Insert fog lamp rearward into opening in front

bumper fascia.

(4) Install screw(s) attaching fog lamp to fascia.
(5) Verify fog lamp operation and alignment. Refer

to Fog Lamp Alignment procedures in this group.

FRONT PARKING, AND TURN SIGNAL LAMP
HOUSING – LHS

The front parking, and turn signal lamp housing is

part of the headlamp housing. For removal procedure
refer to Headlamp Housing Removal and Installation
procedures.

FRONT PARKING, SIDE MARKER, AND TURN
SIGNAL LAMP HOUSING – CONCORDE/300M

REMOVAL

(1) Remove headlamp housing to access lamp

housing.

(2) Rotate and pull socket from lamp housing.
(3) Disconnect fastener attaching lamp housing to

fascia (Fig. 7).

(4) Remove lamp housing from vehicle.

INSTALLATION

(1) Place lamp housing in position on fascia.
(2) Install lamp fastener.
(3) Install bulb socket in lamp.
(4) Verify lamp operation.
(5) Install headlamp housing.

FRONT PARKING, SIDE MARKER, AND TURN
SIGNAL LAMP HOUSING – INTREPID

The front parking, side marker, and turn signal

lamp housing is part of the headlamp housing. For
removal

procedure

refer

to

Headlamp

Housing

Removal and Installation procedures.

FRONT SIDE MARKER HOUSING – LHS

REMOVAL

(1) Loosen fascia as necessary to access lamp.
(2) Remove bulb socket from lamp.
(3) Disconnect fasteners attaching side marker

lamp to fascia (Fig. 8).

(4) Remove attaching fasteners.
(5) Remove lamp housing from vehicle.

INSTALLATION

(1) Place lamp in position on fascia.
(2) Install lamp fasteners.
(3) Install bulb socket in lamp.
(4) Connect wire harness connector.
(5) Verify lamp operation.
(6) Attach fascia to vehicle.

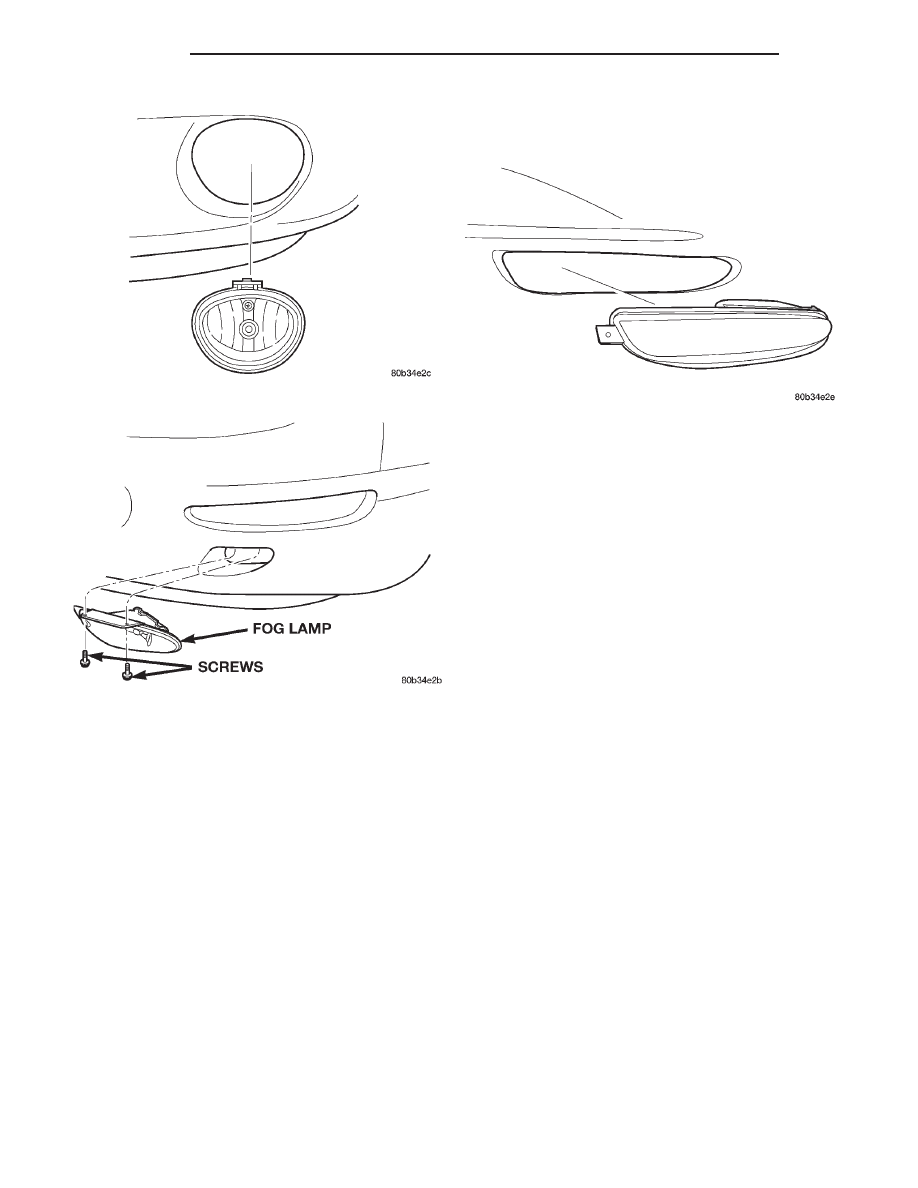

Fig. 5 Fog Lamp – LHS

Fig. 6 Fog Lamp – 300M

Fig. 7 Front Parking, Side Marker, and Turn Signal

Lamp Housing

8L - 18

LAMPS

300M

REMOVAL AND INSTALLATION (Continued)

HEADLAMP HOUSING – CONCORDE/LHS/330M

REMOVAL

(1) Release hood latch and open hood.
(2) Remove large rubber grommet (70 mm x 168

mm) from splash shield to gain access to fascia fas-
teners (Fig. 9).

(3) Remove fasteners attaching fascia to the front

fender and splash shield, using access hole in splash
shield (Fig. 10).

(4) Remove the push pins attaching the fascia to

the upper radiator closure panel (Fig. 11).

(5) Remove jackscrews attaching headlamp hous-

ing to crossmember and remove the lamp housing to
access the lamp(s) (Fig. 12).

(6) Roll fascia forward to clear way for headlamp

housing removal (Fig. 13).

(7) Disconnect wire connector from back of lamp

socket(s).

(8) Remove headlamp housing (Fig. 14).

INSTALLATION

CAUTION:

Do not touch the glass of halogen

bulbs with fingers or other possibly oily surface,
reduced bulb life will result.

(1) Place headlamp housing into position.
(2) Connect wire connector to lamp socket(s).
(3) Verify headlamp operation.
(4) Install jackscrews to attach headlamp housing

to crossmember.

(5) Align fascia to bumper reinforcement and

install the top center push pins, to upper radiator
closure panel.

(6) Align the two fascia studs to the fender vertical

attachments, at the same time align the fascia groove
on the horizontal flange with the fender drive pin.
Push fascia rearward to engage the fasteners.

(7) Install nut on fascia stud through the splash

shield access hole.

(8) Verify headlamp operation and alignment.

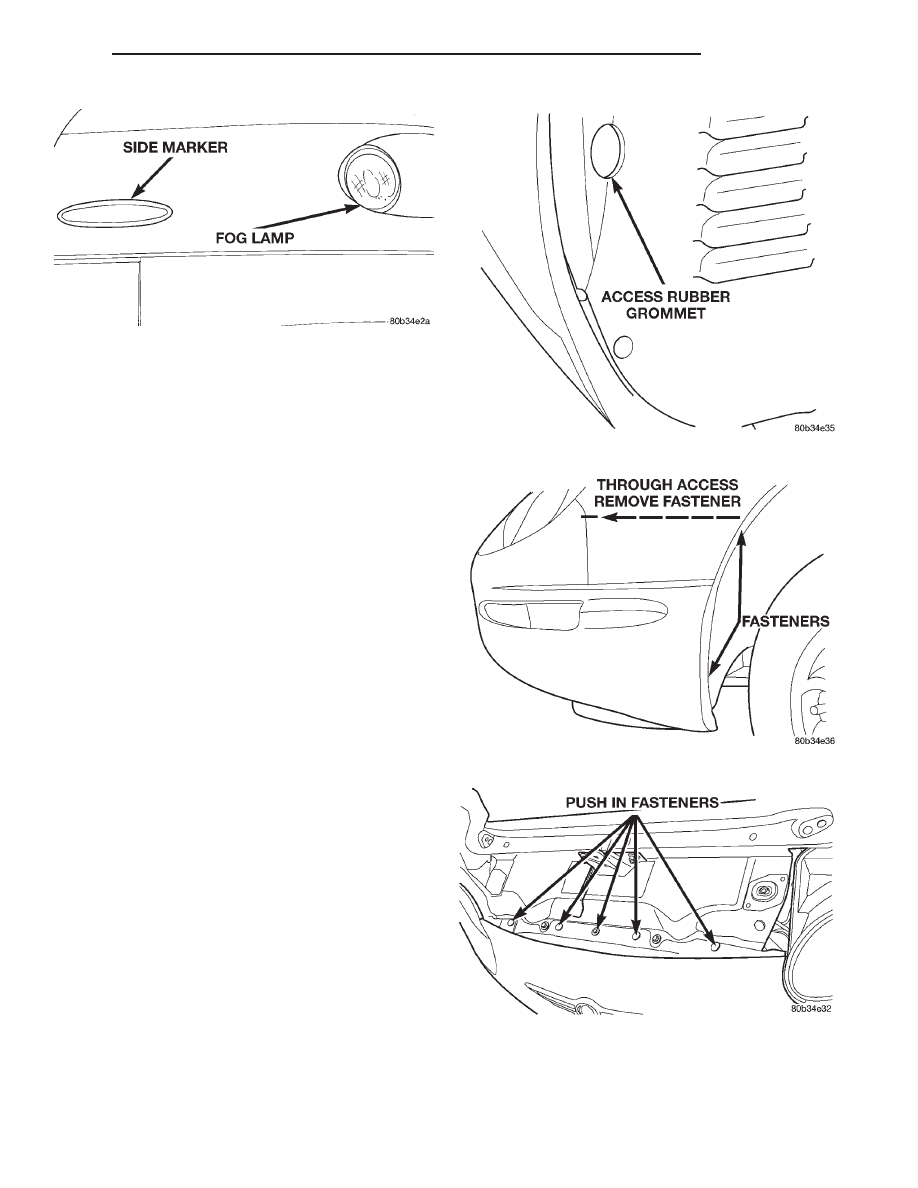

Fig. 8 Front Side Marker Lamp Housing

Fig. 9 Access Rubber Grommet

Fig. 10 Fastener Locations

Fig. 11 Remove Push In Fasteners

300M

LAMPS

8L - 19

REMOVAL AND INSTALLATION (Continued)

HEADLAMP HOUSING – INTREPID

Headlamp lens fogging is a normal condition

and does not require service. Moisture will vent
from tubes or vents located on the back of the
lamp.

REMOVAL

(1) Release hood latch and open hood.
(2) Remove jackscrews attaching headlamp to body

(Fig. 15).

(3) Remove headlamp from body.
(4) Disconnect wire connector from headlamp and

parking, side marker, and turn signal lamps.

(5) Remove headlamp housing from vehicle.

INSTALLATION

(1) Place headlamp housing in position on vehicle.
(2) Connect wire connector to headlamp, parking,

side marker, and turn signal lamps.

(3) Place headlamp lamp in position on body.
(4) Install screws to attach headlamp to body.
(5) Verify headlamp operation and alignment.

LICENSE PLATE LAMP – REAR BUMPER FASCIA

REMOVAL

(1) Remove screws holding license plate lamp to

fascia (Fig. 16).

(2) Remove license plate lamp from vehicle.

INSTALLATION

(1) Place license plate lamp in position on vehicle.
(2) Install screws to attach license plate lamp to

fascia.

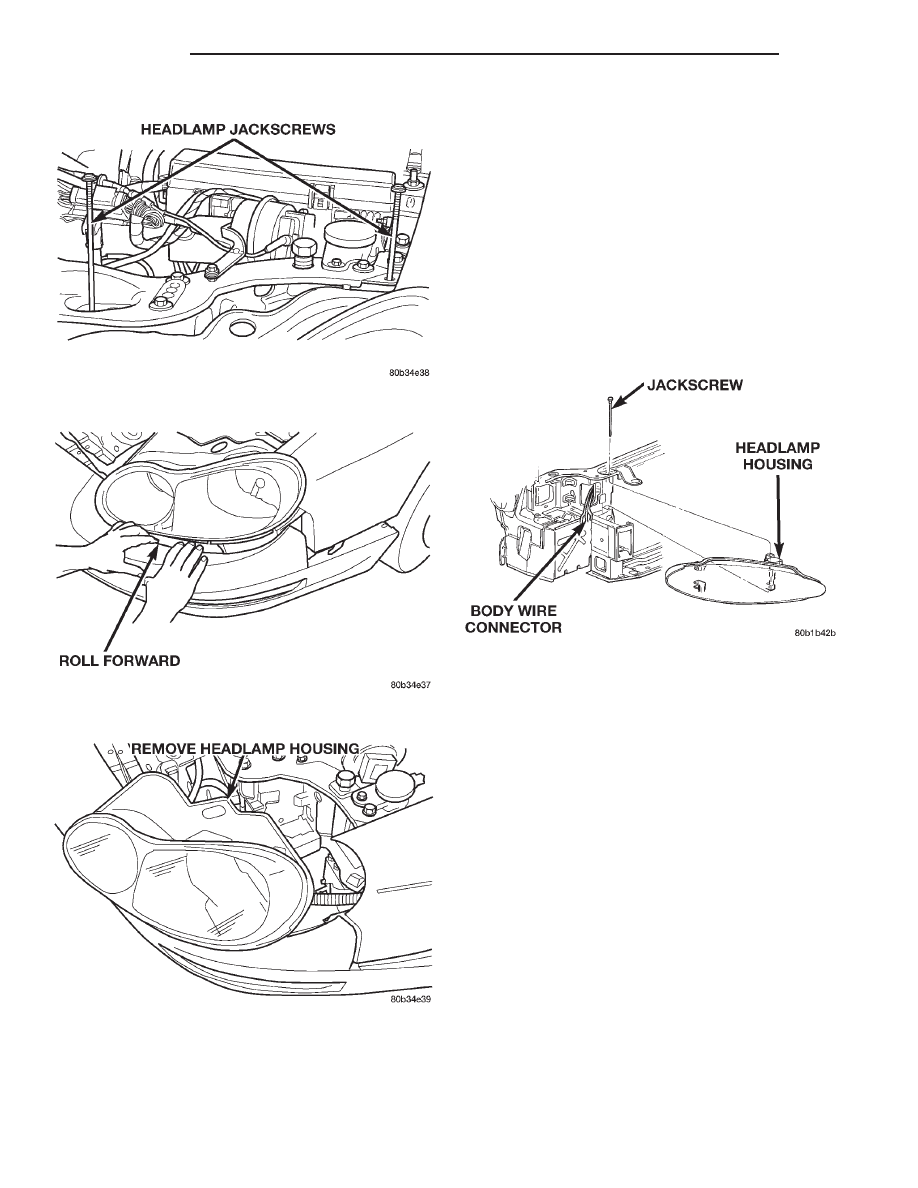

Fig. 12 Headlamp Jackscrews

Fig. 13 Roll Fascia Forward

Fig. 14 Remove Headlamp Housing

Fig. 15 Headlamp Housing

8L - 20

LAMPS

300M

REMOVAL AND INSTALLATION (Continued)

TAIL, STOP, BACK UP, AND TURN SIGNAL LAMP

REMOVAL

(1) Release deck lid latch and open deck lid.
(2) Remove fasteners attaching trunk lining to

lower rear trunk panel.

(3) Move the trunk lining to access the tail lamp

fasteners.

(4) Remove nuts attaching tail lamp to lower

trunk and quarter panel (Fig. 17), and (Fig. 18).

(5) Remove tail lamp from vehicle.
(6) Disconnect tail lamp wire connector from body

wire harness.

INSTALLATION

(1) Connect tail lamp wire connector to body wire

harness.

(2) Place tail lamp in position on vehicle.
(3) Install nuts to attach tail lamp to lower trunk

and quarter panel.

(4) Place trunk lining in position on lower trunk

panel.

(5) Install fasteners to attach trunk lining to lower

rear trunk panel.

(6) Verify lamp operation.

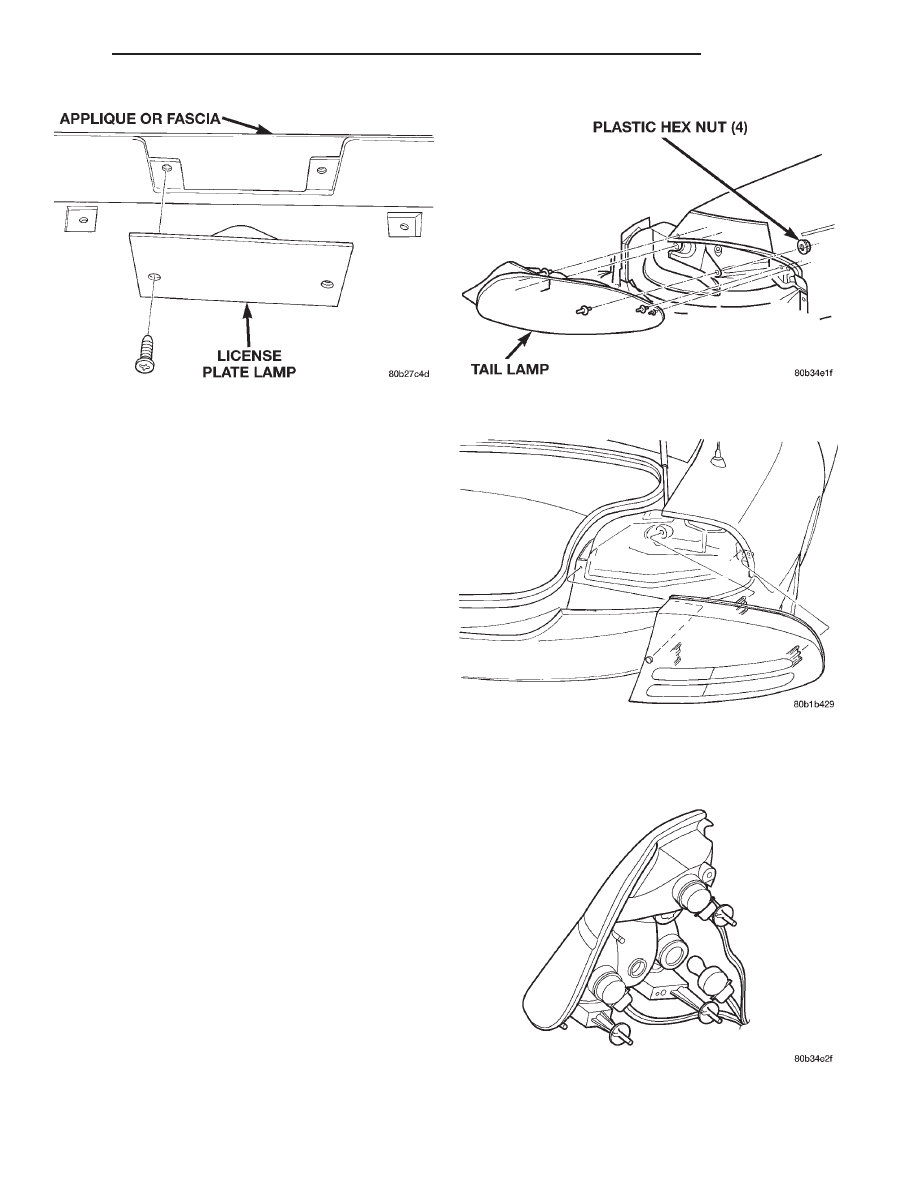

Fig. 16 License Plate Lamp

Fig. 17 Tail, Stop, Back up, and Turn Signal –

Concorde/ LHS

Fig. 18 Tail, Stop, Back up, and Turn Signal –

Intrepid

Fig. 19 Tail, Stop, Back up, and Turn Signal – 300M
