GENERAL INFORMATION

GENERAL INFORMATION

LH vehicle headlamps are equipped with a bubble

level to aid up/down headlamp alignment. The bubble
level is used to assist headlamp alignment when
compensating for vehicle ride height changes due to
heavy luggage compartment loads or vehicle ride
height changes. The vehicle should always be on a
level surface when headlamp alignments are checked
or changed. Headlamp alignment should always be
first attempted by using the bubble level.

The bubble levels cannot be calibrated. The bubble

level adjustments are set by the manufacturer. Hori-
zontal alignment does not ordinarily have to be
changed except in the case of body damage or tam-
pering.

ADJUSTMENTS

HEADLAMP ALIGNMENT PREPARATION

(1) Verify headlamp dimmer switch and high beam

indicator operation.

(2) Inspect and correct damaged or defective com-

ponents that could interfere with proper headlamp
alignment.

(3) Verify proper tire inflation.
(4) Clean headlamp lenses.
(5) Verify that luggage area is not heavily loaded.
(6) Fuel tank should be FULL. Add 2.94 kg (6.5

lbs.) of weight over the fuel tank for each estimated
gallon of missing fuel.

HEADLAMP AND FOG LAMP ADJUSTMENT USING
ALIGNMENT SCREEN

NOTE: LH vehicle headlamps should be aligned
using the low beams. The high beams should be
used to verify low beam settings.

ALIGNMENT SCREEN PREPARATION

(1) Position vehicle on a level surface perpendicu-

lar to a flat wall 7.62 meters (25 ft.) away from front
of headlamp lens.

(2) If necessary, tape a line on the floor 7.62

meters (25 ft.) away from and parallel to the wall.

(3) From the floor up 1.27 meters (5 ft.), tape a

line on the wall at the center line of the vehicle.
Sight along the center line of the vehicle (from rear
of vehicle forward) to verify accuracy of the line
placement.

(4) Rock vehicle side-to-side three times to allow

suspension to stabilize.

(5) Jounce front suspension three times by pushing

downward on front bumper and releasing.

(6) Measure the distance from the center of the

headlamp bulbs to the floor, or refer to Headlamp
Alignment Measurement Chart. Transfer measure-
ment to the alignment screen (with tape). Use this
line for up/down adjustment reference.

(7) Measure distance from the center line of the

vehicle to the center of the headlamp bulbs, or refer
to Headlamp Alignment Measurement Chart. Trans-
fer measurements to screen (with tape) to each side
of vehicle center line. Use these lines for left/right
adjustment reference (Fig. 1).

NOTE: There are reference marks on the lens to
assist in locating the lamp centers.

8L - 6

LAMPS

300M

HEADLAMP ADJUSTMENT

(Fig. 1). The low beam hot spot cut off should be

within 2 inches above/below the horizontal center
line, and to the right of the vertical center line. This
puts the low beam hot spot in the lower right quad-
rant of the aiming screen. Occasional stray filament
images should be disregarded while verifying aim.
Verify the vertical adjustment by checking the high
beams to ensure they are centered within

6 2 inches

relative to the horizontal center line. The low beams
should be shielded when checking high beams. Do
NOT cover the headlamp(s) for extended periods, as
the heat may damage them. To adjust headlamp
alignment, rotate the alignment screws, (Fig. 2) and
(Fig. 3) to achieve the specified pattern.

HEADLAMP ALIGNMENT MEASUREMENT CHART

Module

Low Beam Center Line to Ground

Distance Between Lamp Centers (Low

Beam)

Concorde

25.0 in.

635.4 mm

54.2 in.

1376 mm

Intrepid

25.7 in.

652.4 mm

52.4 in.

1330 mm

LHS

25.0 in.

635.4 mm

49.3 in.

1254.5 mm

300M

24.8 in.

629.3 mm

52.7 in.

1338.5 mm

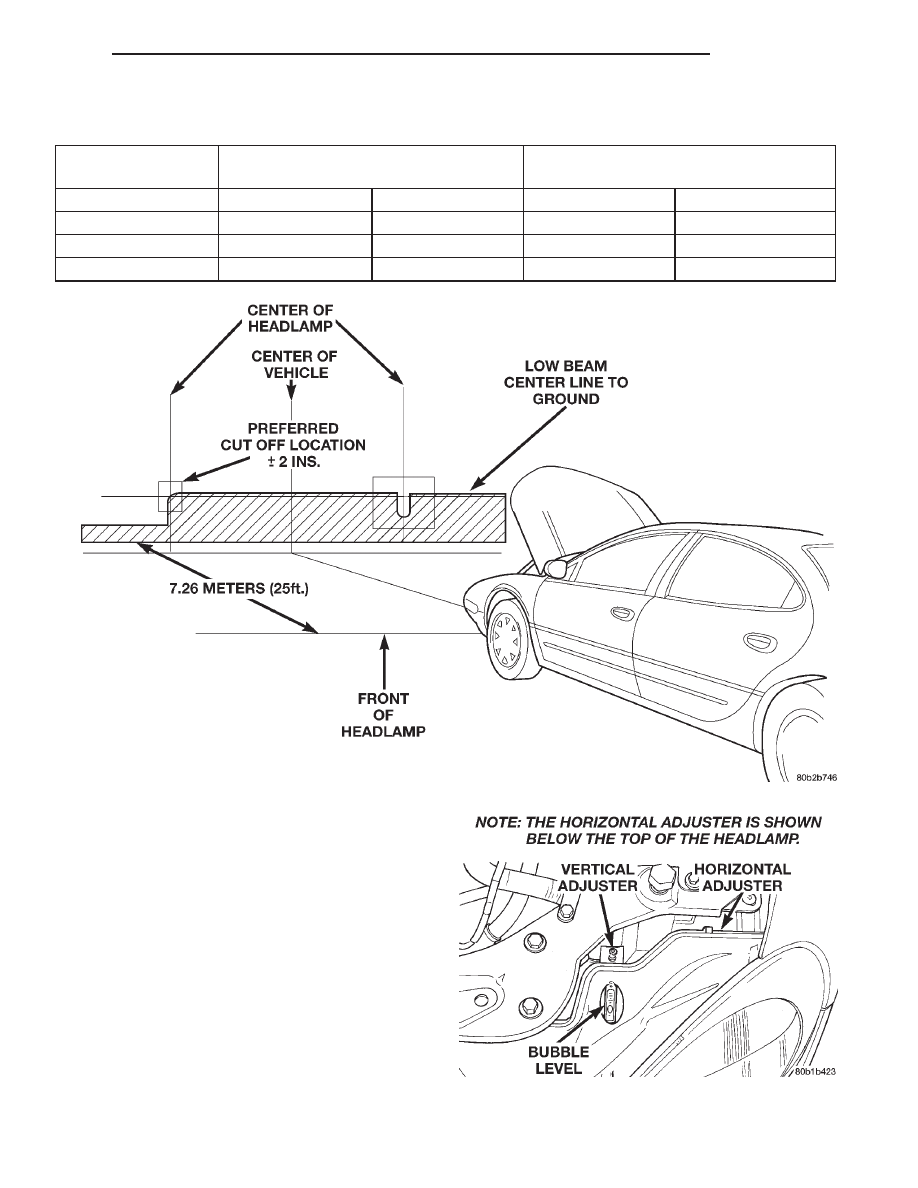

Fig. 1 Headlamp Alignment Screen

Fig. 2 Headlamp Alignment Screws – Concorde/

LHS/300M

300M

LAMPS

8L - 7

ADJUSTMENTS (Continued)

FOG LAMP ALIGNMENT

Prepare an alignment screen. Refer to Alignment

Screen Preparation paragraph in this section. A prop-
erly aligned fog lamp will project a pattern on the
alignment screen 100 mm (4 in.) below the fog lamp
center line and straight ahead. To adjust fog lamp
alignment, rotate the alignment screw (Fig. 5), (Fig.
6) or (Fig. 7).

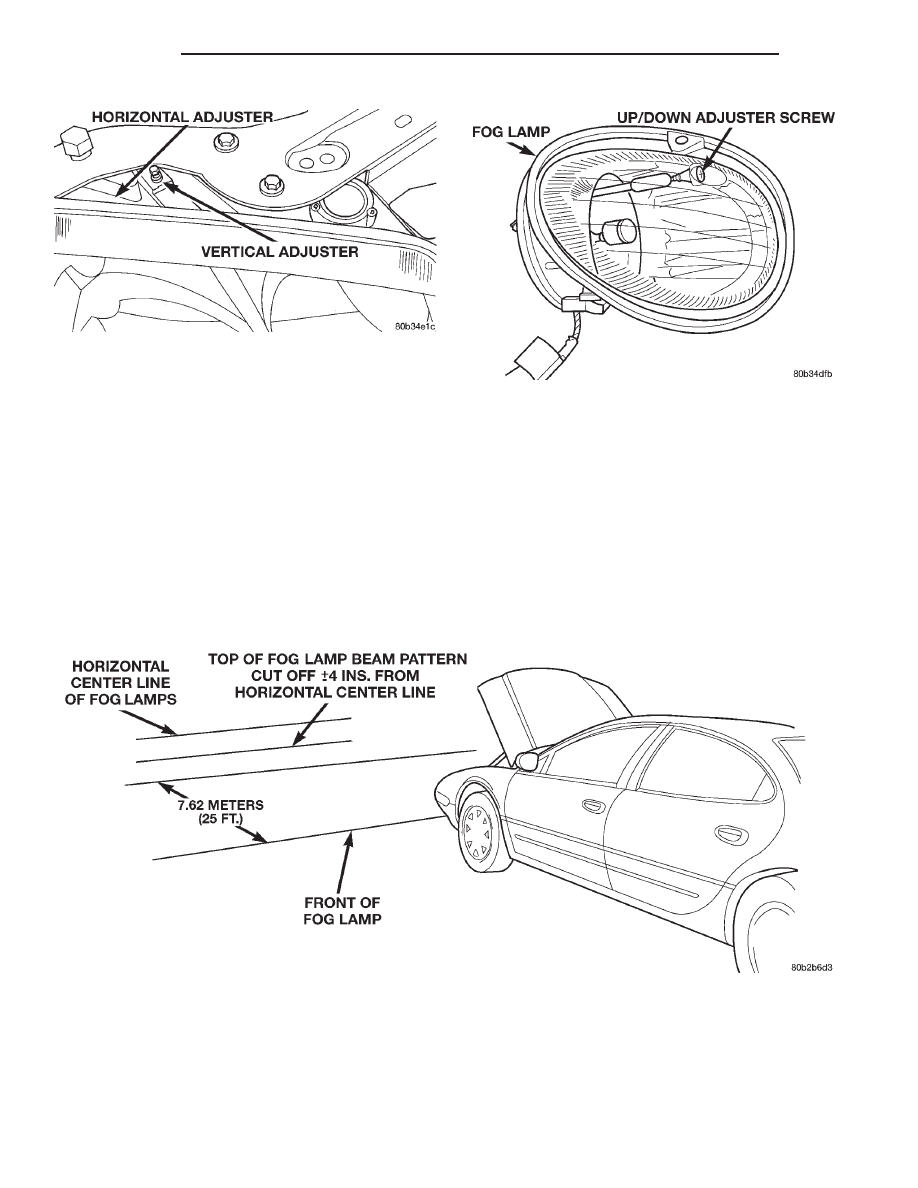

Fig. 4 Fog Lamp Alignment Screen

Fig. 5 Fog lamp Adjuster Screw – Intrepid

Fig. 3 Headlamp Alignment Screws – Intrepid

8L - 8

LAMPS

300M

ADJUSTMENTS (Continued)

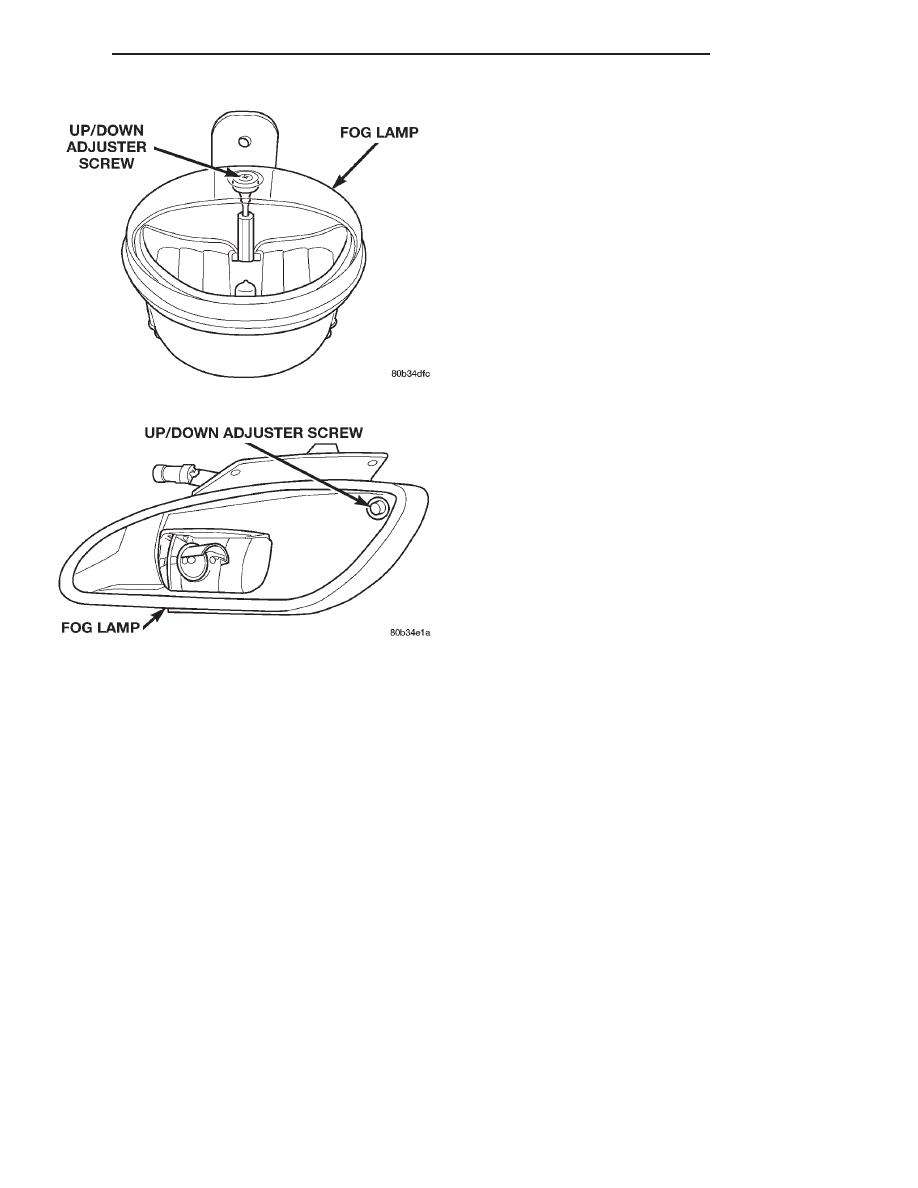

Fig. 6 Fog lamp Adjuster Screw – LHS

Fig. 7 Fog lamp Adjuster Screw – 300M

300M

LAMPS

8L - 9

ADJUSTMENTS (Continued)
