B2319-WIPER HI/LOW CONTROL CIRCUIT OPEN

For a complete wiring diagram Refer to Section 8W.

8R - 20

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

When the FCM detects a short/low condition.

Possible Causes

INTEGRATED POWER MODULE

Diagnostic Test

1.

INTEGRATED POWER MODULE

Turn the ignition off.

Replace the Wiper HI/LOW relay with and known good relay.

With the Scan Tool, clear all FCM DTC’s.

Turn the Wipers ON then OFF.

With the Scan Tool, read the Wiper DTC’s.

Does the Scan Tool read: B2319-WIPER HI/LOW CONTROL CIRCUIT OPEN?

Yes

>> Replace the Integrated Power Module in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Test complete.

Perform the BODY VERIFICATION TEST — VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

LX

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 21

B231F-FRONT/REAR WASHER MOTOR CONTROL CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

8R - 22

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

When the FCM detects a short/low condition on the washer Pump Motor Control circuit.

Possible Causes

(W10)/(W20) WASHER PUMP MOTOR CONTROL CIRCUIT SHORT TOGETHER

(W10) WASHER PUMP MOTOR CONTROL CIRCUIT SHORT TO GROUND

(W20) WASHER PUMP MOTOR CONTROL CIRCUIT SHORT TO GROUND

WIPER WASHER PUMP

FRONT CONTROL MODULE

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Washers on.

With the Scan Tool, read the Wiper/Washers DTC’s.

Does the Scan Tool read: B231F-FRONT/REAR WASHER MOTOR CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

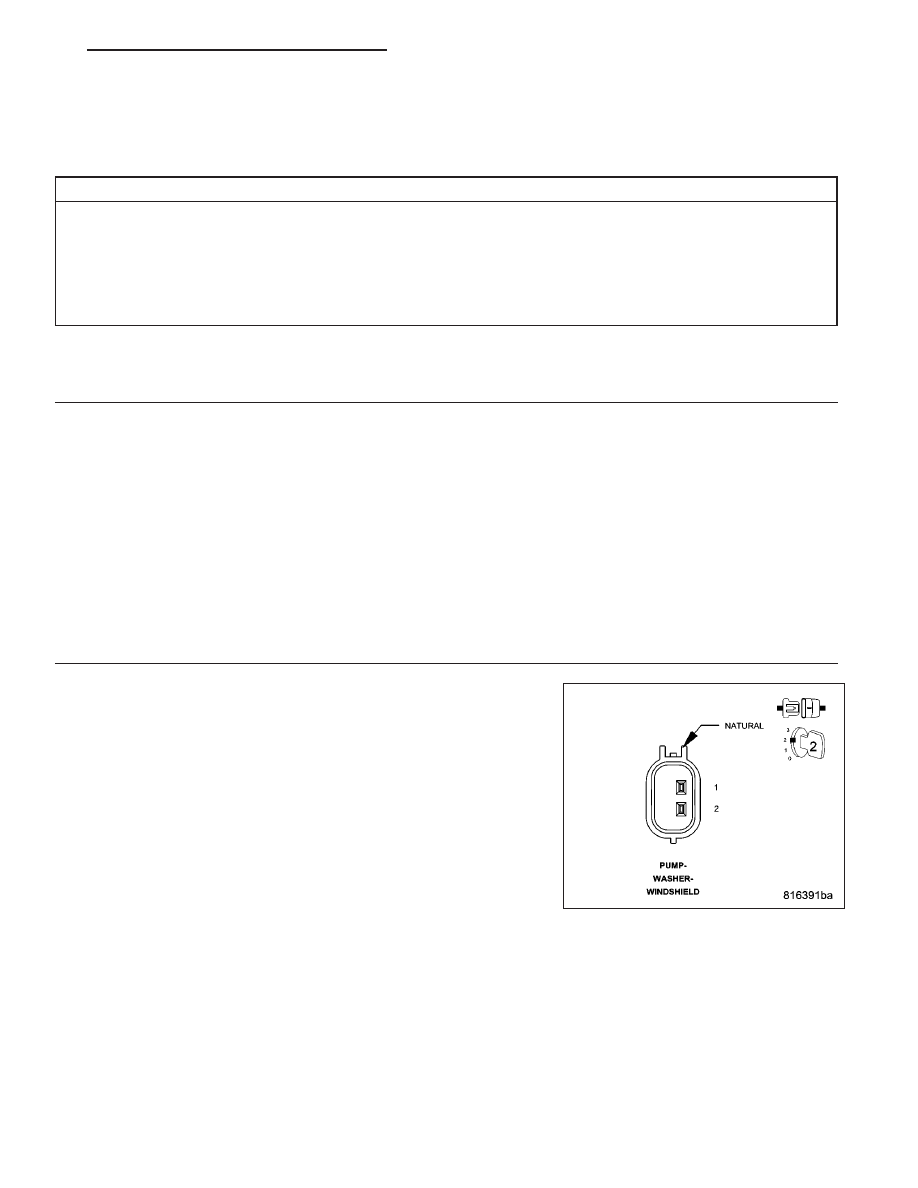

2.

WASHER PUMP MOTOR

Turn the ignition off.

Disconnect the Washer Pump Motor connector.

Turn the ignition on.

With the Scan Tool, read the DTC’s.

Does the Scan Tool read:B231F-FRONT/REAR WASHER MOTOR
CONTROL CIRCUIT LOW?

Yes

>> Go To 3

No

>> Replace the Washer Pump Motor in accordance with the

service information.

Perform the BODY VERIFICATION TEST — VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)
