Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 571

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0209-LOST COMMUNICATION WITH MEMORY SEAT CONTROL MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0212-LOST COMMUNICATION WITH SCCM-CAN-B

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0231-LOST COMMUNICATION WITH RAIN SENSING MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0241-LOST COMMUNICATION WITH AUTO HIGHBEAM HEADLAMP CONTROL
MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

8M - 154

OVERHEAD CONSOLE - ELECTRICAL DIAGNOSTICS

LX

OVERHEAD CONSOLE - SERVICE INFORMATION

TABLE OF CONTENTS

page

page

OVERHEAD CONSOLE - SERVICE

INFORMATION
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157

ELECTRONIC VEHICLE INFORMATION

CENTER
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
DIAGNOSIS AND TESTING

ELECTRONIC VEHICLE INFORMATION

CENTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

STANDARD PROCEDURE

COMPASS CALIBRATION . . . . . . . . . . . . . . . . . . 161
COMPASS DEMAGNETIZING . . . . . . . . . . . . . . . 163
COMPASS VARIATION ADJUSTMENT . . . . . . . 163

UNIVERSAL TRANSMITTER

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

DIAGNOSIS AND TESTING

UNIVERSAL TRANSMITTER . . . . . . . . . . . . . . . . 166

STANDARD PROCEDURE

PROGRAMMING TRANSMITER CODES . . . . . 167
ERASING TRANSMITTER CODES . . . . . . . . . . . 168
REPROGAMMING TRANSMITTER CODES . . . 168

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

SENSOR-AMBIENT AIR TEMPERATURE

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
DIAGNOSIS AND TESTING

AMBIENT TEMPERATURE SENSOR . . . . . . . . . 170

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172

LX

OVERHEAD CONSOLE - SERVICE INFORMATION

8M - 155

OVERHEAD CONSOLE - SERVICE INFORMATION

DESCRIPTION

An overhead console is standard on this vehicle and
includes the following components:

•

Overhead storage compartment (1)

•

Front map/reading lamps (2)

•

Power sunroof switch (3) - if equipped

•

Universal transmitter (4)

•

Electronic Overhead Module

The overhead console assembly is mounted by three
snap clips (1) securing it to a molded plastic retainer
bracket located above the headliner. The Electronic
Overhead Module is secured to the overhead console
with screws (2).

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Pull downward on the sides of the overhead con-

sole housing firmly and evenly to disengage the
snap clips from the overhead console bracket.

8M - 156

OVERHEAD CONSOLE - SERVICE INFORMATION

LX

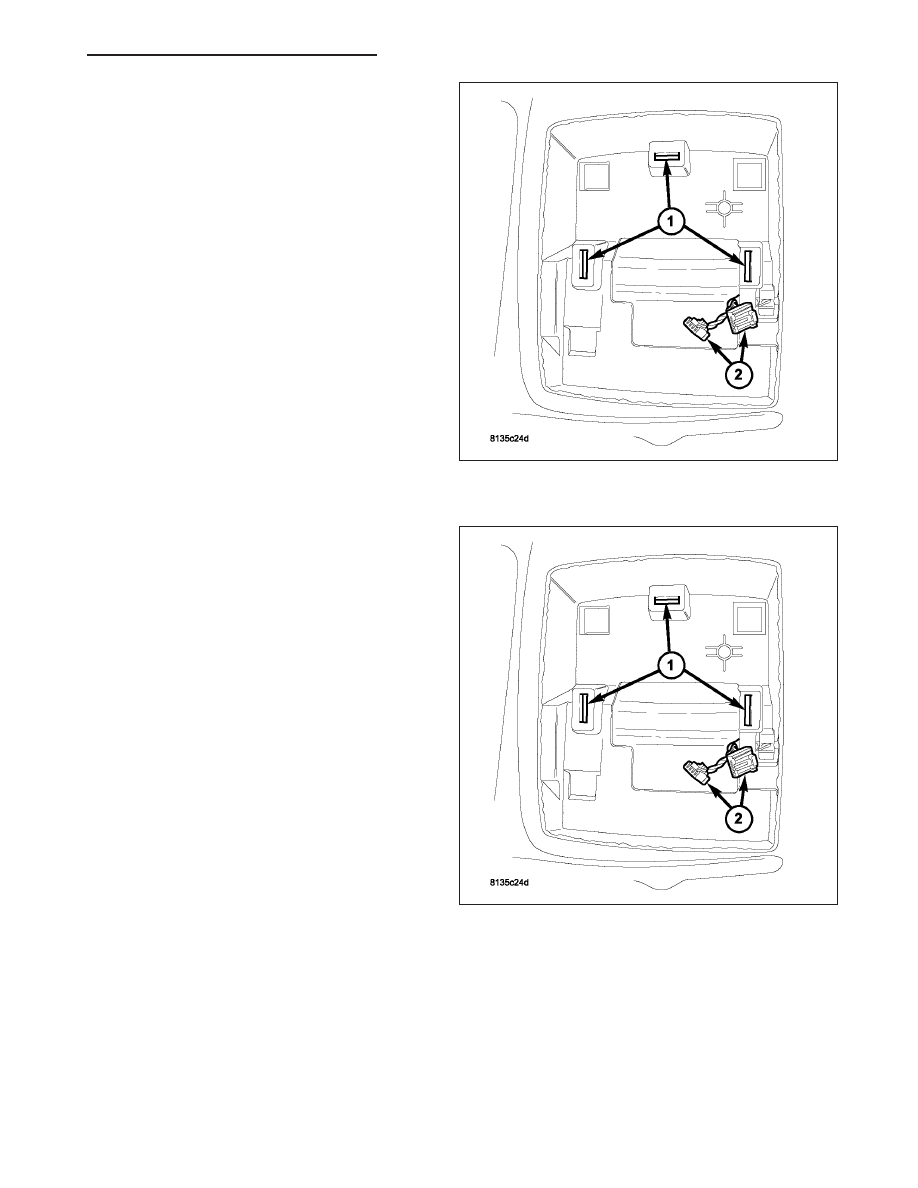

3. Lower the overhead console from the headliner far

enough to access the wire harness connectors (2).

4. Disconnect the roof wire harness connectors (2)

from the overhead console wire harness connector.

5. Remove the overhead console from the headliner.

INSTALLATION

1. Position the overhead console near the mounting

location on the headliner.

2. Reconnect the roof wire harness connectors (2) to

the overhead console.

3. Align the snap clips on the overhead console hous-

ing with their receptacles (1) in the overhead con-
sole bracket.

4. Push upward firmly and evenly on the sides of the

overhead console housing over the snap clip loca-
tions until the snap clip is fully engaged with its
receptacle in the overhead console bracket.

5. Reconnect the battery negative cable.

LX

OVERHEAD CONSOLE - SERVICE INFORMATION

8M - 157
