Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 2371

2. Install the lower tube to vehicle.

3. Install the lower tube bolts to EGR valve.

4. Install the lower tube bolts to exhaust manifold.

5. Tighten the lower tube to EGR valve bolts to 11

N·m (95 in. lbs.) torque.

6. Tighten the lower tube to exhaust manifold bolts to

31 N·m (275 in. lbs.) torque.

7. Connect the electrical connector to EGR valve and

lock.

8. Relocate the purge solenoid.

9. Install purge solenoid to bracket.

10. Connect negative battery cable.

25 - 42

EXHAUST GAS RECIRCULATION

LX

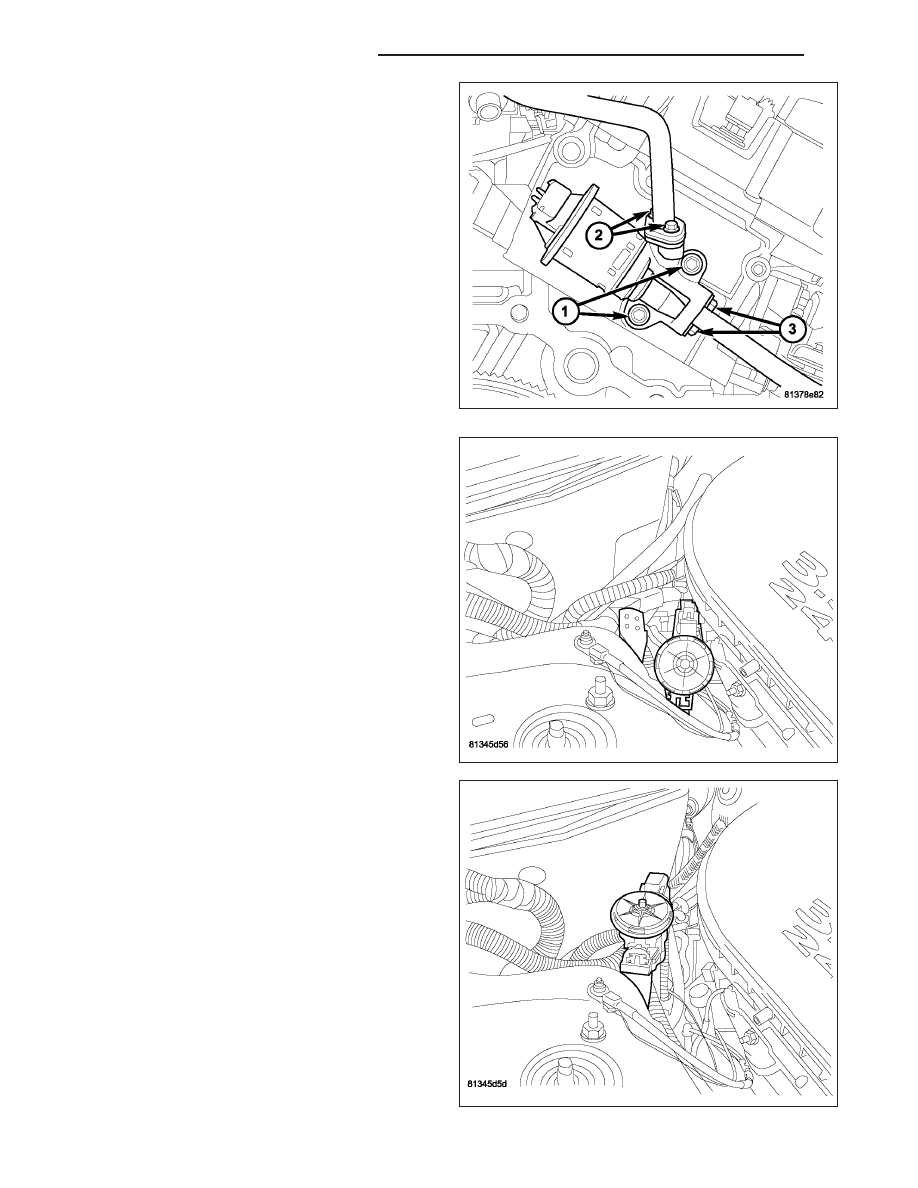

2.7L - UPPER TUBE

1. Clean mounting surface.

2. Inspect rubber silicone seals on intake manifold

end of EGR tube.

3. Install upper tube into the intake manifold, being

careful that the silicone rubber seals are correctly
installed and undamaged..

4. Install new gasket between the EGR valve and

tube and install bolts (2).

5. Tighten the upper tube to EGR valve bolts to 11

N·m (95 in. lbs.) torque.

6. Connect the electrical connector to EGR valve and

lock.

7. Relocate the purge solenoid.

LX

EXHAUST GAS RECIRCULATION

25 - 43

8. Install purge solenoid to bracket.

9. Connect negative battery cable.

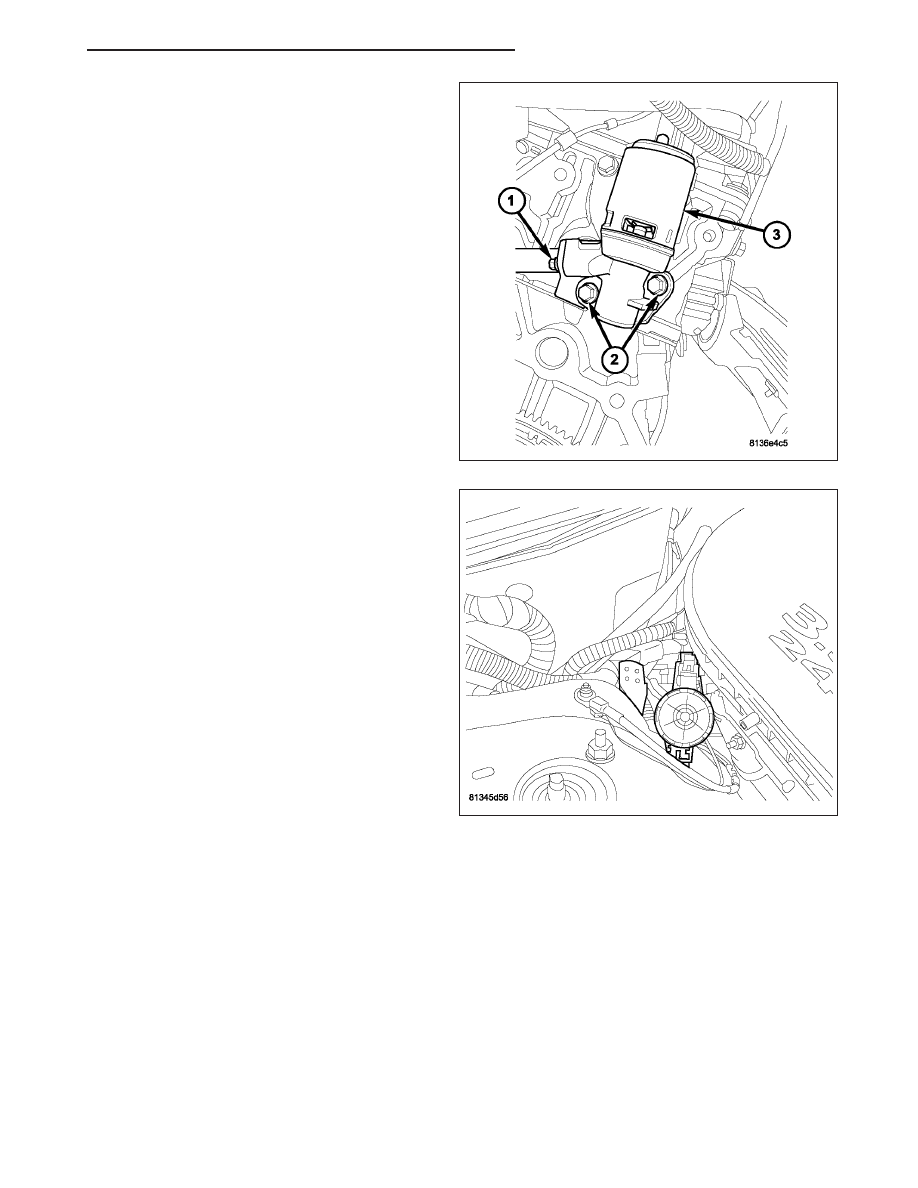

3.5L

1. Clean mounting surface.

2. Inspect rubber silicone seals on intake manifold

end of EGR tube.

3. Install tube into the intake manifold being careful

that the silicone rubber seals are correctly installed
and undamaged.

25 - 44

EXHAUST GAS RECIRCULATION

LX

4. Install the tube bolts to EGR valve.

5. Tighten the EGR tube to EGR valve bolts to 11

N·m (95 in. lbs.) torque.

6. Connect the electrical connector to EGR valve and

lock.

7. Install upper intake manifold, (Refer to 9 - ENGINE/

MANIFOLDS/INTAKE

MANIFOLD

-

INSTALLA-

TION).

8. Install the shock tower brace.

9. Install the wiper module, (Refer to 8 - ELECTRI-

CAL/WIPERS/WASHERS/WIPER

MODULE

-

INSTALLATION).

10. Relocate the purge solenoid.

LX

EXHAUST GAS RECIRCULATION

25 - 45
