LEFT CYLINDER HEAD

1. Disconnect the negative battery cable.

2. Drain cooling system.

3. Remove front timing cover and align the camshaft gear and crankshaft gear timing marks to TDC (Refer to 9 -

ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) - REMOVAL).

4. Remove the rear timing cover (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) -

REMOVAL).

5. Remove the cylinder head cover (Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER HEAD COVER(S) -

REMOVAL).

6. Remove the rocker arm assembly (Refer to 9 - ENGINE/CYLINDER HEAD/ROCKER ARM / ADJUSTER ASSY

- REMOVAL).

TIMING GEAR ALIGNMENT

1 - RIGHT CAMSHAFT GEAR ALIGNMENT MARK

7 - LEFT CAMSHAFT GEAR

2 - RIGHT CAMSHAFT GEAR

8 - LEFT CAMSHAFT GEAR ALIGNMENT MARK

3 - CYLINDER HEAD TO INNER TIMING BELT COVER BOLTS -
RIGHT

9 - CRANKSHAFT GEAR ALIGNMENT MARK

4 - TIMING BELT

10 - CRANKSHAFT GEAR

5 - WATER PUMP PULLEY

11 - TIMING BELT TENSIONER PULLEY

6 - CYLINDER HEAD TO INNER TIMING BELT COVER BOLTS -
LEFT

12 - TIMING BELT TENSIONER

9 - 2156

ENGINE - 3.5L - SERVICE INFORMATION

LX

7. Remove the camshaft thrust plate (1) from the rear

of the cylinder head.

8. Maneuver the camshaft rearward and out of the

cylinder head approximately 3.5 inches

NOTE: Care must be taken not to damage the cylinder head to seal or camshaft journal surfaces when
removing the camshaft seal.

9. Using an appropriate driver (1) carefully remove

camshaft oil seal.

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2157

INSTALLATION

RIGHT CYLINDER HEAD

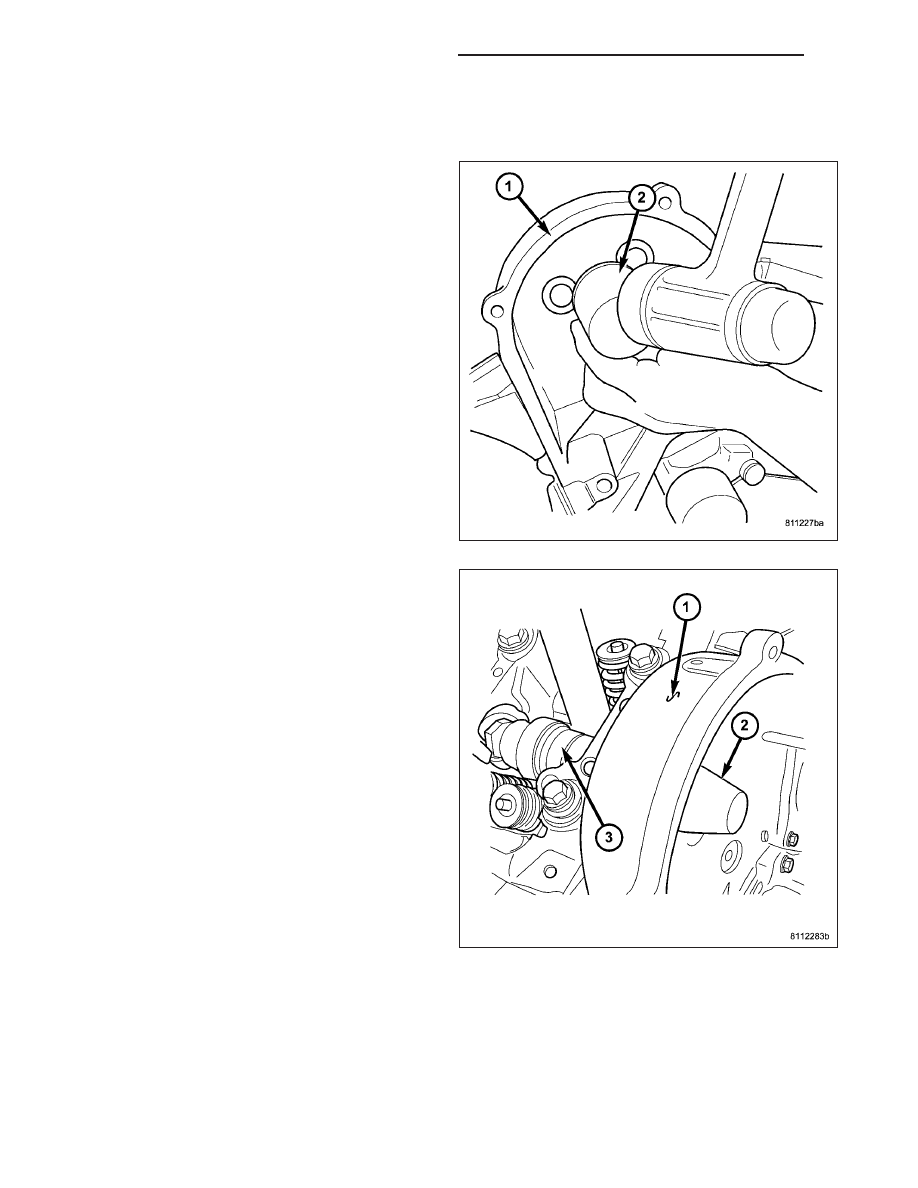

1. Position the camshaft seal into the cylinder head.

2. Using MD-998306 (2) tap the seal into place.

3. Apply light coat of clean engine oil to the camshaft

oil seal lip and 6788 Seal Protector Sleeve (2).

4. Install oil seal 6788 Seal Protector Sleeve (2) onto

the camshaft.

5. Slide the camshaft (3) forward, inserting the seal

protector (2) through the camshaft seal until the
camshaft (3) seats.

6. Remove Special Tool (2) from the camshaft.

9 - 2158

ENGINE - 3.5L - SERVICE INFORMATION

LX

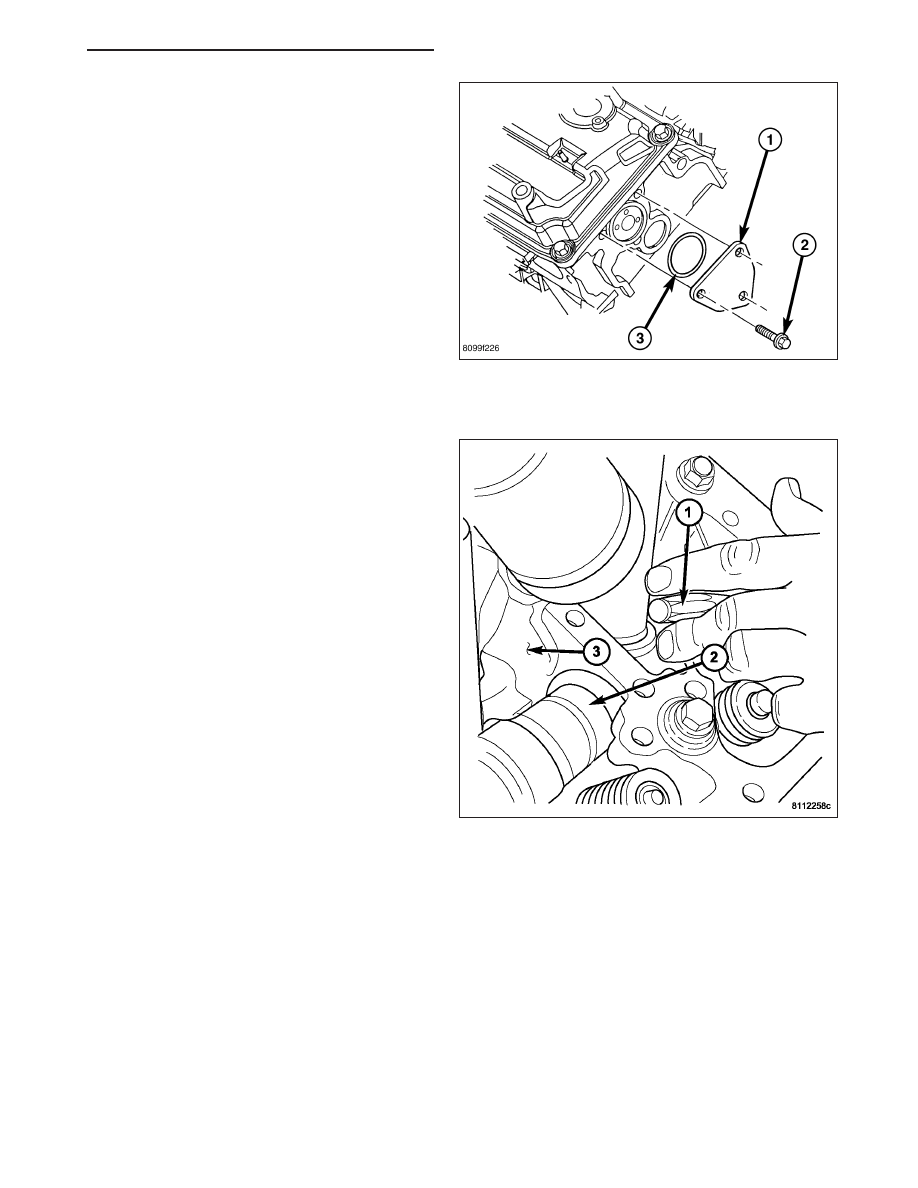

7. Install the camshaft thrust plate (1), and new seal

(3) to the rear of the cylinder head.

8. Install the EGR valve (2).

9. Install camshaft sprocket (2) and tighten the cam-

shaft sprocket bolt to 102 N·m (75 ft.lbs.).
