2. Install power steering return line to cradle by fas-

tening clips (1) as shown.

3. Install axle assembly support bracket (1) and

torque bolts to 28 N·m (21 ft. lbs.).

4. Install RH catalytic converter/exhaust pipe assembly. (Refer to 11 - EXHAUST SYSTEM/CATALYTIC CON-

VERTER - INSTALLATION)

5. Install front propeller shaft. (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT - INSTALLATION)

6. Install intermediate shaft. (Refer to 3 - DIFFERENTIAL & DRIVELINE/INTERMEDIATE SHAFT - INSTALLATION)

7. Install both front halfshafts. (Refer to 3 - DIFFERENTIAL & DRIVELINE/HALF SHAFT - INSTALLATION)

3 - 84

FRONT AXLE - 175 FIA

LX

8. Fill axle with 600ml (0.64 qts.) of Mopar

T

75W-90

Synthetic Gear Lubricant. Fluid level should be at
or near bottom of fill hole. Torque fill plug (1) to 30
N·m (22 ft. lbs.).

9. Lower vehicle.

ADJUSTMENTS

ADJUSTMENT

PINION BEARING PRELOAD

NOTE: Pinion bearing preload is controlled and adjusted by means of a select-thickness spacer sandwiched
between the pinion head and tail bearing cones.

1. Remove

pinion

housing

assembly

from

axle

housing.

LX

FRONT AXLE - 175 FIA

3 - 85

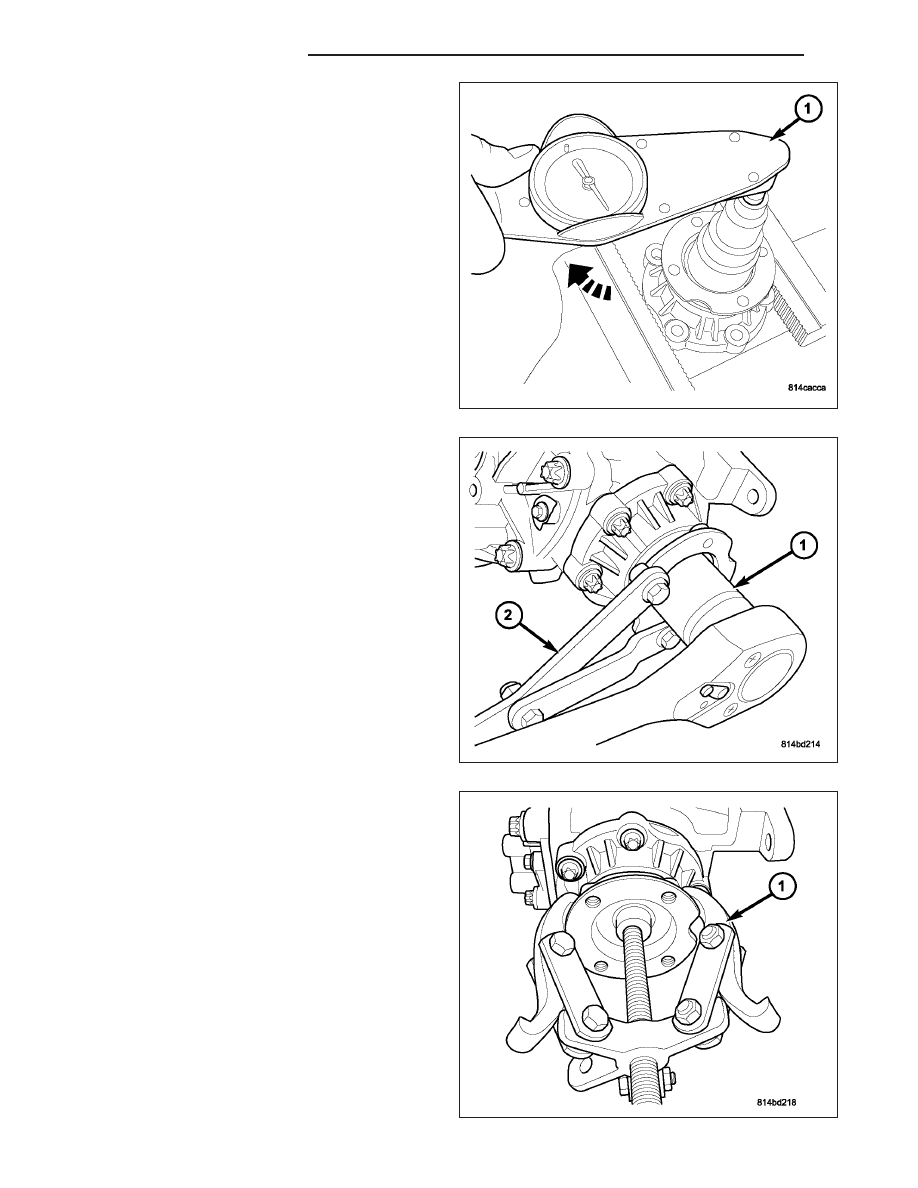

2. Using a dial-type torque wrench (1), measure pin-

ion

housing

rotating

torque.

Rotating

torque

should be within 130-260 N·cm (12-23 in. lbs.). If
rotating torque is below this range, disassemble
pinion housing, measure and install a slightly
thicker spacer (1), reassemble and reverify. If rotat-
ing torque is above this range, disassemble pinion
housing, install a slightly thinner spacer, reassem-
ble and reverify rotating torque.

3. Using Tool 6958 (2), remove pinion flange nut.

4. Using Puller 1026 (1), remove pinion flange.

3 - 86

FRONT AXLE - 175 FIA

LX

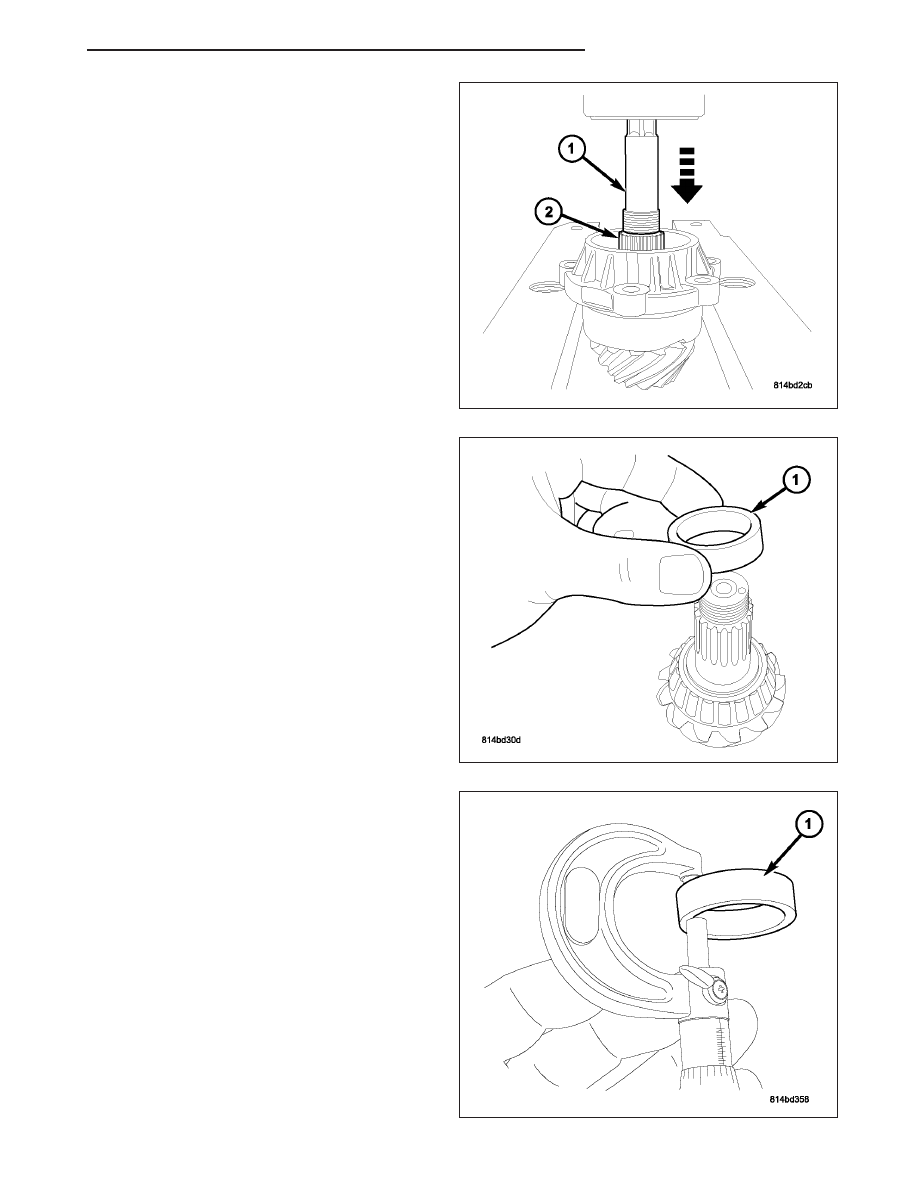

5. Press pinion gear (2) out of housing.

6. Remove pinion bearing preload spacer (1).

7. Measure spacer (1) and correct per rotating torque

measurement.

LX

FRONT AXLE - 175 FIA

3 - 87
