CAUTION: When installing, be sure guide bracket and
split sleeve touch the rear of the transaxle case.

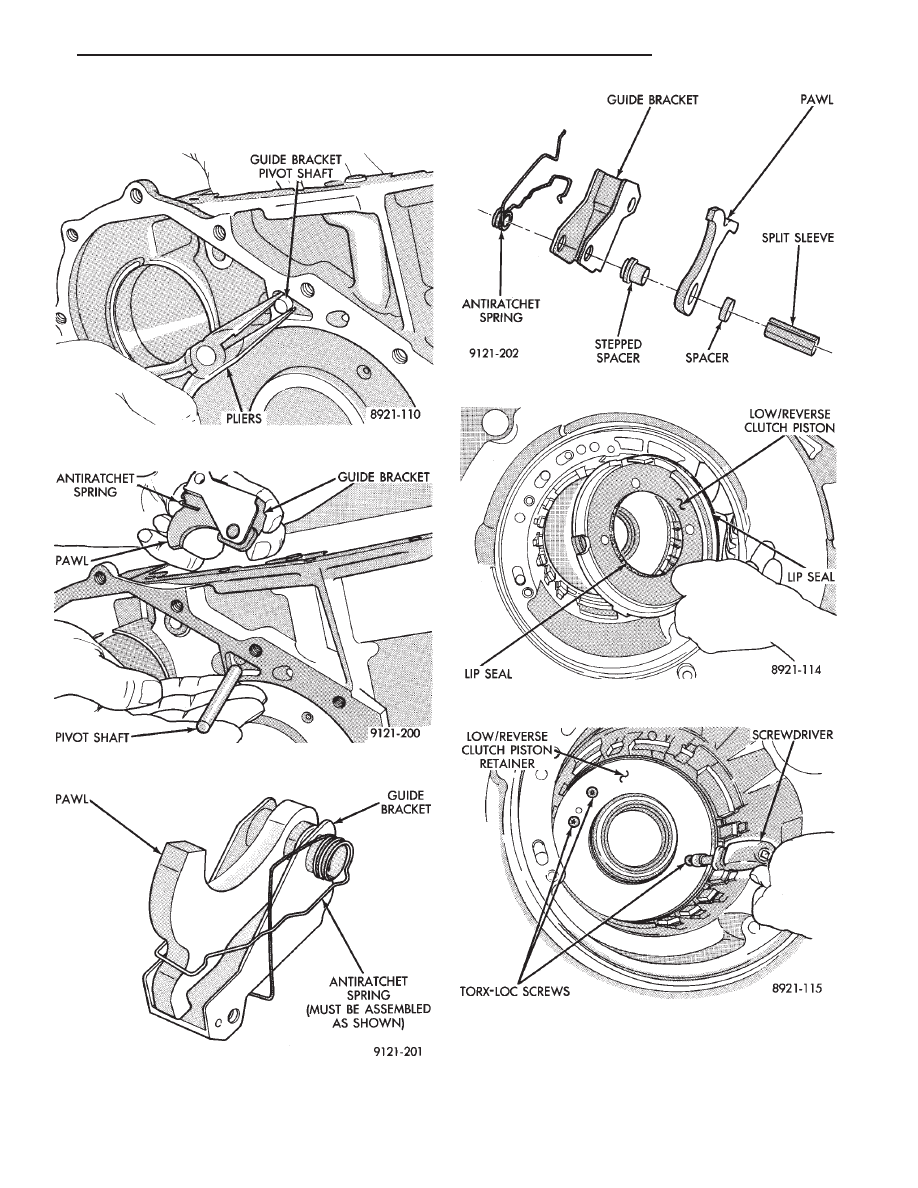

Fig. 74 Guide Bracket Pivot Shaft

Fig. 75 Pivot Shaft and Guide Bracket

Fig. 76 Guide Bracket Assembled

Fig. 77 Guide Bracket Disassembled

Fig. 78 Low/Reverse Clutch Piston

Fig. 79 Piston Retainer Attaching Screws

.

TRANSAXLE

21 - 113

CAUTION: Drift bearing cup all the way around.

To assemble, reverse the above procedure. Be sure to

check both grounded clutch clearances (Figs. 87 and
88). Before installing the input clutches retainer, follow
the instructions in ‘‘Determining No. 4 Thrust Plate
Thickness’’ (Figs. 89, 90, 91, 92).

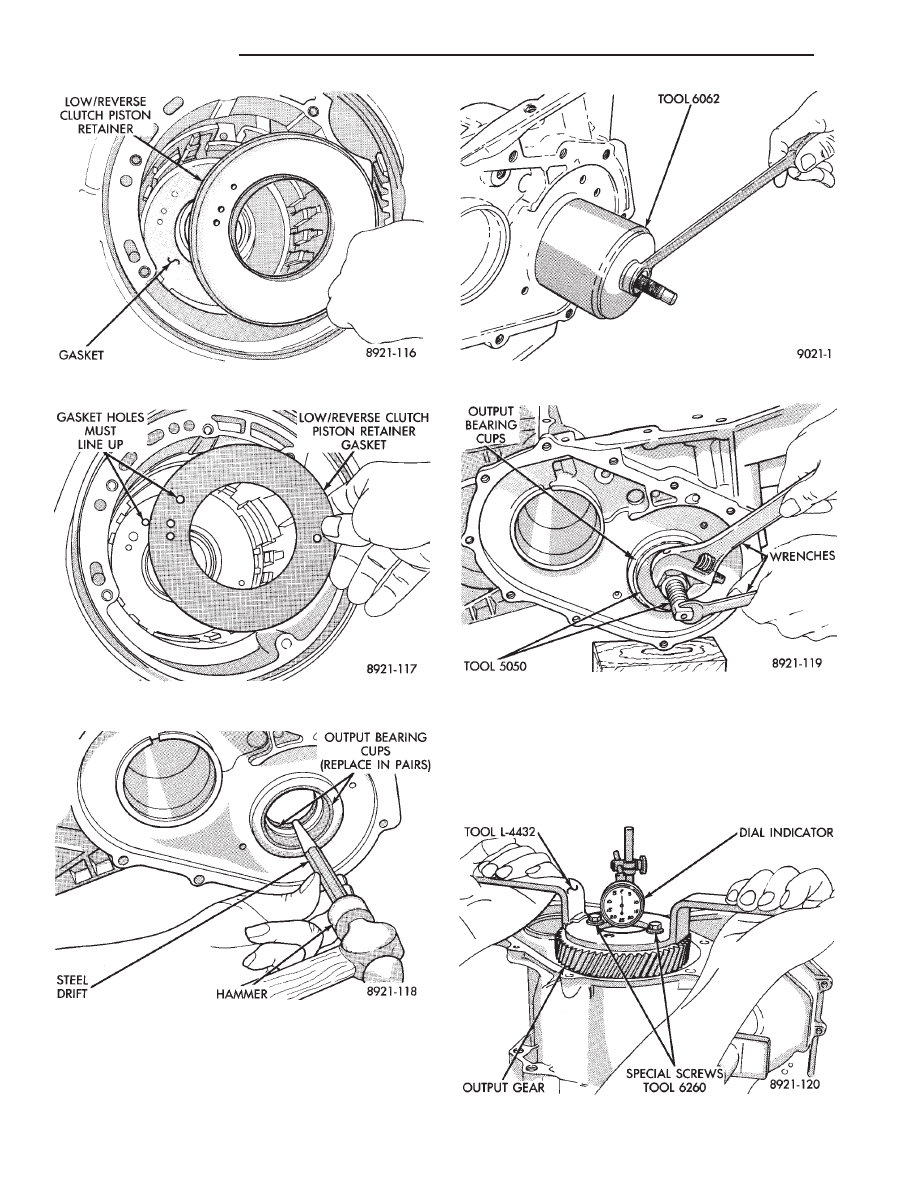

Fig. 80 Piston Retainer

Fig. 81 Piston Retainer Gasket

Fig. 82 Remove Output Bearing Inner Cup

Fig. 83 Remove Output Bearing Outer Cup

Fig. 84 Install Both Output Bearing Cups

Fig. 85 Checking Output Gear Bearings End Play

21 - 114

TRANSAXLE

.

Press down clutch pack with finger and zero dial

indicator. Low/Reverse clutch pack clearance is
1.04 to 1.65mm (.042 to .065 inch).

Select the proper low/reverse reaction plate to

achieve specifications:

Press down clutch pack with finger and zero dial

indicator. The 2/4 clutch pack clearance is 0.76 to
2.64mm (.030 to .104 inch). If not within specifica-

tions, the clutch is not assembled properly. There is
no adjustment for the 2/4 clutch clearance.

DETERMINING No. 4 THRUST PLATE THICKNESS
(Input Shaft End Play)

To determine the proper thickness of the No. 4 thrust

plate, select the thinnest No. 4 thrust plate. Using
petrolatum to hold thrust plate in position, install
input clutches assembly. Be sure the input clutches
assembly is completely seated.

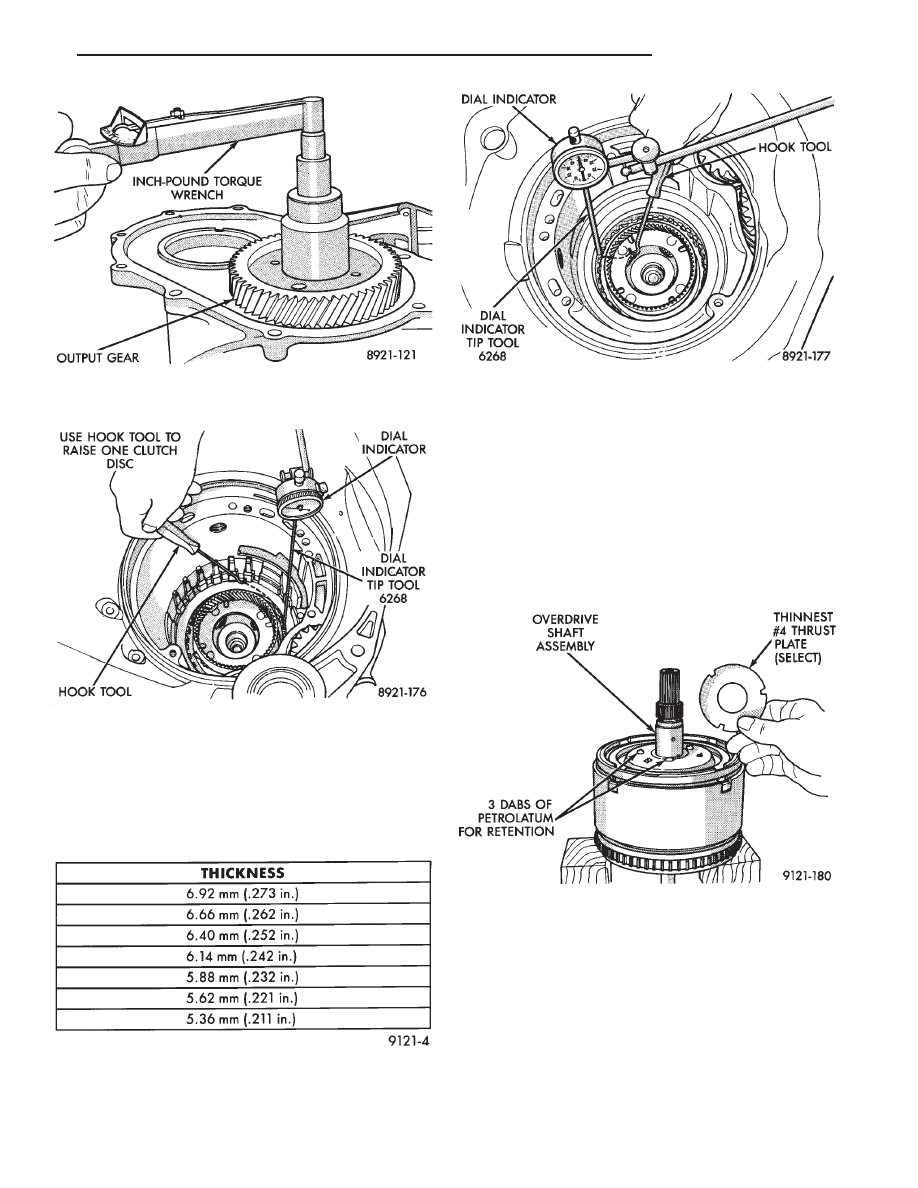

Fig. 86 Checking Output Gear Bearings Turning

Torque

Fig. 87 Check Low/Reverse Clutch Clearance

LOW/REVERSE REACTION PLATE CHART

Fig. 88 Check 2/4 Clutch Clearance

Fig. 89 Select Thinnest No. 4 Thrust Plate

.

TRANSAXLE

21 - 115

CAUTION: If view through input speed sensor hole is
not as shown above, the input clutches assembly is
not seated properly.

CAUTION: Be sure to reinstall O-ring on oil pump
after selecting the proper No. 4 thrust plate.

By removing the oil pump O-ring, you will be able to

install and remove the oil pump and gasket very easily
to select the proper No. 4 thrust plate.

Input shaft end play must be .005 to .025 inch.
For example, if end play reading is .055 inch, select

No. 4 Thrust Plate which is .071 to .074 thick. This
should provide an input shaft end play reading of .020
inch which is within specifications.

See chart to select the proper No. 4 thrust plate.

INPUT CLUTCHES-RECONDITION

DISASSEMBLY

Tag reverse clutch pack for reassembly identi-

fication.

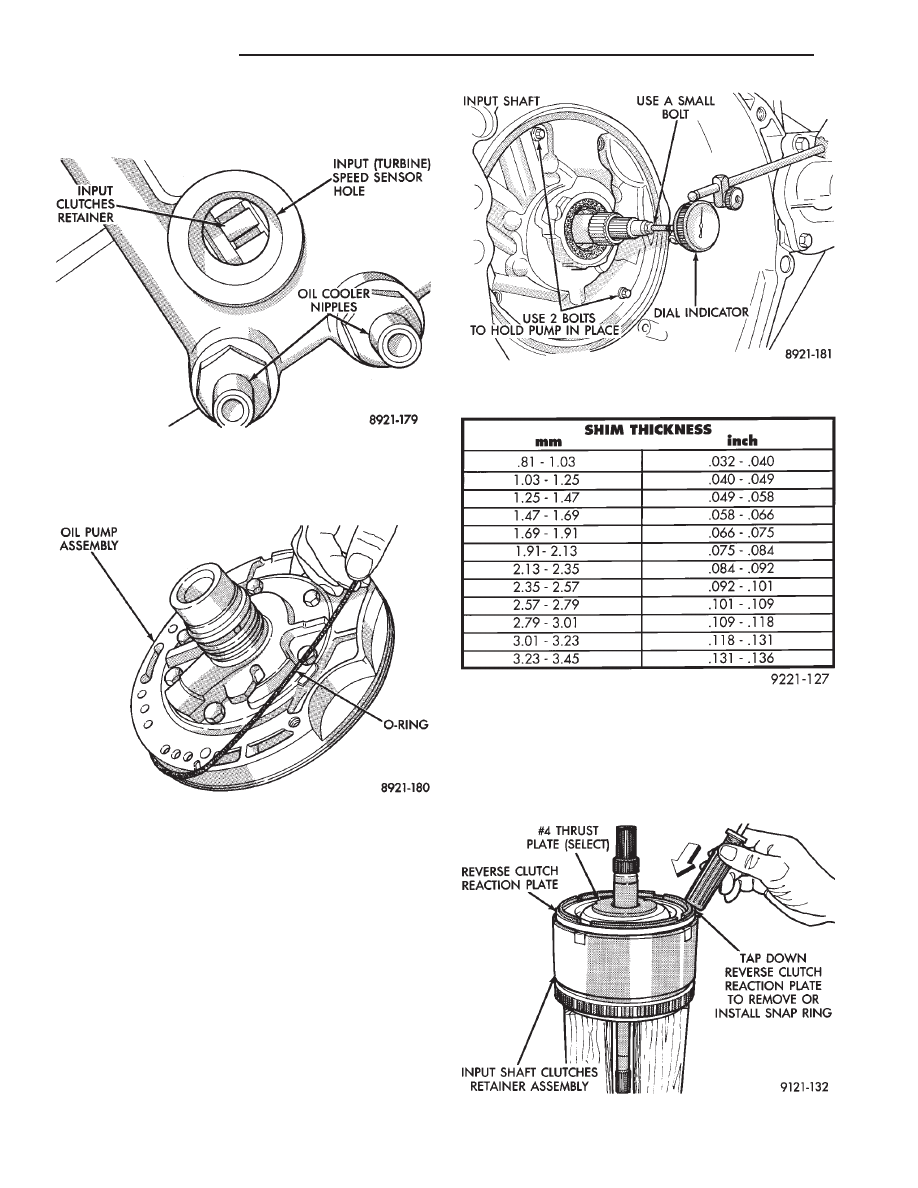

Fig. 90 View Through Input Speed Sensor Hole

Fig. 91 Remove Oil Pump O-Ring

Fig. 92 Measure Input Shaft End Play

NO. 4 THRUST PLATE CHART

Fig. 1 Tapping Reaction Plate

21 - 116

TRANSAXLE

.
