SPLICE LOCATIONS

CONTENTS

page

page

AA C, D, P . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
AC-AY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

AG-BODY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

AJ-BODY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

AP-BODY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

The splice locations shown in this section are di-

vided into sections by vehicle line. When locating a
specific splice, first turn to the appropriate index,

then look up the figure number that refers to the
splice. Page numbers at the top of each page do
not refer to figure numbers.

AA C, D, P SPLICE LOCATIONS

Splice Number

Fig.

A0 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .7
A0 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A0-1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .7
A1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .7
A3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
A14 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .7
A14 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A20 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .7
A20 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A21-1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . .7
A21-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A21-2 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . .8
A21-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
A21-3 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
A41 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A142 2.5L EFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
A142 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
A142-1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . .7
A142-1 Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
A142-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
A142-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
A142-3 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
A142-4 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
B47 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .7
B47 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
B120 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .7
B120 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
C7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
D1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .7
D1 3.0L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

D2 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .7
D2 3.0L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

E2-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
E2-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
E17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
F20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
F30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
F35 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
F35-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
G5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
G7-1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .8

Splice Number

Fig.

G7-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
G16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
G26 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
K4 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
K4-1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .7
K4-2 2.5L EFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
K4-2 Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
K4-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
K6 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .7
K6 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
K7 EFI Only . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
K7 Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
K7 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
K7-1 Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
K22 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
K24 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
L1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
L3 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .8
L3 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
L7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
L7-1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .8
L7-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
L7-2 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .8
L7-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
L7-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
L20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
L39 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .8
L39 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
L43 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .8
L43 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
L50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
L60 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .8
L60 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
L61 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .8
L61 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
M1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
M1-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
M1-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
M1-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Ä

SPLICE LOCATIONS

8W - 129

Splice Number

Fig.

M1-5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
M2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
M2-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
M2-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
M2-5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
P33 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
P34 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Q1-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
T13 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
T16 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
T41 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
V6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
X13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
X15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Z0 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .7
Z0 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Z1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .7
Z1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Z1 Optional EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . .7

Splice Number

Fig.

Z1 Optional 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Z1-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Z1-1 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .8
Z1-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Z1-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Z1-2 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .8
Z1-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Z1-3 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . .8
Z1-3 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Z1-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Z1-5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Z1-7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Z1-8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Z1-16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Z2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Z12 2.5L EFI and Flex Fuel . . . . . . . . . . . . . . . . . . . . . . . .8
Z12 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Z13-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Z14 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

8W - 130

SPLICE LOCATIONS

Ä

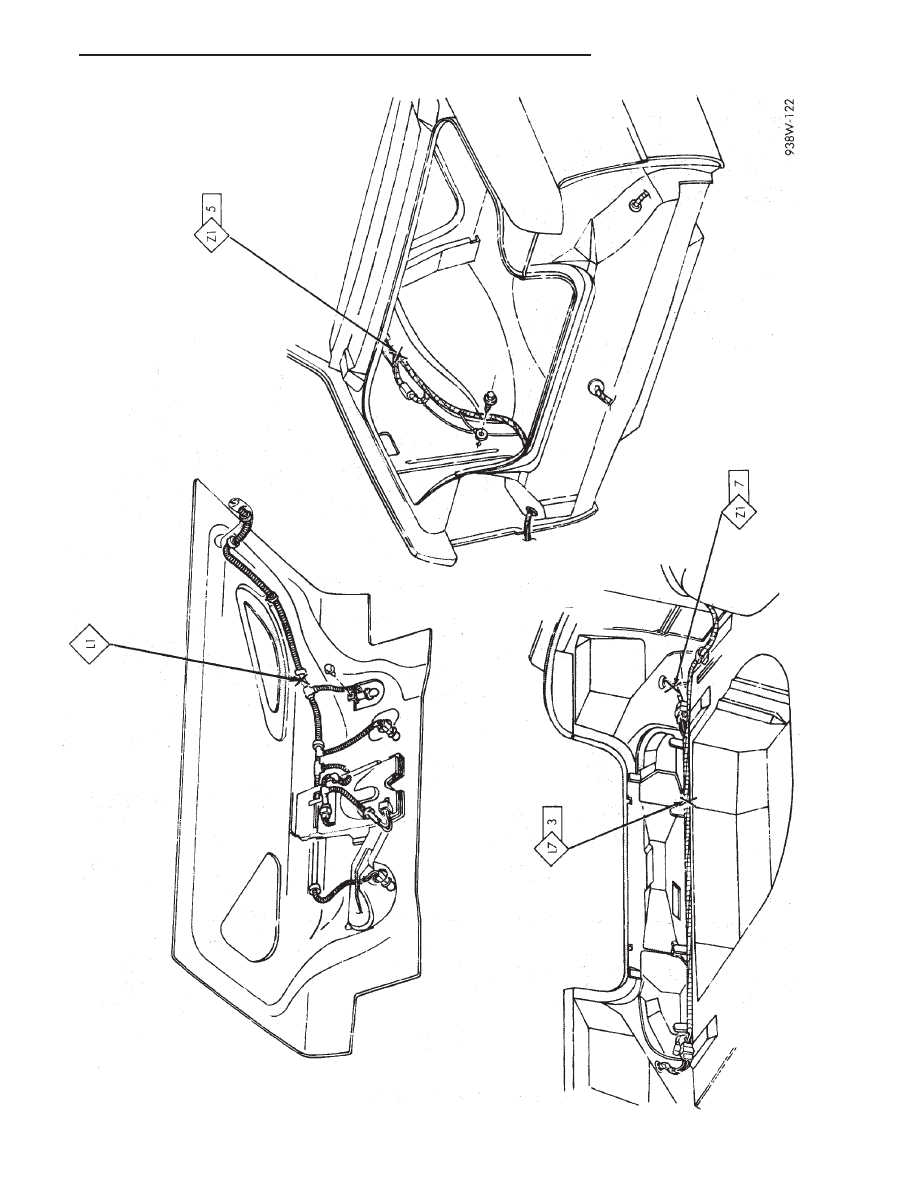

Fig.

1

Rear

End

Splices

AA-Body

Ä

SPLICE LOCATIONS

8W - 131

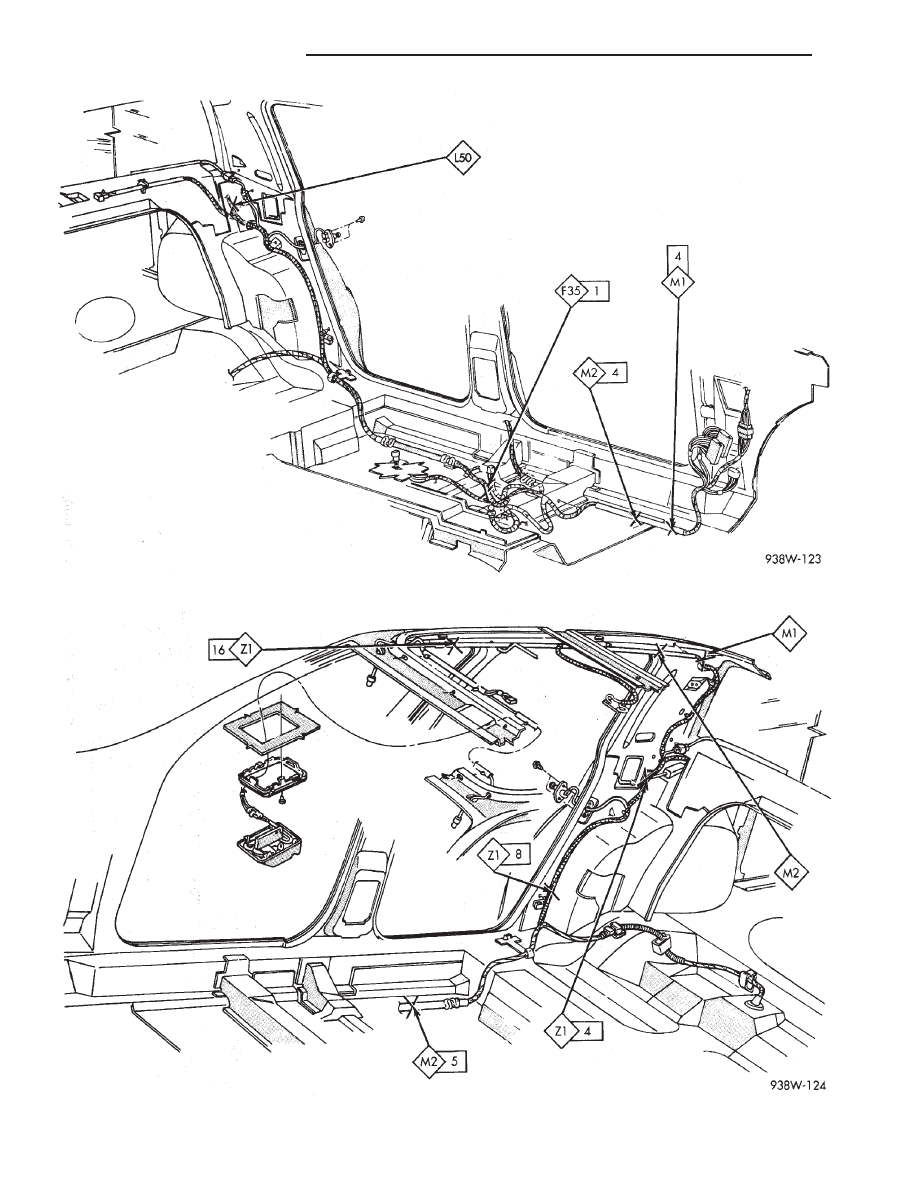

Fig. 2 Body Left Side Splices AA-Body

Fig. 3 Body Right Side Splices AA-Body
