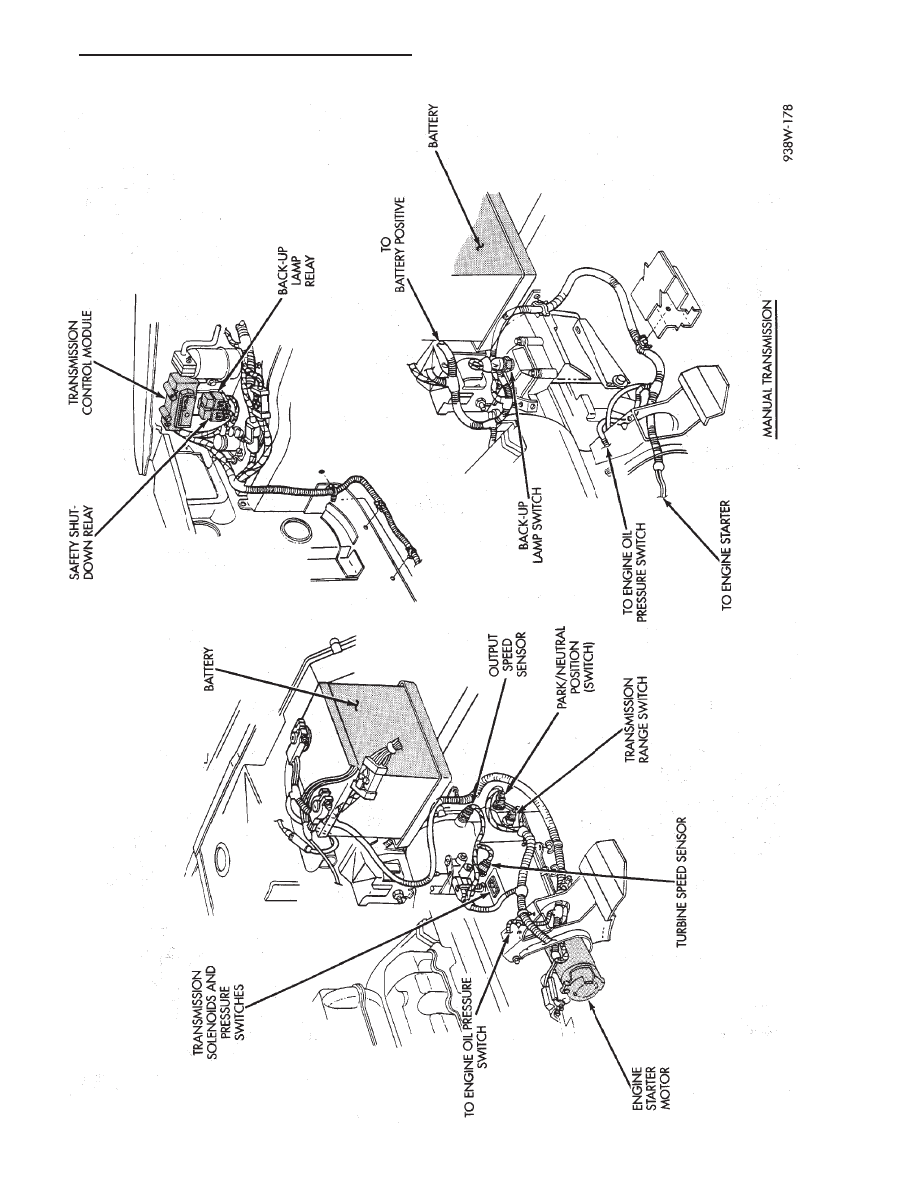

Fig.

21

T

ransmission

W

iring

41TE

AP-Body

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 109

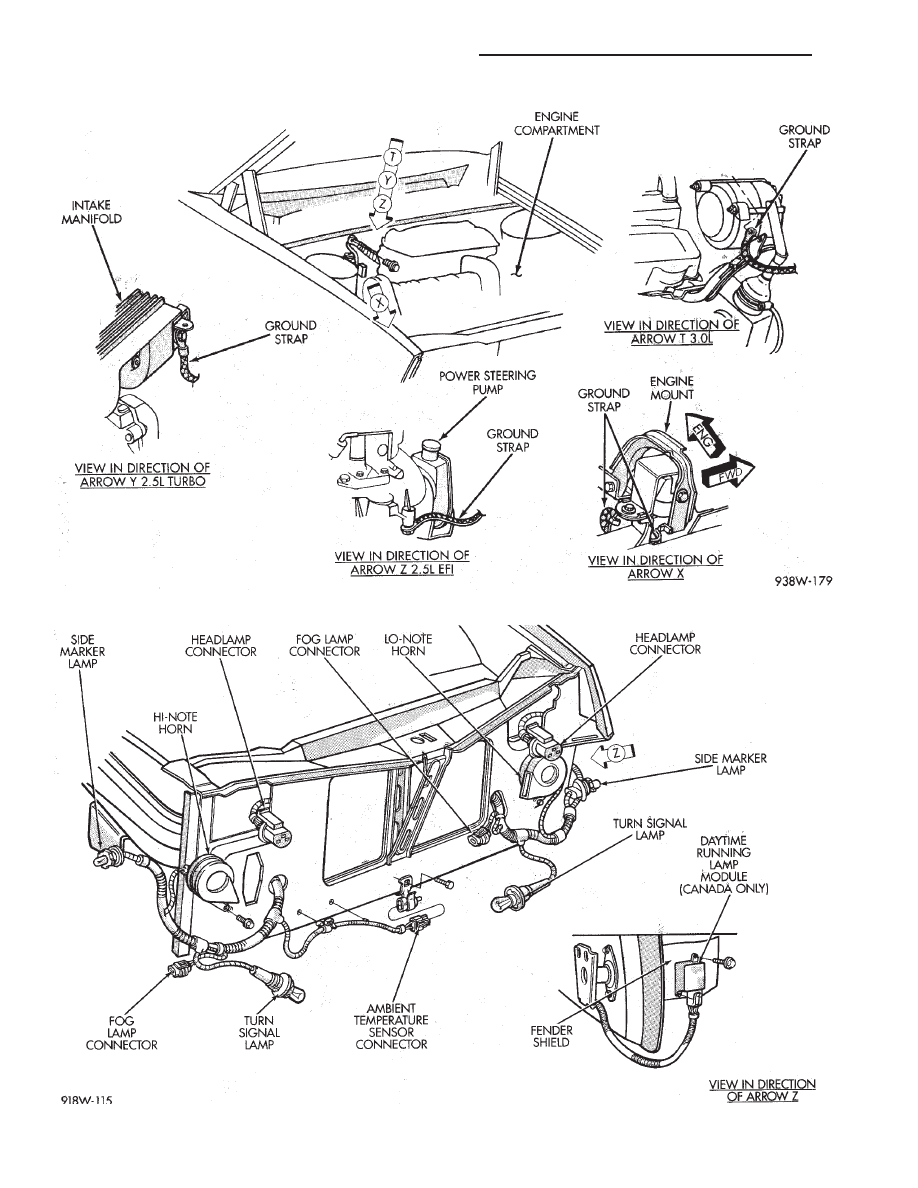

Fig. 22 Ground Strap Locations AP-Body

Fig. 23 Front End Wiring AP-Body

8W - 110

WIRING AND COMPONENT IDENTIFICATION

Ä

AY BODY-C

Caption

Fig.

Air Suspension Wiring . . . . . . . . . . . . . . . . . . . . . . . . . .3
Body Left Side Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Body Right Side Wiring . . . . . . . . . . . . . . . . . . . . . . . . . .9
Cellular Phone Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Deck Lid Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Door Wiring (Body) . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Door Wiring (Front) . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Door Wiring (Rear) . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Engine Wiring 3.3L and 3.8L . . . . . . . . . . . . . . . . . . . . .23
Engine Compartment Wiring 3.3L and 3.8L . . . . . . .18, 19, 20

Caption

Fig.

Front End Lighting . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Ground Strap Locations . . . . . . . . . . . . . . . . . . . . . . . . .6
Heated Rear Window Wiring . . . . . . . . . . . . . . . . . . . . . . .4
Instrument Panel Wiring . . . . . . . . . . . . . . . . . . .13, 14, 15
Load Leveling Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Radiator Fan Assembly . . . . . . . . . . . . . . . . . . . . . . . . .21
Rear End Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Steering Column Wiring . . . . . . . . . . . . . . . . . . . . . . . . .16
Transmission Wiring 3.3L and 3.8L . . . . . . . . . . . . . . . . .22
Underhood Lamp Wiring . . . . . . . . . . . . . . . . . . . . . . . .17

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 111

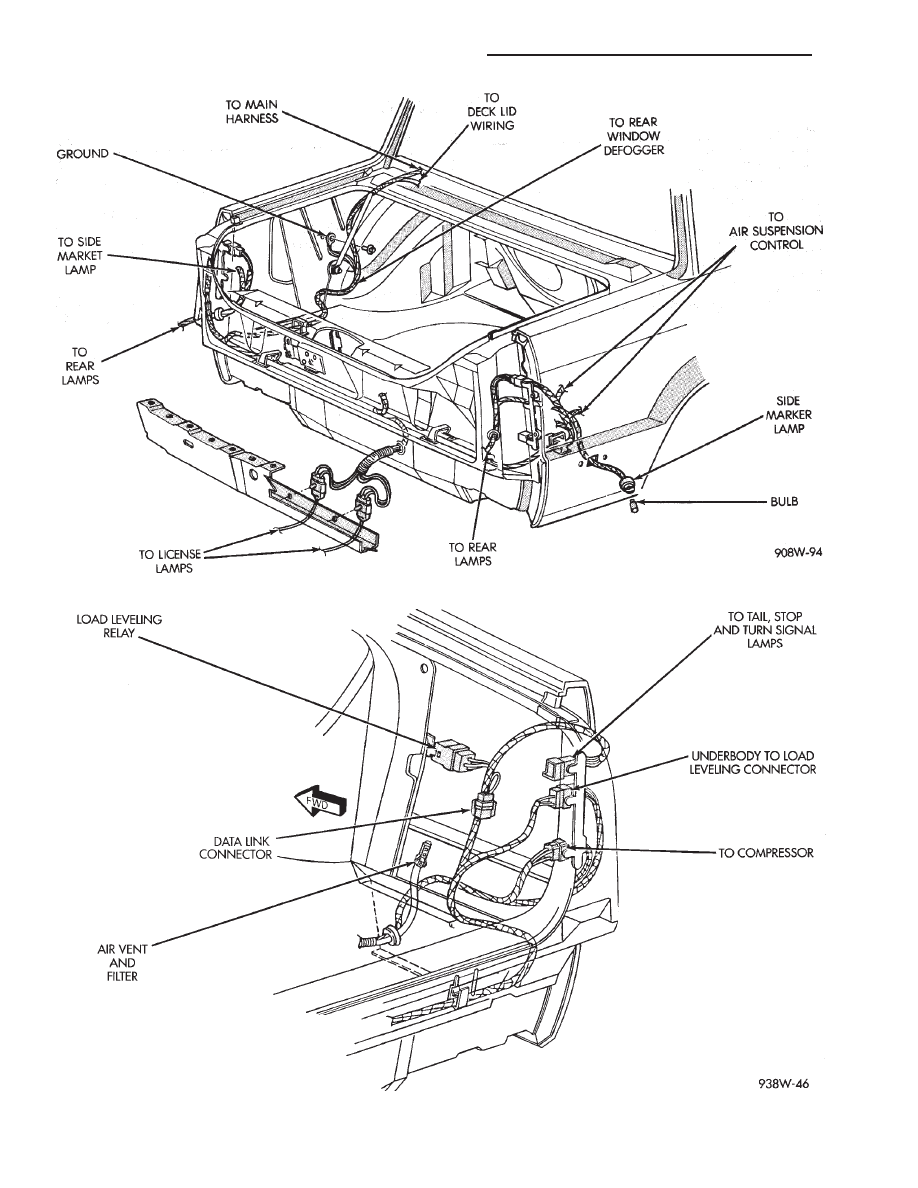

Fig. 1 Rear End Wiring AY Body

Fig. 2 Load Leveling Wiring AY Body

8W - 112

WIRING AND COMPONENT IDENTIFICATION
