AC BODY C,D

Caption

Fig.

Air Suspension Wiring . . . . . . . . . . . . . . . . . . . . . . . . . .4
Body Left Side Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Body Right Side Wiring . . . . . . . . . . . . . . . . . . . . . . . . . .9
Cellular Phone Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Deck Lid Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Door Wiring (Body) . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Door Wiring (Front) . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Door Wiring (Rear) . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Engine Wiring 2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Engine Wiring 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Engine Wiring 3.3L, 3.8L . . . . . . . . . . . . . . . . . . . . . . . .29
Engine Compartment Wiring 2.5L . . . . . . . . . . . . . . . .18, 19
Engine Compartment Wiring 3.0L

. . . . . . . . . . . . .20, 22, 23

Engine Compartment Wiring 3.3L, 3.8L . . . . . . . . . .21, 22, 23

Caption

Fig.

Front End Lighting (Aero Headlamps) . . . . . . . . . . . . . . . .32
Front End Lighting (Concealed Headlamps)

. . . . . . . . . . . .33

Ground Strap Locations . . . . . . . . . . . . . . . . . . . . . . . . .30
Heated Rear Window Wiring . . . . . . . . . . . . . . . . . . . . . . .6
Instrument Panel Wiring . . . . . . . . . . . . . . . . . . .13, 14, 15
Load Leveling Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Radiator Fan Assembly . . . . . . . . . . . . . . . . . . . . . . . . .31
Rear End Wiring (Chrysler) . . . . . . . . . . . . . . . . . . . . . . .1
Rear End Wiring (Dodge) . . . . . . . . . . . . . . . . . . . . . . . .2
Steering Column Wiring . . . . . . . . . . . . . . . . . . . . . . . . .16
Transmission Wiring 2.5L

. . . . . . . . . . . . . . . . . . . . . . .24

Transmission WIring 3.0L . . . . . . . . . . . . . . . . . . . . . . .25
Transmission Wiring 3.3L, 3.8L . . . . . . . . . . . . . . . . . . . .26
Underhood Lamp Wiring . . . . . . . . . . . . . . . . . . . . . . . .17

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 37

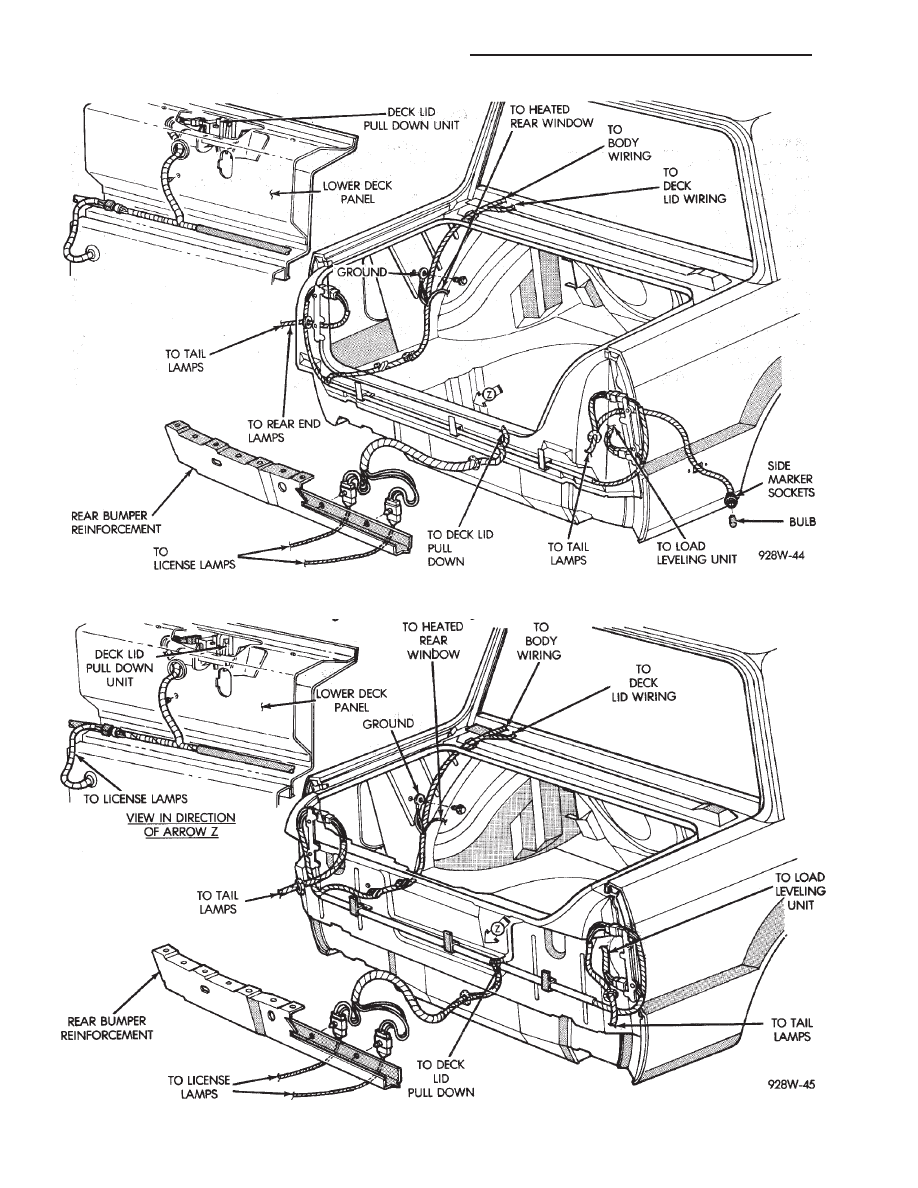

Fig. 1 Rear End Wiring AC Body C

Fig. 2 Rear End Wiring AC Body D

8W - 38

WIRING AND COMPONENT IDENTIFICATION

Ä

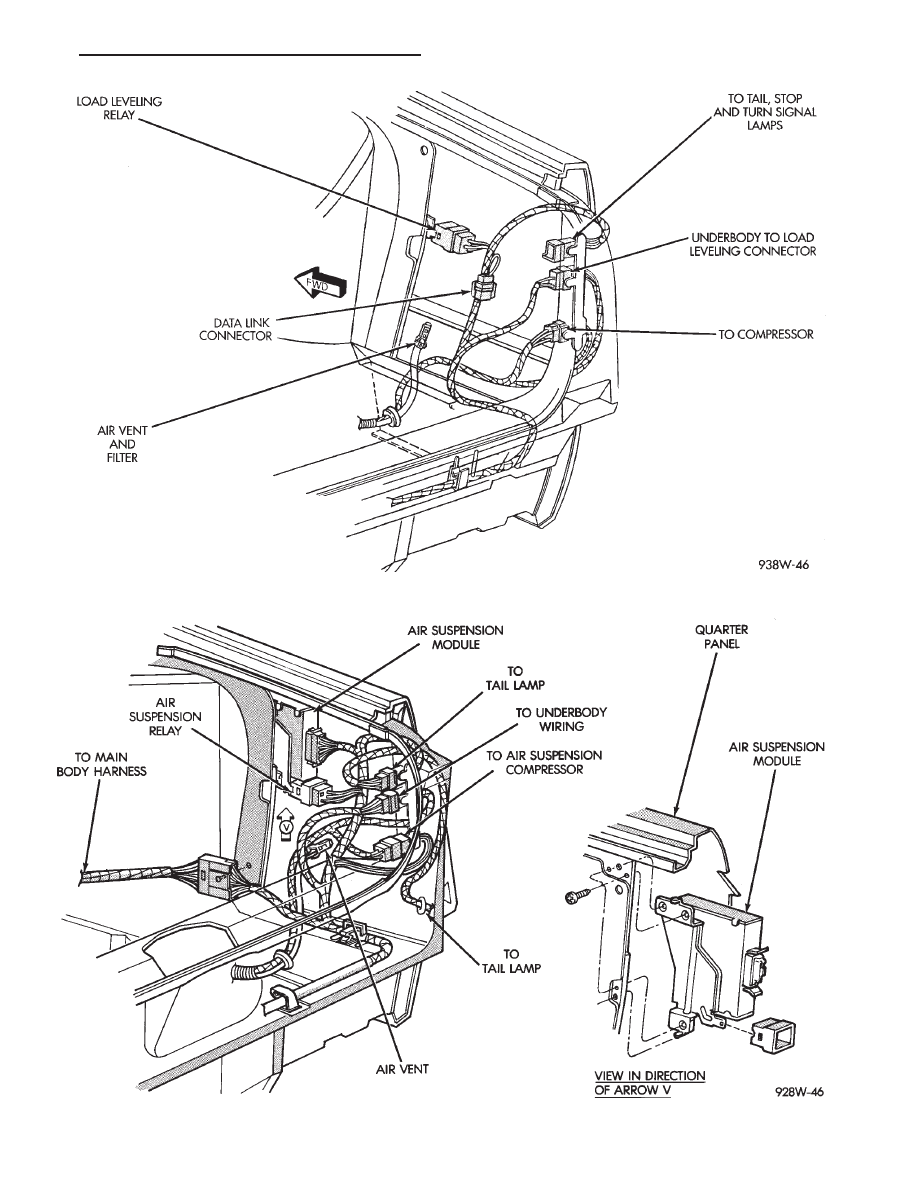

Fig. 3 Load Leveling Wiring AC Body

Fig. 4 Air Suspension Wiring AC Body

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 39

Fig.

5

Deck

Lid

W

iring

AC

Body

8W - 40

WIRING AND COMPONENT IDENTIFICATION

Ä
