Fig.

8

Power

Distribution

Center

AG,

AJ

Body

Ä

FUSE CHARTS AND RELAY BANKS

8W - 17

8W - 18

FUSE CHARTS AND RELAY BANKS

Ä

WIRING AND COMPONENT IDENTIFICATION

CONTENTS

page

page

AA BODY C, D, P

. . . . . . . . . . . . . . . . . . . . . . 19

AC BODY C,D

. . . . . . . . . . . . . . . . . . . . . . . . . 37

AG BODY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

AJ BODY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
AP BODY D, P

. . . . . . . . . . . . . . . . . . . . . . . . . 94

AY BODY-C . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

The wiring and components shown in this section

are divided into groups by vehicle line. When locat-
ing a specific harness routing or component, first
turn to the appropriate index, then look up the fig-
ure number that applies. Page numbers at the

top of each page do not refer to figure numbers.

Throughout this section references may be made to

a particular vehicle by letter or number designation.
A chart showing the breakdown of these is shown in
the general information section.

AA BODY C, D, P

Caption

Fig.

Anti Lock Brake System Wiring . . . . . . . . . . . . . . . . . . . . .4
Body Left Side Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Body Right Side Wiring . . . . . . . . . . . . . . . . . . . . . . . . . .5
Deck Lid Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Door Wiring (Body Side) . . . . . . . . . . . . . . . . . . . . . . . . .7
Door Wiring (Front) . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Door Wiring (Rear) . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Engine Compartment Wiring . . . . . . . . . . . . . . . . . . . . . .16
Engine Wiring 2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Engine Wiring 2.5L Flex Fuel . . . . . . . . . . . . . . . . . . . . . .20

Caption

Fig.

Engine Wiring 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Front End Lighting . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Ground Strap Locations . . . . . . . . . . . . . . . . . . . . . . . . .15
Instrument Panel Wiring . . . . . . . . . . . . . . . . . . .11, 12, 13
Rear End Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Steering Column Wiring . . . . . . . . . . . . . . . . . . . . . . . . .10
Transmission Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Transmission Wiring ETAX . . . . . . . . . . . . . . . . . . . . . . .18
Trunk Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Underhood Lamp Wiring . . . . . . . . . . . . . . . . . . . . . . . .14

Ä

WIRING AND COMPONENT IDENTIFICATION

8W - 19

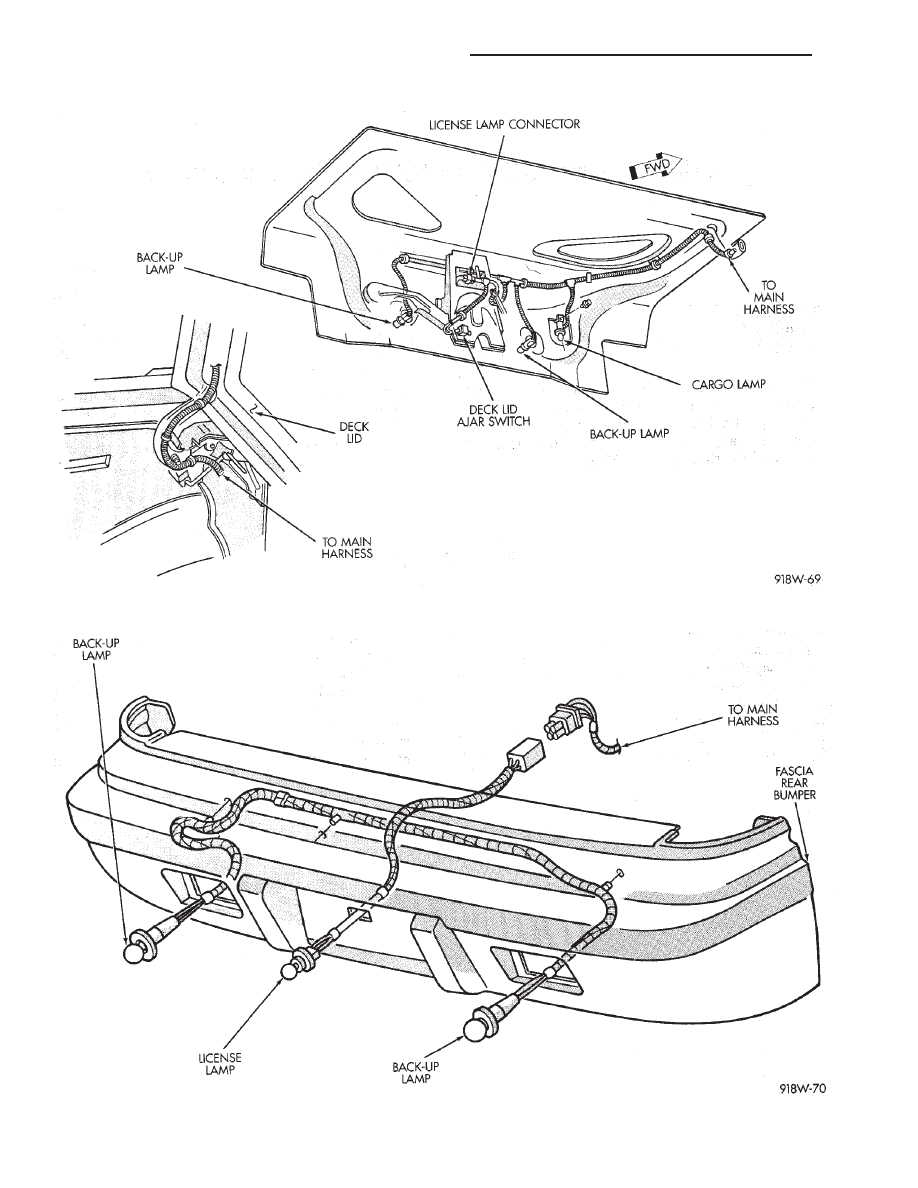

Fig. 1 Deck Lid Wiring AA Body

Fig. 2 Rear End Wiring AA-C Body

8W - 20

WIRING AND COMPONENT IDENTIFICATION
