Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 358

(a) Position window approximately one-third the

way up.

(b) Remove glass stabilizer.
(c) Disconnect window motor wiring.
(d) Remove three quarter window assembly at-

taching screws and lift window assembly out of ve-
hicle.
(7) For installation reverse above procedure. Refer

to Group 23, Body, for window glass adjustment.

QUARTER WINDOW MOTOR REPLACEMENT—AJ
BODY

(1) Remove window assembly from car and have

window in mid position (halfway up).

(2) Remove No. 1 and No. 2 lower motor mounting

screws (Fig. 21) and loosen No. 3 to allow the motor
to pivot around the third screw. This will allow easy
removal of the glass and lift plate assembly and also
allow some tension to be relieved from the cables.

(3) Remove the mounting nuts on the lift plate and

remove the glass and lift plate assembly.

(4) Remove motor from regulator plate.

(5) Remove cover plate on cable drum housing

(Fig. 22).

CAUTION: Cable drum may pop up and out of hous-
ing due to residual tension remaining on cables.

(6) Pull drum out of the motor housing. Remove

cables from drum, paying very close attention to the
cable routing on the drum.

(7) Inspect the cables for signs of wear. If neces-

sary, replace the cables with Mopar Cable Replace-
ment Package.

(8) Rewind cables on new cable drum.
(9) Dab grease on internal motor shocks. Place in

drum and install drum into the new housing.

(10) Install housing cover plate.
(11) Mount motor on regulator plate by inserting a

guide pin through No. 3 motor mount screw hole and
pivot motor around this point. Install No. 1 mounting
screw and bushing. Replace remaining screws and
bushings and tighten to 2 N

Im (20 in. lbs.) torque.

(12) Lubricate with grease the areas of guide rail

where cable and glider assembly travel.

(13) Run assembly up and down to verify correct

cable routing.

(14) Loosen motor mounting screws to allow reas-

sembly of lift plate onto regulator. Tighten lift plate
nuts to 5 N

Im (50 in. lbs.) torque. Tighten motor

mounting screws to 2 N

Im (20 in. lbs.) torque.

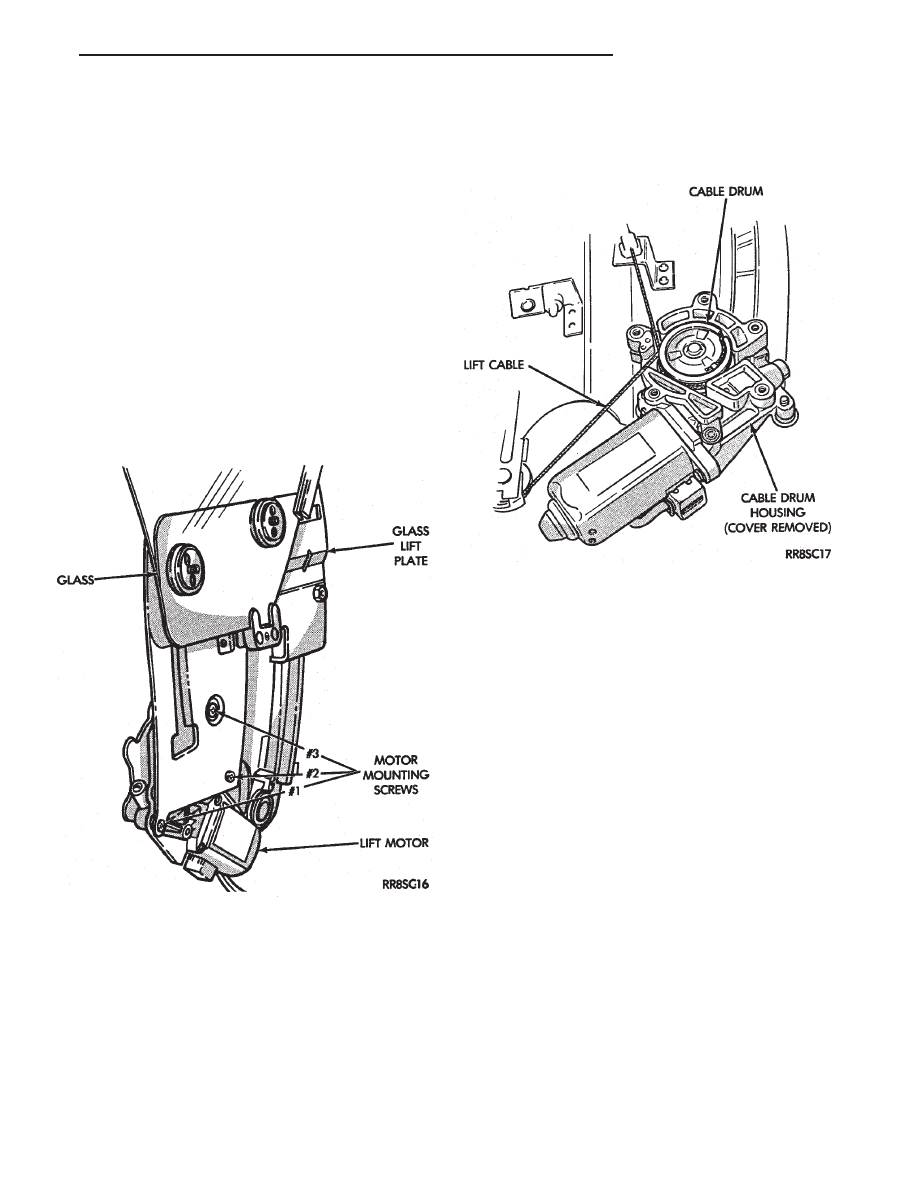

Fig. 21 Quarter Window Lift Mechanism—AJ Body

Fig. 22 Cable Drum and Lift Cable—AJ Body

Ä

POWER WINDOWS

8S - 9

POWER MIRRORS

CONTENTS

page

page

AUTOMATIC DAY/NIGHT INSIDE MIRROR

. . . . 7

AUTOMATIC DAY/NIGHT INSIDE MIRROR WITH

ULTRALIGHT HEADLAMP CONTROL

. . . . . . . 7

GENERAL INFORMATION . . . . . . . . . . . . . . . . . . 1
HEATED MIRROR

. . . . . . . . . . . . . . . . . . . . . . . . 2

INSIDE MIRROR/READING LAMPS BULB/LENS

REPLACEMENT

. . . . . . . . . . . . . . . . . . . . . . . . 6

INSIDE MIRROR/READING LAMPS

REPLACEMENT

. . . . . . . . . . . . . . . . . . . . . . . . 6

MIRROR ASSEMBLY REPLACEMENT—AA BODY

. 5

MIRROR ASSEMBLY REPLACEMENT—

AC AND AY BODIES

. . . . . . . . . . . . . . . . . . . . 5

MIRROR ASSEMBLY REPLACEMENT—AG BODY

. 5

MIRROR ASSEMBLY REPLACEMENT—AJ BODY

. 5

MIRROR ASSEMBLY REPLACEMENT—AP BODY

. 5

MIRROR MOTOR TEST PROCEDURE

. . . . . . . . 2

MIRROR SWITCH REPLACEMENT—AA BODY

. 3

MIRROR SWITCH REPLACEMENT—AC AND AY

BODIES

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

MIRROR SWITCH REPLACEMENT—AG AND AJ

BODIES

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

MIRROR SWITCH REPLACEMENT—AP BODY

. 4

MIRROR SWITCH TEST PROCEDURE

. . . . . . . 2

TEST PROCEDURES

. . . . . . . . . . . . . . . . . . . . . . 2

GENERAL INFORMATION

Electrically operated power mirrors are available

on all car lines. The mirrors are controlled by a sin-
gle switch assembly located either on the driver’s
door trim panel or on the center console.

There are three types of switches currently used,

each uses a L (left) R (right) for mirror selection (Fig.
1). Type I, which uses a rocker for mirror selection
and four buttons for mirror movement direction.
Type II, uses a toggle switch which is rotated clock-
wise for the Right mirror or counterclockwise for the
Left mirror selection, and moved UP, DOWN, LEFT,
or RIGHT for mirror movement direction. Type III,

uses a paddle knob which is moved Left or Right for
mirror selection and four buttons for mirror move-
ment direction.

The motors which operate the mirrors are part of

the mirror assembly and cannot be replaced sepa-
rately.

All vehicles are equipped with an Ignition-Off

Draw Connector which is used when the vehicles are
originally shipped from the factory. This connector,
which is located near the battery, helps to prevent
battery discharge during storage. For specific connec-
tor type and location, refer Group 8W, Wiring Dia-
grams.

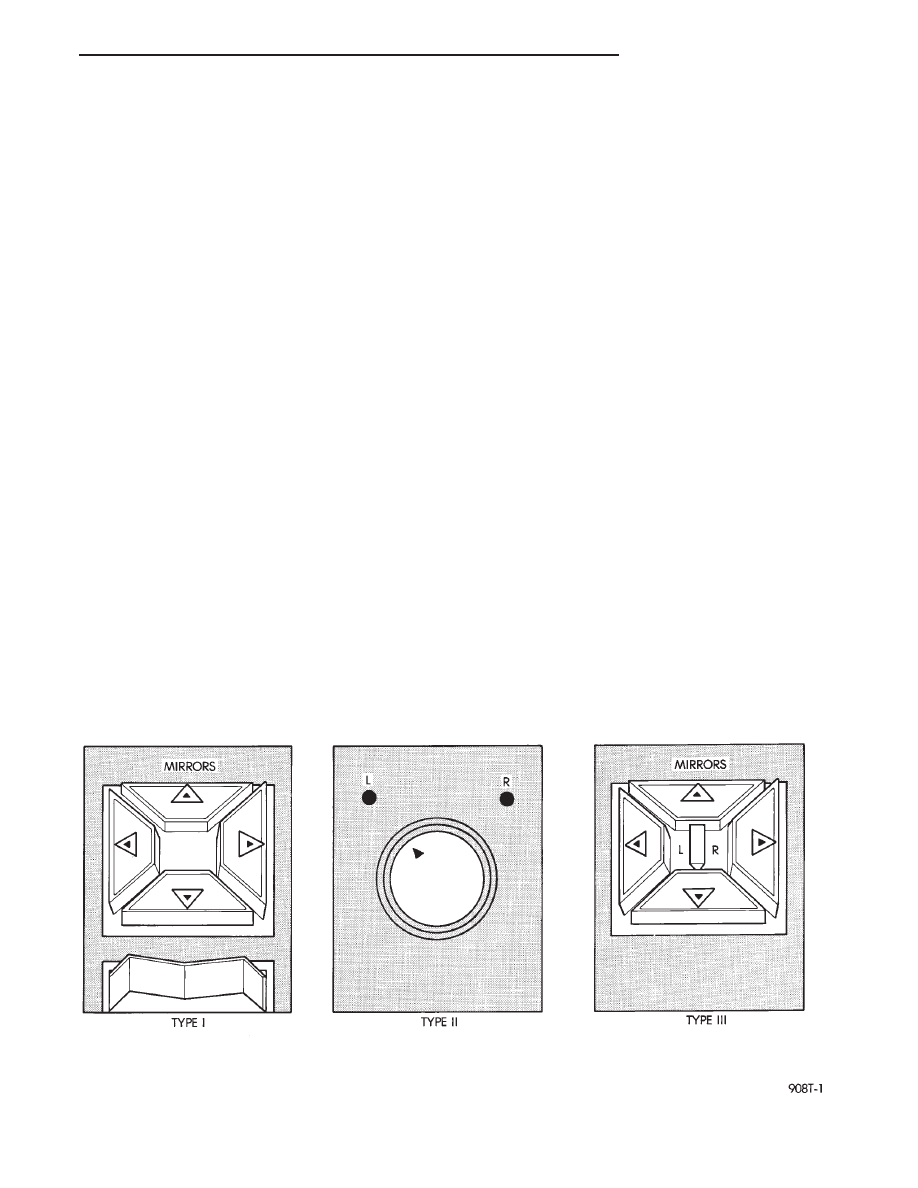

Fig. 1 Power Mirror Switches

Ä

POWER MIRRORS

8T - 1

This connector is included in the power mirror cir-

cuity except, for AC and AY body and should be
checked if the mirrors are inoperative.

MIRROR MOTOR TEST PROCEDURE

(1) Remove power mirror switch from mounting

position.

(2) Disconnect switch wiring harness at connector.

In the case of memory mirrors, (green 8-way mirror
connector and memory switch in drivers door panel),
the switch wiring disconnects from the cowl top har-
ness rather than the mirror harness.

(3) Using two jumper wires, one connected to a 12

volt source, and the other connected to a good body
ground. Refer to the Mirror Test (Fig. 2 through 5)
for appropriate switch style, and for pin numbers.

(4) If results shown in the Fig. 2 through 5 are not

obtained, check for broken or shorted circuit, or re-
place mirror assembly as necessary.

MIRROR SWITCH TEST PROCEDURE

(1) Remove power mirror switch from mounting

position.

(2) Disconnect wiring harness at switch connector.
(3) Using a ohmmeter, test for continuity between

the terminals of the switch as shown in the Mirror
Switch Continuity for appropriate switch style (Fig. 6
through 8).

(4) If results shown in the Fig. 5, 6 and 7 are not

obtained, replace the switch.

HEATED MIRROR

Heated mirrors are available on all car lines except

AP Body, with Power Mirrors and Rear Window De-
fogger only. The heated mirror is controlled by the

rear window defogger switch. Only time that the
heated mirror is on is when the rear window defog-
ger is on.

TEST PROCEDURES

The mirror should be warm to the touch.

(a) If not check fuses.
(b) Test voltage at rear window defogger switch.

• If no voltage repair wire.

• Apply voltage to one wire and ground the other,
refer to Fig. 2 through 5 for pin numbers. Mirror
should become warm to the touch.

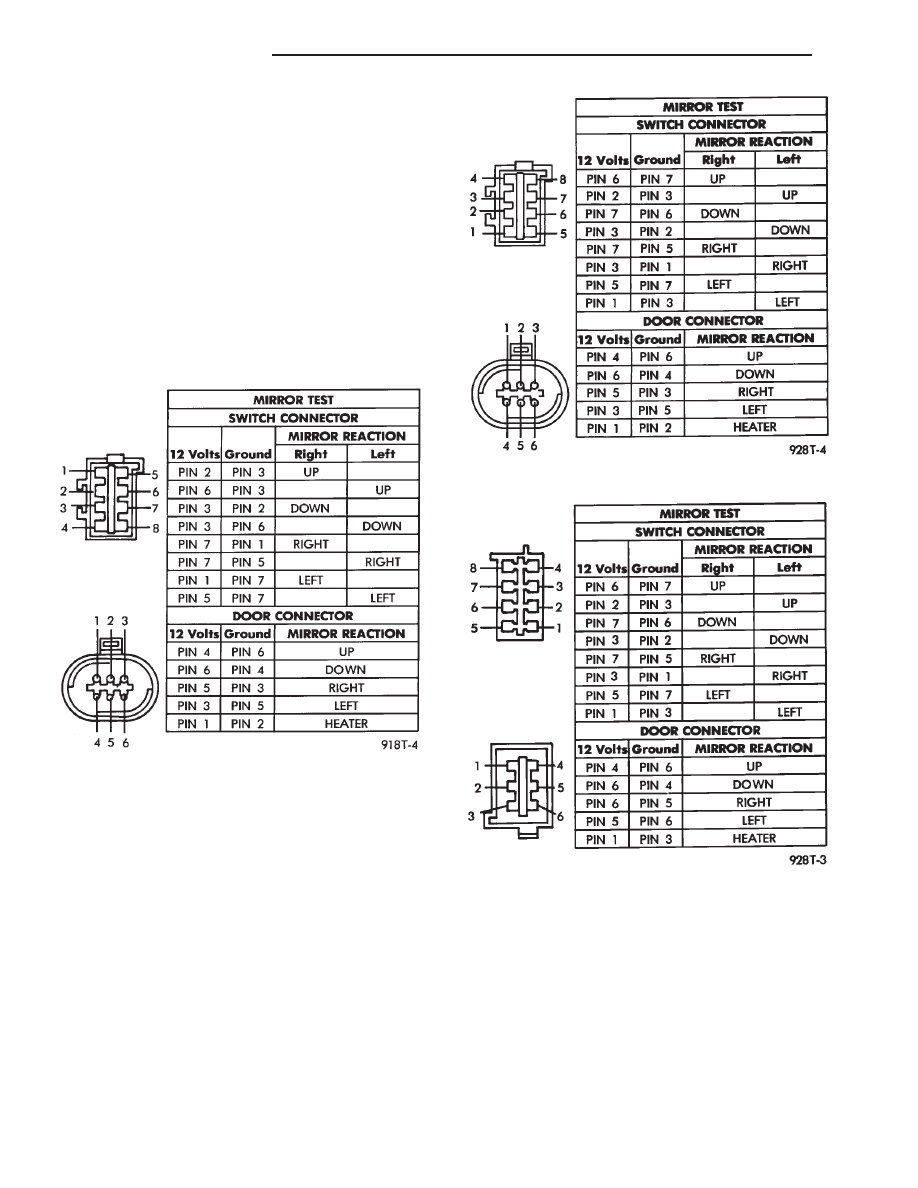

Fig. 2 MIRROR TEST—AP Body

Fig. 3 MIRROR TEST—AA Body

Fig. 4 MIRROR TEST—AC and AY Bodies

8T - 2

POWER MIRRORS

Ä
