(5) Check resistance across pins #4 and #5 of the

21-way connector for a shorted actuator motor. Resis-
tance should be between 20 and 50 ohms. If not cor-
rect, replace actuator.

DIAGNOSTIC TROUBLE CODE 4—ACTUATOR
DRIVE COMMON SIGNAL NOT HIGH

If both Diagnostic Trouble Codes 4 and 5 oc-

cur simultaneously, do both procedures. There
is typically only 1 failure.

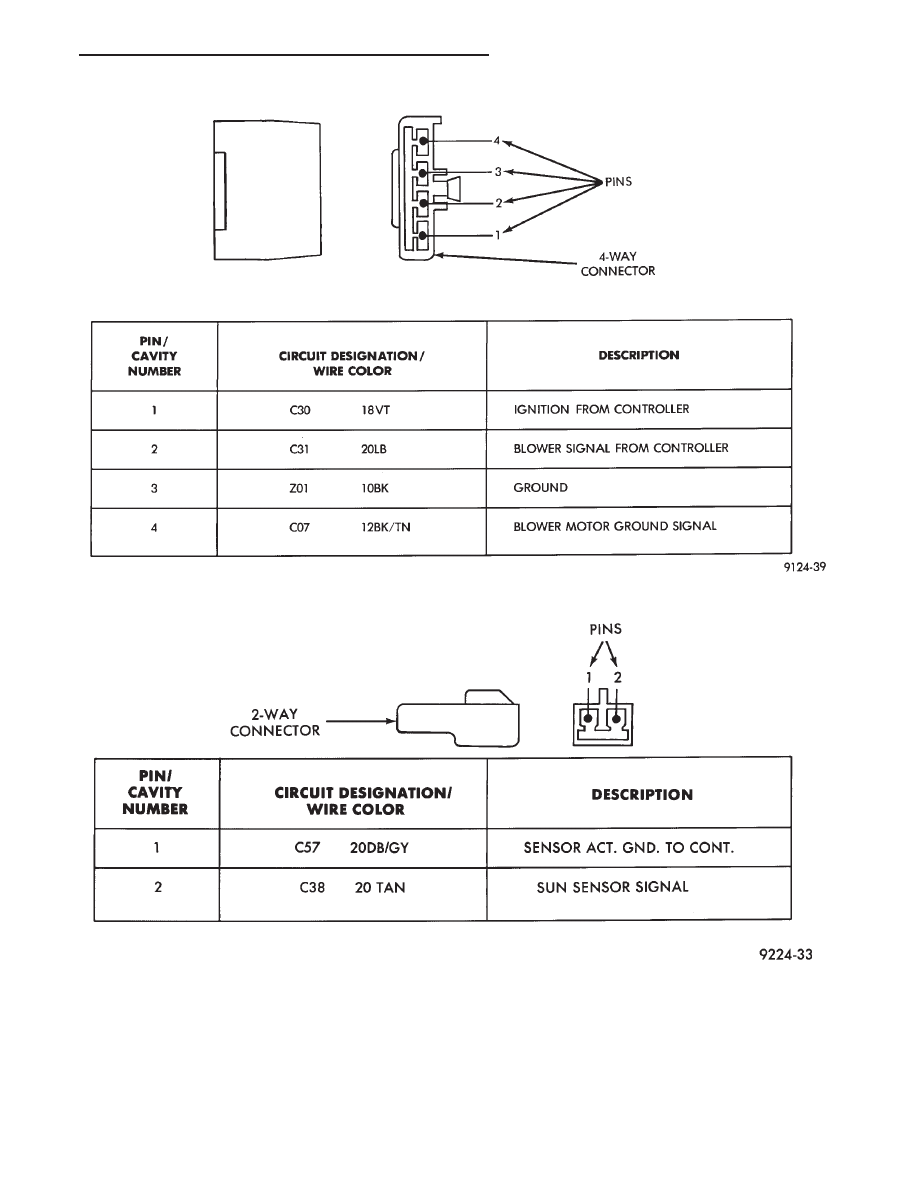

Fig. 3 Pin outs for 4-Way Connector

Fig. 4 Pin outs for Sun Sensor 2-Way Connector

Ä

HEATING AND AIR CONDITIONING

24 - 77

(1) Disconnect terminal #4 on the ATC control 21-

way connector and retest the system. Removing this
terminal may generate additional Diagnostic Trouble
Codes. Disregard these at this time.

(2) If Diagnostic Trouble Code 4 reappears, replace

control.

(3) If code 4 does not reappear, the problem is a

shorted actuator motor or a short to ground in circuit
#34 (pin #4).

(4) Remove 21-way connector and check for conti-

nuity from pin #4 to chassis ground. There should
not be any continuity. If continuity is there, repair
wiring and retest.

(5) Check resistance across pins #4 and #5, #4

and #6, and #4 and #15 of the 21-way connector for
a shorted actuator motor. Resistance should be be-
tween 20 and 50 ohms. If not correct, replace actua-
tor involved.

DIAGNOSTIC TROUBLE CODE 5—FRESH/
RECIRC ACTUATOR DRIVE SIGNAL NOT HIGH

If both Diagnostic Trouble Codes 4 and 5 oc-

cur simultaneously, do both procedures. There
is typically only 1 failure.

(1) Disconnect terminal #15 on the ATC control

21-way connector and retest the system. Removing
this terminal may generate additional Diagnostic
Trouble Codes. Disregard these at this time.

(2) If Diagnostic Trouble Code 5 reappears, replace

control.

(3) If code 5 does not reappear, the problem is a

shorted fresh/recirc door actuator motor. It could also
be a short to ground in circuit #32 (pin #15).

(4) Remove 21-way connector and check for conti-

nuity from pin #15 to chassis ground. There should
not be any continuity. If continuity is there, repair
wiring and retest.

(5) Check resistance across pins #15 and #4 of the

21-way connector for a shorted actuator motor. Resis-
tance should be between 20 and 50 ohms. If not cor-
rect, replace actuator.

DIAGNOSTIC TROUBLE CODE
6—COMPRESSOR DRIVE SIGNAL NOT HIGH

(1) Disconnect the low pressure cut out switch and

retest diagnostics.

(2) If code 6 does not reappear, then the problem is

in the A/C signal circuit C02. Check for wiring prob-
lem between the low pressure cut out switch and the
engine controller, or a bad engine controller.

(3) If code 6 does reappear, remove the 21-way con-

nector from the control and check for a short between
pin #13 and chassis ground. This test will check the
wire from the control to the low pressure cut out
switch for a short to ground.

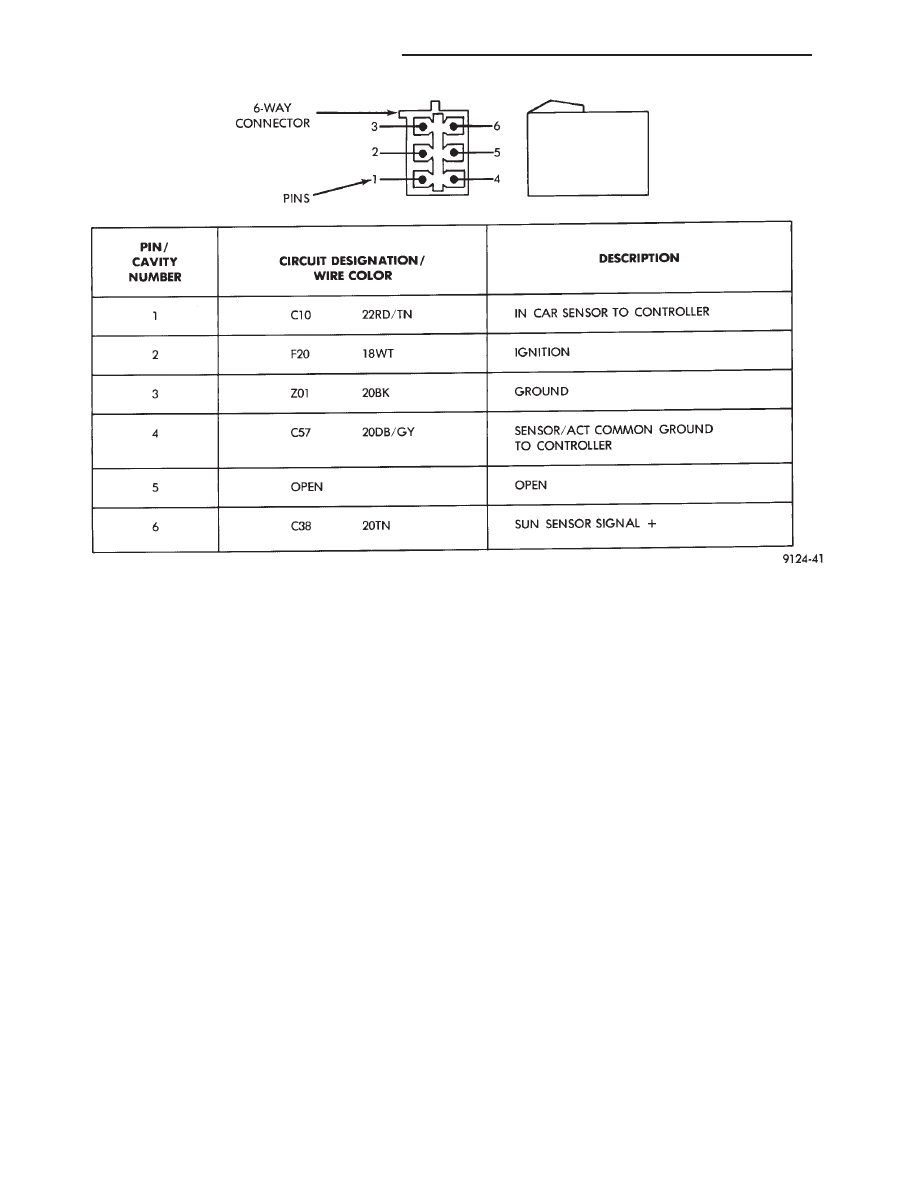

Fig. 5 Pin outs for 6-Way Connector In-Car Sensor and Sun Sensor

24 - 78

HEATING AND AIR CONDITIONING

Ä

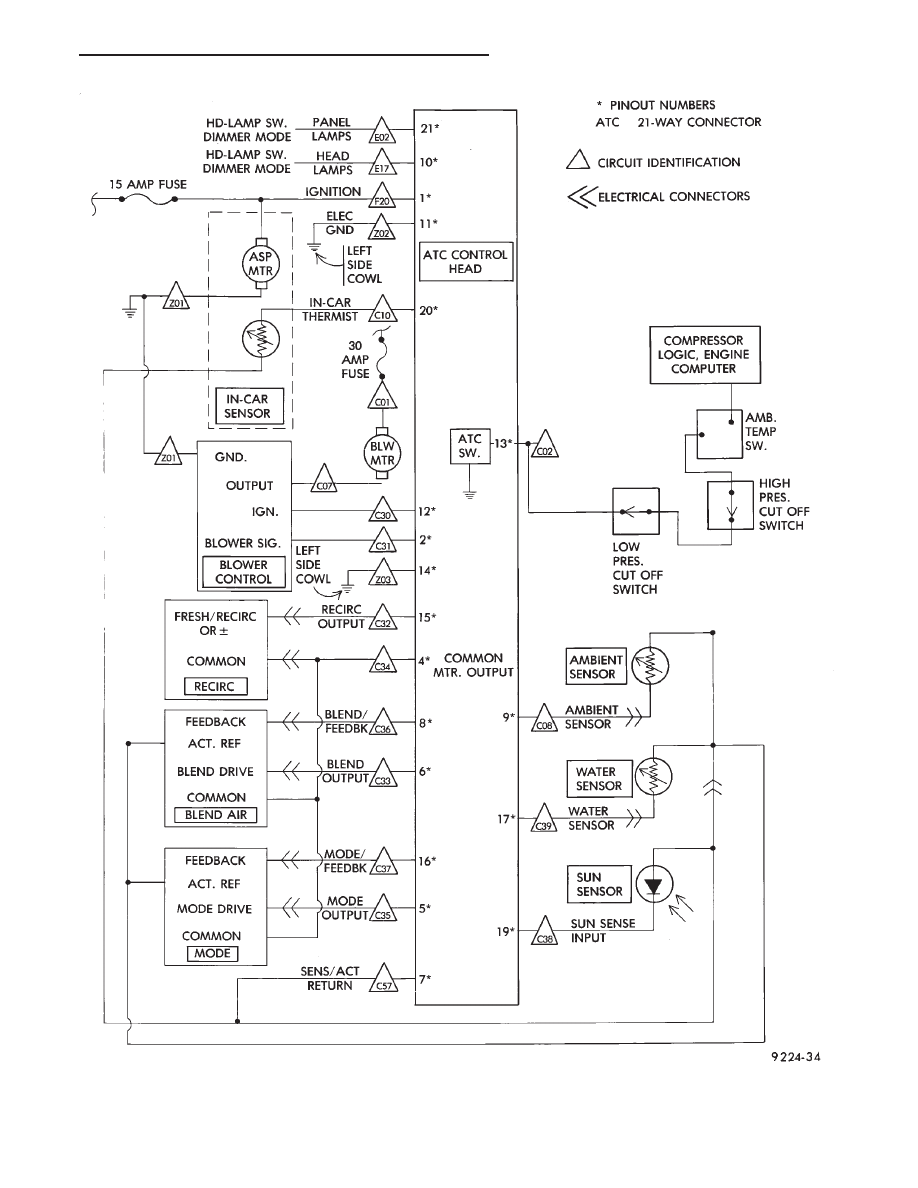

Fig. 6 ATC Circuits

Ä

HEATING AND AIR CONDITIONING

24 - 79

(4) If pin #13 shows continuity, repair circuit C02

and retest.

(5) If no continuity is shown, replace the ATC con-

trol and retest.

DIAGNOSTIC TROUBLE CODE 7—BLOWER
DRIVE SIGNAL NOT HIGH

First check the 4-way connector to the power

module for correct installation

(1) With the ignition ON, check for ignition volt-

age to the power module pin #1 from the ATC con-
trol. If ignition is present at the power module,
proceed to step 3. If not proceed to step 2.

(2) With the 21-way connector still connected and

the ignition ON, check for power module ignition
feed at the control pin #12. If ignition is not present,
replace the control. If ignition voltage is present, re-
pair the open in the wire between the control pin
#12 and power module pin #1. Retest system.

(3) Turn ignition OFF and disconnect the 21-way

connector. Measure the resistance between pins #2
and #12. The resistance should read between 2,600
and 2,800 ohms. If correct, replace the ATC control.
If not correct, proceed to step 4.

(4) Remove the 4-way connector from the power

module. Check for continuity between the ATC con-
trol pin #2 and power module pin #2. If no continu-
ity is shown, repair the wire for an open. If
continuity is shown, replace the power module and
retest.

DIAGNOSTIC TROUBLE CODE 8—A/D
CONVERTOR INTERNAL FAILURE

Diagnostics will indicate a Diagnostic Trouble Code

8 if the internal reference voltage of the A/D Conver-
tor is not correct. This Diagnostic Trouble Code is
not serviceable. If a Diagnostic Trouble Code 8 oc-
curs, the computer control head must be replaced.

DIAGNOSTIC TROUBLE CODE 9—SUN LOAD
SENSOR FAILURE

(1) Unplug the 21-way connector from the control

and check pin #19 for continuity to chassis ground.
If continuity is present, repair the wire shorted to
ground. If no continuity is present, proceed to step 2.

(2) Plug the 21-way connector back in. Remove pin

#19 from the 21 way connector and run diagnostics
again. If Diagnostic Trouble Code 9 is still present,
replace the control. If code 9 is not present, replace
the sun sensor.

DIAGNOSTIC TROUBLE CODE 10—WATER
TEMPERATURE SENSOR FAILURE

(1) Disconnect 21-way connector at control. Mea-

sure resistance between pin #17 and pin #7. This
value will change with temperature. Refer to Tem-
perature Reference—Diagnostic Trouble Code 10
chart.

(2) Check for continuity between pin #17 and

chassis ground. If continuity is present, repair and
retest.

DIAGNOSTIC TROUBLE CODE 11—AMBIENT
TEMPERATURE SENSOR FAILURE

(1) Disconnect 21-way connector at control. With

an ohmmeter, measure the resistance between pin
#9 and pin #7. Refer to the Temperature Refer-
ence—Diagnostic Trouble Code 11 chart.

(2) Check for continuity between pin #9 and chas-

sis ground. If continuity is present, repair and retest.

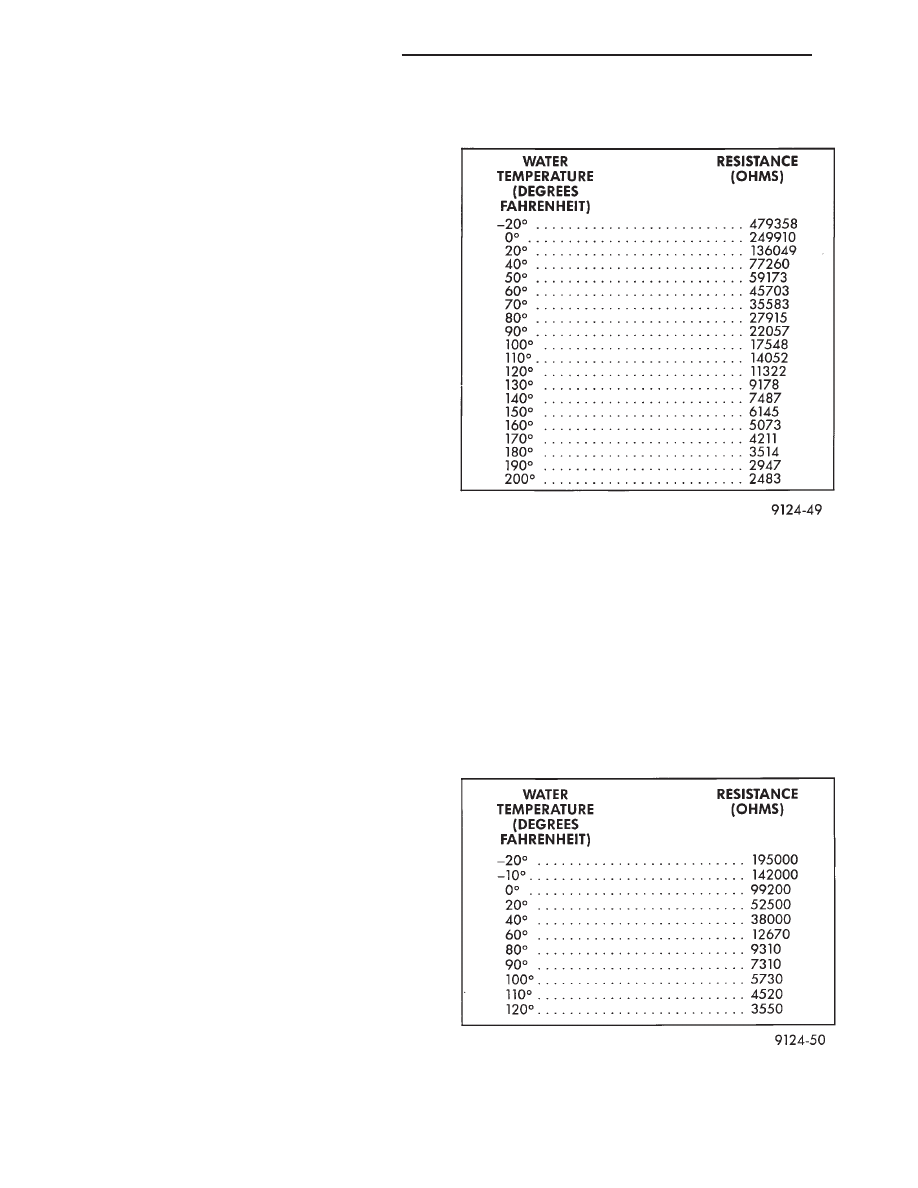

TEMPERATURE REFERENCE—DIAGNOSTIC

TROUBLE CODE 10

TEMPERATURE REFERENCE—DIAGNOSTIC

TROUBLE CODE 11
