Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 150

GUIDE ASSEMBLY INSTALLATION

(1) Install guide cable into rear of guide assembly.
(2) Install guide assembly at an angle so the rear

portion slips under finger clips at rear of module
housing.

(3) Place cable in groove of cable holder.
(4) Install screws in track assembly.
(5) Install locators.
(6) Reverse removal operation.

WINDSHIELD

SAFETY PRECAUTIONS AND WARNINGS

WARNING: DO NOT OPERATE VEHICLE FOR AT
LEAST 24 HOURS AFTER WINDSHIELD INSTALLA-
TION. WINDSHIELD MAY NOT PERFORM PROPERLY
IN THE EVENT OF A COLLISION IF URETHANE AD-
HESIVE IS NOT SUFFICIENTLY CURED. REFER TO
MANUFACTURER OF URETHANE BEING USED FOR
CURING TIME SPECIFICATIONS.

WHEN INSTALLING GLASS, DO NOT USE URE-

THANE ADHESIVE AFTER DATE ON PRODUCT HAS
EXPIRED.

SAFETY

AND

QUALITY

OF

REPAIR

WOULD BE QUESTIONABLE.

DO NOT USE URETHANE ADHESIVE OR PRIMER IN

CLOSED WORK AREA, PERSONAL INJURY CAN RE-
SULT.

PROTECT SKIN FROM COMING IN CONTACT WITH

URETHANE, PERSONAL INJURY CAN RESULT.

WEAR EYE AND HAND PROTECTION WHEN

WORKING WITH GLASS, PERSONAL INJURY CAN
RESULT.

CAUTION: Protect all painted or trimmed surfaces
from coming in contact with urethane or primers,
damage will result.

Do not damage painted surfaces when removing

mouldings or cutting urethane around windshield.

It is difficult to salvage a windshield during the

removal operation. The windshield is part of the struc-
tural support for the roof. The urethane bonding used
to secure the windshield to the fence is difficult to cut
or clean from any surface. If the mouldings are set in
urethane, it would also be unlikely they could be
salvaged. Before removing the windshield, check the
availability of the windshield and mouldings from the
parts supplier.

WINDSHIELD REMOVAL

(1) Remove inside rear view mirror.
(2) Remove cowl cover.
(3) Remove windshield mouldings using a suitable

hook tool and trim stick (Fig. 1).

(4) Cut urethane bonding from around windshield

using a suitable sharp cold knife. A pneumatic cutting
device can be used if available (Fig. 2).

(5) Separate windshield from vehicle.

WINDSHIELD INSTALLATION

CAUTION: Open the left front door glass before
installing windshield to avoid pressurizing the pas-
senger compartment if a door or the trunk lid is
slammed before urethane bonding is cured. Water
leaks can result.

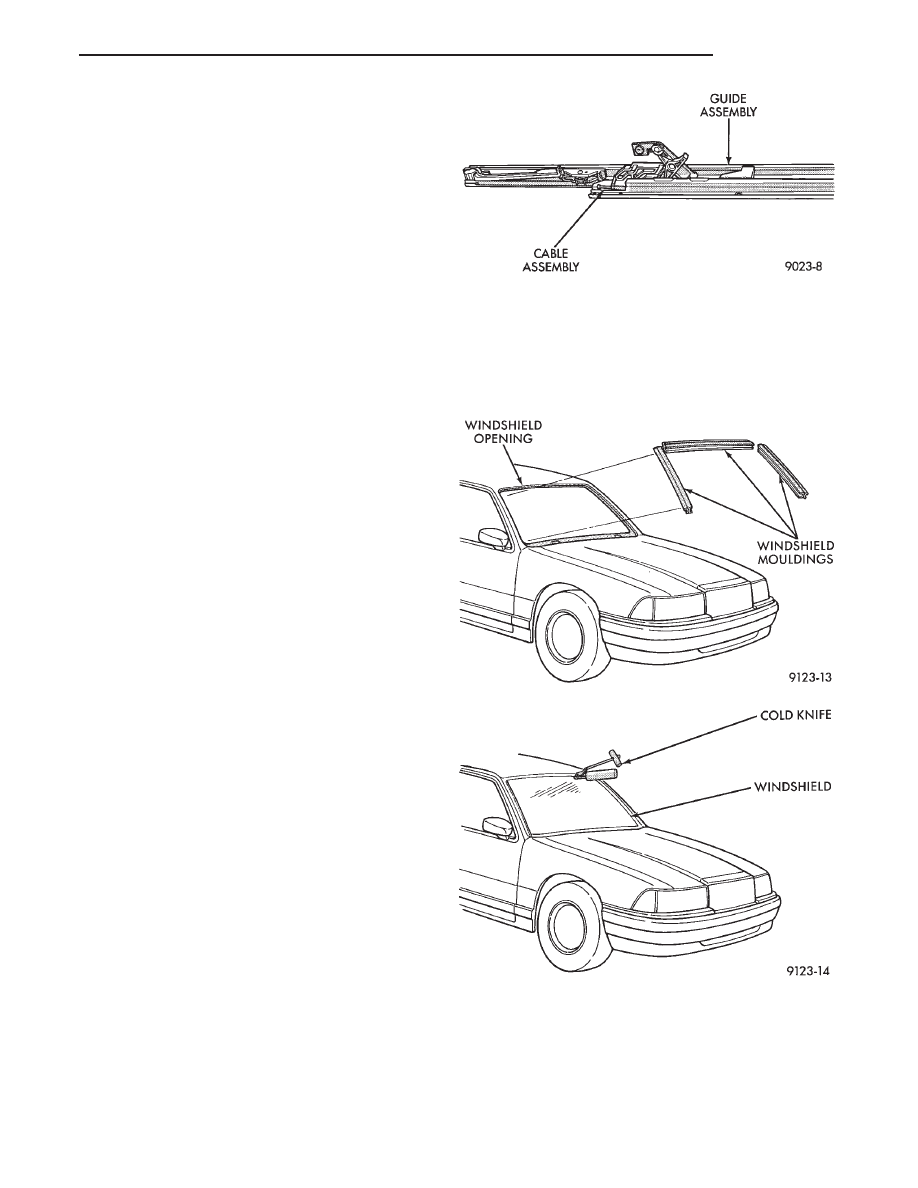

Fig. 8 Guide Assembly

Fig. 1 Windshield Mouldings

Fig. 2 Cut Urethane Around Windshield

Ä

BODY

23 - 9

Allow the urethane at least 24 hours to cure before

returning the vehicle to use.

The windshield fence should be cleaned of old ure-

thane bonding material. Support spacers should be
cleaned and properly installed on weld studs or re-
pair screws at bottom of windshield opening.

(1) Place replacement windshield into windshield

opening and position glass in the center of the open-
ing against the support spacers. Mark the glass at
the support spacers with a grease pencil or pieces of
masking tape and ink pen to use as a reference for
installation. Remove replacement windshield from
windshield opening (Fig. 3).

(2) Position the windshield inside up on a suitable

work surface with two padded, wood 10 cm by 10 cm
by 50 cm (4 in. by 4 in. by 20 in.) blocks, placed par-
allel 75 cm (2.5 ft.) apart (Fig. 4).

(3) Clean inside of windshield with Mopar Glass

Cleaner and lint-free cloth.

(4) Apply clear glass primer 25 mm (1 in.) wide

around perimeter of windshield and wipe with clean/
dry lint-free cloth.

(5) Install mouldings on windshield (Fig. 4).
(6) Apply black-out primer 15 mm (.75 in.) wide on

top and sides of windshield and 25 mm (1 in.) on bot-
tom of windshield. Allow at least three minutes dry-
ing time.

(7) Position windshield bonding compression spac-

ers on lower fence above the support spacers at the
edge of the windshield opening (Fig. 5).

(8) Apply a 10 mm (0.4 in.) bead of urethane

around perimeter of windshield along the inside of
the mouldings.

(9) With the aid of a helper, position the wind-

shield over the windshield opening. Align the refer-
ence marks at the bottom of the windshield to the
support spacers.

(10) Slowly lower windshield glass to windshield

opening fence. Guide the top moulding into proper
position if necessary. Push windshield inward to
fence spacers at bottom and until top moulding is
flush to roof line (Fig. 6).

(11) Clean excess urethane from exterior with Mo-

par, Super Clean or equivalent.

(12) Install cowl cover and wipers.
(13) Install inside rear view mirror.
(14) After urethane has cured, water test wind-

shield to verify repair.

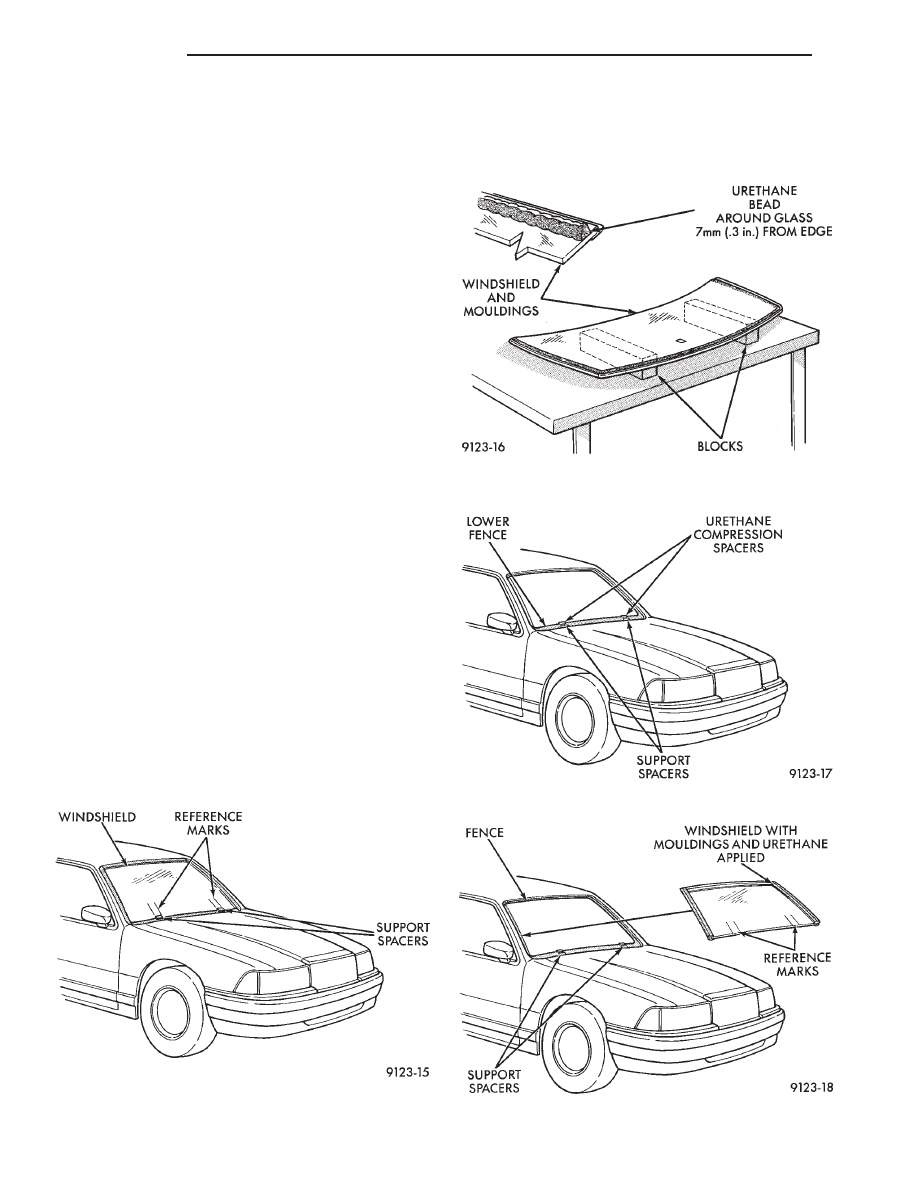

Fig. 3 Center Windshield and Mark at Support

Spacers

Fig. 4 Work Surface Set-up and Mouldings

Installation

Fig. 5 Position Urethane Compression Spacers

Fig. 6 Lower Windshield Into Position

23 - 10

BODY

Ä

AA-VEHICLE BODY COMPONENT SERVICE

INDEX

page

page

A-Pillar and Roof Rail Mouldings

. . . . . . . . . . . . . 25

B-Pillar Trim Panel

. . . . . . . . . . . . . . . . . . . . . . . 25

Body Side Moulding and Applique

. . . . . . . . . . . . 24

Cowl Cover

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Cowl Panel Trim and Scuff Plates

. . . . . . . . . . . . 25

Door Opening Weatherstrips

. . . . . . . . . . . . . . . . 24

Floor Carpet

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Front Center Console

. . . . . . . . . . . . . . . . . . . . . 29

Front Door and Hinge

. . . . . . . . . . . . . . . . . . . . . 15

Front Door Belt Moulding and Weatherstrip

. . . . . 17

Front Door Glass

. . . . . . . . . . . . . . . . . . . . . . . . 17

Front Door Glass Channel and Run Weatherstrip

. 18

Front Door Glass Run Lower Channel

. . . . . . . . . 18

Front Door Latch

. . . . . . . . . . . . . . . . . . . . . . . . . 16

Front Door Side View Mirror

. . . . . . . . . . . . . . . . 17

Front Door Silencer and Water Shield

. . . . . . . . . 15

Front Door Trim Panel

. . . . . . . . . . . . . . . . . . . . 14

Front Door Window Regulator/Manual

. . . . . . . . . 18

Front Door Window Regulator/Power

. . . . . . . . . . 19

Front End Splash Shields

. . . . . . . . . . . . . . . . . . 13

Front Fender

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Front Power Door Lock Actuator

. . . . . . . . . . . . . 19

Front Seat Belts

. . . . . . . . . . . . . . . . . . . . . . . . . 27

Front Seats

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Fuel Fill Door

. . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Grille

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Head Lining

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Hood and Hinges

. . . . . . . . . . . . . . . . . . . . . . . . 11

Hood Latch and Release Cable

. . . . . . . . . . . . . . 12

Outside Front Door Latch Release Handle

. . . . . 16

Outside Rear Door Latch Release Handle

. . . . . . 21

Overhead Console

. . . . . . . . . . . . . . . . . . . . . . . . 30

Quarter Extension Trim Panel

. . . . . . . . . . . . . . . 27

Quarter Trim Panel

. . . . . . . . . . . . . . . . . . . . . . . 27

Rear Deck Filler Panel

. . . . . . . . . . . . . . . . . . . . 31

Rear Door and Hinge

. . . . . . . . . . . . . . . . . . . . . 20

Rear Door Belt Moulding and Weatherstrip

. . . . . 22

Rear Door Glass

. . . . . . . . . . . . . . . . . . . . . . . . . 22

Rear Door Glass Run Weatherstrip

. . . . . . . . . . . 22

Rear Door Glass Stationary Glass Module

. . . . . 23

Rear Door Latch

. . . . . . . . . . . . . . . . . . . . . . . . . 21

Rear Door Silencer and Water Shield

. . . . . . . . . 20

Rear Door Trim Panel

. . . . . . . . . . . . . . . . . . . . . 20

Rear Door Window Regulator/Manual

. . . . . . . . . 23

Rear Door Window Regulator/Power

. . . . . . . . . . 23

Rear Power Door Lock Actuator

. . . . . . . . . . . . . 22

Rear Seat Belts

. . . . . . . . . . . . . . . . . . . . . . . . . . 28

Rear Seats

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Rear Shelf Trim Panel

. . . . . . . . . . . . . . . . . . . . . 27

Rear Window Glass

. . . . . . . . . . . . . . . . . . . . . . 32

Sun Roof Air Deflector

. . . . . . . . . . . . . . . . . . . . 31

Sun Roof Drain Tubes

. . . . . . . . . . . . . . . . . . . . 31

Sun Roof Weatherstrip

. . . . . . . . . . . . . . . . . . . . 31

Trunk Lid

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Trunk Lid Hinge

. . . . . . . . . . . . . . . . . . . . . . . . . 34

Trunk Lid Latch

. . . . . . . . . . . . . . . . . . . . . . . . . . 34

Trunk Lid Lock

. . . . . . . . . . . . . . . . . . . . . . . . . . 34

Trunk Lid Luggage Rack

. . . . . . . . . . . . . . . . . . . 35

Trunk Lid Torsion Bar

. . . . . . . . . . . . . . . . . . . . . 34

Trunk Lining

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Trunk Opening Weatherstrip

. . . . . . . . . . . . . . . . 35

Vinyl Roof Bonnet

. . . . . . . . . . . . . . . . . . . . . . . . 31

GRILLE

REMOVAL (FIG. 1)

(1) Raise hood to full up position.
(2) Remove hood safety catch release rod retainer

and separate rod from grille.

(3) Remove grille end reinforcement attaching

bolts.

(4) Remove nuts holding grille to hood.
(5) Separate grille from hood.

INSTALLATION

Reverse the preceding operation.

HOOD AND HINGES

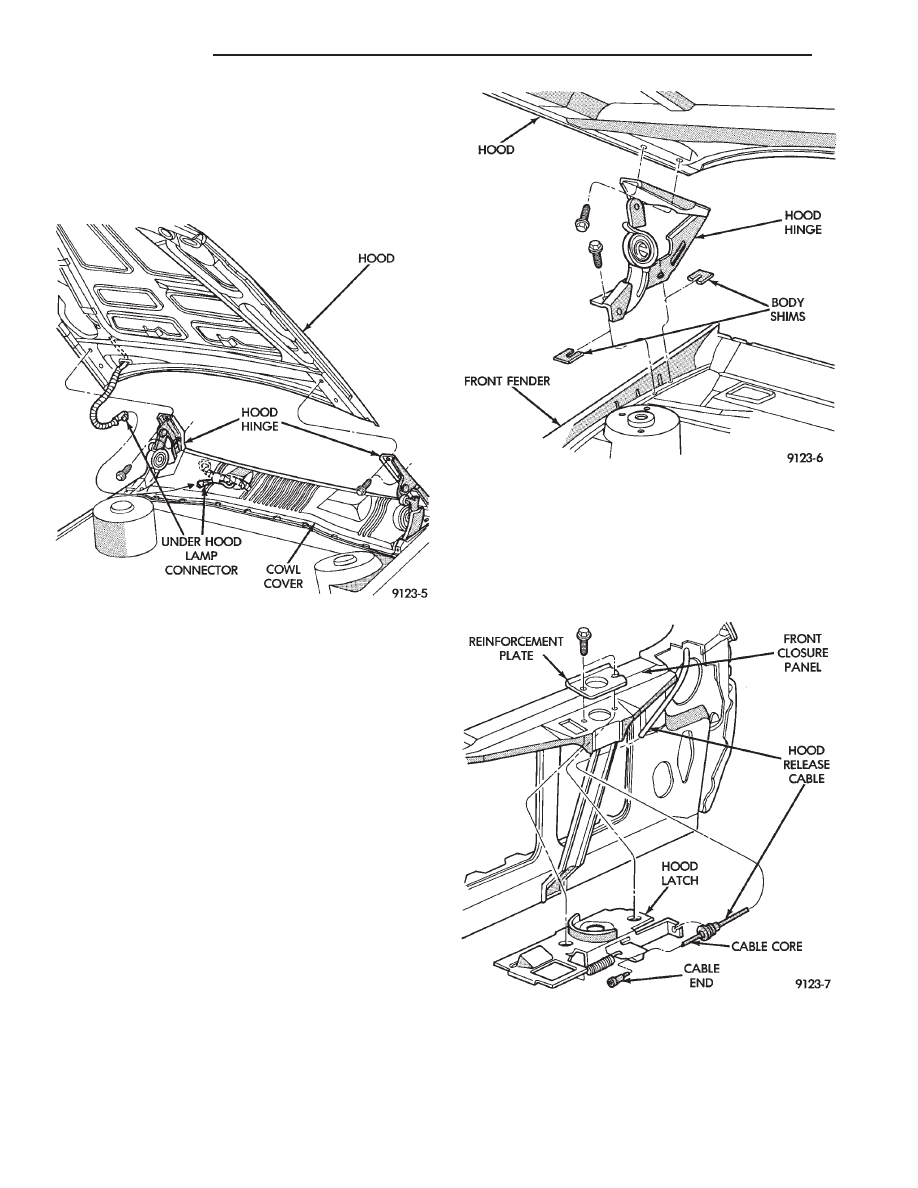

HOOD REMOVAL (FIG. 2)

(1) Raise hood to full up position.
(2) Lift front edge of cowl cover on the right side of

the windshield washer bottle and disconnect the un-
der hood lamp wire connector.

(3) Mark all bolt and hinge attachment locations

with a grease pencil or other suitable device to pro-
vide reference marks for installation. When install-

ing hood, align all marks and secure bolts. The hood
should be aligned to 4 mm (0.160 in.) gap to the front
fenders and flush across the top surfaces along fend-
ers.

(4) Remove the top hood to hinge attaching bolts

and loosen the bottom bolts until they can be re-
moved by hand.

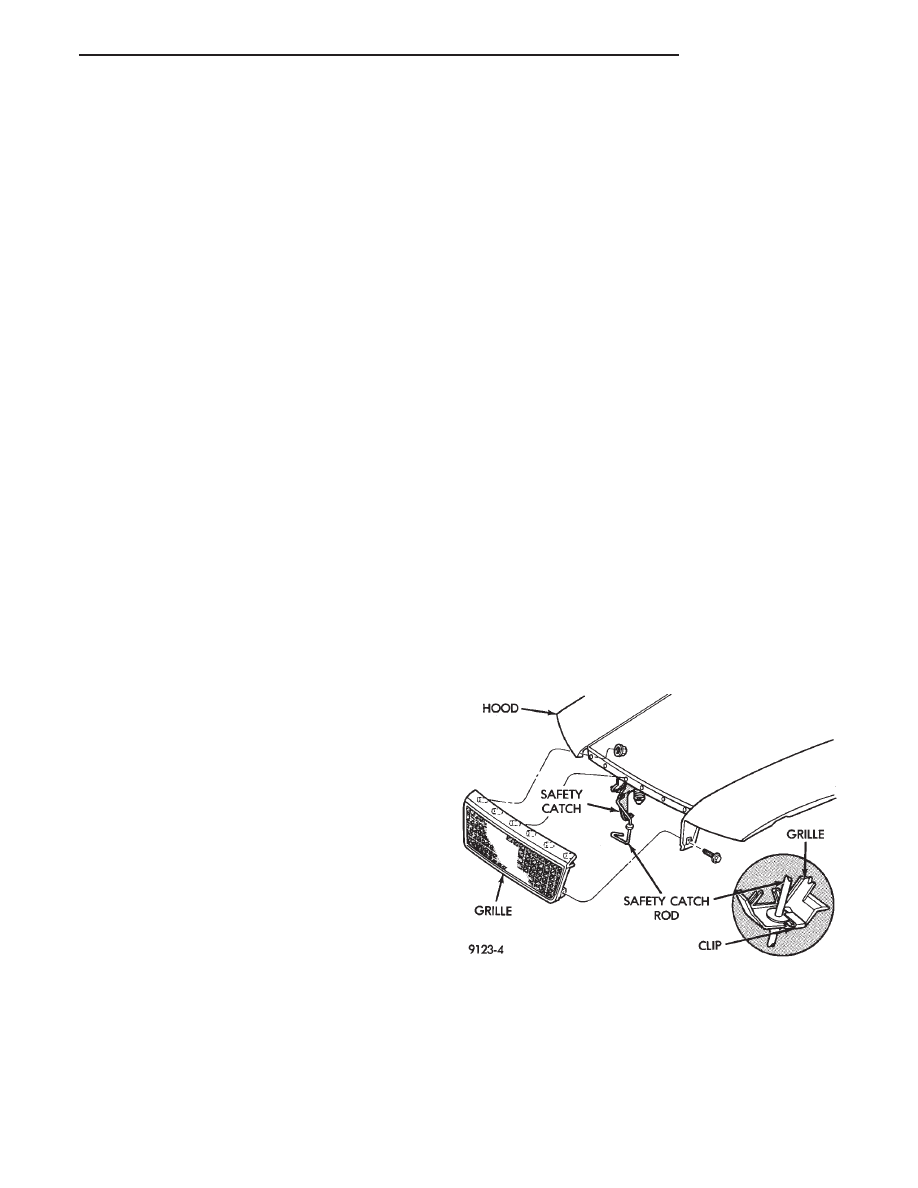

Fig. 1 Grille Assembly

Ä

AA-BODY

23 - 11

(5) With assistance of a helper at the opposite side

of the vehicle to support the hood, remove the bottom
hood to hinge attaching bolts. Separate the hood
from the vehicle.

HOOD INSTALLATION

Reverse the preceding operation.

HOOD HINGE REMOVAL (FIG. 3)

(1) Support hood on the side that requires hinge

replacement.

(2) Mark all bolt and hinge attachment locations

with a grease pencil or other suitable device to pro-
vide reference marks for installation. When install-
ing hood hinge, align all marks and secure bolts. The
hood should be aligned to 4 mm (0.160 in.) gap to the
front fenders and flush across the top surfaces along
fenders. Shims can be added or removed under hood
hinge to achieve proper hood height.

(3) Remove hood to hinge attaching bolts.
(4) Remove hood hinge to front fender attaching

bolts and separate hinge from vehicle.

HOOD HINGE INSTALLATION

Reverse the preceding operation. If necessary, paint

new hinge before installation.

HOOD LATCH AND RELEASE CABLE

HOOD LATCH REMOVAL (FIG. 4)

(1) Raise hood top the full up position.
(2) Remove hood latch attaching bolts holding

latch to radiator closure panel and separate from ve-
hicle.

(3) Pry release cable casing attachment from slot

receiver on latch, disengage cable end from latch arm
hook.

HOOD LATCH INSTALLATION

Reverse the preceding operation.

HOOD LATCH RELEASE CABLE REMOVAL
(FIG. 5)

(1) Raise hood to the full up position.

Fig. 2 Hood Assembly

Fig. 3 Hood Hinge Assembly

Fig. 4 Hood Latch Assembly

23 - 12

AA-BODY

Ä
