(13) Disconnect articulated exhaust pipe joint from

turbocharger housing.

(14) Remove turbocharger coolant inlet line assem-

bly from engine (Fig. 11).

(15) Lift turbocharger off manifold mounting studs

and lower assembly down and out of vehicle.

EXHAUST MANIFOLD

REMOVAL

Remove 9 exhaust manifold retaining fasteners and

remove exhaust manifold (Fig. 14).

CLEANING AND INSPECTION

(1) Discard gasket and clean all gasket surfaces of

manifolds and cylinder head.

(2) Test manifold gasket surfaces for flatness with

straight edge. Surface must be flat within 0.15 mm
per 300 mm (.006 in. per foot) of manifold length.

(3) Inspect manifolds for cracks or distortion. Re-

place manifold if necessary.

EXHAUST MANIFOLD

INSTALLATION

(1) Install new manifold gasket. DO NOT APPLY

SEALER.

(2) Set exhaust manifold in place. Tighten retain-

ing nuts and bolt, starting at center and progressing
outward in both directions to 23 N

Im (200 in. lbs.)

torque. Repeat this procedure until all fasteners are
at specified torque (Fig. 14).

TURBOCHARGER

INSTALLATION

(1) Position turbocharger on exhaust manifold. Ap-

ply antiseize compound to threads and install the
lower

(passenger

side)

retaining

nut

(Fig.

12).

Tighten nut to 54 N

Im (40 ft. lbs.) torque.

(2) Apply thread sealant to lower (inlet) coolant

line fitting and install fitting into turbocharger hous-
ing (Fig. 11).

(3) Install lower coolant line assembly to engine

(Fig. 11).

(4) Install oil drain back tube and fitting (with

new gasket) to turbocharger housing (Fig. 13).

(5) Install turbocharger to block support bracket

and install screws finger tight (Fig. 13). Tighten
block screw FIRST to 54 N

Im (40 ft. lbs.) torque,

then tighten screw to turbocharger housing to 27
N

Im (20 ft. lbs.) torque.

(6) Reposition exhaust pipe. Tighten articulated

joint shoulder bolts to 28 N

Im (250 in. lbs.) torque.

(7) See Suspension, Group 2, and install right

driveshaft and wheel and tire assembly. Install air
deflector on crossmember.

(8)

From Above: Install three turbocharger to

manifold retaining nuts. Tighten to 54 N

Im (40 ft.

lbs.) torque (Fig. 12).

(9) Reconnect Heated Oxygen sensor electrical con-

nection and vacuum lines.

(10) Attach oil feed line to turbocharger bearing

housing. Tighten fitting to 14 N

Im (125 in. lbs.)

torque (Fig. 12).

(11) Install coolant line and tighten fittings to 41

N

Im (30 ft. lbs.) torque (Fig. 11).

(12) Install air cleaner support (Fig. 1).
(13) Align front engine mount in crossmember

bracket. Install through bolt and tighten to 54 N

Im

(40 ft. lbs.) torque.

(14) Install air cleaner assembly (Fig. 1).
(15) Fill cooling system. Refer to Cooling System,

Group 7 for procedure.

INTAKE/EXHAUST MANIFOLD SERVICE—3.0L
ENGINE

The intake system has a large air intake plenum of

aluminum alloy and a cross type intake manifold
(Fig. 2).

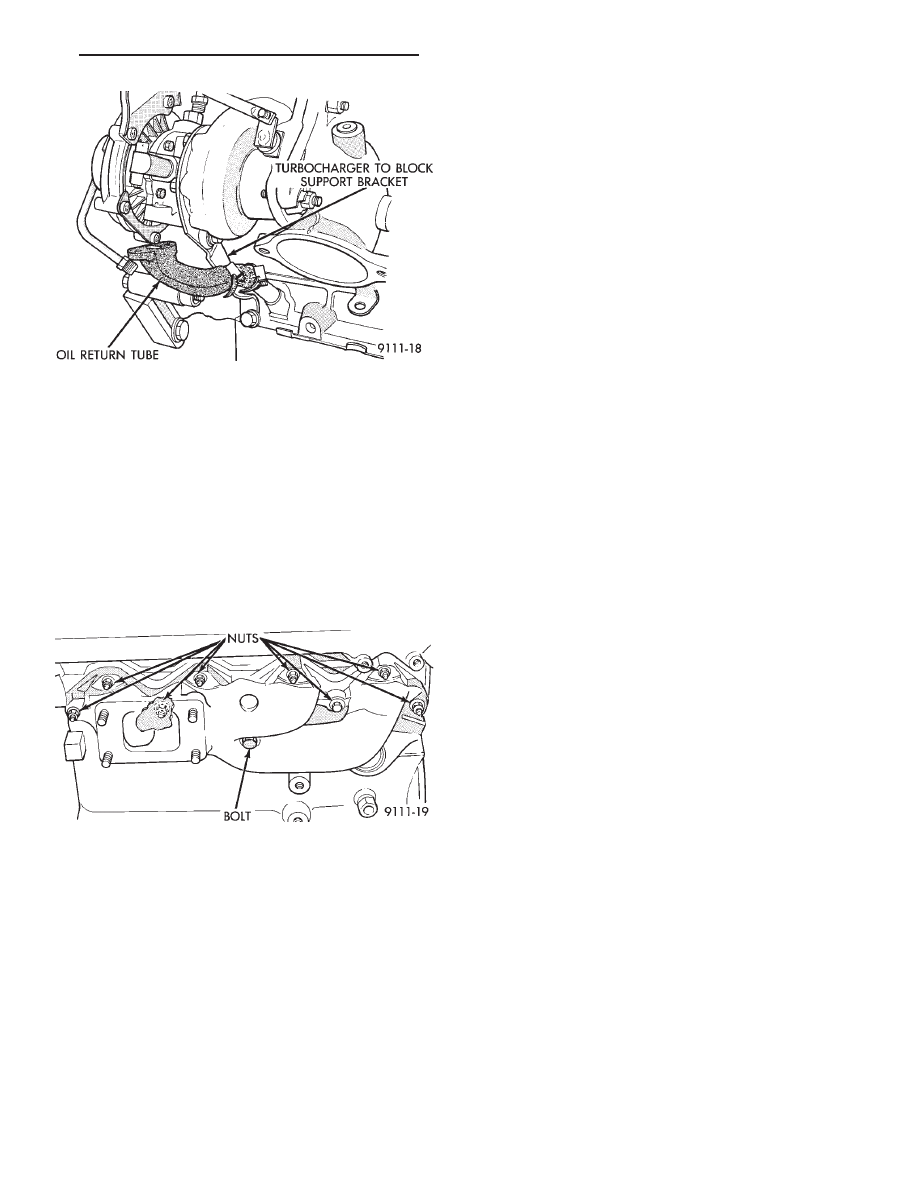

Fig. 13 Oil Return Tube and Support Bracket

Fig. 14 Exhaust Manifold—Turbo III Engine

Ä

EXHAUST SYSTEM AND INTAKE MANIFOLD

11 - 13

The exhaust manifolds are made of ductile cast

iron with the front bank and rear bank independent
of each other. The exhaust from the front bank ex-
haust manifold is led through on exhaust crossover
pipe to be combined with the rear bank exhaust at
the exhaust outlet to the exhaust pipe (Fig. 2).

INTAKE PLENUM/MANIFOLD

REMOVAL

(1) Perform fuel system pressure release procedure

(before attempting any repairs).

(2) Disconnect negative battery cable. Drain cooling

system. See Cooling System, Group 7.

(3) Remove air cleaner to throttle body hose (Fig. 3).

FUEL SYSTEM PRESSURE RELEASE PROCE-
DURE

The MPI fuel system is under a constant pres-

sure of about 330 kPa (48 psi). Before servicing
the fuel pump, fuel lines, fuel filter, throttle body
or fuel injector, the fuel system pressure must be
released.

(a) Loosen fuel filler cap to release fuel tank pres-

sure.

(b) Disconnect injector wiring harness from engine

harness.

(c) Connect a jumper wire to ground terminal

Number 1 of the injector harness (Fig. 1) to engine
ground.

(d) Connect a jumper wire to the positive terminal

Number 2 of the injector harness (Fig. 1) and touch
the battery positive post for no longer than 5 seconds.
This releases system pressure.

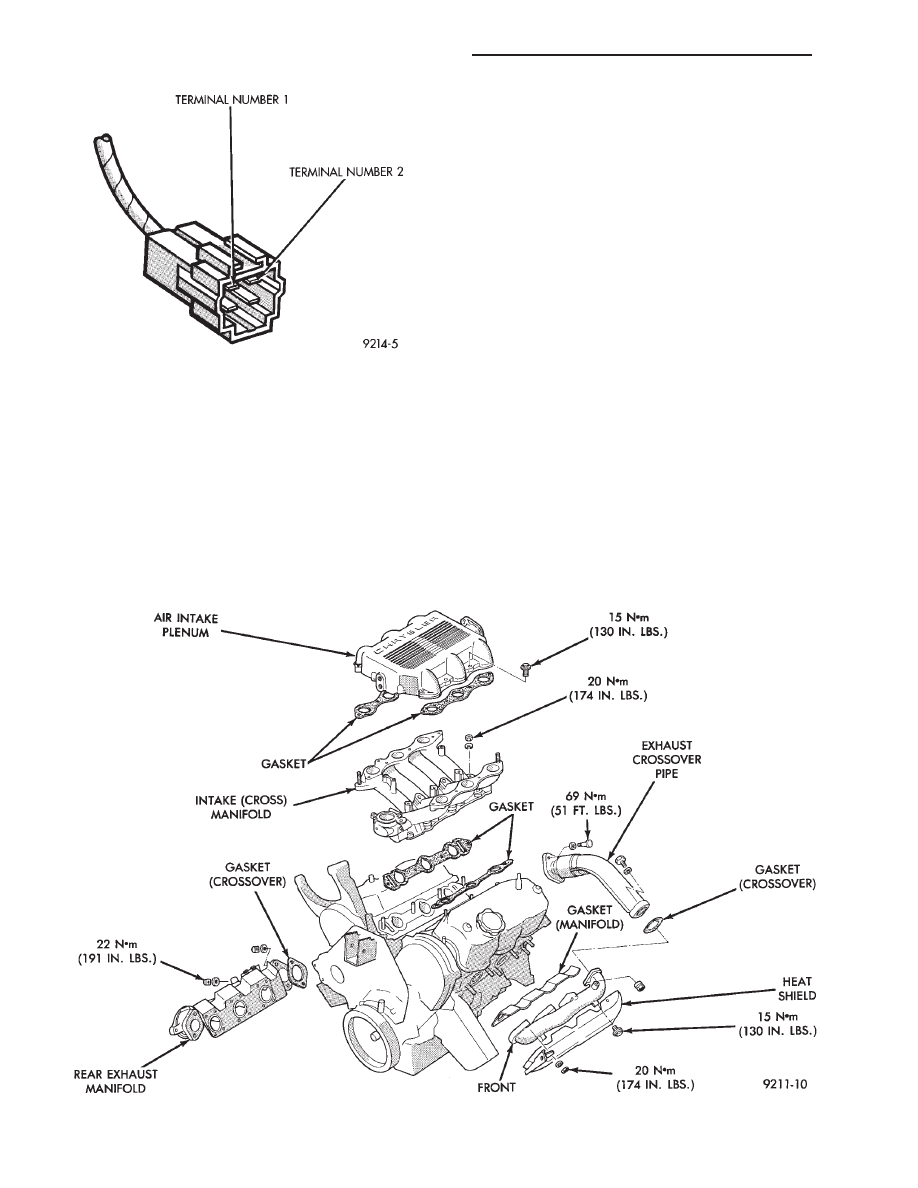

Fig. 1 Injector Harness Connector

Fig. 2 Intake and Exhaust Manifolds— 3.0L Engine

11 - 14

EXHAUST SYSTEM AND INTAKE MANIFOLD

Ä

(e) Remove jumper wires.
(f) Continue fuel system service.

(4) Remove throttle cable and transaxle kickdown

linkage (Fig. 4).

(5) Remove automatic idle speed (AIS) motor and

throttle position sensor (TPS) wiring connectors from
throttle body (Fig. 5).

(6) Remove vacuum hose harness from throttle body

(Fig. 5).

(7) Remove PCV and Brake booster hoses from Air

Intake Plenum.

(8) Remove ignition coil from intake plenum (Fig. 6).
(9) Remove wiring connectors from coolant tempera-

ture sensor (Fig. 7).

(10) Remove vacuum connections from air intake

plenum vacuum connector.

(11) Remove fuel hoses from fuel rail (Fig. 7).

WARNING: WRAP SHOP TOWELS AROUND HOSES
TO CATCH ANY GASOLINE SPILLAGE.

(12) Remove (8) Fasteners from Air Intake Plenum

to Intake Manifold (Fig. 8).

(13) Remove air intake plenum (Fig. 9).
(14) Cover intake manifold with suitable cover when

servicing.

(15) Remove vacuum hoses from fuel rail and fuel

pressure regulator (Fig. 10).

(16) Disconnect Fuel Injector wiring harness from

engine wiring harness (Fig. 11).

(17) Remove fuel pressure regulator attaching bolts

and remove regulator from rail (Fig. 12). Be careful
not to damage the rubber injector O-rings upon
removal from the ports.

(18) Remove fuel rail attaching bolts and lift fuel rail

assembly from intake manifold.

(19) Separate radiator hose from thermostat hous-

ing and heater hose from heater pipe.

(20) Remove (8) nut and washer assemblies and

remove intake manifold (Fig. 2).

INSPECTION

Check for:

• Damage and cracks of each section (Fig. 13).

• Clogged water passages in end cross overs.

• Check for distortion of the cylinder head mounting
surface using a straightedge and thickness gauge (Fig.
14). Refer to (Fig. 15) for Specifications.

INSTALLATION

(1) Position new intake manifold gaskets on cylinder

head and install intake (cross) manifold.

(2) Install (8) nuts and washers and tighten in

several steps in order shown in (Fig. 16) to 20 N

Im

(174 in. lbs.).

(3) Make sure the injector holes are clean and all

plugs have been removed.

(4) Lube injector O-ring with a drop of clean en-

gine oil to ease installation.

(5) Put the tip of each injector into their ports.

Push the assembly into place until the injectors are
seated in the ports.

(6) Install the (3) fuel rail attaching bolts and

torque to 13 N

Im (115 in. lbs.).

(7) Install fuel pressure regulator onto fuel rail. In-

stall attaching bolts to intake manifold. Torque reg-
ulator nuts and bracket bolts to 10 N

Im (95 in. lbs.)

(Fig. 12).

(8) Install fuel supply and return tube hold-down

bolt and the vacuum crossover tube hold-down bolt
and torque to 10 N

Im (95 in. lbs.).

(9) Connect fuel injector wiring harness to engine

wiring harness (Fig. 11).

(10) Connect vacuum harness to fuel pressure reg-

ulator and fuel rail assembly (Fig. 10).

(11) Remove covering from lower intake manifold

and clean surface.

(12) Place intake manifold gaskets with beaded

sealant side up on lower manifold. Put air intake in

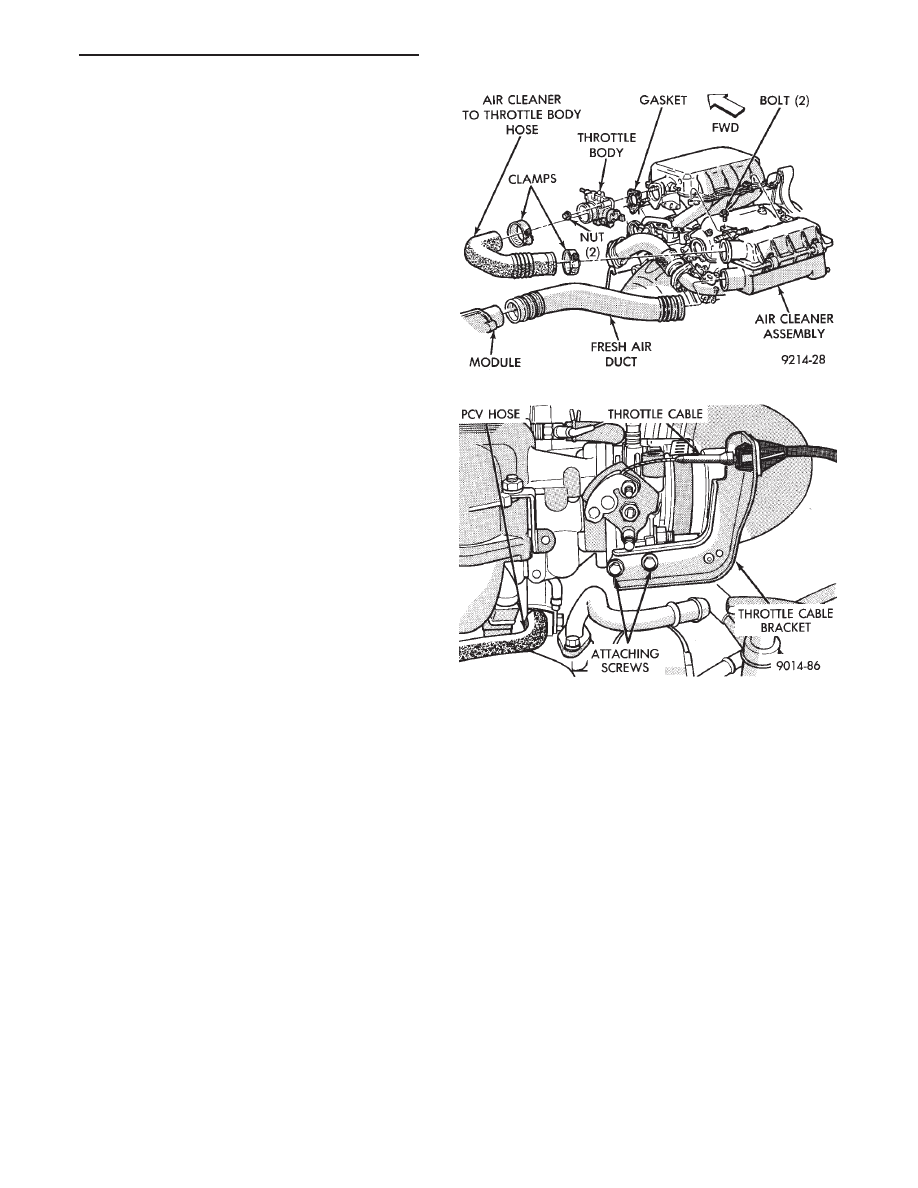

Fig. 3 Throttle Body Assembly 3.0L

Fig. 4 Throttle Cable Attachment

Ä

EXHAUST SYSTEM AND INTAKE MANIFOLD

11 - 15

place. Install attaching fasteners (8) and tighten in
several steps in sequence shown (Fig. 17) to 13 N

Im

(115 in. lbs.).

(13) Connect fuel line to fuel rail (Fig. 7). Torque

hose clamps to 1 N

Im (10 in. lbs.).

(14) Connect vacuum harness to air intake ple-

num.

(15) Connect coolant temperature sensor electrical

connector to sensor (Fig. 7).

(16) Connect PCV and brake booster supply hose

to intake plenum.

(17) Connect automatic idle speed (AIS) motor and

throttle position sensor (TPS) electrical connectors
(Fig. 5).

(18) Connect vacuum vapor harness to throttle

body (Fig. 5).

(19) Install throttle cable and transaxle kickdown

linkage (Fig. 4).

(20) Install air inlet hose assembly (Fig. 3).
(21) Install radiator to thermostat housing hose

and heater hose to heater pipe nipple.

(22) Fill cooling system, see Refilling System in

Cooling, Group 7.

(23) Connect negative battery cable.
(24) With the DRBII Scan Tool use ASD Fuel Sys-

tem Test to pressurize system to check for leaks.

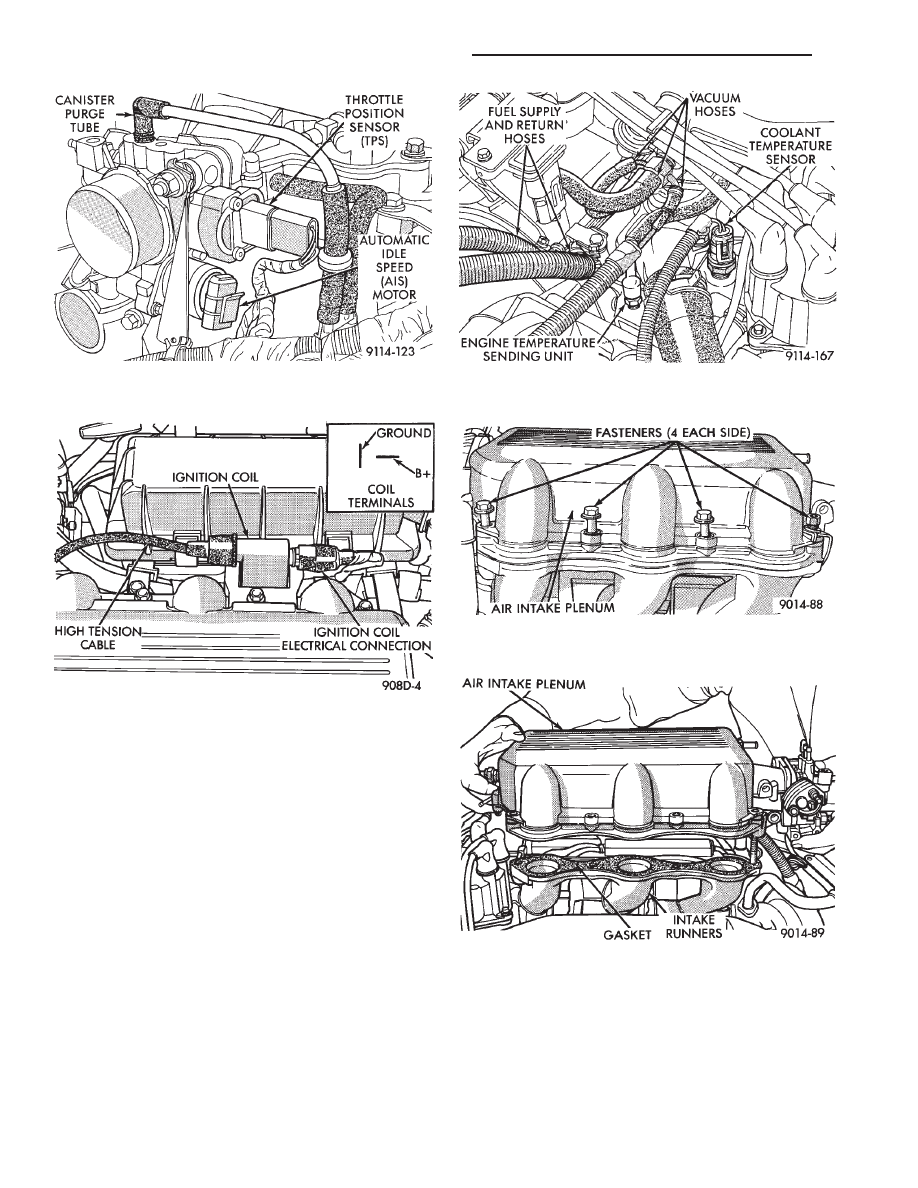

Fig. 5 Electrical and Vacuum Connections to

Throttle Body

Fig. 6 Ignition Coil Removal

Fig. 7 Coolant Temperature Sensor Electrical

Connections

Fig. 8 Air Intake Plenum to Intake Manifold

Attaching Bolts

Fig. 9 Removing Air Intake Plenum
