152

Ремонт шины с помощью комплекта TIREFIT

Включите аварийную световую сигнализацию.

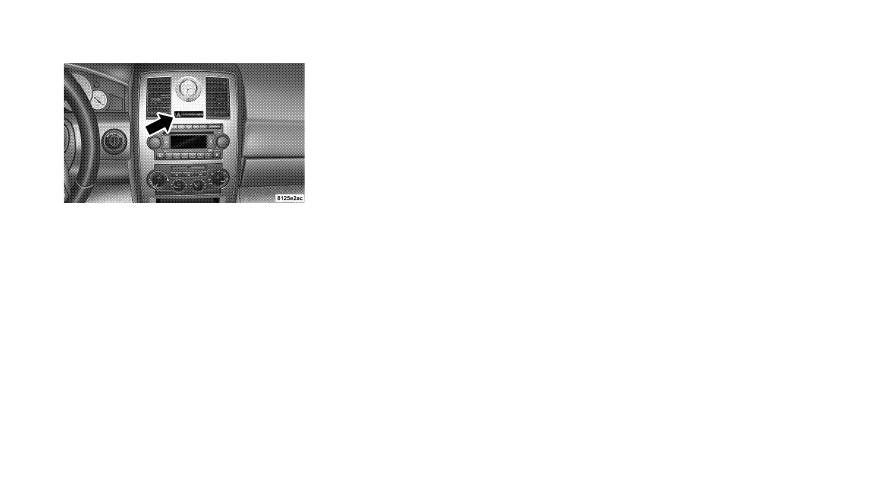

Выключатель аварийной световой сигнализации

Переведите рычаг переключения диапазонов
автоматической коробки передач в положение PARK
(Стоянка), заглушите двигатель и включите стояночный
тормоз.

Достаньте из багажника комплект TIREFIT.

Вытащите электрический штекер (2) и шланг для подачи
герметика (6).

Снимите колпачок с вентиля поврежденной шины.

Наверните на вентиль штуцер, расположенный на конце
шланга подачи герметика (6), который соединен с
контейнером (5).

Вставьте штекер (2) в электрическую розетку,
расположенную на панели управления.

Не переводя рычаг переключения диапазонов из
положения PARK (Стоянка) и не выключая стояночного
тормоза, запустите двигатель.

Включите воздушный насос, нажав на выключатель (3).
Насос начнет накачивать шину и подавать в нее герметик
(жидкость белого цвета) из контейнера (5) через шланг (6).

10. Дайте насосу поработать в течение пяти минут, после чего

проверьте показания манометра (4). Если давление воздуха
в шине не меньше 1,8 бара переходите к выполнению пункта
19. Если давление воздуха в шине ниже указанной
величины, переходите к выполнению следующего пункта.

11. Выключите воздушный насос, нажав на выключатель (3).

Отсоедините комплект TIREFIT от шины и уберите его в
автомобиль.

12. Выключите стояночный тормоз и проехайте на автомобиле

назад и вперед приблизительно 9 м. Это обеспечит более
равномерное распределение герметика внутри шины.

13. Включите аварийную световую сигнализацию.

14. Переведите рычаг переключения диапазонов

автоматической коробки передач в положение PARK
(Стоянка), заглушите двигатель и включите стояночный
тормоз.

15. Вытащите шланг воздушного насоса (1), который

расположен под контейнером с герметиком (5). Для этого
отщелкните клапан шланга.

16. Подсоедините клапан шланга к вентилю шины. Закройте

клапан, защелкнув его.

17. Не переводя рычаг переключения диапазонов из

положения PARK (Стоянка) и не выключая стояночного
тормоза, запустите двигатель.

18. Включите воздушный насос, нажав на выключатель (3).

Воздушный насос в течение пяти минут должен поднять
давление воздуха в шине по крайней мере до 1,8 бара. Если
давление воздуха в шине окажется не меньше указанного
значения, переходите к выполнению следующего пункта.

ПРИМЕЧАНИЕ: Если давление воздуха в шине не достигнет

ПРИМЕЧАНИЕ: Если давление воздуха в шине не достигнет
значения 1,8 бара в течение пяти минут, то это означает, что

значения 1,8 бара в течение пяти минут, то это означает, что

значения 1,8 бара в течение пяти минут, то это означает, что
шина слишком сильно повреждена. В этом случае не

шина слишком сильно повреждена. В этом случае не

шина слишком сильно повреждена. В этом случае не
следует продолжать движение. Обратитесь за помощью.

следует продолжать движение. Обратитесь за помощью.

19. Если давление воздуха в шине не менее 1,8 бара,

выключите воздушный насос, нажав на выключатель (3),
и заглушите двигатель. Затем отсоедините комплект TIREFIT
от шины и уберите его в автомобиль.

20. Выключите стояночный тормоз и проехайте на автомобиле

около 10 минут, чтобы удостовериться в оптимальном
распределении герметика внутри шины.

21. Включите аварийную световую сигнализацию.

153

22. Переведите рычаг переключения диапазонов

автоматической коробки передач в положение PARK
(Стоянка), заглушите двигатель и включите стояночный
тормоз.

23. Вытащите шланг воздушного насоса (1), который

расположен под контейнером с герметиком (5). Для этого
отщелкните клапан шланга.

24. Подсоедините клапан шланга к вентилю шины. Закройте

клапан, защелкнув его.

25. По манометру (4) проверьте давление воздуха в шине. Если

давление не менее 1,3 бара, переходите к выполнению
следующего пункта.

ПРИМЕЧАНИЕ: Если давление воздуха в шине менее 1,3

ПРИМЕЧАНИЕ: Если давление воздуха в шине менее 1,3
бара, то это означает, что шина слишком сильно повреждена.

бара, то это означает, что шина слишком сильно повреждена.

бара, то это означает, что шина слишком сильно повреждена.
В этом случае не следует продолжать движение. Обратитесь

В этом случае не следует продолжать движение. Обратитесь

В этом случае не следует продолжать движение. Обратитесь
за помощью.

за помощью.

26. Не переводя рычаг переключения диапазонов из

положения PARK (Стоянка) и не выключая стояночного
тормоза, запустите двигатель.

27. Доведите давление воздуха в шине до значения, указанного

в табличке, расположенной на средней стойке со стороны
водительской двери рядом с замком. Для этого включите
насос, нажав на выключатель (3), и следите за давлением
по манометру. Когда давление воздуха в шине достигнет
рекомендуемого значения, нажмите на выключатель (3),
чтобы выключить насос, и заглушите двигатель.

28. Отсоедините комплект TIREFIT от шины и наверните на

вентиль шины колпачок.

29. Уберите комплект TIREFIT в багажник автомобиля. Замените

контейнер с герметиком в ближайшем дилерском центре
запасных частей MOPAR®.

30. При первой возможности проверьте шину на сервисной

станции официального дилера или в шиномонтажной
мастерской.

ПРИМЕЧАНИЕ:

ПРИМЕЧАНИЕ:
••••• Если шина не держит давление по крайней мере 1,3

Если шина не держит давление по крайней мере 1,3

Если шина не держит давление по крайней мере 1,3
бара, то это означает, что шина слишком сильно

бара, то это означает, что шина слишком сильно

бара, то это означает, что шина слишком сильно
повреждена. В этом случае не следует продолжать

повреждена. В этом случае не следует продолжать

повреждена. В этом случае не следует продолжать
движение. Обратитесь за помощью.

движение. Обратитесь за помощью.

••••• Во избежание перегрева не допускайте непрерывной

Во избежание перегрева не допускайте непрерывной

Во избежание перегрева не допускайте непрерывной
работы насоса в течение более 8 минут. Насос можно

работы насоса в течение более 8 минут. Насос можно

работы насоса в течение более 8 минут. Насос можно
включить снова после его охлаждения.

включить снова после его охлаждения.

••••• Для обеспечения нормального функционирования

Для обеспечения нормального функционирования

Для обеспечения нормального функционирования
комплекта TIREFIT производите замену контейнера с

комплекта TIREFIT производите замену контейнера с

комплекта TIREFIT производите замену контейнера с
герметиком (5) не реже одного раза в четыре года.

герметиком (5) не реже одного раза в четыре года.

••••• Пока герметик не высох, его можно смыть водой и

Пока герметик не высох, его можно смыть водой и

Пока герметик не высох, его можно смыть водой и
протереть загрязненный участок автомобиля, шины

протереть загрязненный участок автомобиля, шины

протереть загрязненный участок автомобиля, шины
или колеса влажной тканью. После высыхания

или колеса влажной тканью. После высыхания

или колеса влажной тканью. После высыхания
герметик TIREFIT можно легко у

герметик TIREFIT можно легко у

герметик TIREFIT можно легко удалить и провести

далить и провести

утилизацию должным образом.

••••• До проверки состояния шины не превышайте скорость

До проверки состояния шины не превышайте скорость

До проверки состояния шины не превышайте скорость
движения 90 км/ч.

движения 90 км/ч.

ПОДЪЕМ АВТОМОБИЛЯ НА ДОМКРАТЕ И ЗАМЕНА
ПОВРЕЖДЕННОГО КОЛЕСА (ДЛЯ АВТОМОБИЛЕЙ,
УКОМПЛЕКТОВАННЫХ ЗАПАСНЫМ КОЛЕСОМ)

ПРЕДОСТЕРЕЖЕНИЕ!
• Не производите замену колеса со стороны

проезжей части, если автомобиль припаркован
вблизи от дороги. Для того чтобы обезопасить
себя во время замены поврежденного колеса,
выберите место, достаточно удаленное от края
проезжей части дороги.

• Опасно залезать под автомобиль, поднятый на

домкрате. Автомобиль может сорваться с
домкрата и травмировать находящегося под
ним человека. Всегда внимательно следите за тем,
чтобы части вашего тела не находились под
автомобилем, поднятым на домкрате. Не
запускайте двигатель и не оставляйте его
работающим, когда автомобиль поднят на
домкрате. Если вам необходимо выполнить
работы под автомобилем, поднятым на
домкрате, отправляйтесь на сервисную станцию,
где его поднимут на подъемнике.

• Домкрат, которым укомплектован ваш

автомобиль, предназначен только для замены
колеса. Не следует использовать домкрат для
подъема автомобиля с целью его ремонта. Перед
тем как поднять автомобиль на домкрате,
установите его на ровную горизонтальную
площадку с твердым покрытием. Запрещается
поднимать автомобиль с помощью домкрата на
скользких или обледенелых площадках.

154

Подготовка автомобиля к подъему на домкрате

Для замены поврежденного колеса выберите ровную
горизонтальную площадку, расположенную как можно
дальше от проезжей части. Не устанавливайте автомобиль
на обледенелых и скользких поверхностях.

Включите стояночный тормоз

Включите стояночный тормоз и переведите рычаг
переключения диапазонов автоматической коробки
передач в положение PARK (Стоянка).

Выключите зажигание.

Включите аварийную световую сигнализацию.

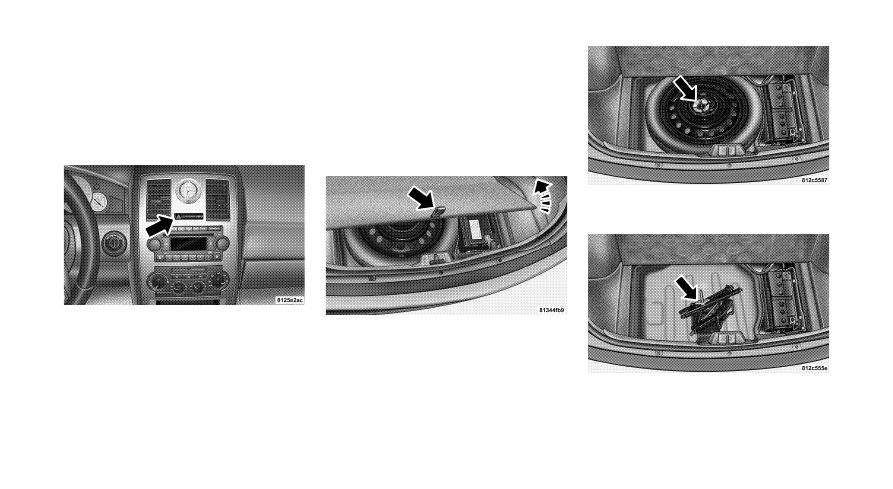

Выключатель аварийной световой сигнализации

Перед тем как поднять автомобиль на домкрате, высадите
из него всех пассажиров.

Подставьте с двух сторон под колесо, которое находится по
диагонали от поврежденного, противооткатные упоры.
Например, если заменяется правое переднее колесо, то
упоры следует поставить под левое заднее колесо.

Расположение домкрата и хранение запасного
колеса

Домкрат и запасное колесо расположены в багажном отделении
под половой панелью. Для того чтобы достать домкрат и
запасное колесо, выполните следующие действия.

ПРИМЕЧАНИЕ:

Для того чтобы достать домкрат, сначала нужно достать

Для того чтобы достать домкрат, сначала нужно достать
запасное колесо.

запасное колесо.

Откройте багажник.

Потянув за петлю, поднимите половую панель багажного
отделения.

Поднятие половой панели

Снимите фиксатор запасного колеса.

Фиксатор запасного колеса

Достаньте запасное колесо.

Снимите фиксатор домкрата.

Фиксатор домкрата

155

ПРЕДОСТЕРЕЖЕНИЕ!

Незакрепленные должным образом домкрат или
запасное колесо могут сорваться вперед в случае
дорожнотранспортного происшествия или
резкого торможения и стать причиной
травмирования пассажиров или повреждения
автомобиля. Всегда храните домкрат, инструмент и
запасное колесо в специально предназначенных для
этого местах.

Подъем автомобиля на домкрате и замена
поврежденного колеса

ПРОТИВООТКАТНЫЕ УПОРЫ

Подставьте с двух сто/
рон под колесо, кото/
рое находится по диа/
гонали от поврежден/
ного, противооткатные
упоры. Перед тем как
поднять автомобиль
на домкрате, высади/
те из него всех пасса/
жиров.

Достаньте запасное колесо, домкрат и колесный ключ.

Если автомобиль укомплектован стальными колесными
дисками, то не снимайте пока с диска поврежденного
колеса декоративный колпак. Если автомобиль
укомплектован алюминиевыми колесными дисками, то
осторожно подденьте центральный колпак и снимите его с
поврежденного колеса.

Демонтаж центрального колпака

ПРЕДОСТЕРЕЖЕНИЕ!

Чтобы обезопасить себя от травм, обращайтесь с
колпаками осторожно. Не беритесь за
металлические края и крепежные зубья.

Пока поврежденное колесо находится на опорной
поверхности, ослабьте затяжку колесных гаек, но не
отворачивайте их полностью. Отверните гайки (против
часовой стрелки) на один оборот.

Установите домкрат под автомобиль (под специально
предусмотренную опорную площадку на дверном пороге)
рядом с поврежденным колесом. Вращайте винт домкрата
против хода часовой стрелки до тех пор, пока головка
домкрата не упрется в опорную площадку на дверном
пороге.

ОТВЕРНУТЬ

ЗАТЯНУТЬ

содержание .. 35 36 37 38 ..
