Chevrolet Aveo. Общее описание и работа системы надувных подушек безопасности

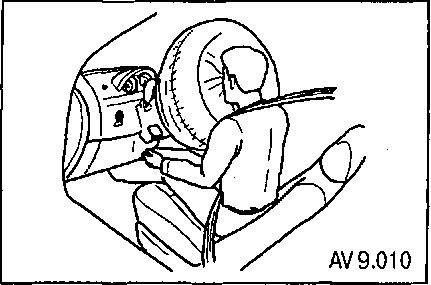

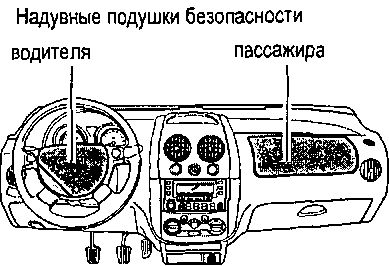

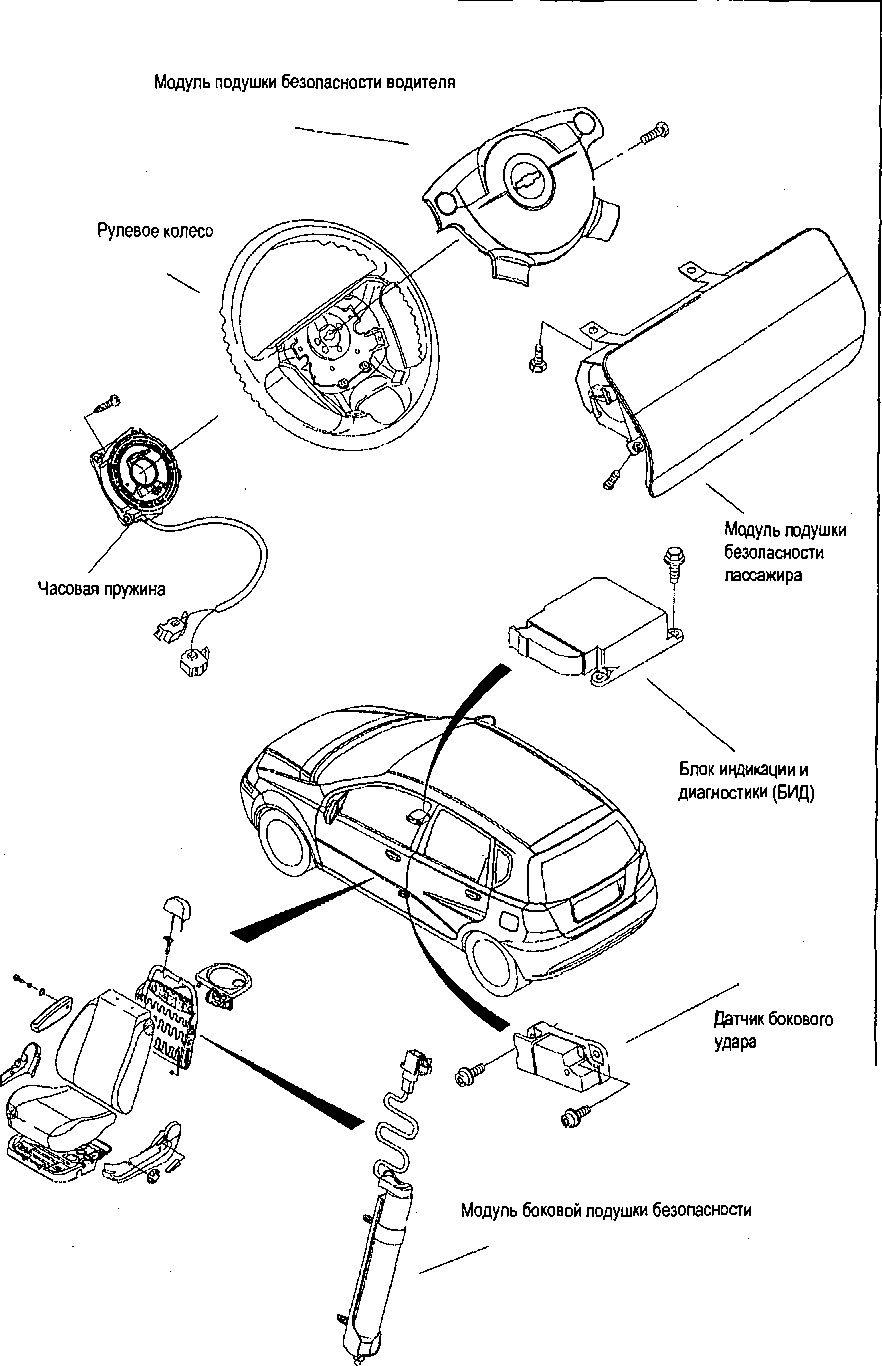

Надувные подушки безопасности входят в систему пассивной безопасности наряду с ремнями безопасности. Все находящиеся в автомобиле люди должны быть пристегнуты ремнями безопасности. В качестве опции ремни безопасности могут оснащаться преднатяжителями, которые также входят в систему безопасности. Раскрытие основных подушек (водителя и переднего пассажира) происходит в случае фронтального (±30° от продольной оси автомобиля) столкновения, а дополнительных (боковых подушек, устанавливаемых в качестве опции) - и при боковых ударах. Раскрытие подушки безопасности водителя в случае столкновения. Система подушек безопасности автомобиля состоит из следующих компонентов:

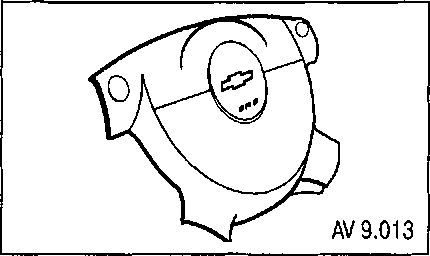

Модуль подушки безопасности водителя Модуль надувной подушки безопасности водителя находится под центральной накладкой на рулевом колесе. В состав модуля входит воспламенитель и генератор газа, предназначенные для (практически мгновенного) наполнения сложенной подушки безопасности. Внимание: манипуляции с модулем подушки безопасности водителя создают риск получения травмы от неожиданного ввода его в действие. Поэтому модуль подушки безопасности водителя не подлежит разборке, и в случае замены - утилизируется по специальной методике. Модуль подушки безопасности пассажира Модуль надувной подушки безопасности размещен в крышке перчаточного ящика на приборной панели напротив пассажира. Модуль надувной подушки безопасности также имеет воспламенитель и генератор газа для надувания сложенной подушки безопасности. Модуль боковой подушки безопасности (опция) Модули боковой подушки безопасности размещаются по бокам в спинках сидений водителя и пассажиров. Модуль боковой подушки безопасности имеет воспламенитель и генератор газа для надувания сложенной подушки безопасности. Преднатяжители передних ремней бёзопасности (опция) Преднатяжйтёлй ремня безопасности (с ограничителем нагрузки для некоторых моделей) устанавливаются с натяжителем ремня безопасности каждого сиденья и предназначены для мгновенного натяжения ленты ремня безопасности в момент фронтального столкновения. Преднатяжйтёлй ремней безопасности управляются блоком индикации и диагностики (БИД). Преднатяжитель ремня безопасности имеет воспламенитель и генератор газа для натяжения ремня безопасности. Внимание: манипуляции с преднатяжителем ремня безопасности создают риск получения травмы от неожиданного ввода его в действие. Преднатяжитель ремня безопасности необходимо заменить после аварии, вызвавшей его активацию. Блок индикации и диагностики (БИД) Предупреждение. Во время технического обслуживания будьте осторожны при обращении с БИД. Избегайте ударов и не трясите БИД. Не подключайте напряжение питания, если блок надежно не закреплен на автомобиле. Все болты должны быть затянуты рекомендуемым моментом, а стрелка на блоке должна быть направлена вперед (по ходу автомобиля). Подключенный к питанию, но плохо закрепленный БИД может переместиться, в результате чего возможно внезапное раскрытие надувной подушки безопасности, что, в свою очередь, приведет к травме. Блок расположен на днище под узлом напольной консоли. БИД выполняет следующие функции:

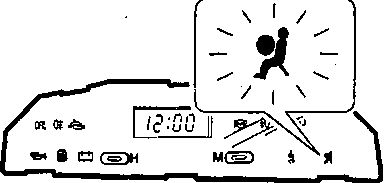

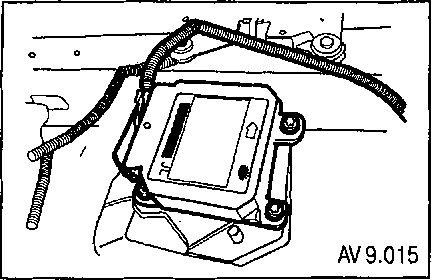

Блок не ремонтируется и после срабатывания системы подлежит замене. Если в салон автомобиля проникла вода, например, из-за езды по водоемам, в случае наводнения или по каким-либо другим причинам, необходимо также заменить БИД и его разъем. Индикатор неисправности подушки безопасности находится на комбинации приборов. При включении зажигания индикатор мигает семь раз и гаснет. Это свидетельствует о том, что БИД осуществляет тест, кратковременно соединяя с «массой» цепь контрольной лампы индикатора. Если после этого индикатор погас, значит, неполадки не обнаружены и система функционирует нормально. Если индикатор продолжает гореть, это свидетельствует о неисправности во внутренней или внешней цепи, которая может повлиять на работу системы безопасности. Внимание: в случае обнаружения неисправности системы немедленно обратитесь на сертифицированную станцию технического обслуживания для диагностики и устранения данной неполадки. Дальнейшая эксплуатация автомобиля с данной неисправностью недопустима, так как это может привести к срабатыванию подушек в любой момент и к их не срабатыванию, когда это необходимо.
