Chevrolet Aveo. Снятие и установка вакуумного усилителя

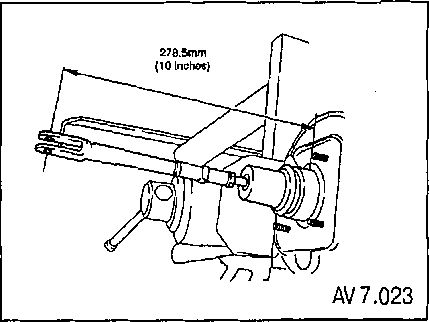

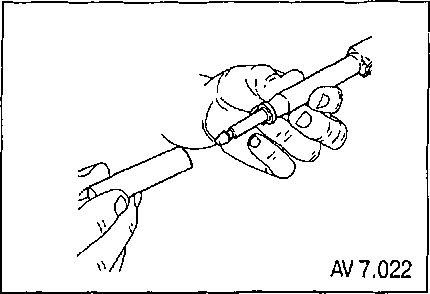

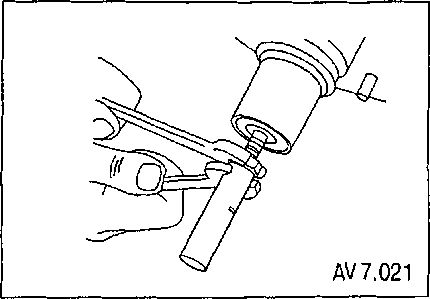

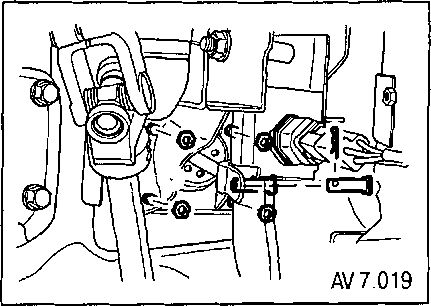

Снятие 1. Отсоедините электрический разъем от бачка. 2. Для автомобилей с механической коробкой передач отсоедините зажим подсоединения шланга сцепления к главному тормозному цилиндру. 3. Заглушите шланг и отверстия главного тормозного цилиндра так, чтобы не вытекала жидкость. 4. Снимите гайки крепления главного тормозного цилиндра. 5. Слегка нажмите на главный тормозной цилиндр и выдвиньте его с направляющей. Не отсоединяйте тормозные трубки. 6. Снимите уплотнитель корпуса усилителя, 7. Снимите зажим подсоединения вакуумного шланга к усилителю (на рисунке показано соединение двигателя DOHC). 8. Отсоедините выключатель лампы тормоза. 9. Снимите пружину педали тормоза. 10. Отсоедините зажим и шпильку штока от кронштейна педали в сборе. 11. Снимите гайки крепления усилителя и кронштейна к задней панели моторного отсека. 12. Снимите усилитель и кронштейн. 13. Снимите гайки крепления усилителя к кронштейну, а затем усилитель. 14. Снимите резиновый кожух и фиксатор. 15. Снимите шток. 16. Снимите регулировочную трубку со штока. 17. Снимите шестигранную гайку. Установка 1. Проверьте шток и регулировочную трубку на предмет повреждения и надлежащей пригонки. 2. Затяните шестигранную гайку штока усилителя и регулировочную трубку моментом 18 Нм. 3. Установите шток в регулировочную трубку, а затем фиксатор. 4. Измерьте расстояние от усилителя до центра отверстий вилки. Внимание: это расстояние должно быть 278,5 мм. 5. Установите резиновый кожух на усилитель. 6. Установите кронштейны на усилитель и затяните гайки крепления моментом 22 Нм. 7. Установите усилитель и кронштейн в сборе на заднюю панель моторного отсека и затяните гайки крепления моментом 24 Нм. 8. Соедините главный тормозной цилиндр с усилителем и затяните гайки крепления моментом 24 Нм. 9. Присоедините новый вакуумный шланг к усилителю (на рисунке показано соединение двигателя DOHC) 10. Установите новые зажимы на вакуумный шланг. 11. Установите шпильку штока на кронштейн педали тормоза в сборе и установите зажим и пружину. 12. Установите выключатель лампы.
