Chery QQ3. Service Manual - part 9

Service and Maintenance



120



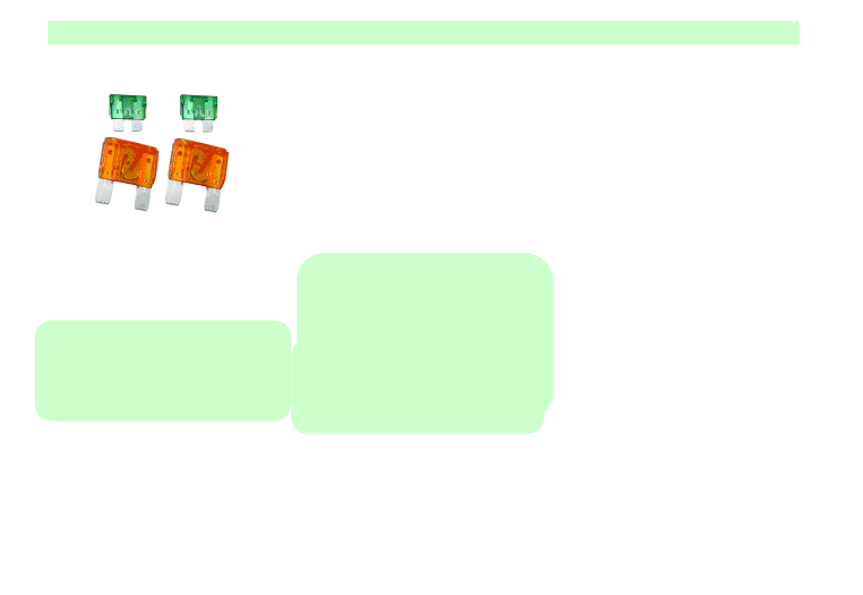

Dismount fuse box cover and take out
blowing fuse when replacing fuse.  View
the face of the fuse to judge whether the
fuse is damaged. Only the fuses with the
same specification can be used with the
specification on them.

！Notice
Using the fuse whose specification varies
from the original one can lead to the
damage of  electric system, or  even fire.
Only the fuses with the same
specification can be used
Fuse box
There are two fuse boxes in the car, One
is set below the steering wheel on the left

side of the instrument panel, the other is
close to the accumulator in the engine
room.

Importance

Headlight correcting is a security item,
accordingly should be accomplished by
the guest service station of Chery with
specialized equipment and technology.

！Notice
There is compressed gas in the halogen
bulb, so the bulb fallen or scratched may
burst. Replacing

and conditioning

halogen bulb need particular attention. :
1.Replace halogen bulb wearing cover
glasses.2 avoid bulb abrasion and
scoring .3 After electricity switching on,
keep bulb away from liquid and take
notice of ventilation. Illuminate bulb after
it has been fixed on the lamp holder;
don't touch bulb in illuminating.5 if
fissure or damage appears , replace the

bulb.6 keep children away from the
bulb.7carefully handle with used bulb 8
moisture on hands will reduce bulb life .

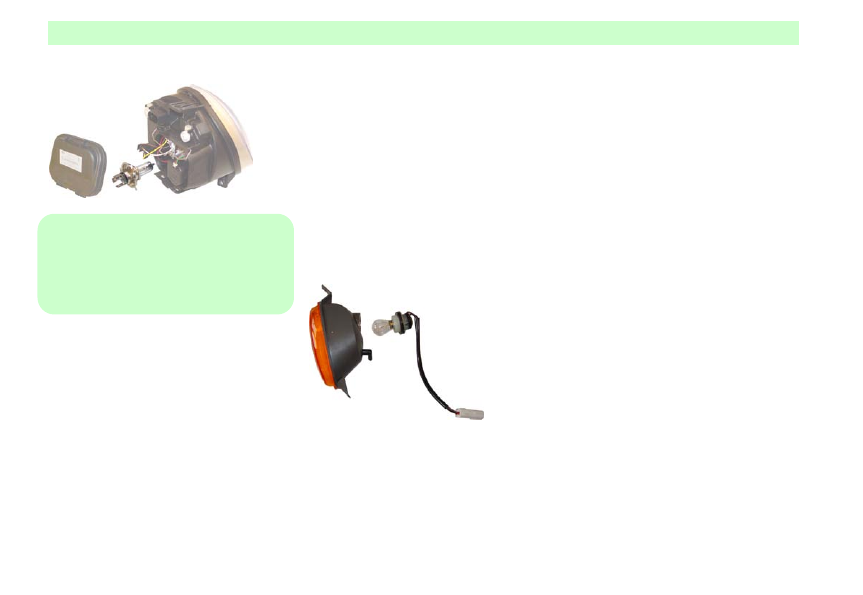

Headlight  driving beam and passing
lamp
-Discover engine coating and erect
supporting bar.
-Cut the bunch plugging components
behind the bulb.
-Detach the back cover.
-Unfasten bulb location stanching spring
and detach the bulb.
-Fix new bulb.
-Install the bulb in reversed
sequence.·When fixing bulb, ensure bulb
salient part correctly in the recess of
crust.
-Fix back cover.
-Insert bunch plugging components.



Normal



fusing



Service and Maintenance



121




！Notice
Oil stain on the finger will cont aminate
bulb and result in dim lamplight. Don’t
touch halogen bulb with hand. Wash the
bulb with clean lint-free cloth with
alcohol or painter's naphtha on it.

Traveling Lamp

-Discover engine coating and erect
supporting bar.
-Cut the bunch plugging components
behind the bulb.
-Detach the back cover.
-Detach the bulb  fixing holder of the
headlight.
-Directly detach the bulb from the fixing
holder.

-Fix new bulb.
-Install the bulb in reversed sequence.

Front turn signal lamp

-Take down the two fixing bolts.
-Cut the bunch plugging components
behind the bulb.
-Contra-rotate the bulb fixing holder and
detach it.
-Pull the lamp out from the fixed base.
-Fix new bulb.
-Install the bulb in reversed sequence.



Lateral turn signal lamp

-Draw backwards and detach the
components of Lateral turn signal lamp.

-Contra-rotate the bulb fixing holder and
detach it from bulb crust.
-Directly pull the bulb out of the  fixing
holder.
-Fix new bulb.
-Install the bulb in reversed sequence.

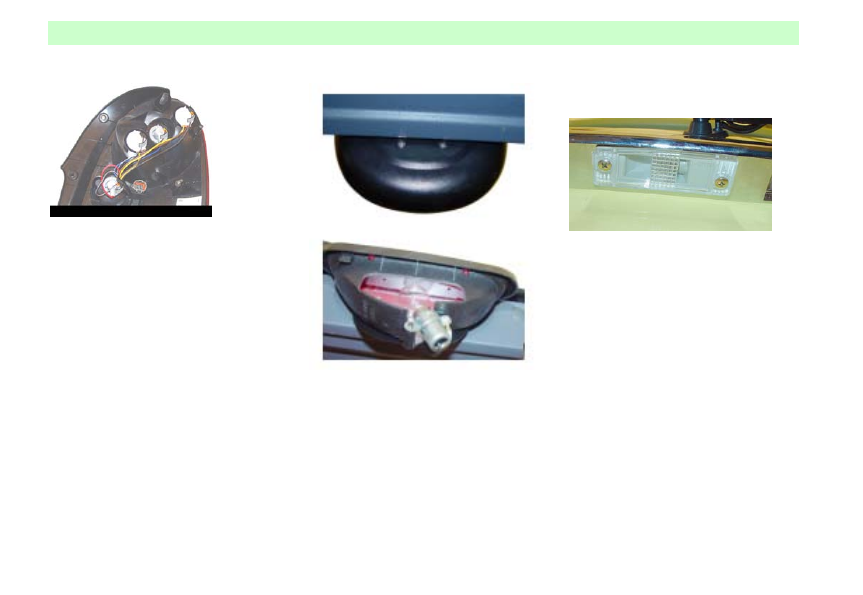

Rear light, braking light,
rear turn signal lamp,
backing-up lamp and rear
fog light.

-Discover the trunk cover.
-Take down the two fixing bolts.
-Detach the fixing bolt in the rear
machine room and take down rear
assembly.
-Contra-rotate the bulb fixing holder and
detach it from bulb crust.



-Fix new bulb.

-Install the bulb in reversed sequence.



Service and Maintenance



122



High-level brake light

-Discover the trunk cover.
-Take down the two fixing bolts and
cover.
-Contra-rotate the bulb fixing holder and
detach it from fixing holder.
-Fix new bulb.
-Install the bulb in reversed sequence.



License light



-Take down the two fixing bolts.
-Detach the bulb from bulb crust
-Directly pull the bulb out of the  fixing
holder.
-Push the new bulb into the fixing holder.
-Install the fixing holder into the bulb
crust.
-Fix the two fixing bo lts.

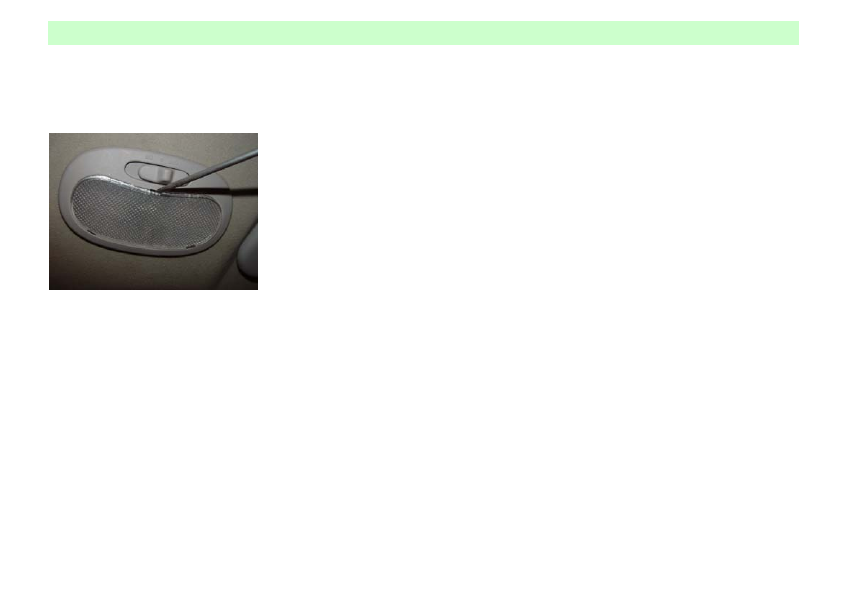

Room light

-Pry the bulb out of the room light with
screwdriver.





Service and Maintenance



123

-Push spring clip and detach the broken bulb.
-Fix new bulb.






-Install the bulb in reversed sequence.





Service and Maintenance



124




Automobile maintenance



125











Automobile maintenance




Automobile maintenance



126




Automobile maintenance



127

External maintenance and
cleaning of automobile

External lacquered surface
Lacquering brings esthetic app earance
and viability to automobile.
The best way of lacquered surface
maintenance  is to clean frequently to
keep lacquered p arts neat, use tepid water
or cold water for washing rather than hot
water or under the direct irradiation of
sunshine, soap or chemical cleaners with
high concentration are not permitted to
use, all the cleaning agents have to be
instantly flushed away from the surface,
none of which could remain on surface.
The Chery automobile, designated for
normal environment conditions, can
endure the influence of normal natural
environment, whereas in abnormal
conditions like high-pressure car flushing
circumstance the water will go into the
inner part of car.
Burnishing and waxing of car body
Regular burnishing and waxing of car
body are suggested to remove sediments

on the surface. Chery Service Station
provides relevant qualified products.
Regular water cleaning should be kept to
protect  the  glossiness  of external metal
components. Special care should be taken
to protect plumbiferous luster.
In order to avoid  plumbiferous luster
spoilage, inscriptive grinding materials,
water vapour  or  corrosive soap are not
permitted for cleaning, all the bright
metal components are suggested to daub
paraffin. Leaden wheels and wheel disks
have to be washed to keep tidy and avoid
contact with road dust or saliferous
objects, the original status of wheels and
wheel disks should be protected and
regular cleaning is suggested, corrosive
cleaning agents or brushes are not
permitted to use to avoid surface coating
spoilage



Anticorrosion
Your automobile is designated according
to the requirement of anticorrosion; most
components of vehicles have applied

special substances and protective coating
to keep nice appearance, strength and
reliable operation. Some parts (such as
the special components located in the
engine room and chassis) are unexposed
to  the air, thus the rusty stain  will not
influence their reliabilities, and measures
of anticorrosion  are unnecessary to take
on t hese parts.
Latten spoilage
If your vehicle is damaged, repair and
replacing of body panels need to be done,
suitable anticorrosive materials should be
guaranteed on the repaired or replaced
parts of fixed automobile body to resume
anticorrosion.
Impurity sediment
If impurities such as Calcium chloride
and other salts, ice flux, pavement  tar,
resin,



ordure of birds, chemicals from

industry and others remain on the
lacquering surface, the surface coating
would be damaged.





These sediments may not be flushed
away completely by  quick washing,

therefore cleaning agents are required.
Damages to lacquering surfaces  must be

avoided when using chemical cleaning
agents.

Automobile maintenance



128

Surface coating spoilage
Any  fissures or deep scratches on the
surface coating should be immediately
patched,  or the exposed metal will
instantly get stained, if this continues
more repair fees may be spent. Scratches
could be patched with patching materials;
extensive coating damages have to be
patched in Chery Service Station.
Chassis maintenance
Corrodent materials and dust will build
up in the chassis, more of which will
app ear in the chassis components like
transport pipelines, car frame, soleplate
and the air exhaust system without
cleaning, these objects should be flushed
away from chassis at least every spring,
especially those areas where mud and
other  impurities may accumulate should
be cleaned, please go to Chery Service
Station to make the maintenance  when
necessary.


！Attention
Damages caused by impurity sediment or
the range of warranty of quality does not
cover stone blocks.

Fuel and its addition

Fuel oil
Normal gasoline: the value of  octane  is
not  less than 93 ＃ (GB17930 － 1999
unleaded motor gasoline).
Fuel oil additives
Vehicle driving performance, engine
performance and service life are  directly
influenced by the quality of fuel oil,
whereas the additives could improve the
performances above, therefore, our
company suggests you adopt fuel oil with
additives in high quality. If this could not
be done temporarily, or when

malfunctions  such as starting difficulty,
unstable idling or power coastdown  in
engine appear, adequate additives should
be added in fuel oil addition. The Fuel oil
additives play the part of engine
anticorrosion and fouling, oil supply
system cleaning, moreover, they can
prevent throttle body from icing under the
temperature between 0-15℃.
Fuel oil additives approved by our
company are supplied in Chery Service
Station, working staff in the station is
expert at method of application and the
processing method of engine fouling, and
they are ready to help you.
Engine oil
Special top  engine oil has filled before
automobile leaves. Except for regions in
particular and cold climate, it can b e used
as all-purpose oil all year round.




Automobile maintenance



129

Because the mobile oil in high quality is
the  prerequisite of ensuring engine
trouble free running and durability
prolonging, the special used top mobile
oil specified by Chery have to apply in
mobile oil addition or replacing
circumstances.
In respect that there are varieties of
mobile oil served in the market, and the
qualities of which vary a lot, it is
emphasized that the mobile oil can only
be chosen from the ones provided by this
specification. The tag numbers of mobile
oil illustrated in this page can also be
found from the vessel label. These oils
will mix naturally in oil sup plement.

Viscosity and classification descriptions
The  viscosity  levels must be chosen
pursuant to the range shown in the graphs.
It is unnecessary to replace the engine oil
if the temperature exceeds the provided
range only in short time.
A-multirange mobile oil

-multirange mob ile oil in high qu ality,

with tag number API－SFI
B-Improved lubricating mobile oil

-Efficient engine oil,

C-Single range mobile oil in high quality,
with tag number APL－SFI

Engine oil additives
Other items should not be added to mix

with the engine oil.
The service range does not cover
damages caused by mobile oil additives
addition.
Important descriptions:
It goes without saying that the
exploration and update of engine oil is
continuous, and the parameters illustrated
in this specification are only fit for the
publishing conditions.
Our company  guarantees that we are
ready to inform the latest technical
information to Chery Service Station at
any time, therefore, the replacement of
mobile oil proceeded by Chery Service
Station will be best.




Automobile maintenance



130

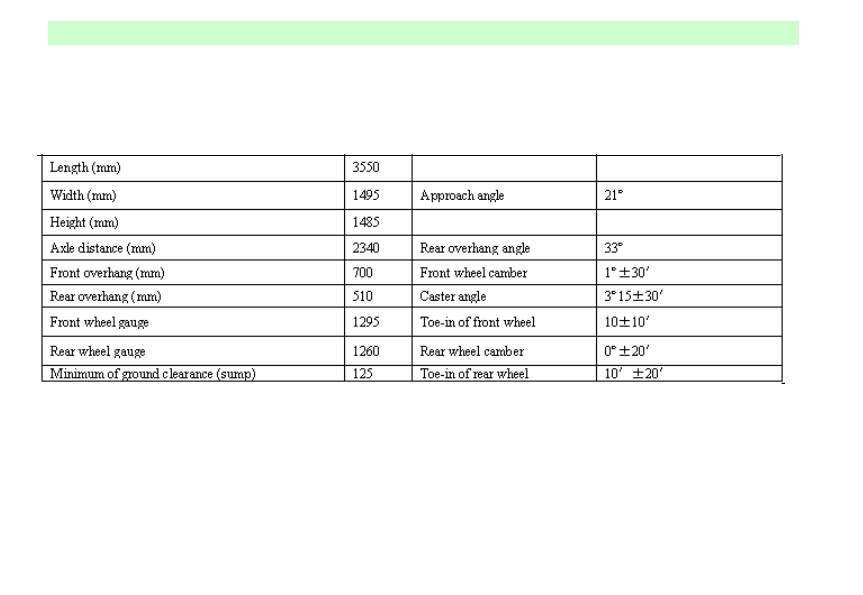

Specifications  and technical data



131










Specifications and technical data

＜these data are provided only for reference＞







Specifications  and technical data



132



Specifications  and technical data



133

Dimensions




















Notice: Due to different types of wheel assembled, there might be some discrepancies in height data.





Specifications  and technical data



134

Engine data

Performance parameters

M odel

SQR372

DA465Q---1A2/D

SQR472F

SQR472FB

Shape

Vertical, three cylinder,
four cycle,
water-cooling, straight
type overhead camshaft,
multi-spot electric
control gasoline injection

Vertical, quadruple
cylinder, four cycle,
water-cooling, straight
type overhead
camshaft, multi-spot
electric control
gasoline injection

Vertical, four cylinder, four cycle, water-cooling,
straight type overhead camshaft, multi-spot electric
control gasoline injection

mm Diameter of
steam cylinder

72

65.5

72

72

mm Piston p ath

66.5

78

66．5

61

Displacement
ml

812

1051

1083

993

Compression ratio

9.5:1

9.0:1

9.5:1

9.5:1

Rated

power

kw

38(6000r/min)

38.5(5200r/min)

50(6000r/min)

42(6000r/min)

M aximum  torque
N.m

70(3500-4000r/min)

83(3000-3500r/min)

90(3500-4000r/min)  84(3500-4000r/min)





Specifications  and technical data



135






Wheel

Tire

Wheel rim

155/65 R13

5J*13


Notice: the above Tire----Wheel rim combination specifications is suitable for steel or  aluminum alloy  wheel rim, please ask Chery
Service Station for advice whether other types of tire and wheel rim are fit for the vehicle.
