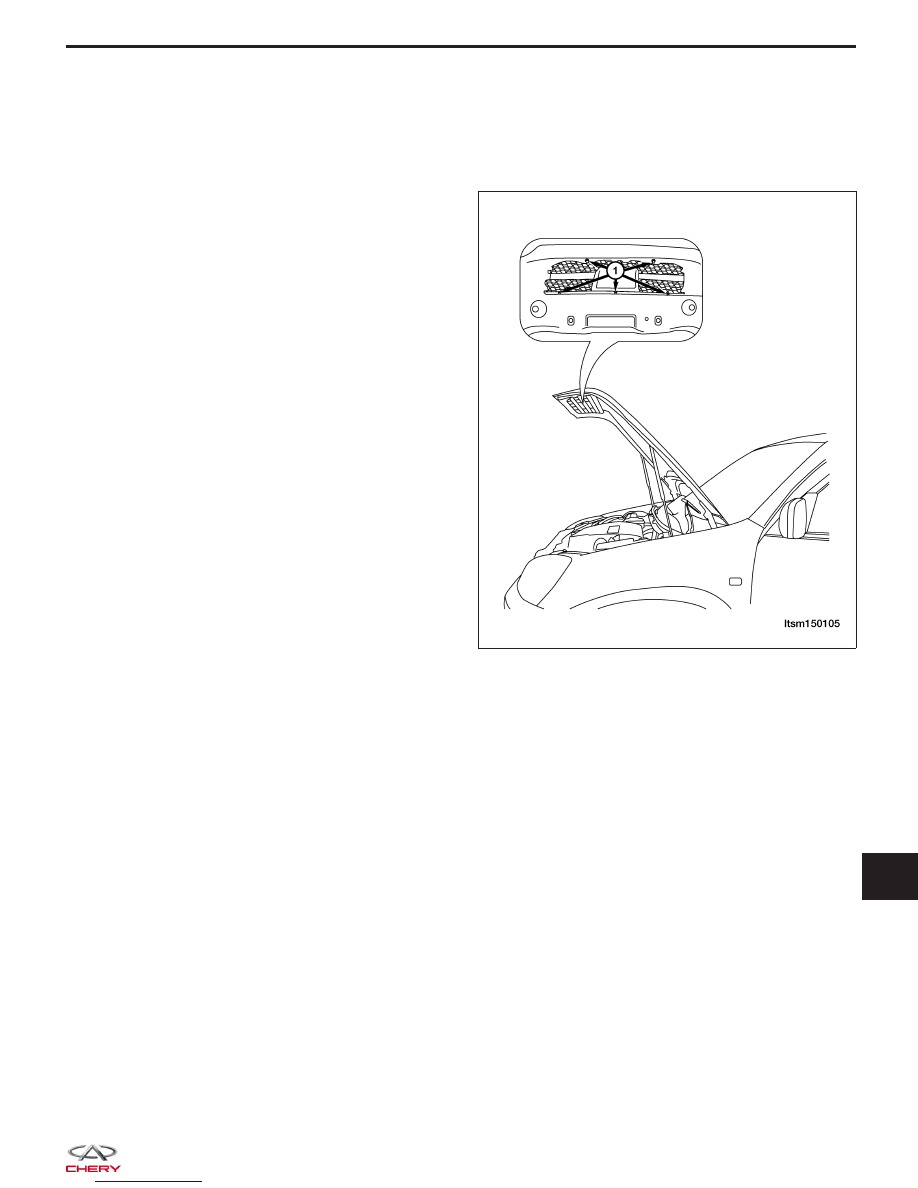

GRILLE

Grille

Removal & Installation

1. Open the hood.

2. Remove the radiator grille mounting bolts (1).

3. Remove the radiator grille.

4. Installation is in the reverse order of removal.

LTSM150105

15



HOOD

Hood

Removal & Installation

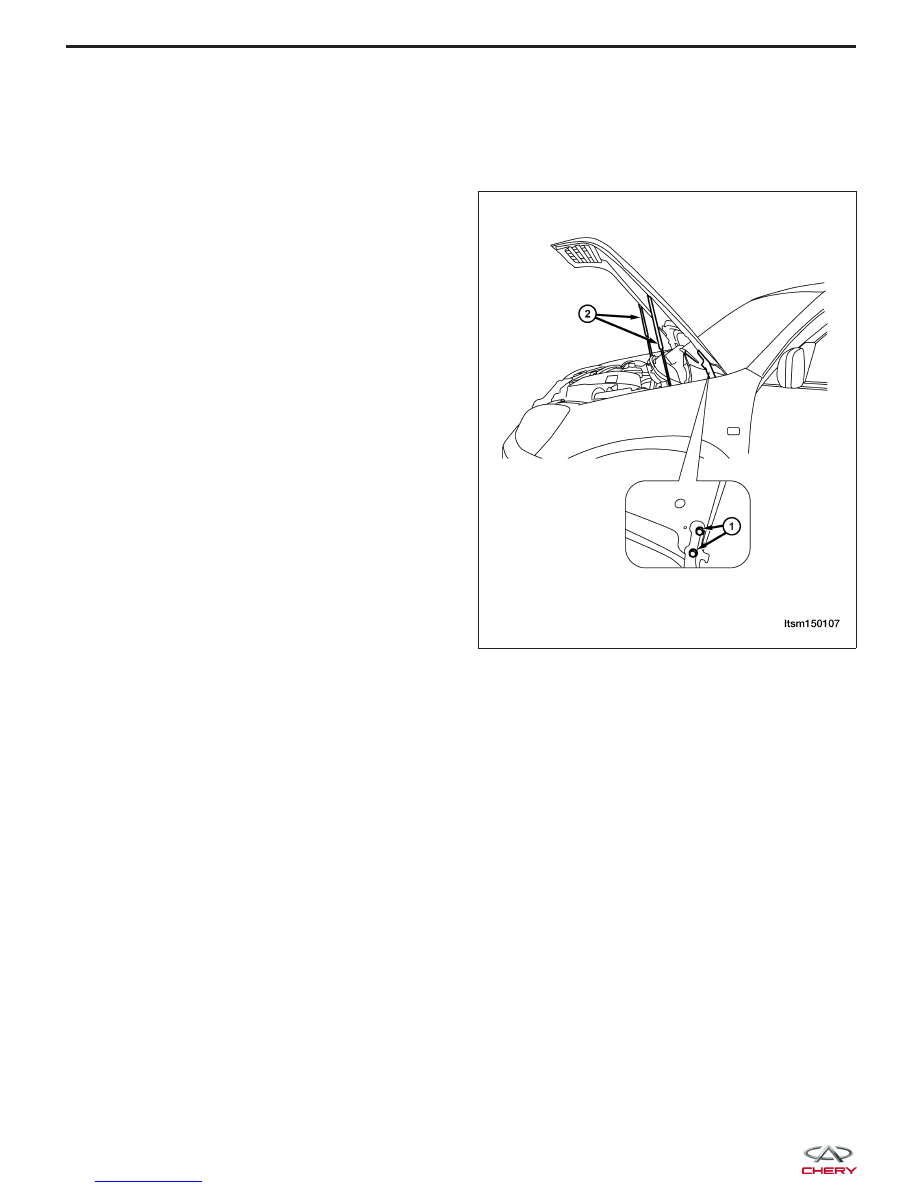

1. Remove the hood mounting bolts (1) and the stay

bars (2).
(Tighten:

 Hood mounting bolts to 23 ± 2 N·m)

N·m)

2. Loosen the windshield washer hose.

3. Remove the hood.

4. Installation is in the reverse order of removal.

Hood

 Adjustment

1. Adjust the hood gap with a spacer gauge.

• The gap between the hood and the fender should be 5 ± 0.5 mm

• The overall levelness when measured with a magnet should be 0-0.5 mm

2. Install the nuts (Part Number: Q1400820, 2 pcs both upper and lower) into the body for 2-3 turns, tighten with

pneumatic wrench. Torque: 30 ± 4 N·m.

Check for the following after repair:
• Whether the bolts and nuts are assembled properly

• Whether the bolts and nuts are properly tightened

• Whether the gap between the hood and the fender are within specifications

• Whether the horizontal alignment of the front edge of the fenders is within specifications (0-0.5 mm)

LTSM150107



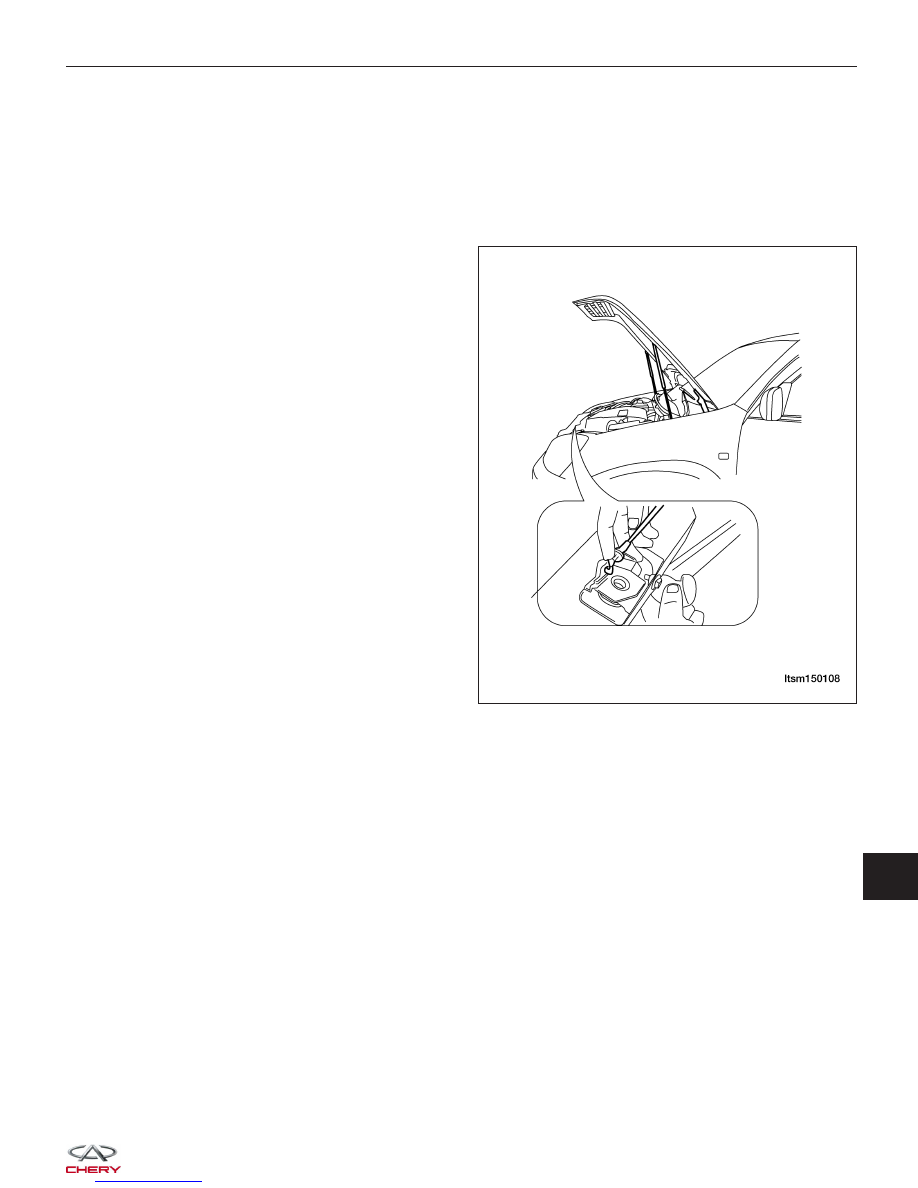

Hood Release Cable

Removal & Installation

1. Remove the left lower trim of the instrument panel (See Instrument Panel Removal & Installation in Section 15

Body & Accessories).

2. Remove the lining of the left fender (See Fender Removal & Installation in Section 15 Body & Accessories).

3. Remove the radiator support (See Radiator Support Removal & Installation in Section 15 Body & Accessories).

4. Loosen the hood release cable.

5. Remove the hood release cable.

6. Installation is in the reverse order of removal.

HOOD

LTSM150108

15



LUGGAGE RACK

Luggage Rack

Removal & Installation

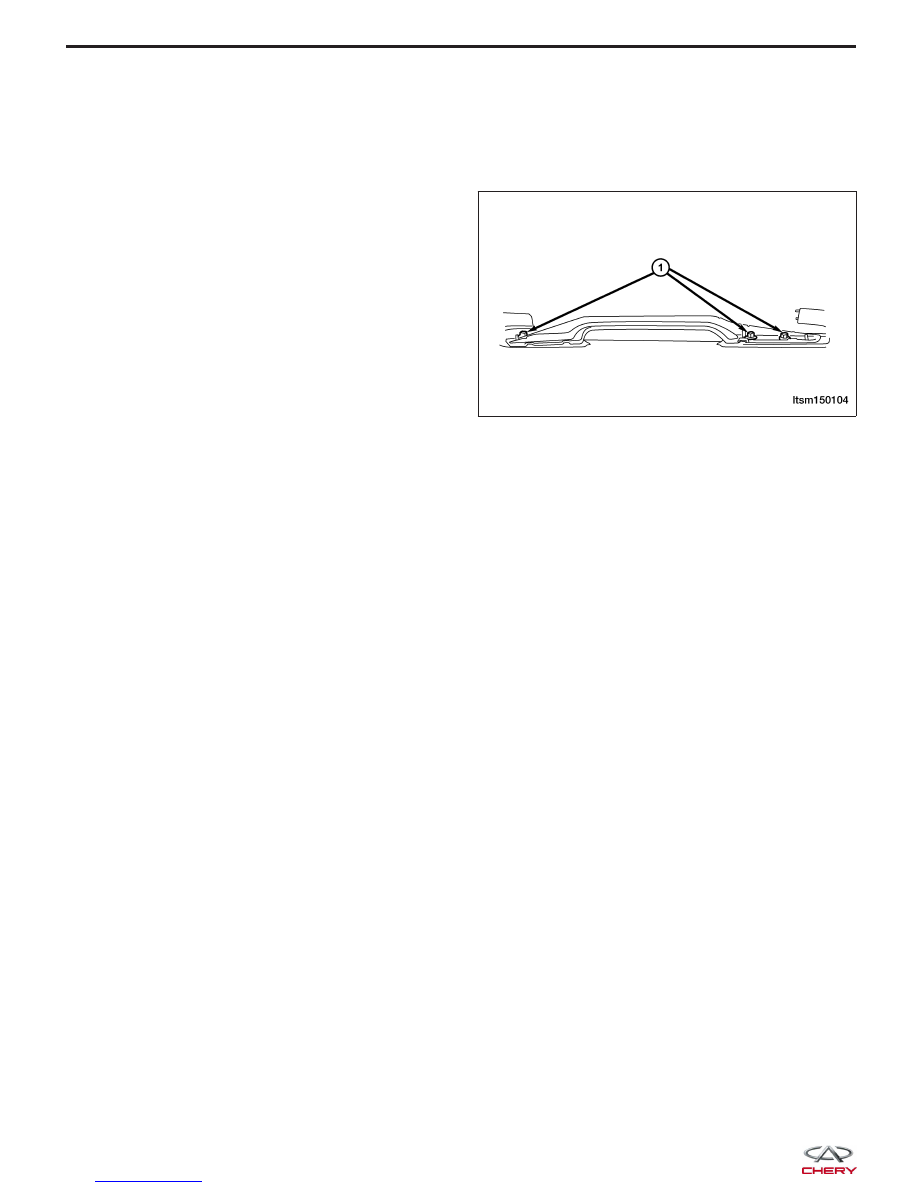

1. Remove the luggage rack bolt cover and then

remove the mounting bolts (1).

2. Remove the luggage rack.

3. Installation is in the reverse order of removal.

LTSM150104
