Body

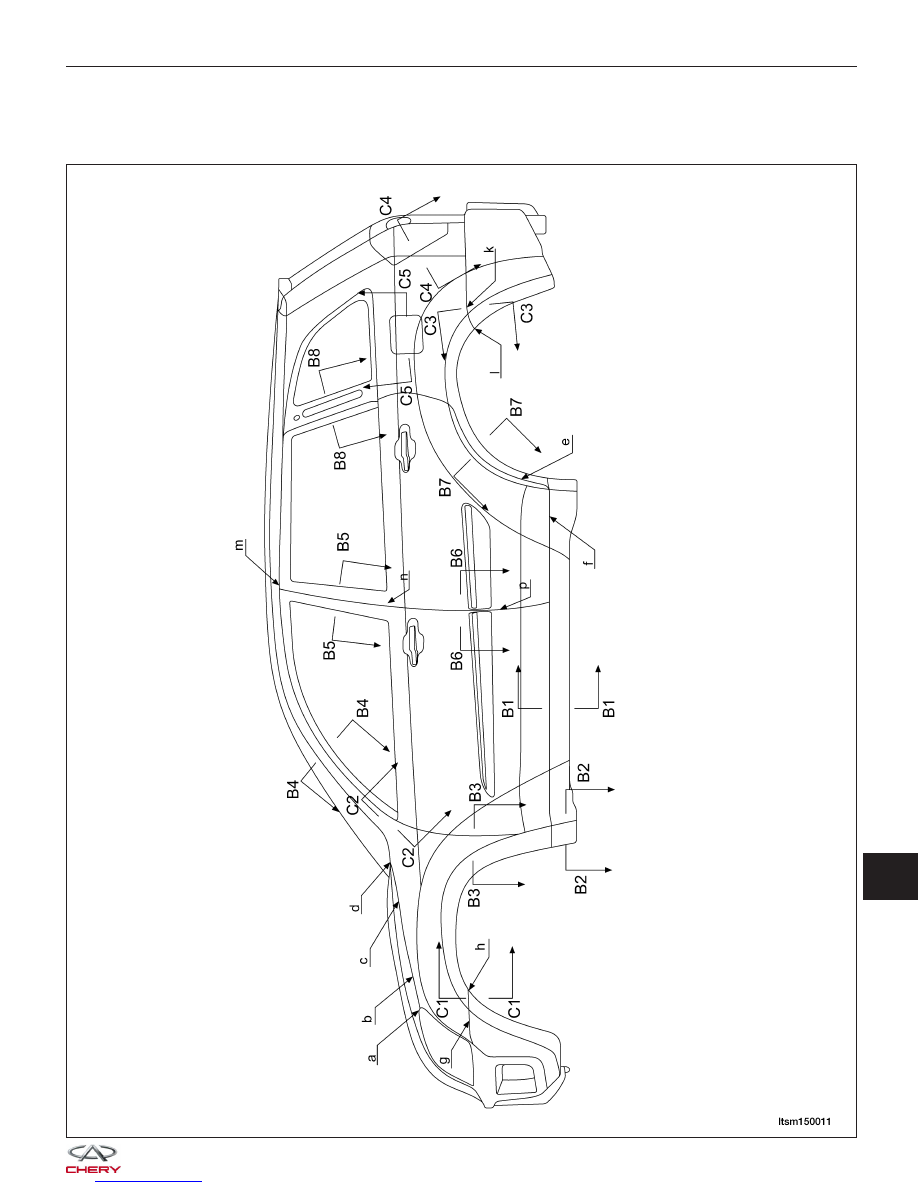

Side View

BODY DIMENSIONS

LTSM150011

15



NOTE :
• The levelness from point A to B should be evenly changed from 0 to 1, and the levelness from point C to B should

be evenly changed from 1 to 0.

• The clearance from point F to C should be evenly changed from 6 to 7, and the levelness from point G to H

should be evenly changed from 1 to 0.

• The levelness from point K to J should be evenly changed from 0 to 1.

• The tolerance of clearance between front and back doors at MN, NP sections should be within 1.2 mm.

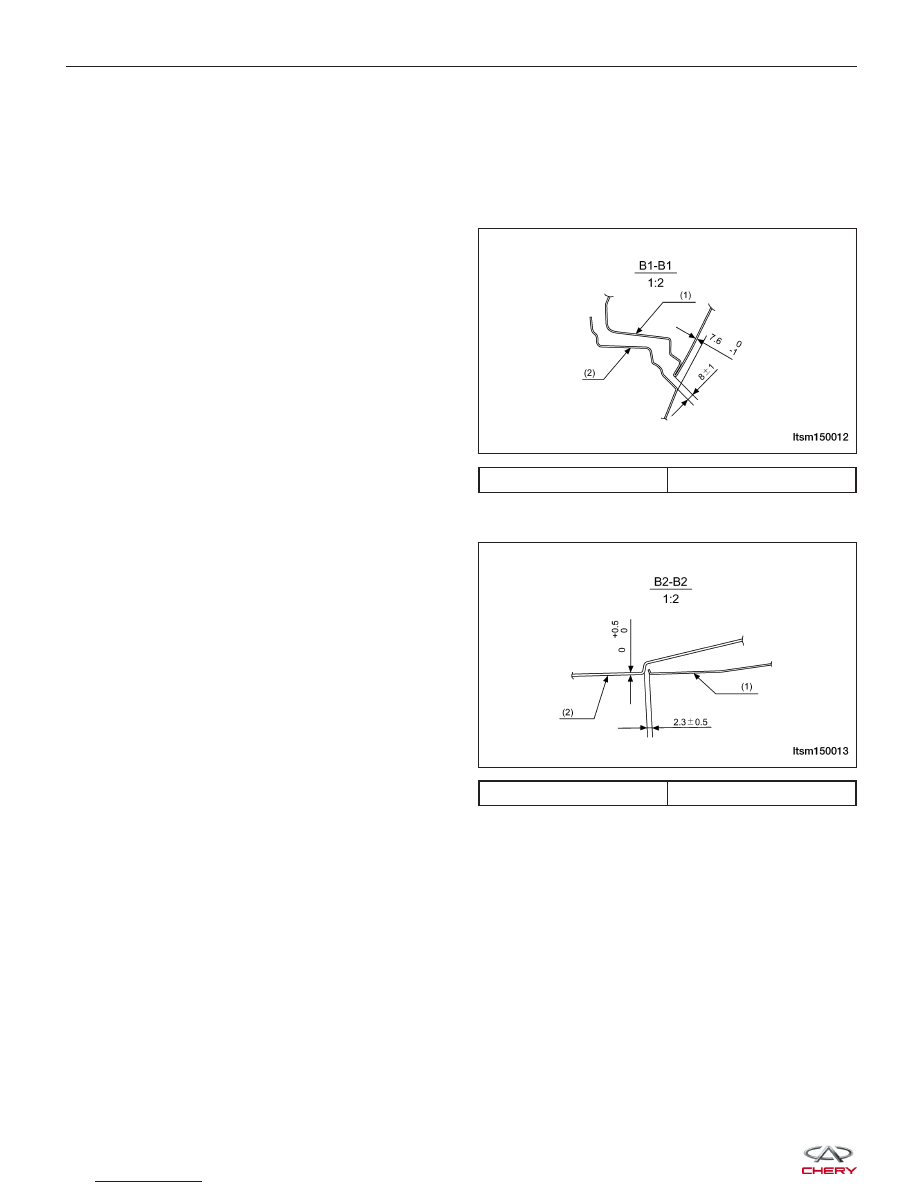

Cross section B1-B1, requirements for clearance and
levelness.

Cross section B2-B2, requirements for clearance and
levelness.

1 - Front Rear Door

2 - Side Wall

1 - Fender

2 - Side Wall

BODY DIMENSIONS

LTSM150012

LTSM150013



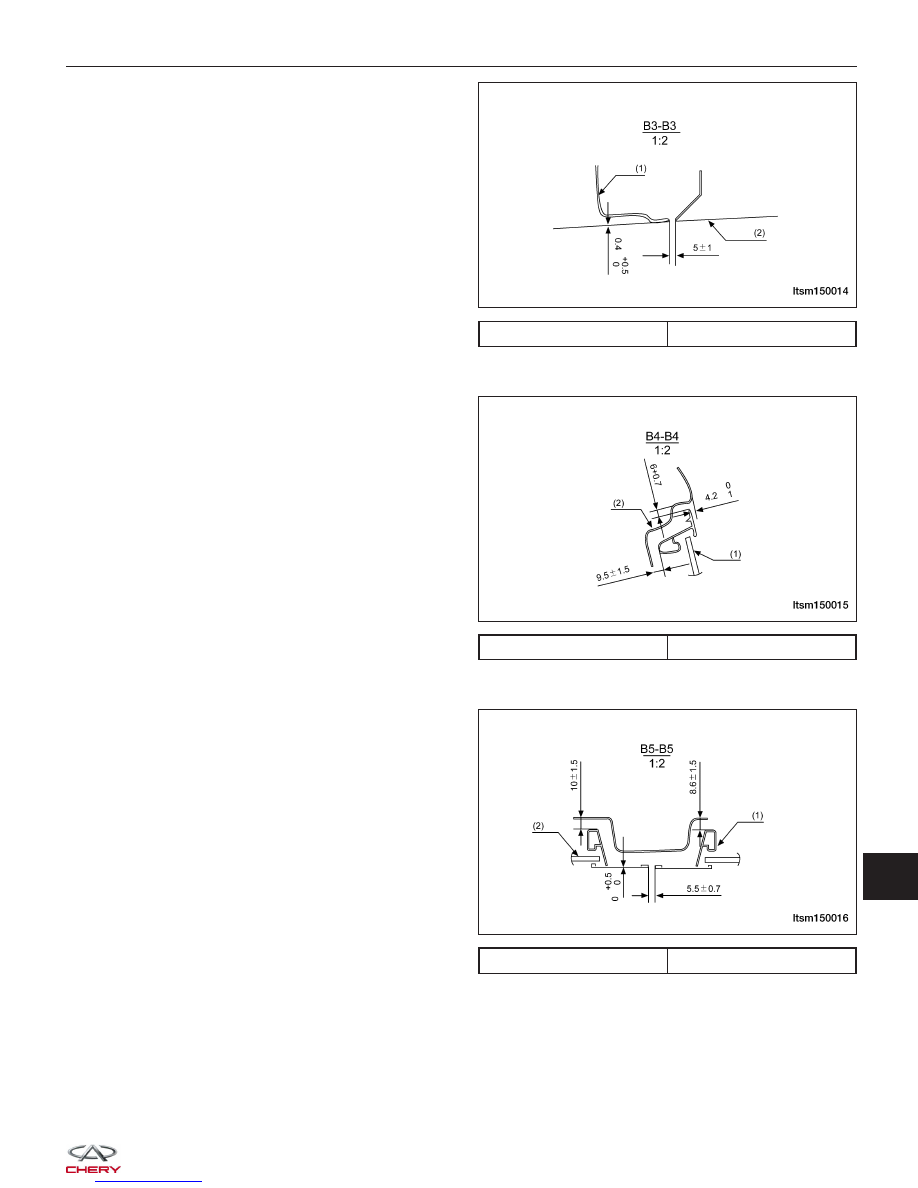

Cross section B3-B3, requirements for clearance and
levelness.

Cross section B4-B4, requirements for clearance and
levelness.

Cross section B5-B5, requirements for clearance and
levelness.

1 - Front Door

2 - Fender

1 - Front Rear Door

2 - Side Wall

1 - Front Door

2 - Back Door

BODY DIMENSIONS

LTSM150014

LTSM150015

LTSM150016

15



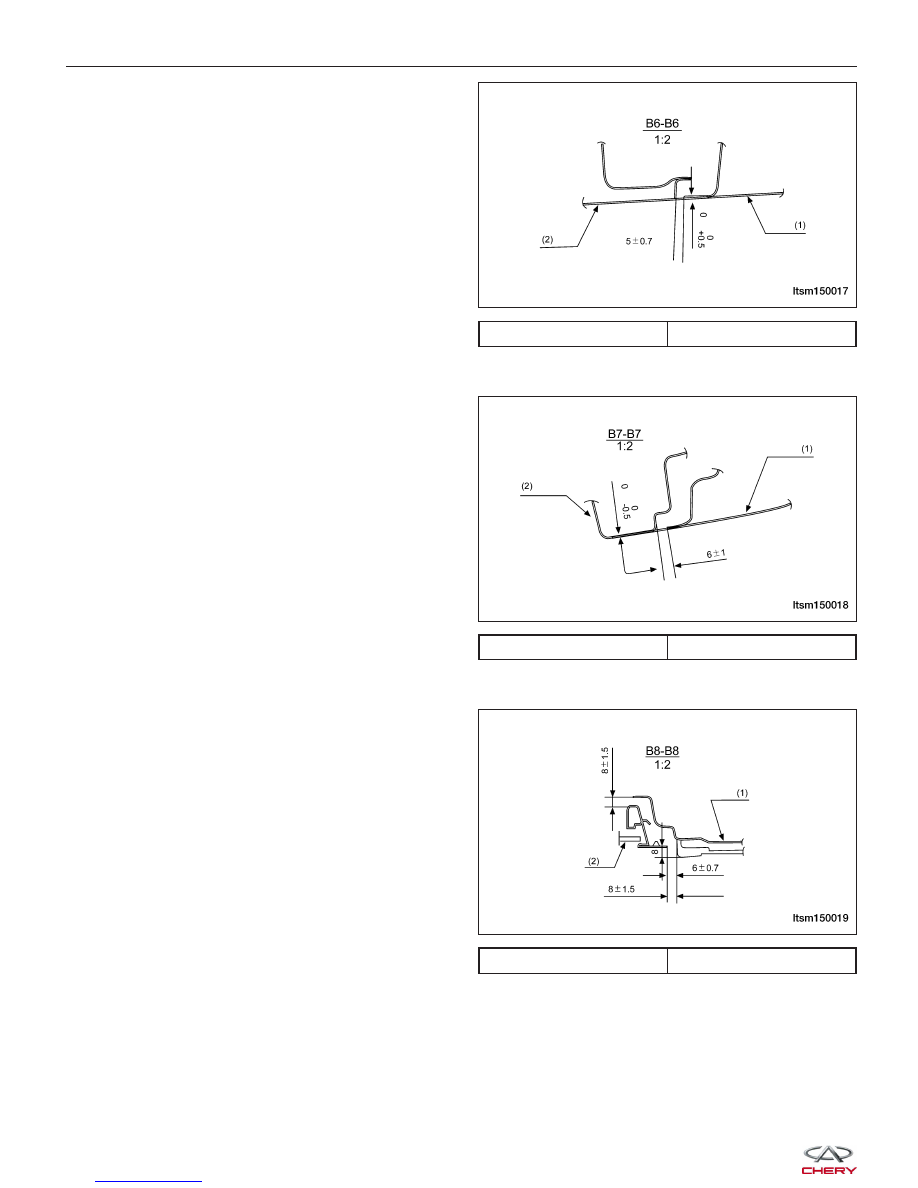

Cross section B6-B6, requirements for clearance and
levelness.

Cross section B7-B7, requirements for clearance and
levelness.

Cross section B8-B8, requirements for clearance and
levelness.

1 - Front Door

2 - Back Door

1 - Back Door

2 - Side Wall

1 - Rear Triangle Window

2 - Back Door

BODY DIMENSIONS

LTSM150017

LTSM150018

LTSM150019
