Heated Seat Switch

Removal & Installation

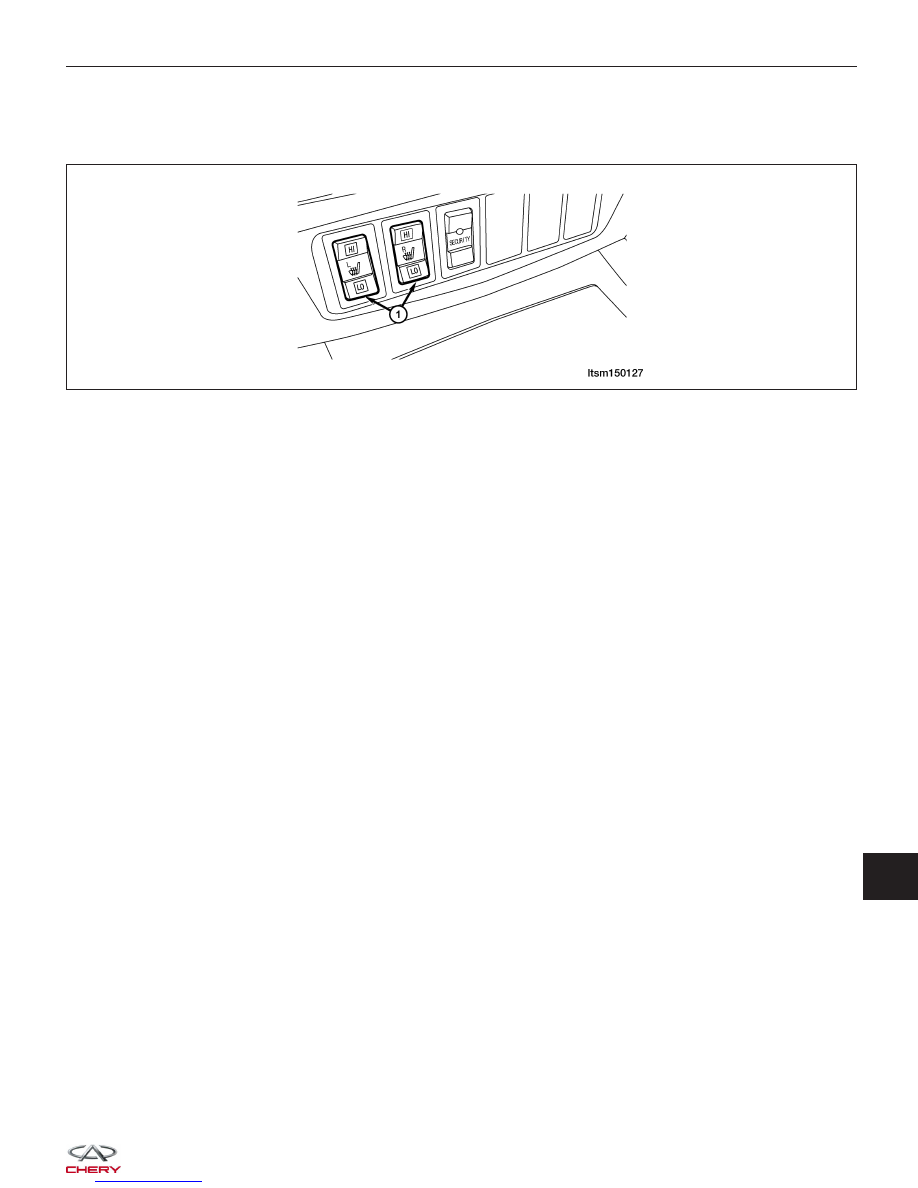

1. Using a trim stick, carefully remove the switches (1) from the mounting bezel.

2. Disconnect the heated seat switch electrical connector.

3. Installation is in the reverse order of removal.

Heated Seat Element

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the appropriate seat cushion.

3. Disconnect the inoperative heated seat cushion electrical connector.

4. Remove the inoperative heating element from the seat.

5. Installation is in the reverse order of removal.

SEATS

LTSM150127

15



IMMOBILIZER CONTROL MODULE

Description

The vehicle security system uses an Immobilizer control module as an anti-theft device that prevents the engine from
starting if an incorrect key is inserted into the ignition switch.

Operation

When an incorrect key is inserted into the ignition switch, the vehicle security system senses the incorrect key and
sends a signal to the Immobilizer control module. The Engine Control Module (ECM) receives the signal from Immo-
bilizer control module via the R-Line. The ECM then disables the engine from starting.



Electrical Schematics

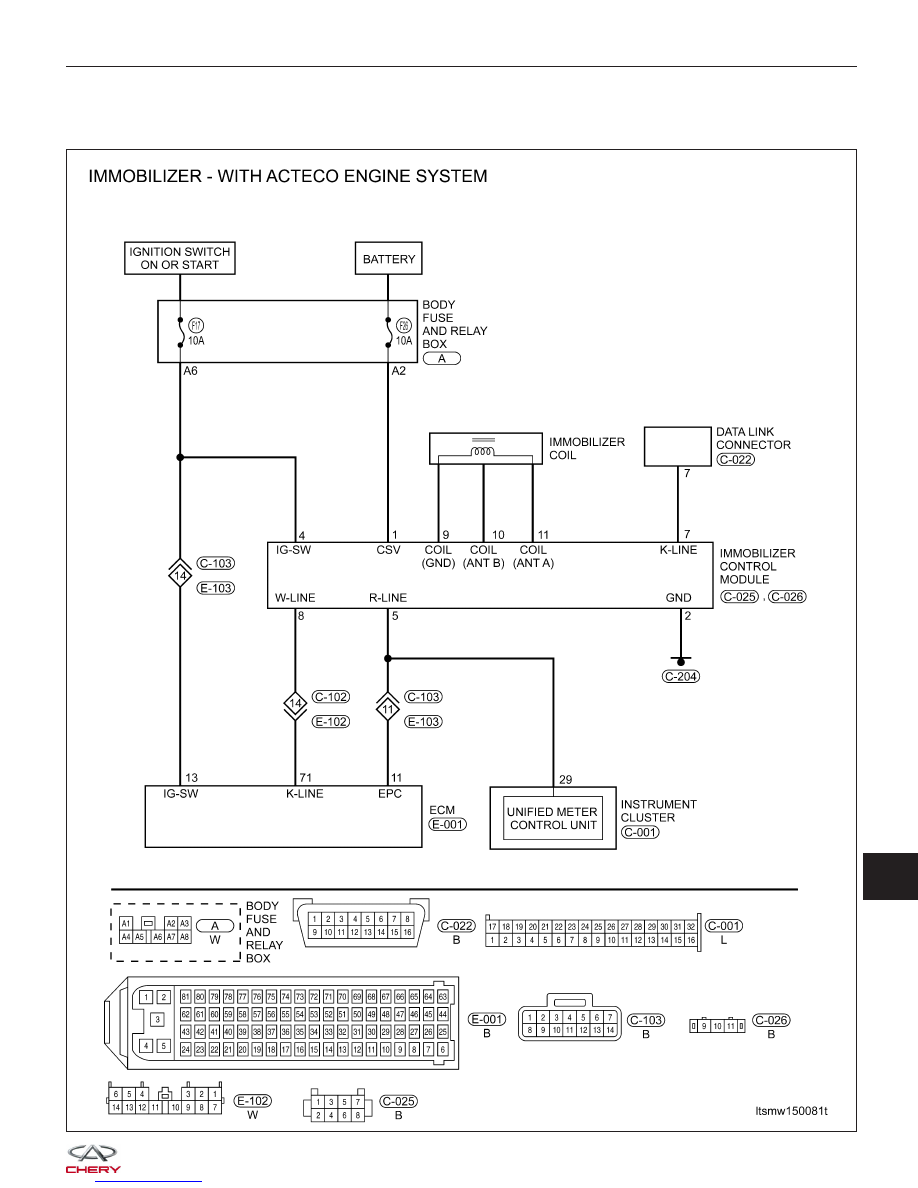

Immobilizer Control Module (Page 1 of 1)

IMMOBILIZER CONTROL MODULE

LTSMW150081T

15



Immobilizer Control Module Connector Pin-Out Table

PIN

CIRCUIT IDENTIFICATION

PIN

CIRCUIT IDENTIFICATION

1

Continuous Supply Voltage

7

Diagnostic Link K

2

GND

8

W-Line

3

-

9

Coil (GND)

4

Ignition Switch

10

Coil (ANT B)

5

R-Line

11

Coil (ANT A)

6

-

—

-

IMMOBILIZER CONTROL MODULE
