Chery Tiggo. Manual - part 405

Power Door Lock System (Page 4 of 5)

DOOR LOCKS

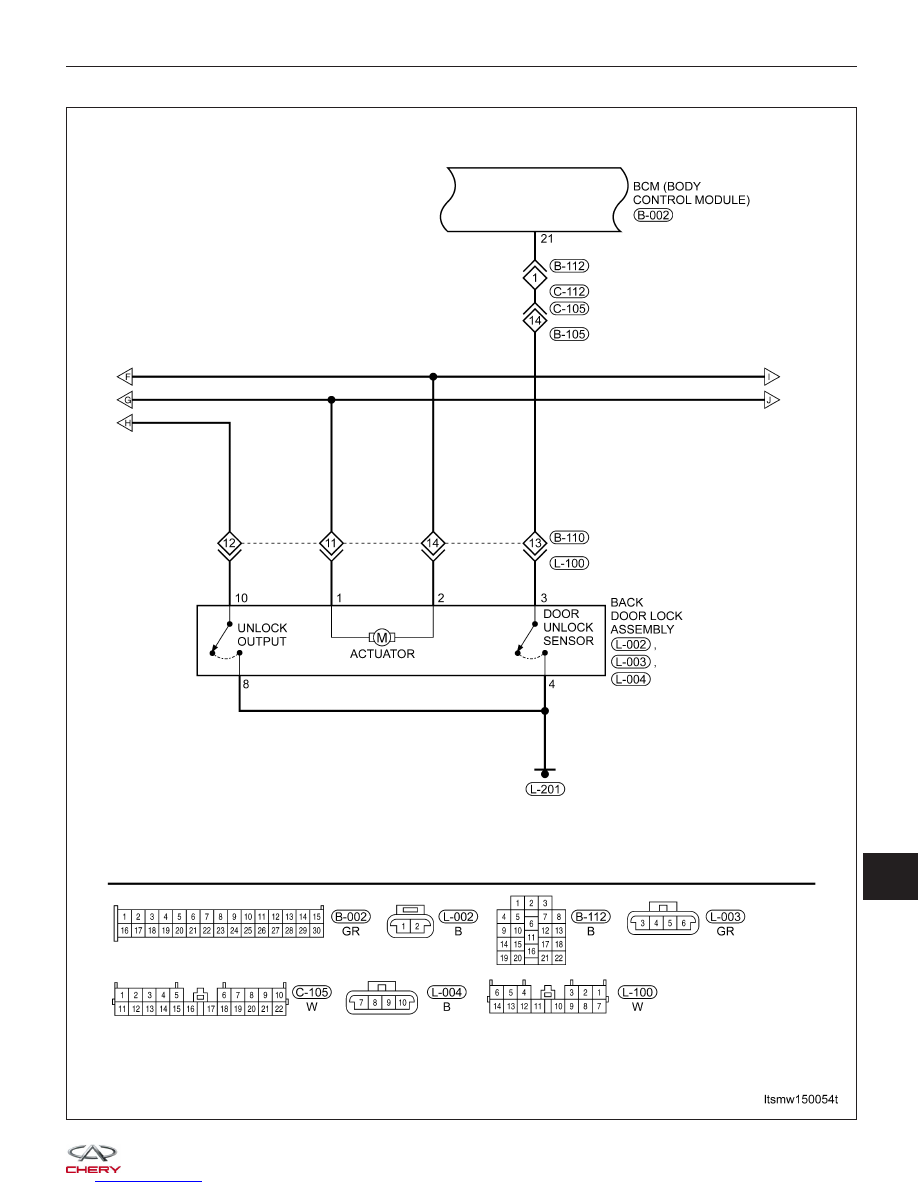

LTSMW150054T

15



Power Door Lock System (Page 5 of 5)

DOOR LOCKS

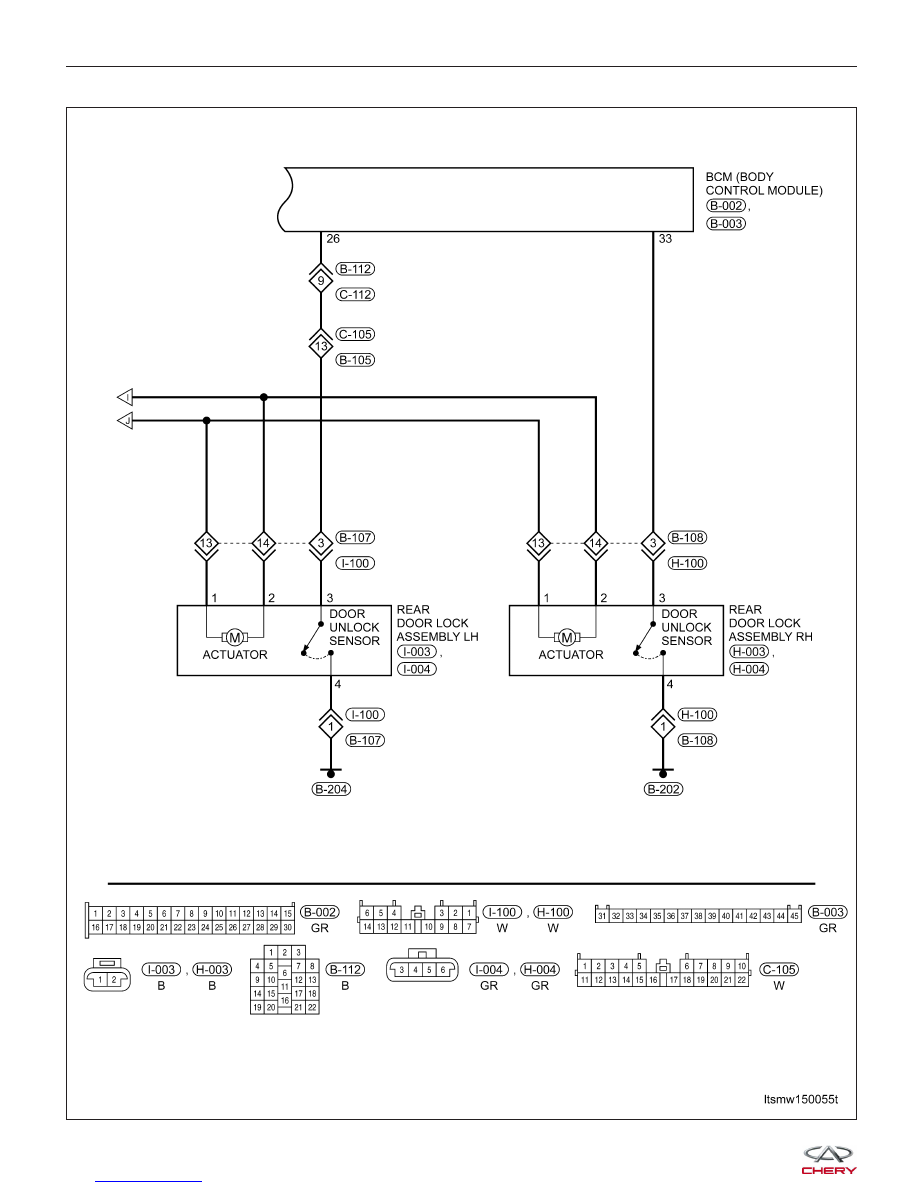

LTSMW150055T



Door Lock Switch

Removal & Installation

1. Turn the ignition switch off.

2. Remove the power window and door lock/unlock

switch bezel mounting screw (1).

3. Using a trim stick, pry out the power window and door lock/unlock switch assembly from the front door.

4. Disconnect the power window and door lock/unlock switch electrical connectors.

5. Remove the power window and door lock/unlock switch retaining screws to remove the power window and door

lock/unlock switch.

6. Installation is in the reverse order of removal

Door Lock Assembly

Removal & Installation

NOTE :
The passenger door is shown, all other doors are similar.

1. Disconnect the negative battery cable.

2. Turn the ignition switch off.

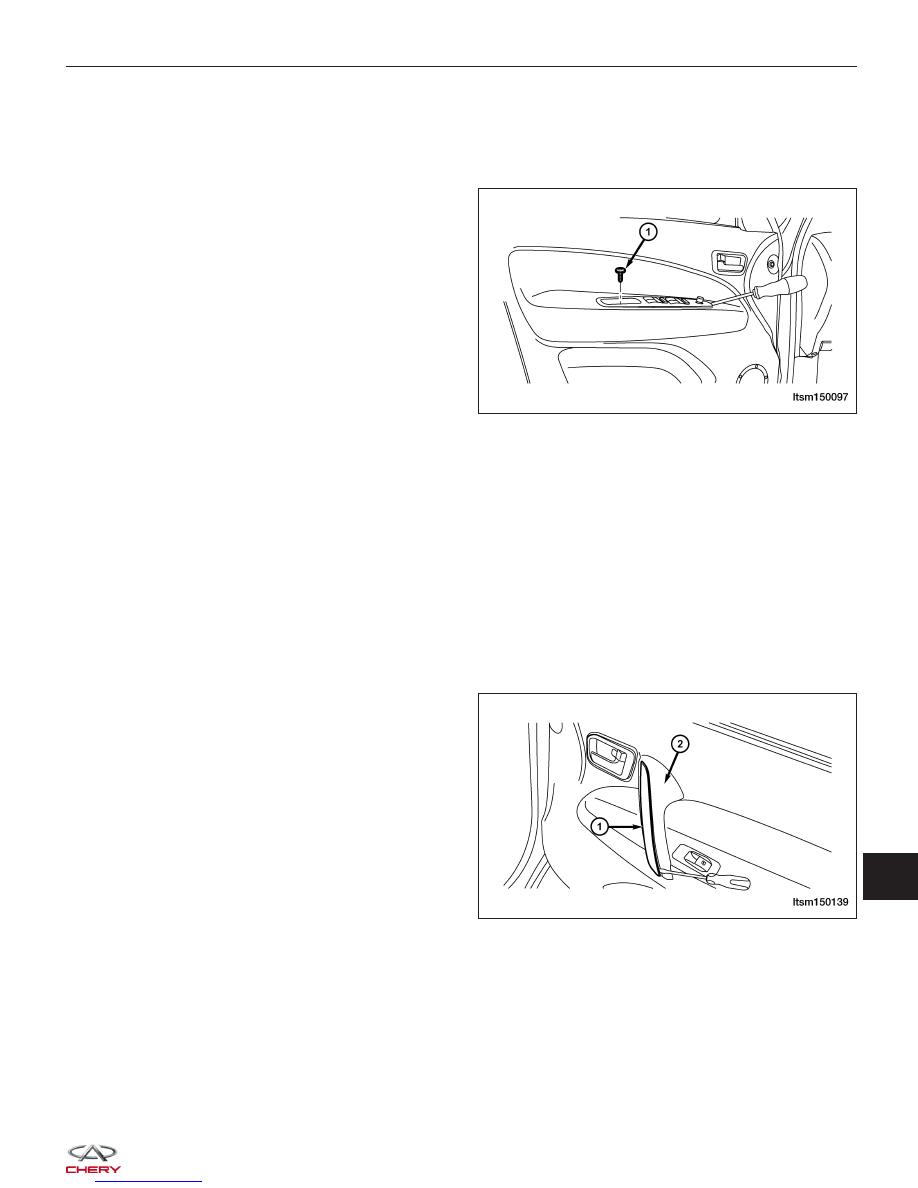

3. Using a small trim stick, remove the pull handle

cover (1) from the pull handle (2).

DOOR LOCKS

LTSM150097

LTSM150139

15

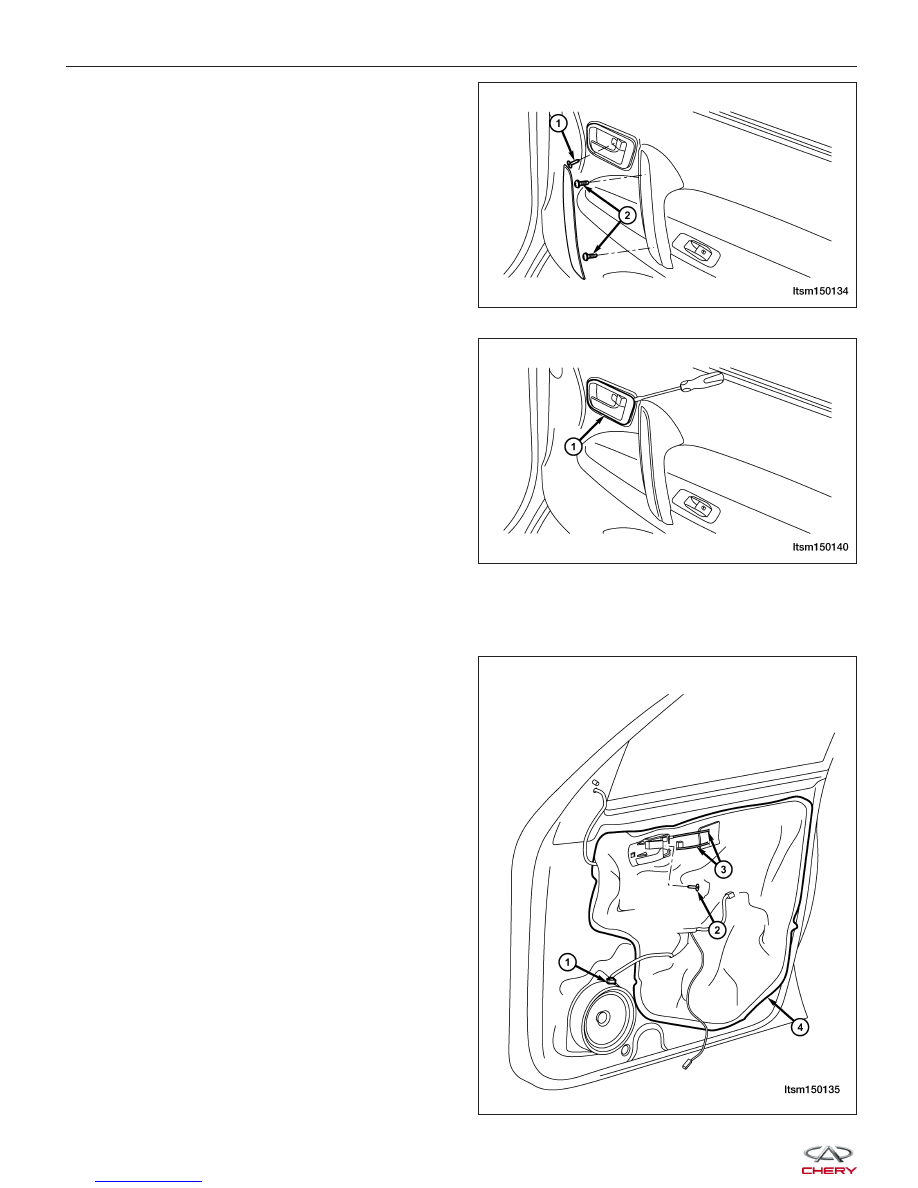

4. Remove the inner door handle mounting screw (1).

5. Remove the pull handle mounting screws (2).

6. Using a small trim stick, remove the inner door

handle trim bezel (1).

7. Carefully pry the door trim panel clips from the door.

8. Disconnect the power window switch and the door lamp electrical connector.

9. Remove the door trim panel.

10. Disconnect the speaker connector (1).

11. Remove the inner door handle assembly mounting

screw (2).

12. Disconnect the inner door handle cables (3).

13. Remove the protective film (4).

DOOR LOCKS

LTSM150134

LTSM150140

LTSM150135
