Electrical Schematics

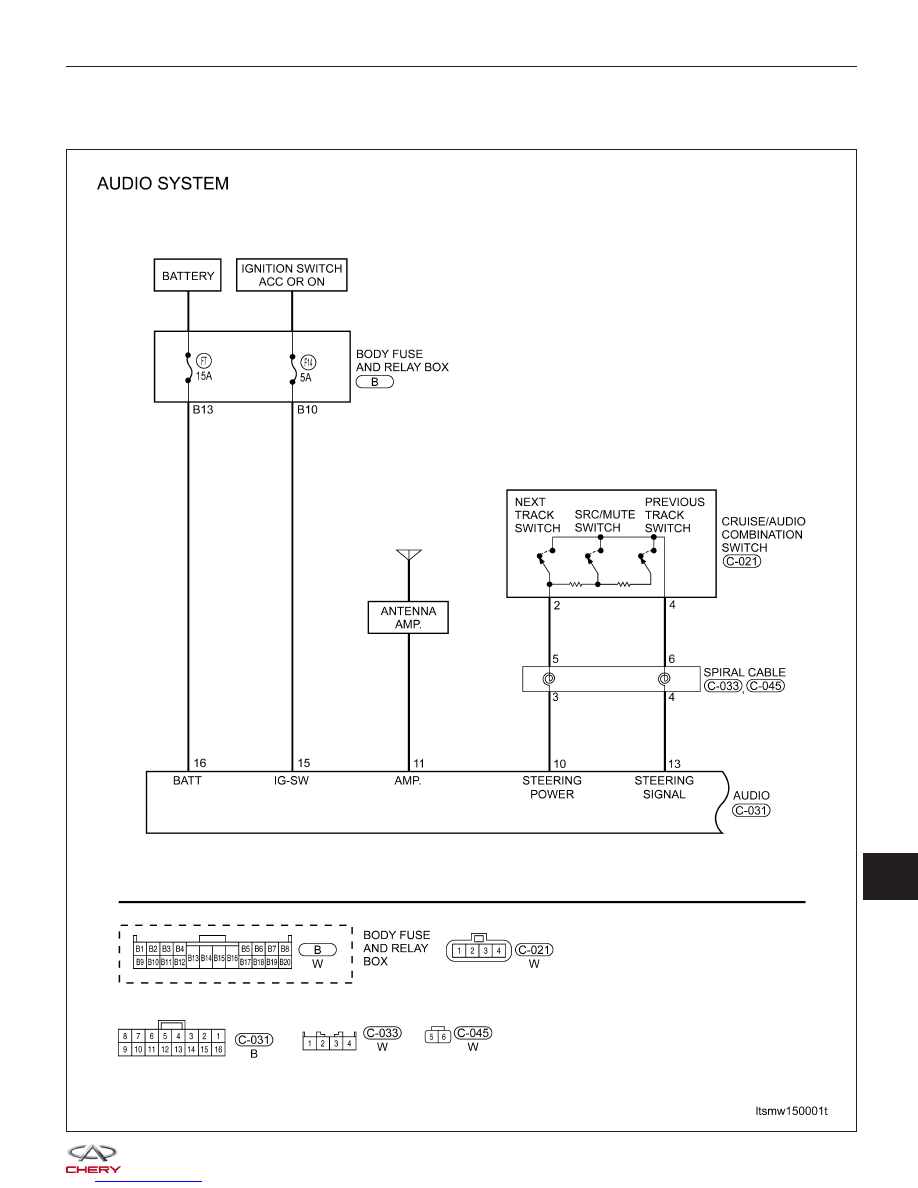

Audio System (Page 1 of 3)

AUDIO SYSTEM

LTSMW150001T

15

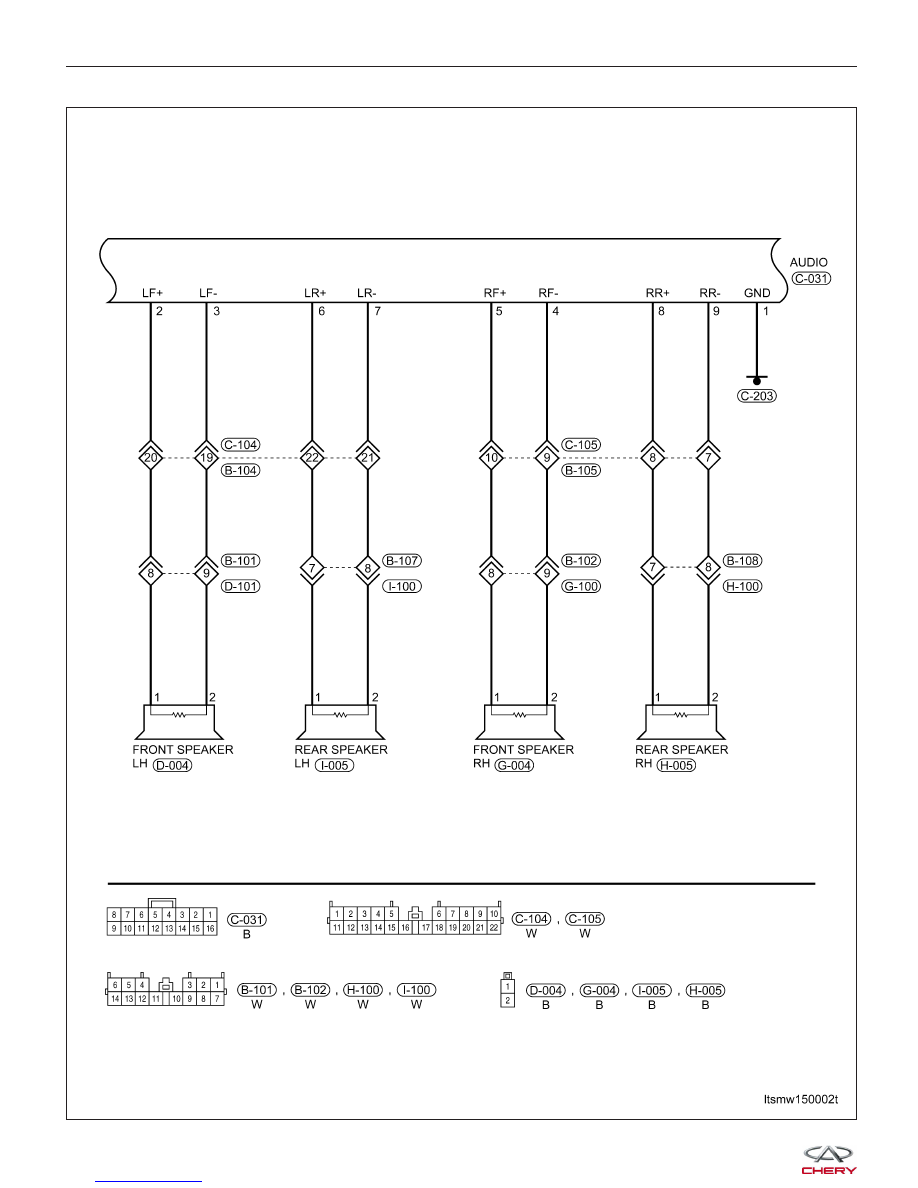

Audio System (Page 2 of 3)

AUDIO SYSTEM

LTSMW150002T

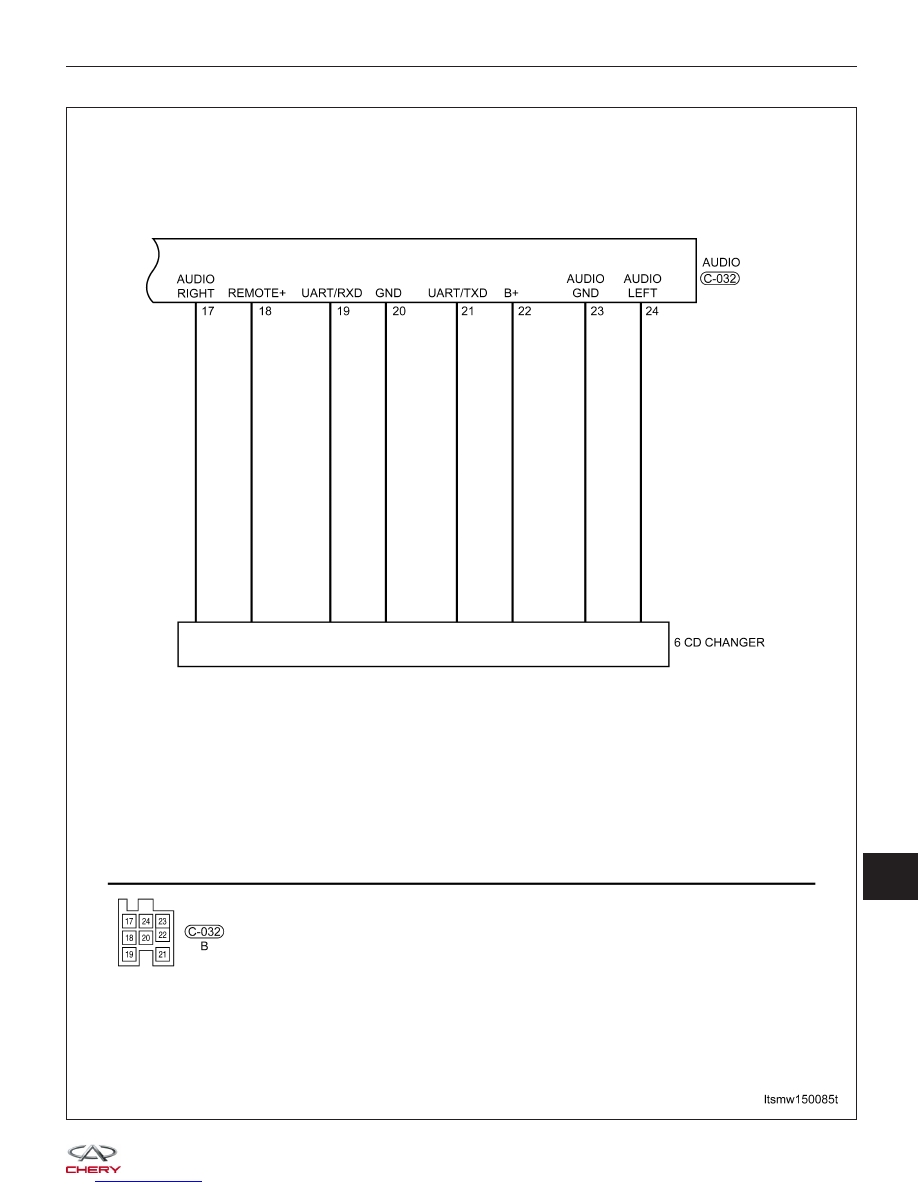

Audio System (Page 3 of 3)

AUDIO SYSTEM

LTSMW150085T

15



Radio

Removal & Installation

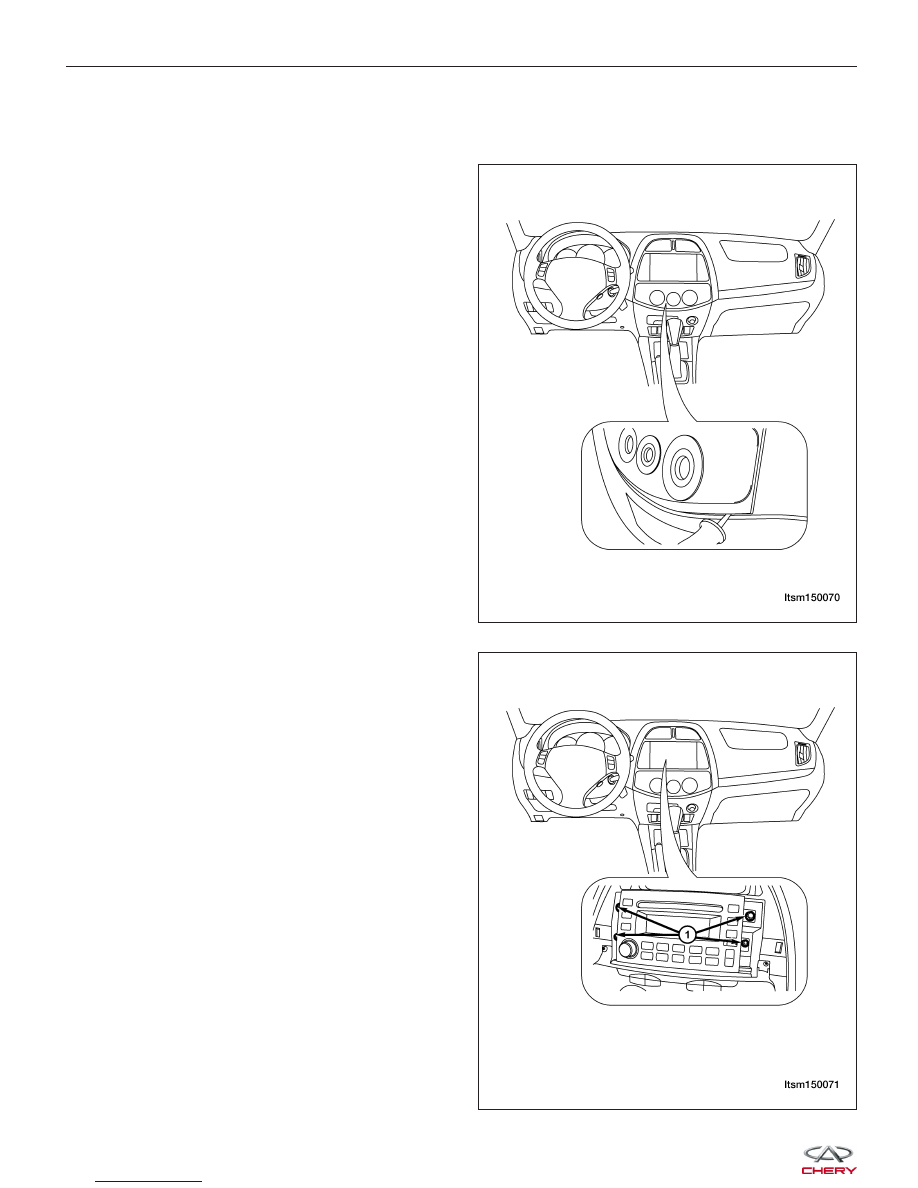

1. Lift one corner of the radio trim cover with a trim

stick, and remove the radio trim cover.

2. Remove the radio mounting bolts (1) from the

radio.
(Tighten: Radio mounting bolts to 9 ± 3 N·m)

AUDIO SYSTEM

LTSM150070

LTSM150071
