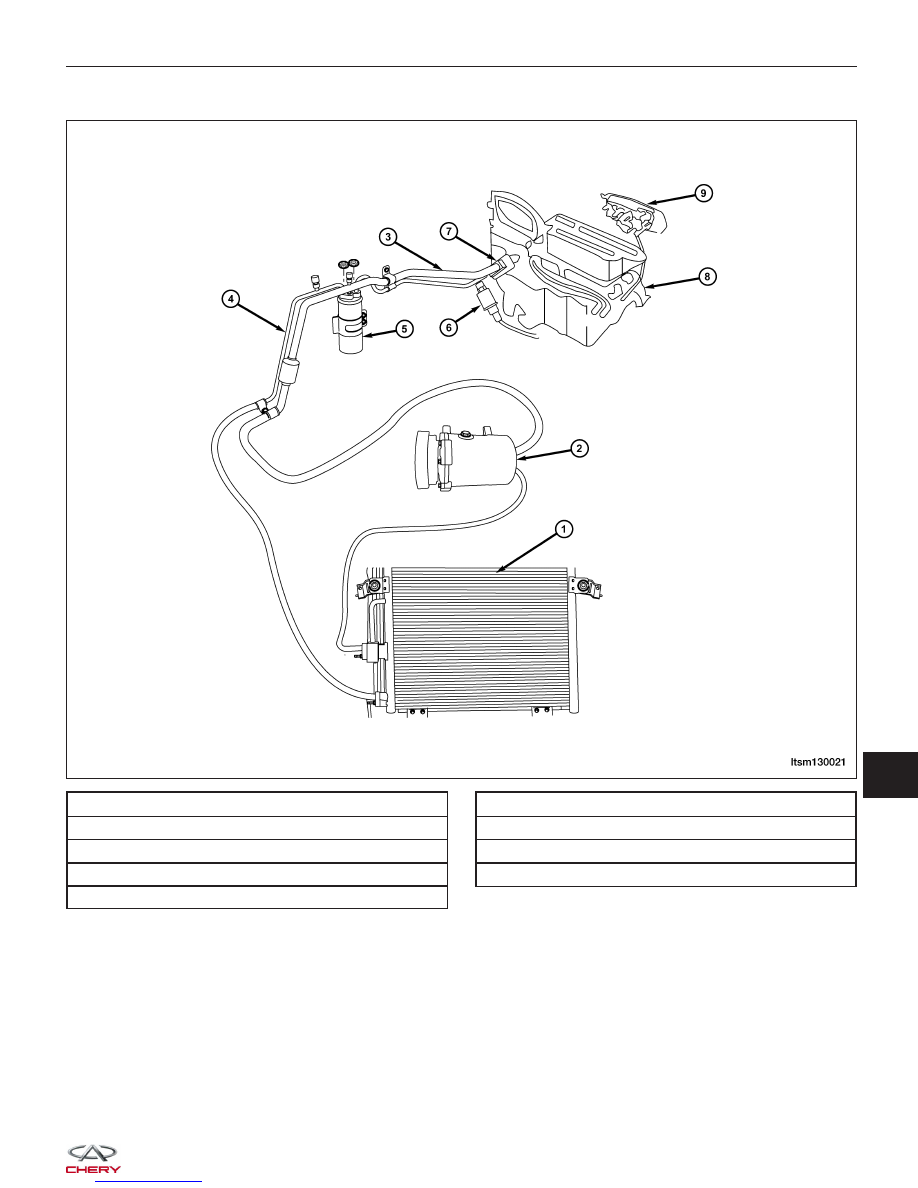

1 - Condenser

2 - Compressor

3 - Suction Line

4 - Liquid Line

5 - Accumulator

6 - Refrigerant Pressure Sensor

7 - Expansion Valve

8 - HVAC Housing

9 - HVAC Control Panel

GENERAL INFORMATION

LTSM130021

13



Operation

Outside fresh air enters the vehicle through the cowl top opening at the base of the windshield, and passes through
a plenum chamber to the HVAC housing. Air flow can be adjusted by the blower motor speed switch on the A/C
heater control panel. The fresh air then travels through the evaporator and the heater core then out into the vehicle
through the side and floor vents. It is important to keep the air intake openings clear of debris such as leaf particles
which are small enough to pass through the cowl plenum screen and can accumulate within the HVAC housing. The
A/C compressor can be engaged by pressing the A/C (snowflake) button on the A/C-Heater control panel. It will
automatically engage when the mode control is set in any Mix to Defrost position. This will remove heat and humidity
from the air before it is directed through or around the heater core. The mode control on the A/C-Heater control panel
is used to direct the conditioned air to the selected system outlets.

Specifications

Torque Specifications

DESCRIPTION

TORQUE (N·m)

All General Service Screw

2

Condenser Bolts

6

Evaporator Bolts

4

GENERAL INFORMATION

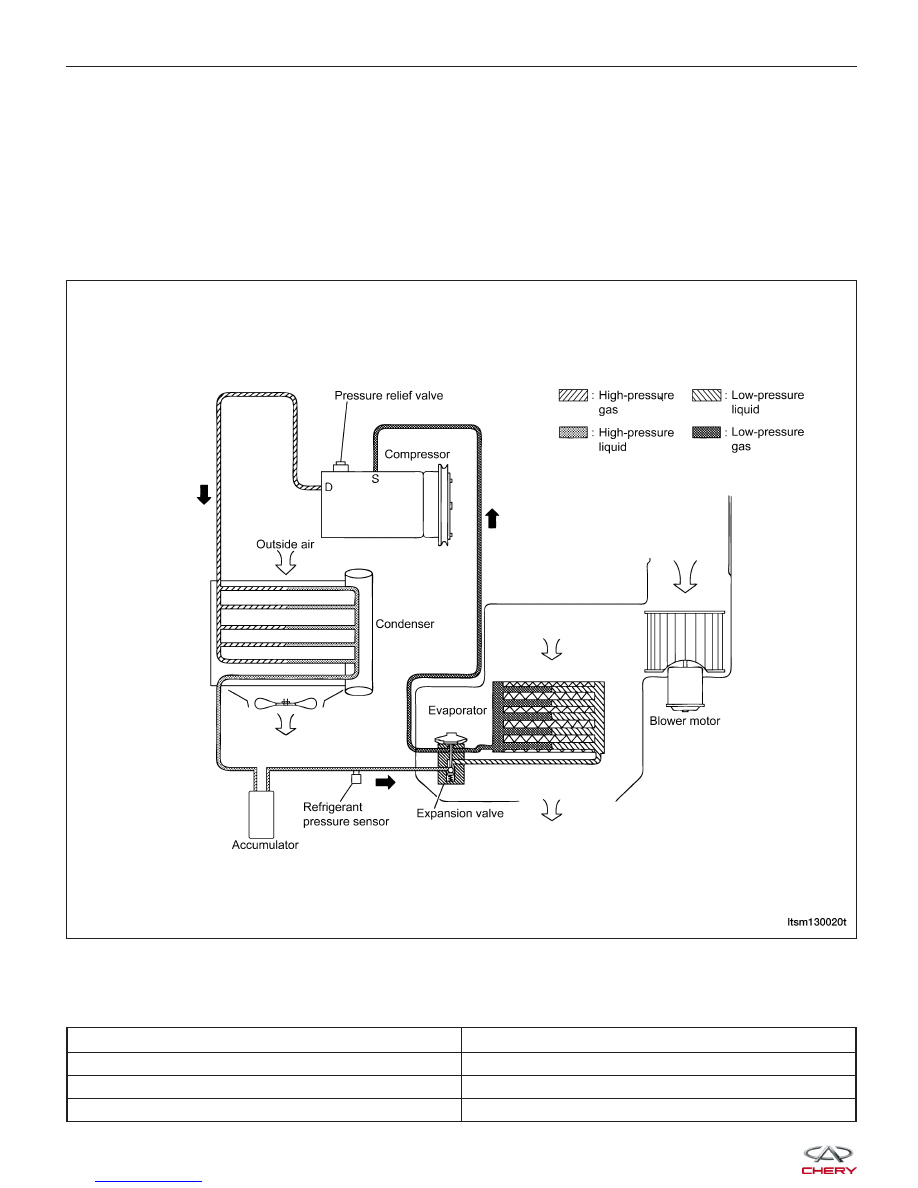

LTSM130020T



DESCRIPTION

TORQUE (N·m)

Expansion Valve Bolts

10

Pipeline Stent

4

Refrigerant Lines To A/C Accumulator

6

Refrigerant Lines To A/C Compressor Bolt

30

Refrigerant Lines

10

Refrigerant Lines To A/C Evaporator Bolt

25

A/C Pressure Specifications

AMBIENT TEMPERATURE

A/C HIGH SIDE PRESSURE

A/C LOW SIDE PRESSURE

15.5°C

8.4 - 11.9 kgf/cm

2

120 - 170 psi

1.9 - 2.1 kgf/cm

2

28 - 31 psi

21.1°C

10.5 - 17.5 kgf/cm

2

150 - 250 psi

1.9 - 2.1 kgf/cm

2

28 - 31 psi

26.6°C

12.6 - 19.3 kgf/cm

2

180 - 275 psi

1.9 - 2.1 kgf/cm

2

28 - 31 psi

32.2°C

14.0 - 21.8 kgf/cm

2

200 - 310 psi

1.9 - 2.1 kgf/cm

2

28 - 31 psi

37.7°C

16.1 - 23 kgf/cm

2

230 - 330 psi

1.9 - 2.4 kgf/cm

2

28 - 35 psi

43.3°C

18.9 - 25.3 kgf/cm

2

270 - 360 psi

1.9 - 2.6 kgf/cm

2

28 - 38 psi

AMBIENT

TEMPERATURE

VEHICLE SPEED

A/C HIGH SIDE

PRESSURE

A/C LOW SIDE

PRESSURE

35°C

Idle Speed

1.4 - 1.8 MPa

0.26 - 0.33 MPa

30°C

Idle Speed

1.3 - 1.8 MPa

0.26 - 0.33 MPa

A/C Refrigerant Charge Specifications

DESCRIPTION

CAPACITY (g)

R-134a Refrigerant

700

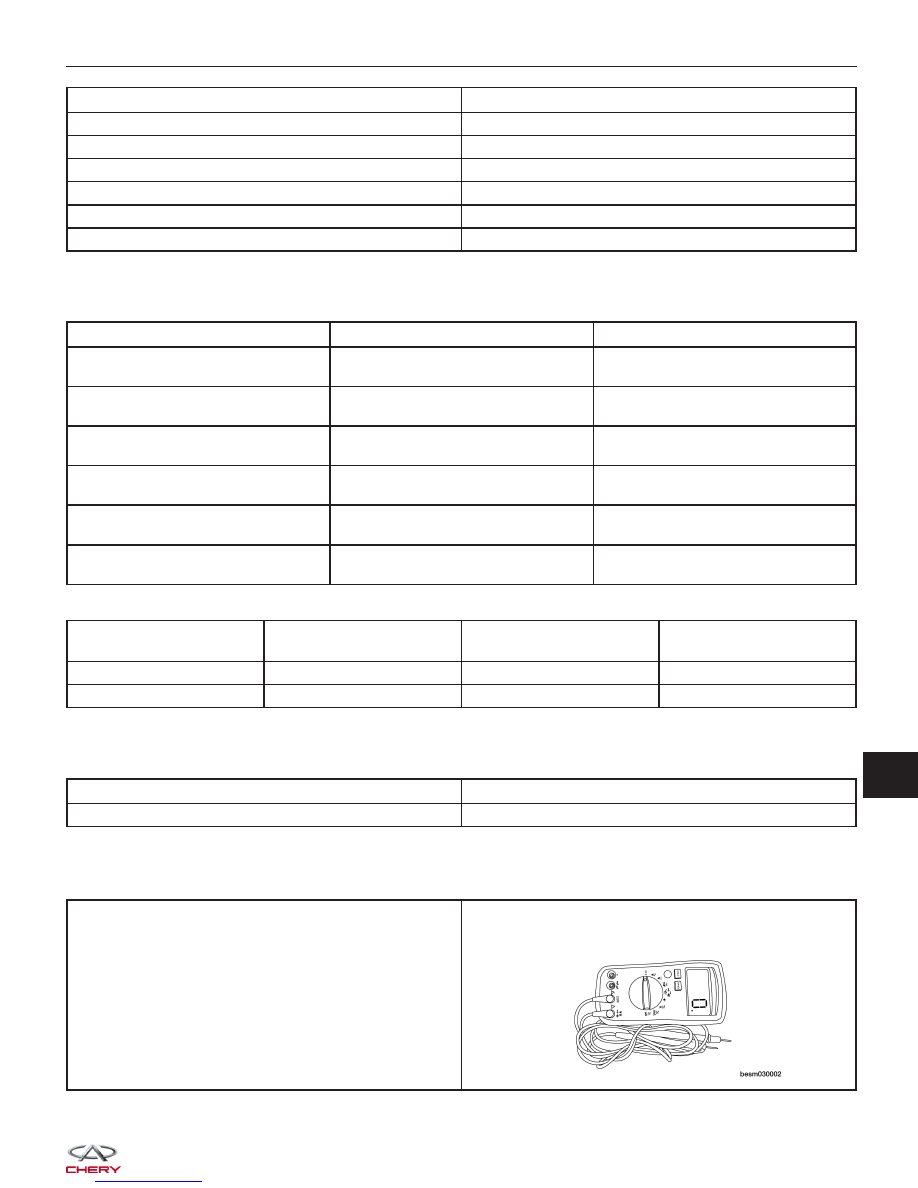

Special Tools

Digital Multimeter

Fluke 15B & 17B

GENERAL INFORMATION

13



Electrical Schematics

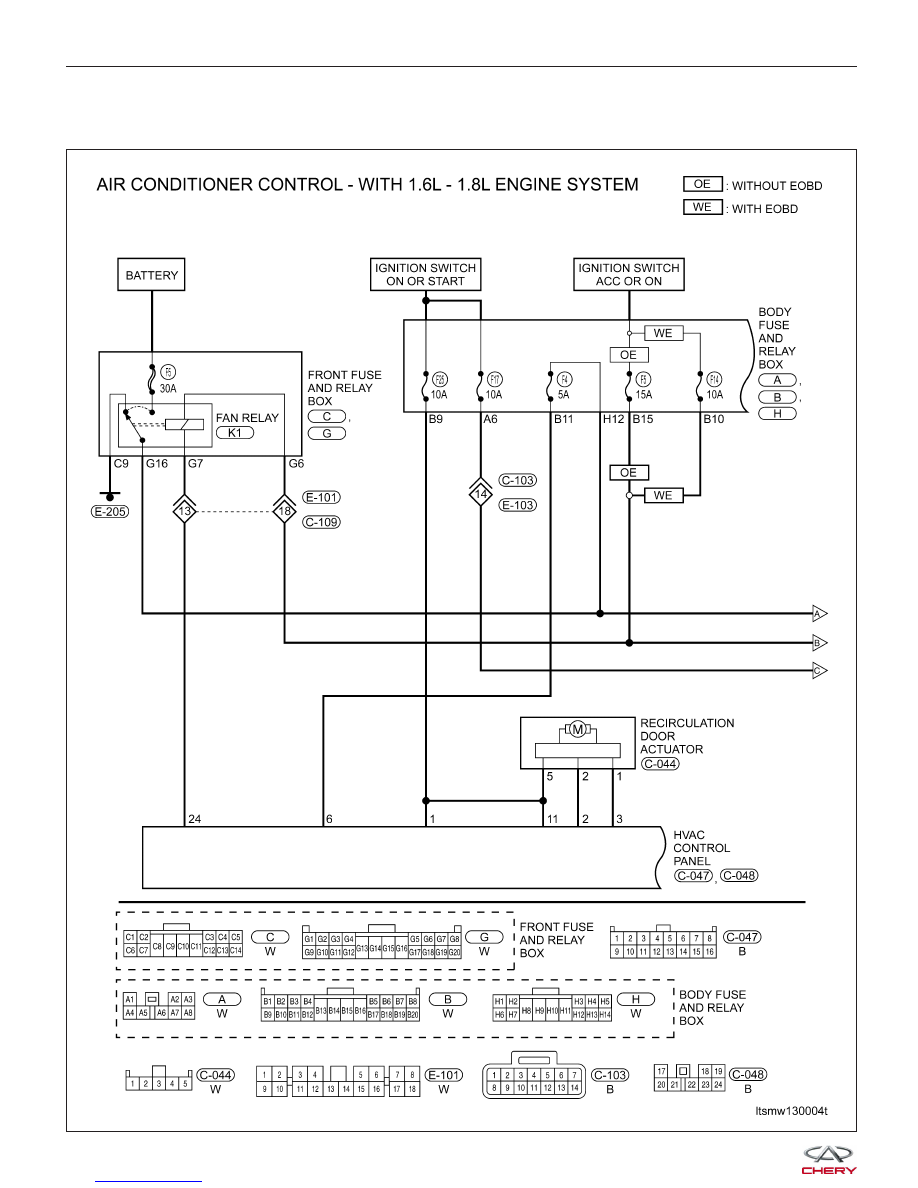

Air Conditioner Control - 1.6L & 1.8L (Page 1 of 3)

GENERAL INFORMATION

LTSMW130004T
